Apakah Meter Aliran Coriolis dan Bagaimanakah Ia Berfungsi?

Mengukur kadar aliran pelbagai bendalir merupakan bahagian penting dalam industri minyak dan gas. Terdapat beberapa jenis peranti yang digunakan untuk tujuan ini dan meter aliran Coriolis adalah salah satunya. Ia telah mendapat populariti sejak beberapa tahun kebelakangan ini sebagai alat untuk mengukur kadar aliran cecair dan gas untuk pengeluar dan pengguna gelincir minyak dan gas, juga pilihan yang bagus untuk digunakan sebagai meter aliran bendalir kelikatan tinggi .

Meter aliran Coriolis menanggung kos pemasangan awal yang lebih tinggi berbanding jenis meter aliran lain. Walau bagaimanapun, faktor seperti ketepatan dan kelajuan pengukurannya, keupayaan untuk menangkap bacaan jisim dan bukan sekadar isipadu, dan kos penyelenggaraan yang lebih rendah seterusnya semuanya memihak kepadanya.

Apakah Meter Aliran Coriolis?

Juga dikenali sebagai Meter Aliran Jisim atau Meter Aliran Inersia, peranti ini berfungsi berdasarkan prinsip inersia yang dihasilkan oleh bendalir semasa mengalir melalui tiub berayun. Daya inersia ini mengakibatkan putaran tiub, secara berkadaran dengan kadar aliran jisim. Tahap putaran atau herotan ini ditangkap oleh sensor dalam peranti dan isyarat aliran linear diberikan sebagai output.

Cara Kerja Meter Aliran Coriolis

Reka bentuk awal meter aliran Coriolis terdiri daripada satu tiub tunggal yang berbentuk lengkung. Walau bagaimanapun, disebabkan oleh nipisnya dinding tiub ini, terdapat masalah dengan getaran. Dalam model moden, isu ini telah dihapuskan dengan menggabungkan dua tiub yang menghasilkan dinding yang lebih tebal. Di samping itu, reka bentuk yang diubah suai memerlukan kuasa yang lebih rendah namun mempunyai ketahanan yang tinggi. Terdapat beberapa bentuk dan gaya tiub yang terdapat di pasaran, setiap satunya sesuai untuk aplikasi tertentu. Kesemuanya sangat tepat dan penyelenggaraan yang rendah.
Dalam reka bentuk ini, tiub-tiub digetarkan dalam arah yang bertentangan dengan menggunakan gegelung magnet yang dipasang pada bahagian masuk dan keluar kedua-dua tiub. Perhimpunan gegelung magnet ini berfungsi sebagai sensor. Apabila medan magnet dijana oleh magnet ini, gegelung yang melalui medan tersebut menghasilkan gelombang sinus. Dalam keadaan terbiar apabila tiada bendalir yang mengalir melalui tiub, gelombang sinus masuk dan keluar adalah dalam fasa.
Dan apabila terdapat aliran bendalir, tiub berpusing menyebabkan anjakan fasa dalam gelombang sinus. Pusingan ini berkadar dengan jisim bendalir yang mengalir dan sensor menangkap bacaan anjakan fasa ini. Anjakan fasa adalah sama dengan perbezaan masa antara gelombang sinus dan bacaan ini memberikan kadar aliran jisim.

Kelebihan Meter Aliran Coriolis

Terdapat beberapa kelebihan meter aliran Coriolis berbanding jenis meter aliran yang lain. Sebahagian daripadanya adalah seperti yang disenaraikan di bawah.

✅ Ciri penting meter aliran jenis ini ialah ia merupakan meter aliran yang paling tepat antara semua meter aliran yang ada. Meter aliran ini memerlukan penyelenggaraan yang rendah kerana ia tidak mempunyai sebarang bahagian bergerak yang boleh menyebabkan haus dan lusuh.
✅ Ia juga jarang memerlukan penentukuran. Memandangkan ia mengukur aliran jisim dan bukan hanya isipadu bendalir, ia sesuai untuk mengukur kadar aliran bahan yang dijual mengikut berat dan bukan isipadu. Dan dalam industri minyak dan gas, nilai produk seperti petroleum diukur dengan unit pemanasan (seperti BTU), sekali gus menjadikan meter aliran Coriolis peranti pilihan untuk mengira kadar aliran bagi bahan tersebut.

✅ Meter aliran jisim memberikan pengukuran bendalir yang tepat dan tidak terjejas oleh perubahan suhu, tekanan, kelajuan aliran. Ini menjadikannya sangat baik untuk mengukur kadar aliran gas yang lebih mudah terjejas oleh perubahan yang dinyatakan sebelum ini. Atas sebab inilah meter aliran Coriolis telah mendapat perhatian dalam industri minyak dan gas.

Ingin tahu perbezaan antara meter aliran Coriolis dengan jenis lain? >>
[ Meter aliran Coriolis vs Magnetik ]
[ Meter jisim terma VS meter Coriolis ]

Di mana hendak menggunakan meter aliran Coriolis?

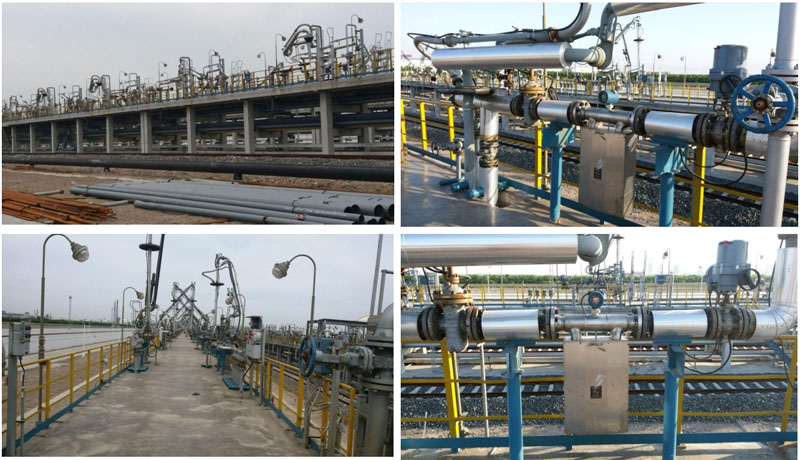

Meter aliran Coriolis digunakan secara meluas dalam industri yang memerlukan pengukuran aliran yang sangat tepat, seperti minyak dan gas, petrokimia, makanan dan minuman, farmaseutikal dan rawatan air. Ia cemerlang dalam aplikasi yang melibatkan cecair kelikatan tinggi, bahan menghakis dan pengukuran berbilang parameter (aliran jisim, ketumpatan, suhu, kelikatan).
