Jenis Meter Aliran Oksigen(O2) dan Panduan Pemilihan

Apakah yang perlu saya pertimbangkan semasa mengukur aliran oksigen?

Teras pengukuran kadar aliran oksigen terletak pada "keselamatan, ketepatan dan kebolehsuaian terhadap keadaan kerja".

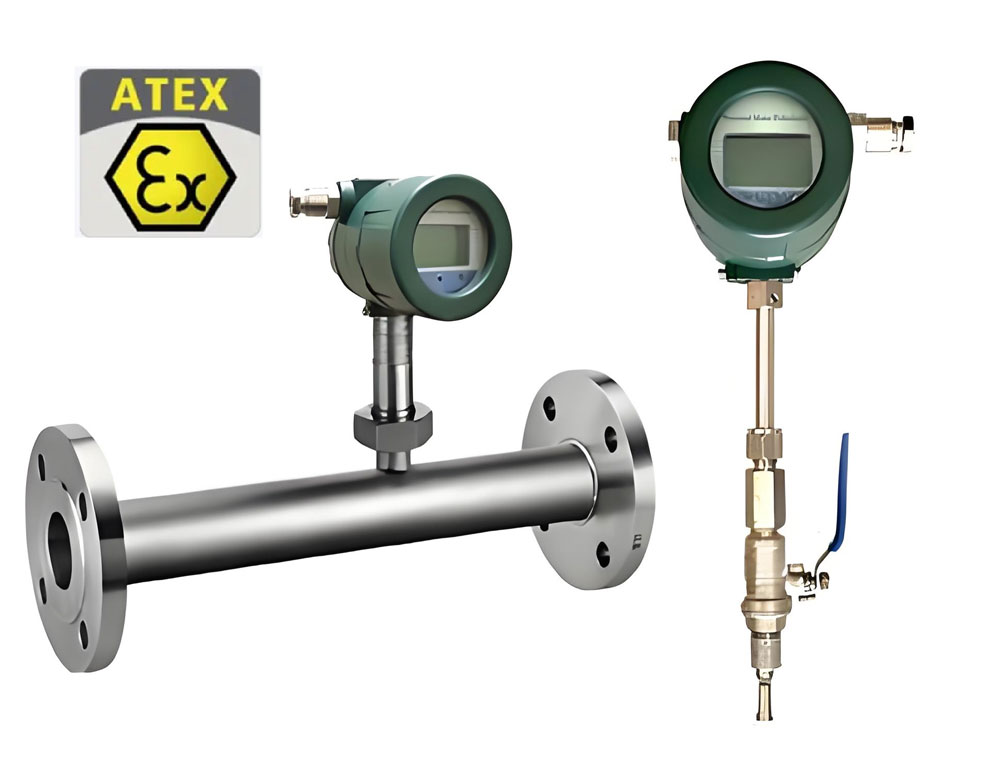

Meter aliran oksigen bebas minyak dengan kelulusan ATEX

Pengukuran aliran gas O2 memerlukan meter aliran yang diperakui ATEX

Keselamatan adalah prasyarat utama. Oksigen ialah gas penyokong pembakaran yang boleh menyebabkan bahaya dengan mudah apabila bersentuhan dengan gris dan bendasing. Oleh itu, meter aliran mesti memenuhi keperluan kebersihan bebas minyak, dan bahan tersebut mesti serasi dengan oksigen dan meter aliran hendaklah meter aliran gas yang diluluskan oleh ATEX.

Meter aliran O2 pengukuran yang tepat

Ketepatan pengukuran gas juga sangat penting, dengan senario yang berbeza memerlukan julat ralat yang berbeza; Pengeluaran perindustrian biasanya memerlukan ketepatan ± 1% hingga ± 2.5%.

Padankan meter aliran oksigen dengan keadaan

Adalah perlu untuk memilih jenis yang sepadan berdasarkan parameter seperti keadaan oksigen (oksigen gas/cecair), tekanan, suhu, julat aliran, dan sebagainya, untuk mengelakkan kegagalan pengukuran atau kerosakan peralatan yang disebabkan oleh keadaan operasi yang tidak sepadan.

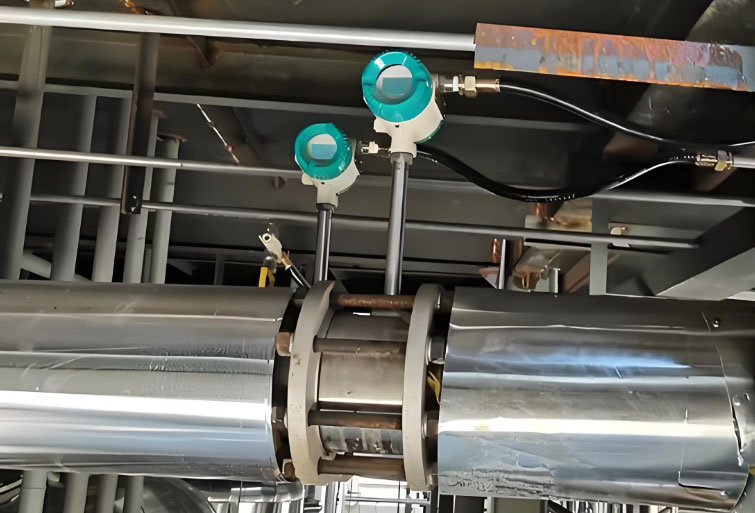

Apakah jenis utama meter aliran oksigen?

Pada masa ini, meter aliran oksigen arus perdana dibahagikan kepada tiga model teras, setiap satu dengan senario penyesuaian yang jelas dan kelebihan unik, yang boleh menampung keperluan pengukuran kebanyakan oksigen gas;

Pada masa yang sama, model khusus juga tersedia untuk keadaan kerja khas bagi memastikan pengukuran yang tepat dan selamat dalam senario yang berbeza.

Meter aliran jisim terma untuk pengukuran aliran O2

Meter aliran jisim terma untuk gas O2

Bagaimanakah meter aliran jisim terma berfungsi untuk gas oksigen?

Meter aliran gas terma siri SRK-100, yang merupakan alat serba boleh untuk mengukur oksigen gas. Kelebihan utamanya terletak pada kebolehsuaian yang kuat dan penggunaan yang mudah. Prinsip kerjanya adalah untuk mengesan kehilangan haba semasa aliran oksigen melalui elemen pemanasan dan sensor suhu, dan kemudian menukarkannya kepada data aliran.

Apakah kelebihan menggunakan meter aliran jisim terma untuk gas oksigen?

• Ia bagus untuk keadaan aliran kecil dan sederhana - sama ada kadar aliran kecil dan sederhana konvensional beberapa meter padu hingga puluhan meter padu sejam atau senario kadar aliran kecil serendah 10 sccm, ia boleh mengeluarkan data secara stabil.
• Ia boleh menangkap turun naik aliran dalam masa nyata, menjadikannya amat sesuai untuk proses pengeluaran perindustrian yang memerlukan pemantauan aliran dinamik;
• Kehilangan tekanan adalah minimum dan tidak akan menjejaskan keseimbangan tekanan keseluruhan sistem penghantaran oksigen.
• Pelbagai kaedah pemasangan seperti pemasukan atau meter aliran O2 saluran paip boleh dipilih secara fleksibel.
• Penyelenggaraan yang mudah, hanya pembersihan prob sensor secara berkala diperlukan, sekali gus mengurangkan kos operasi dan penyelenggaraan dengan ketara.
• Ia juga boleh menyesuaikan diri dengan keadaan tekanan yang berbeza, berfungsi secara normal dalam persekitaran tekanan sederhana dan tinggi bermula dari tekanan atmosfera hingga puluhan bar. Bahan bahagian basah sensor aliran gas oksigen kebanyakannya diperbuat daripada keluli tahan karat 316L, memenuhi sepenuhnya keperluan pembersihan bebas minyak dan pencegahan kakisan untuk pengukuran oksigen.

Rotameter tiub logam untuk pengukuran aliran O2

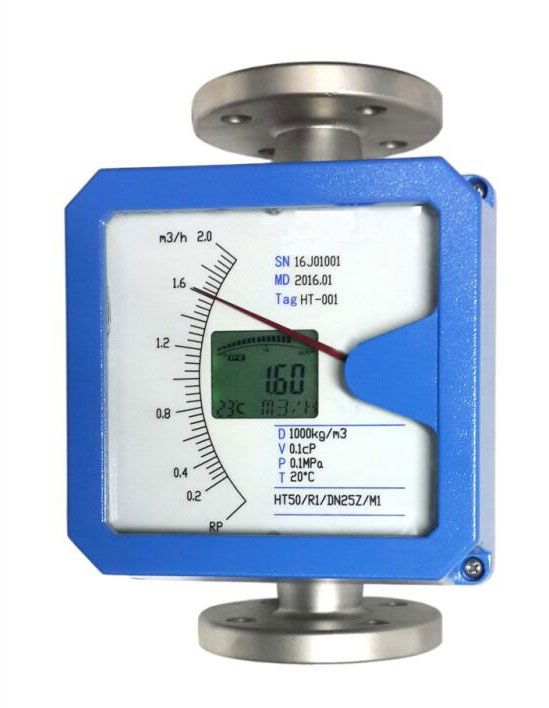

Rotameter untuk Gas O2

Bagaimanakah rotameter berfungsi untuk pengukuran aliran O2?

Rotameter tiub logam, yang boleh dianggap sebagai "praktikal" dalam pengukuran oksigen, dan digemari kerana strukturnya yang ringkas dan kos efektif yang tinggi. Prinsip pengukurannya adalah berdasarkan keseimbangan daya apungan dan graviti, dan kadar aliran ditunjukkan oleh kedudukan pengangkatan rotor di dalam tiub logam kon. Bacaannya intuitif dan jelas, dan pengendali di lokasi boleh membaca data dengan cepat tanpa latihan profesional.

Apakah kelebihan menggunakan meter aliran kawasan berubah untuk O2?

Meter aliran jenis ini amat sesuai untuk mengukur kadar aliran rendah hingga sederhana pada suhu dan tekanan bilik, seperti memantau kadar aliran output peralatan pengeluaran oksigen kecil dan mengawal kadar aliran cawangan pengedaran oksigen di bengkel. Julatnya biasanya antara 0.1 meter padu dan 100 meter padu sejam, yang dapat memenuhi keperluan oksigen kebanyakan peranti kecil dan sederhana.

Cangkang luar dan tiub dalam kebanyakannya diperbuat daripada bahan keluli tahan karat, yang mempunyai rintangan kakisan yang kuat dan boleh menyesuaikan diri dengan kakisan asid-bes yang sedikit dalam persekitaran perindustrian; Selain itu, kadar kegagalan adalah sangat rendah, dengan hanya rotor dan tiub kon sebagai komponen teras, yang hampir tidak memerlukan penyelenggaraan dan penggantian yang kerap, dan mempunyai kelebihan kawalan kos yang jelas.

Apakah yang perlu diberi perhatian semasa mengukur oksigen dengan rotameter?

Walau bagaimanapun, perlu diingatkan bahawa ia lebih sesuai untuk pengukuran di bawah keadaan kerja yang stabil. Jika terdapat turun naik tekanan yang teruk atau perubahan mendadak dalam kadar aliran, ketepatan pengukuran akan terjejas sehingga tahap tertentu. Oleh itu, ia lebih sesuai untuk senario pemantauan rutin yang tidak memerlukan tindak balas dinamik yang tinggi.

Meter aliran vorteks untuk meter aliran oksigen

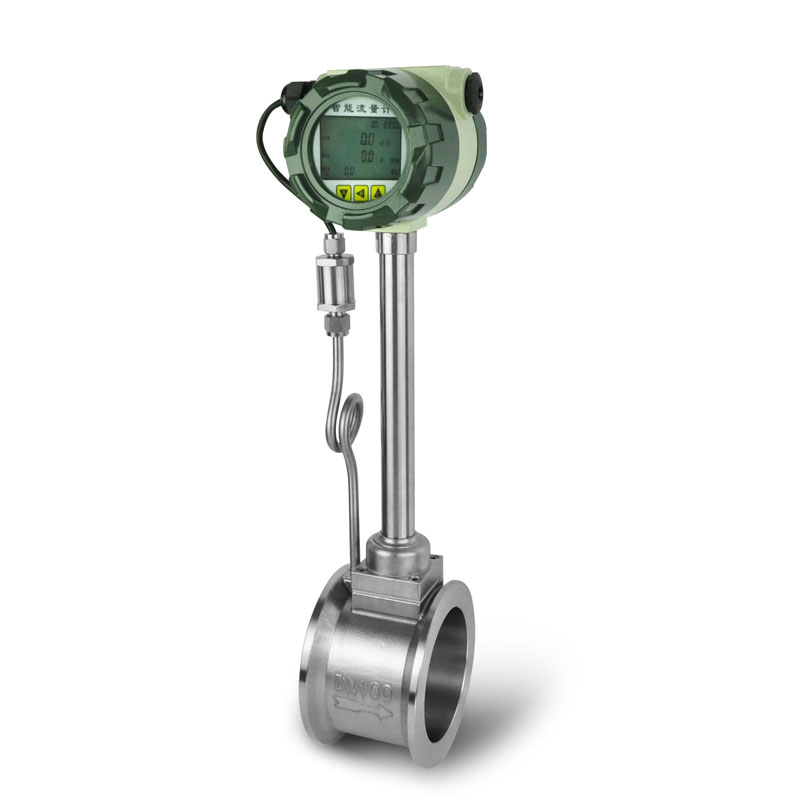

Meter aliran vorteks untuk gas O2

Bagaimanakah meter aliran vorteks mengukur aliran gas O2?

Meter aliran vorteks tergolong dalam "daya utama" pengukuran oksigen aliran tinggi, dengan kelebihan ketepatan tinggi dan julat yang luas. Ia menggunakan fenomena jalan vorteks Karman yang dihasilkan oleh bendalir yang mengalir melalui penjana vorteks, menangkap frekuensi jalan vorteks melalui sensor, dan menukarkannya kepada kadar aliran.

Apakah kelebihan menggunakan meter aliran vorteks untuk pengukuran oksigen?

• Prinsip meter aliran vorteks menjadikannya stabil di bawah keadaan aliran tinggi - julatnya boleh meliputi 10 meter padu hingga ribuan meter padu sejam, yang dapat memenuhi keperluan pemantauan penghantaran oksigen aliran tinggi bagi senario perindustrian seperti loji kimia besar dan loji keluli.
• Ia mempunyai ketepatan pengukuran yang tinggi, biasanya sehingga ± 1% FS, kebolehulangan yang baik, sisihan data kecil di bawah operasi jangka panjang, dan tidak terjejas oleh turun naik suhu dan tekanan gas yang sedikit.
• Ia boleh menyesuaikan diri dengan keadaan kerja dengan tekanan tinggi (sehingga puluhan bar atau lebih tinggi) dan suhu tinggi (biasanya -40 darjah C ~200 darjah C), dan mempunyai kestabilan yang luar biasa dalam persekitaran perindustrian yang kompleks.
• Bahagian sensor meter aliran vorteks tidak mempunyai bahagian yang bergerak, jadi ia mempunyai haus dan lusuh yang rendah, hayat perkhidmatan yang panjang apabila mengambil ukuran volumetrik O2.
• Meter aliran gas digital untuk O2: Pemancar aliran vorteks menyokong pelbagai isyarat output seperti 4-20mA/denyut/frekuensi/MODBUS RTU dan HART, menjadikannya mudah untuk disambungkan ke sistem kawalan pusat untuk pemantauan jarak jauh.
• Pilihan dengan pampasan suhu dan tekanan bersepadu, yang boleh melihat maklumat suhu, tekanan, kadar aliran dan jumlah aliran O2 secara langsung daripada paparan digital.

Pada masa ini, terdapat tiga jenis utama meter aliran oksigen arus perdana, setiap satu dengan senario penyesuaiannya sendiri: meter aliran gas terma sesuai untuk mengukur oksigen gas, terutamanya untuk keadaan aliran kecil dan sederhana, dengan kelajuan tindak balas yang pantas, kehilangan tekanan rendah, dan pemasangan serta penyelenggaraan yang mudah; meter aliran rotor tiub logam mempunyai struktur yang mudah dan kos yang sederhana, sesuai untuk mengukur kadar aliran sederhana dan rendah pada suhu dan tekanan bilik, dengan bacaan intuitif dan rintangan kakisan yang kuat; meter aliran vorteks sesuai untuk mengukur oksigen gas aliran tinggi, dengan ketepatan yang tinggi, julat yang luas, kebolehsuaian kepada keadaan tekanan dan suhu tinggi, dan kestabilan yang baik.

Bagaimana untuk mengukur kadar aliran oksigen kecil seperti 10 sccm?

Meter aliran/pengawal aliran gas O2 aliran ultra rendah

Pengukuran kadar aliran oksigen kecil (seperti 1 sccm, 10 sccm, 100sccm dan sebagainya) memerlukan keseimbangan antara ketepatan dan keupayaan kawalan, dan pilihan yang diutamakan ialah meter aliran gas terma kecil dan pengawal. Peralatan jenis ini menggunakan prinsip resapan terma untuk mencapai pengukuran yang tepat dengan mengesan perubahan haba semasa aliran gas. Julatnya boleh serendah 0~1L/j, dan ketepatan pengukuran boleh mencapai ± 1% FS, yang boleh memenuhi keperluan makmal, peralatan perubatan, bekas tindak balas kecil dan senario lain. Pada masa yang sama, pengawal aliran bersepadu boleh mencapai pengawalaturan aliran gas O2 secara langsung dengan tepat tanpa memerlukan modul kawalan tambahan, menjadikannya mudah untuk dikendalikan. Peranti ini bersaiz padat, dengan keperluan ruang pemasangan yang rendah, dan sesuai untuk keadaan kerja yang sempit.

Bagaimana untuk mengukur kadar aliran oksigen cecair (LOX)?

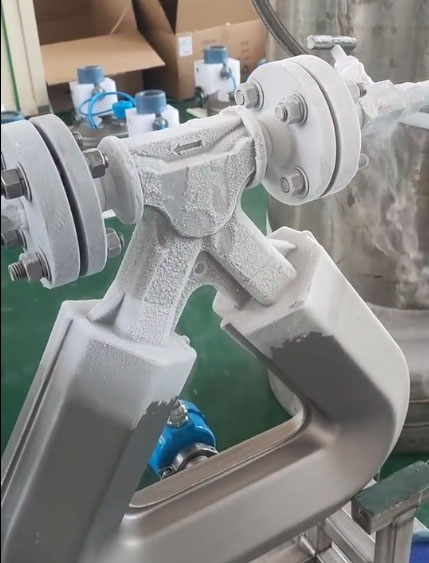

Pengukuran aliran LOX kriogenik

Oksigen cecair mempunyai ciri-ciri suhu ultra rendah (kira-kira -183 darjah C) dan penggasan yang mudah. Meter aliran konvensional tidak dapat menahan suhu rendah yang melampau dan memerlukan penggunaan meter aliran Coriolis khusus. Meter aliran jenis ini menggunakan prinsip pengukuran aliran jisim, yang tidak terjejas oleh perubahan suhu, tekanan dan ketumpatan, dan boleh berfungsi dengan stabil dalam persekitaran suhu ultra rendah. Aloi keluli tahan karat tahan suhu rendah harus dipilih sebagai bahan untuk mengelakkan keretakan rapuh suhu rendah; Reka bentuk struktur harus mempunyai prestasi penebat yang baik untuk mencegah pengaruh pengewapan oksigen cecair pada pengukuran;

Pada masa yang sama, adalah perlu untuk memenuhi piawaian pembersihan bebas minyak, menghapuskan bahaya keselamatan, dan digunakan secara meluas dalam penyimpanan oksigen cecair, pengangkutan, kimia, aeroangkasa dan industri lain untuk pemantauan aliran oksigen cecair.

Apakah parameter teknikal yang perlu diperiksa semasa memilih meter aliran oksigen?

Selain fungsi teras, pemilihan harus memberi tumpuan kepada pemeriksaan parameter berikut:

• Julat pengukuran hendaklah meliputi julat aliran sebenar yang digunakan, pengguna perlu menyediakan aliran min, aliran normal dan aliran maks kepada jurutera silverinstruments.com untuk menentukan saiz sensor aliran O2 yang betul, bagi mengelakkan kesan ketepatan jika julat terlalu besar atau terlalu kecil;
• Tahap ketepatan ditentukan oleh prinsip meter aliran, menggunakan julat, suhu operasi dan tekanan, dengan pemandangan perindustrian antara ± 1.5% hingga ± 2.5%, dan keperluan ketepatan tinggi antara ± 0.5% hingga ± 1%;
• Tekanan dan suhu kerja perlu sepadan dengan keadaan kerja sebenar. Julat rintangan tekanan peralatan perlu disahkan untuk pengukuran oksigen gas, dan keupayaan toleransi suhu rendah perlu disahkan untuk pengukuran oksigen cecair;
• Utamakan protokol 4-20mA/denyut atau HART untuk isyarat output bagi memudahkan akses kepada sistem kawalan;
• Bahan tersebut hendaklah diperbuat daripada bahan yang serasi dengan oksigen seperti keluli tahan karat 316L untuk memastikan keselamatan dan kestabilan.
