Cerapan Teratas untuk Memilih Meter Aliran Gas Perindustrian yang Boleh Dipercayai

Mengapa Pengukuran Aliran Gas Penting dalam Ekonomi Hari Ini

Pengukuran aliran gas adalah bahagian penting dalam hampir setiap bahagian ekonomi moden. Pengukuran gas yang tepat adalah sangat penting untuk beberapa sebab, termasuk mengurangkan kos dalam pengedaran gas asli, memastikan bahan kimia selamat untuk dikendalikan, dan memastikan produk berkualiti tinggi dalam pembuatan. Tetapi gas berbeza daripada cecair kerana isipadunya banyak berubah dengan perubahan suhu dan tekanan. Ini bermakna memilih meter aliran gas yang betul adalah pilihan yang sangat penting yang akan memberi kesan besar terhadap keselamatan, kecekapan dan keuntungan.

Langkah pertama untuk menjadikan sebarang proses perindustrian yang menggunakan gas berfungsi dengan lebih baik ialah mempelajari tentang meter aliran gas dan mengapa ia penting . Panduan lengkap ini akan menjadi sumber rujukan anda untuk semua yang anda perlu tahu tentang pengukuran gas. Ia akan merangkumi prinsip asas, teknologi berbeza yang tersedia, cara menyelesaikan masalah aplikasi tertentu, dan cara memilih instrumen aliran gas terbaik untuk keperluan anda.

Mengapakah penting untuk mengukur aliran gas dengan tepat?

Banyak tugas industri bergantung pada data aliran gas yang tepat. Kelebihan utama pengukuran aliran tepat ialah:

• Kawalan Kos dan Pengurusan Tenaga: Gas ialah utiliti yang mahal untuk perkara seperti sistem udara termampat atau penggunaan gas asli. Pengukuran yang tepat membantu mencari kebocoran, memperuntukkan kos dengan betul dan menggunakan tenaga yang terbaik untuk mengurangkan pembaziran.
• Kecekapan Proses & Kualiti Produk: Banyak proses, seperti kawalan pembakaran, pengadunan gas atau tindak balas kimia, bergantung pada kadar aliran tepat gas tertentu untuk memastikan prestasi optimum dan kualiti produk akhir yang konsisten.
• Keselamatan: Mengawasi aliran gas mudah terbakar atau toksik adalah penting untuk mengelakkan situasi berbahaya daripada berlaku. Ini termasuk pemantauan gas, pengimbangan penyental dan pengimbangan nitrogen dalam pelbagai tetapan industri .
• Pematuhan Alam Sekitar: Undang-undang tentang pelepasan gas rumah hijau mengatakan bahawa gas serombong dan udara ekzos lain mesti diukur dan dilaporkan dengan betul.

Prinsip Teras: Aliran Sebenar lwn Standard (Volumetrik lwn Jisim)

Konsep paling kritikal dalam apa itu meter aliran gas dan jenis meter aliran gas ialah memahami perbezaan antara mengukur isipadu dan mengukur jisim. Ini adalah salah satu daripada 4 faktor yang perlu dipertimbangkan semasa memilih meter aliran gas .

Aliran (Volumetrik) Sebenar

Meter aliran isipadu mengukur jumlah gas yang melalui meter pada suhu dan tekanan yang sebenarnya ia beroperasi (contohnya, dalam ACFM atau m³/jam). Isunya bacaan ini tidak boleh dibandingkan. Satu meter padu gas pada 1 bar tekanan mempunyai lebih sedikit molekul (kurang jisim) daripada satu meter padu gas pada 10 bar.

Aliran Standard (seperti Nm3/j, SCFM , SCCM)

Oleh kerana itu, aliran gas hampir selalu ditukar kepada suhu dan tekanan standard (STP atau NTP). Kadar aliran isipadu piawai ini (dalam SCFM, SCCM atau Nm³/jam, sebagai contoh) menunjukkan berapa banyak gas yang mengalir dari segi jisim. Meter jisim terma, meter aliran turbin dengan pampasan suhu dan tekanan, atau meter aliran vorteks dengan pampasan suhu dan tekanan boleh mempunyai fungsi untuk mengukur aliran standard. Bacaan mereka tidak terjejas oleh perubahan dalam keadaan proses. Meter volumetrik juga boleh memberikan bacaan aliran jisim, tetapi mereka memerlukan penderia tambahan untuk tekanan dan suhu, serta komputer aliran untuk melakukan pengiraan.

Produk berkaitan

Untuk mendapatkan lebih banyak cerapan tentang penukaran unit aliran seperti m³/j, Nm³/j dan Sm³/j, baca Panduan Muktamad kami untuk Unit Kadar Aliran Gas

Panduan Lengkap untuk Teknologi Meter Aliran Gas

Memilih teknologi yang betul adalah kunci. Terdapat banyak jenis meter aliran gas & teknik pengukuran aliran gas , masing-masing mempunyai kebaikan dan keburukan tersendiri.

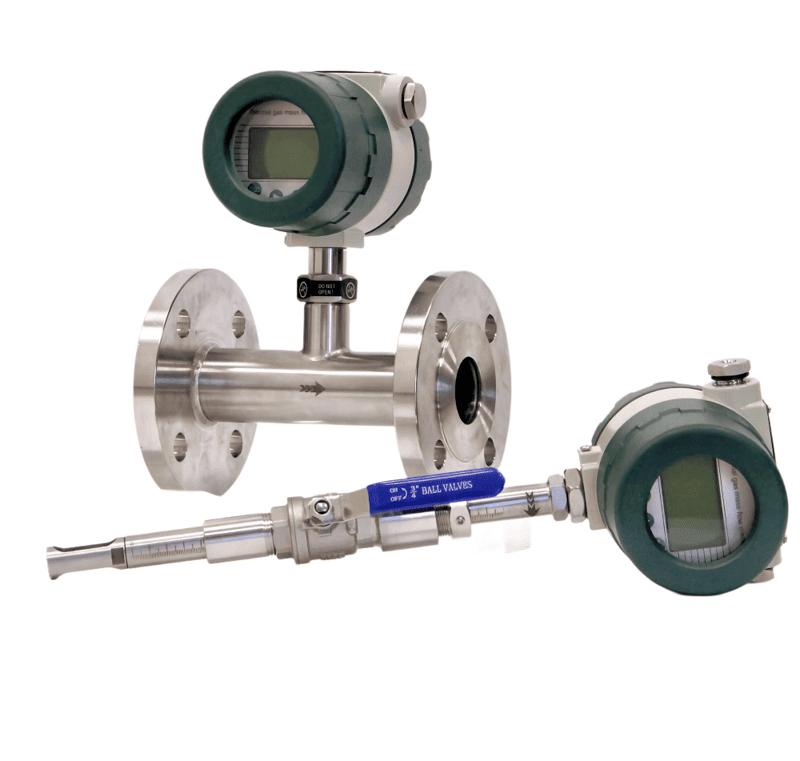

1. Meter Aliran untuk Jisim Terma

Piawaian industri untuk mengukur aliran jisim langsung bagi jenis gas yang berbeza ialah meter aliran jisim terma.

• Meter berfungsi dengan menggunakan dua penderia suhu. Satu disimpan pada perbezaan suhu malar di atas yang lain. Aliran gas menyejukkan keadaan, dan jumlah kuasa yang diperlukan untuk mengekalkan perbezaan suhu ini secara langsung berkaitan dengan kadar aliran jisim gas.
• Kelebihan: Mengukur aliran jisim secara langsung tanpa memerlukan pampasan P&T, ketepatan tinggi pada kadar aliran rendah dan penurunan tekanan rendah, pertimbangan utama yang diterokai dalam perbandingan turbin gas dan kehilangan tekanan meter aliran jisim terma .
• Kelemahan: Lebih sesuai untuk gas bersih dan kering, kerana kelembapan atau kotoran boleh menjejaskan penderia aliran gas.
• Terbaik Untuk: Teknologi ini sesuai untuk pelbagai aplikasi meter aliran jisim terma, termasuk sub-meter gas asli , udara saluran , pemantauan udara termampat, metana dan mengukur gas tertentu seperti CO₂ , nitrogen, argon dan biogas . Ia juga boleh dikonfigurasikan sebagai pengawal aliran jisim terma .

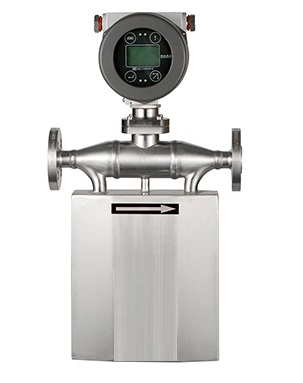

2. Corioli Mass Flow Meter untuk Gas

• Prinsip: Ia mengukur aliran jisim secara langsung dengan mengesan daya berpusing bendalir (kesan Coriolis) semasa ia bergerak melalui tiub bergetar.
• Kelebihan: Paling tepat, mengukur aliran jisim secara langsung, tidak terjejas oleh komposisi gas, sangat sesuai untuk pengukuran gas tekanan tinggi .
• Kelemahan: Kosnya paling tinggi pada mulanya dan boleh mempunyai penurunan tekanan yang lebih besar daripada meter haba, juga tidak baik untuk pengukuran gas tekanan rendah atau ketumpatan rendah.
• Terbaik Untuk: Meter aliran gas Coriolis sesuai untuk pemindahan jagaan gas seperti gas asli dan CNG , dan untuk mengukur gas beracun yang mencabar seperti klorin dengan selamat. Ia juga merupakan pilihan utama dalam aplikasi pengukuran aliran nitrogen dan helium .

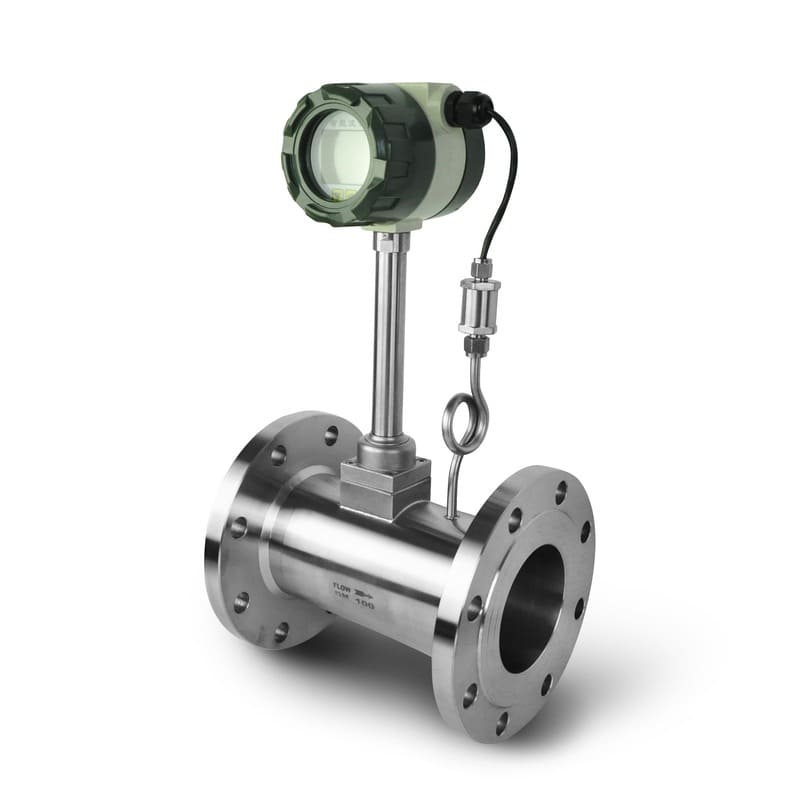

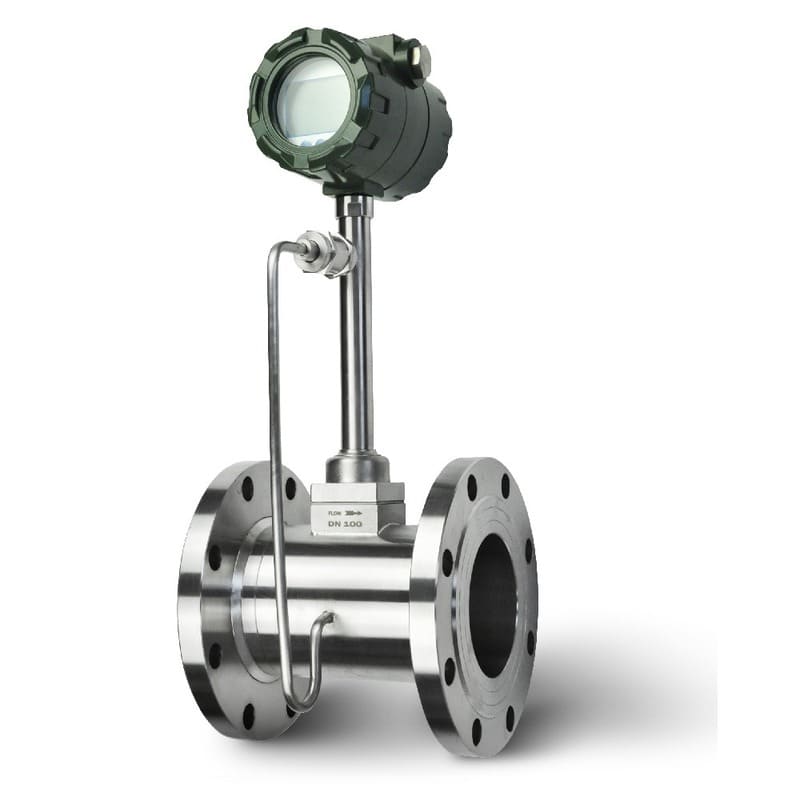

3. Vortex Flow Meter Untuk Gas

Meter aliran vorteks adalah sangat teguh dan serba boleh, menjadikannya pilihan popular untuk pengukuran gas dan wap tujuan umum.

• Prinsip: Jasad tebing dalam laluan aliran membuat pusaran (eddies) pada kadar yang berkaitan secara langsung dengan kelajuan gas.
• Kelebihan: Ia tidak mempunyai sebarang bahagian yang bergerak, ia sangat tahan lama, ia boleh mengendalikan suhu dan tekanan tinggi dengan baik, dan ia boleh mengukur pelbagai jenis gas. Meter aliran gas pusaran adalah kegemaran tumbuhan kerana banyak kelebihan meter aliran gas pusaran .
• Kelemahan: Ia memerlukan halaju aliran minimum untuk berfungsi dan saluran paip lurus yang panjang, tidak sesuai untuk pengukuran gas aliran rendah.
• Terbaik Untuk: Kegunaan utiliti seperti meter aliran udara vorteks atau mengukur stim dan gas proses lain yang ketepatan bukanlah perkara yang paling penting.

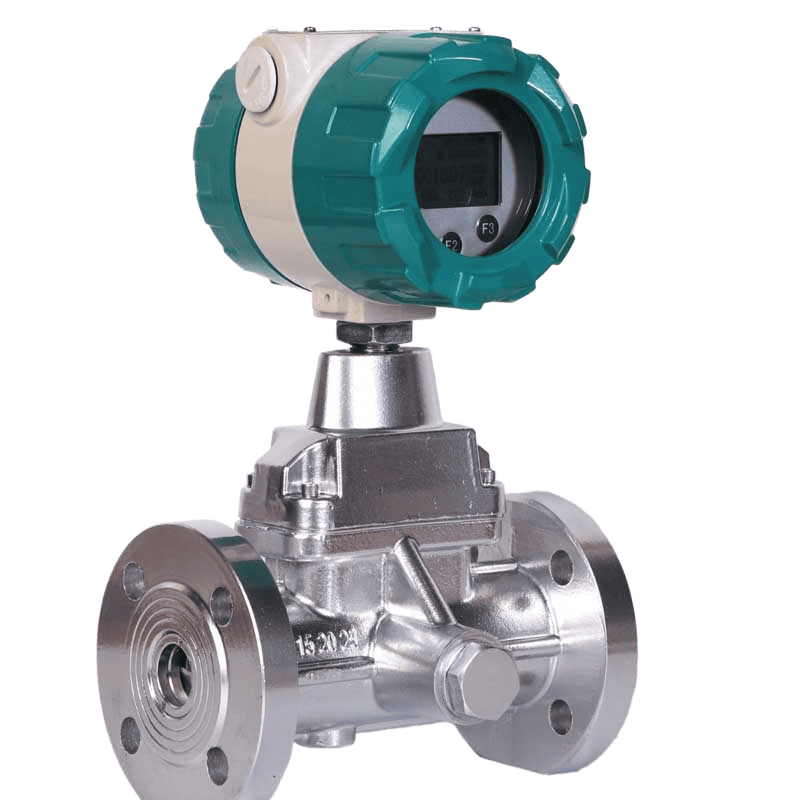

4. Meter Aliran Turbin Gas

Meter turbin ialah pilihan tradisional untuk pemindahan jagaan ketepatan tinggi gas asli. Untuk gambaran keseluruhan, adalah berguna untuk mengetahui sesuatu tentang meter aliran turbin gas .

• Prinsip: Aliran gas memutarkan rotor berbilang bilah (turbin). Kelajuan putaran adalah berkadar dengan halaju gas.
• Kelebihan: Ketepatan tinggi dan kebolehulangan, teknologi yang difahami dengan baik, selalunya diperlukan oleh piawaian kontrak untuk pengebilan gas.
• Kelemahan: Bahagian yang bergerak memerlukan penyelenggaraan, boleh rosak oleh gas kotor atau basah, dan prestasi dipengaruhi oleh perubahan tekanan/suhu jika tidak diberi pampasan.

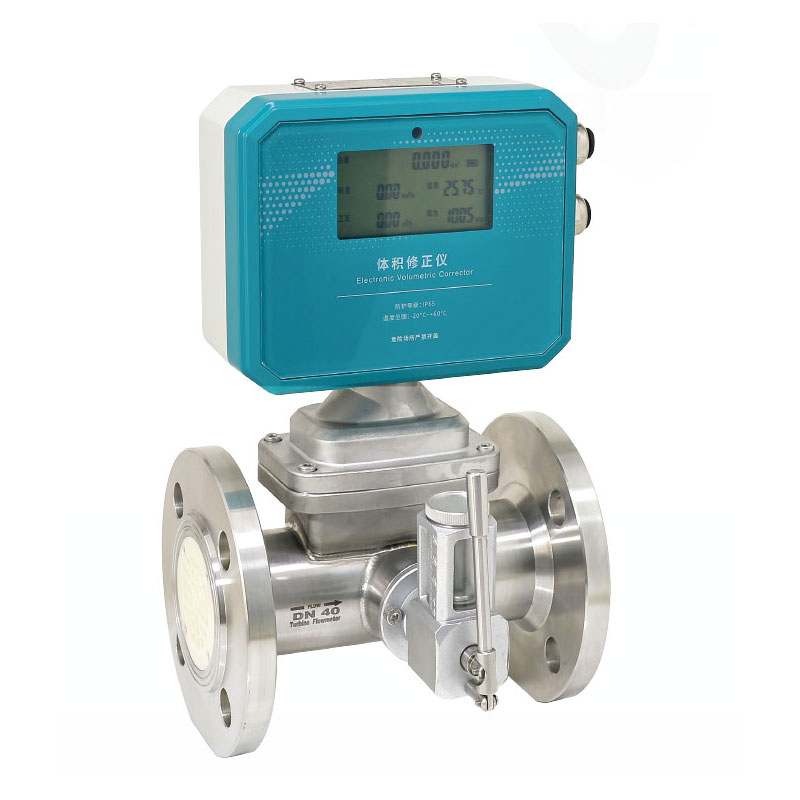

• Terbaik Untuk: Pemindahan jagaan gas asli yang bersih dan kering. Untuk model tertentu, lihat meter aliran turbin gas siri SGW-D kami dengan pembetulan suhu dan tekanan .

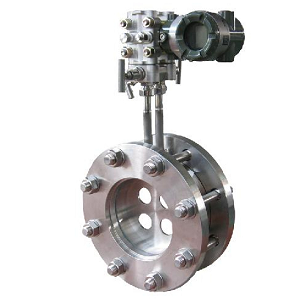

5. Meter Aliran untuk Tekanan Berbeza (DP)

Meter DP ialah cara yang dicuba dan benar yang berfungsi dengan baik dalam keadaan yang sangat teruk.

• Prinsip: Sekatan, seperti plat orifis atau Annubar, menyebabkan penurunan tekanan. Pemancar mengukur penurunan ini dan membandingkannya dengan kadar aliran.
• Kelebihan: Ia boleh mengendalikan suhu dan tekanan yang sangat tinggi, berfungsi dengan mana-mana gas, dan bagus untuk paip yang sangat besar.
• Keburukan: Kurang tepat, nisbah turndown terhad, dan ia menyebabkan penurunan tekanan kekal dalam talian.
• Terbaik Untuk: Mengukur aliran gas yang kotor atau sukar dijangkau, seperti biogas basah atau gas serombong mentah , selalunya dalam saluran besar.

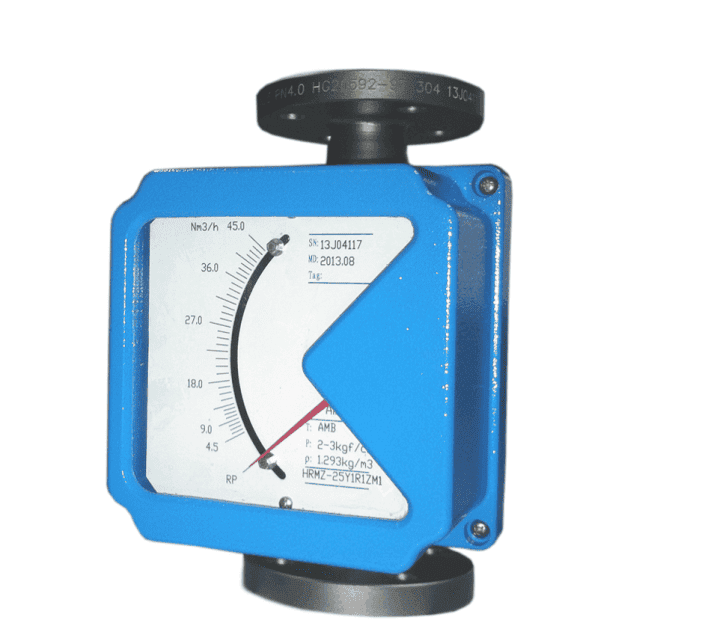

6. Rotameter Tiub Logam untuk Gas (Kawasan Boleh Ubah)

Jika anda hanya memerlukan petunjuk kadar aliran gas yang mudah dan tidak memerlukan isyarat elektronik (seperti 4-20mA ), rotameter ialah pilihan yang baik. Walau bagaimanapun, silverinstruments.com juga membangunkan rotameter dengan transmtiter.

Ideanya ialah gas yang bergerak ke atas melalui tiub tirus mengangkat apungan. Ketinggian apungan adalah sama dengan kadar alir.

• Kelebihan: Ia mudah digunakan, tidak memerlukan kuasa luar, dan diperbuat daripada semua logam, jadi ia kuat.
• Kelemahan: kurang tepat dan hanya menunjukkan maklumat kadar aliran tempatan (melainkan pemancar ditambah), memerlukan suhu tetap gas dan nilai tekanan untuk menghasilkan .
• Terbaik untuk: Membersihkan aplikasi gas, memantau peralatan tergelincir secara tempatan, dan menunjukkan aliran gas umum dengan pemutar aliran gas.

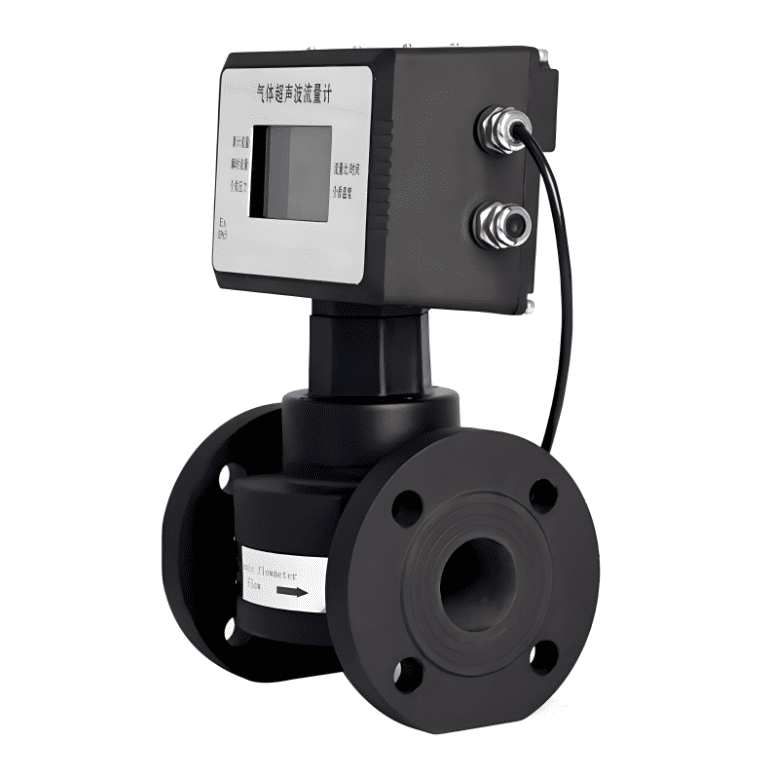

7. Meter Aliran Gas Ultrasonik

Meter aliran gas ultrasonik ialah cara berteknologi tinggi untuk mengukur sesuatu, terutamanya dalam paip besar.

• Bagaimana ia berfungsi: Ia mengukur tempoh masa yang diperlukan untuk nadi ultrasonik bergerak dengan dan melawan aliran gas. Anda boleh mengetahui halaju gas dengan melihat perbezaan masa.
• Kelebihan: Tiada sekatan atau penurunan tekanan, boleh menjadi sangat tepat, dan berfungsi paling baik dengan paip besar.
• Keburukan: Kosnya tinggi dan sensitif kepada kotoran dan kelembapan dalam gas.
• Terbaik Untuk: Pemindahan jagaan saluran paip gas asli berdiameter besar.

Mencari Penyelesaian kepada Masalah Khusus dalam Pengukuran Gas

Pengukuran aliran gas menghakis

Untuk mengukur gas menghakis seperti klorin basah, hidrogen sulfida (H₂S) atau ozon , anda perlu memilih bahan yang betul dengan berhati-hati. Meter aliran jisim terma dengan penderia keluli tahan karat 316L atau Hastelloy ialah pilihan biasa. Sebagai alternatif, meter aliran Coriolis tersedia dalam bahan basah seperti keluli tahan karat 316L, tantalum, titanium dan Hastelloy, menjadikannya sesuai untuk mengukur gas menghakis. Walau bagaimanapun, kos mereka agak tinggi.

Tekanan Tinggi dan Rendah

Aplikasi standard selalunya berada pada tekanan rendah, tetapi beberapa proses seperti pendispensan Gas Asli Mampat (CNG) atau pengangkutan hidrogen melibatkan tekanan yang sangat tinggi. Dalam kes ini, pembinaan mekanikal dan penarafan tekanan meter adalah kritikal. Untuk pengukuran aliran gas tekanan tinggi, kami sering memilih meter aliran Coriolis, meter aliran vorteks atau pemutar tiub logam.

Salur Besar dan Gas Kadar Aliran Rendah

Untuk mengukur aliran gas dalam paip atau saluran besar , meter aliran gas sisipan selalunya merupakan penyelesaian yang paling praktikal dan kos efektif. Sebaliknya, untuk meter aliran gas makmal yang digunakan dalam R&D, meter aliran gas aliran rendah khusus diperlukan untuk mengukur kuantiti minit dengan tepat, seperti dengan unit aliran ml/min .

Pemasangan: Compact VS. Jauh

Kebanyakan teknologi tersedia sebagai unit kompak, semua-dalam-satu. Walau bagaimanapun, untuk aplikasi suhu tinggi atau lokasi yang sukar dicapai, meter gas baca jauh dengan penderia dan pemancar yang berasingan adalah konfigurasi yang ideal.

Aplikasi Meter Aliran Gas Merentasi Industri

Hampir mana-mana perniagaan boleh menyelesaikan masalah dengan meter aliran gas elektronik yang betul.

Gas Asli dan Gas Bahan Api

Ini adalah aplikasi terbesar, dari kepala telaga kepada pengguna akhir. Jenis meter aliran gas asli khusus seperti turbin dan meter Coriois digunakan untuk pemindahan jagaan, manakala meter jisim terma sesuai untuk sub-metering. Meter Coriolis adalah pilihan utama untuk mengukur gas CNG dan LPG. Kami menyediakan pelbagai saiz, meter gas asli 2 inci , turbin gas 6 inci, meter aliran turbin gas 8 inci , 12 inci dan sebagainya.

Gas untuk Industri dan Tujuan Khas

Proses pembuatan bergantung pada pengukuran tepat gas industri seperti nitrogen, argon dan karbon dioksida. Ini adalah kawasan biasa untuk aplikasi meter aliran haba dalam pengukuran aliran gas , seperti memantau aliran gas argon .

Memantau Udara Mampat

Menggunakan udara termampat memerlukan banyak wang. Meter aliran jisim terma ialah cara terbaik untuk memerhatikan jumlah tenaga yang digunakan, mencari kebocoran dan membahagikan kos dalam bangunan.

Biogas dan alam sekitar

Ia adalah perlu untuk mengukur gas suar dan gas serombong untuk mematuhi peraturan alam sekitar. Meter jisim terma sangat sesuai untuk ini. Ia juga merupakan piawaian untuk mengukur keluaran pencerna dalam aplikasi meter aliran biogas .

RFQ untuk meter aliran gas

1️⃣ Apakah jenis meter aliran gas yang ada?
Jawapan:Jenis biasa termasuk meter aliran jisim terma, meter aliran jisim Coriolis, meter aliran pusaran, kawasan berubah-ubah (rotameter), dan meter aliran tekanan pembezaan. Pilihan bergantung pada jenis gas, julat aliran, tekanan, suhu, dan ketepatan yang diperlukan.

2️⃣ Bagaimanakah cara saya memilih meter aliran gas yang sesuai untuk permohonan saya?
Jawapan: Anda harus mempertimbangkan parameter seperti komposisi gas, julat kadar aliran, tekanan, suhu, saiz paip dan lokasi pemasangan juga bajet anda . Jika gas bersih dan kering, meter aliran jisim terma adalah sesuai. Untuk gas tekanan tinggi atau campuran, Coriolis atau meter aliran pusaran adalah pilihan yang lebih baik.

3️⃣ Bolehkah meter aliran gas mengukur gas yang berbeza?
Jawapan:Sesetengah meter aliran seperti Coriolis atau meter aliran jisim haba boleh mengukur berbilang gas, tetapi beberapa tetapan pada pemancar gas diperlukan apabila menukar jenis gas untuk meter aliran jisim terma

4️⃣ Apakah perbezaan antara meter aliran jisim gas dan meter aliran isipadu?
Jawapan: Meter aliran jisim mengukur secara langsung kadar aliran jisim (cth, kg/j, Nm³/j), bebas daripada suhu dan tekanan. Meter aliran isipadu mengukur isipadu sebenar (cth, m³/j), yang berubah mengikut tekanan dan suhu. Butiran lanjut boleh menyemak di atas: Prinsip Teras: Aliran Sebenar lwn Standard (Volumetrik lwn Jisim).

5️⃣ Bolehkah meter aliran gas digunakan untuk gas menghakis?
Jawapan: Ya, jika bahan yang dibasahi serasi. Meter aliran Coriolis boleh dibuat daripada keluli tahan karat 316L, Hastelloy, titanium, atau tantalum, sesuai untuk gas menghakis. atau meter aliran tiub logam dengan pelapik PTFE juga boleh mengukur gas menghakis.

6️⃣ Berapakah panjang paip lurus yang diperlukan untuk pemasangan meter aliran gas?
Jawapan: Ia bergantung kepada jenis. Sebagai contoh, vorteks dan meter aliran tekanan pembezaan memerlukan larian lurus hiliran 10D dan huluan 5D. Meter Coriolis biasanya memerlukan panjang lurus minimum.

7️⃣ Sejauh manakah ketepatan meter aliran gas?
Jawapan:
Ketepatan berbeza mengikut jenis:
Coriolis: ±0.5%
Jisim terma: ±1–2% bacaan
Pusaran: ±1%
Kawasan boleh ubah: ±2–5%

8️⃣ Bagaimanakah cara menukar unit aliran gas antara m³/j dan Nm³/j?
Jawapan: Gunakan formula:

Ini mengimbangi perbezaan suhu dan tekanan.

Bolehkah meter aliran gas mengendalikan kadar aliran yang sangat rendah?
Jawapan: Ya. Meter aliran jisim terma dan meter aliran Coriolis sesuai untuk kadar aliran kecil atau mikro, seperti dalam aplikasi dos makmal atau gas.

Kesimpulan: Memilih Rakan Kongsi Anda dalam Pengukuran Gas

Memilih meter aliran gas digital yang betul daripada pelbagai jenis yang tersedia ialah keputusan kejuruteraan kritikal yang bergantung pada analisis menyeluruh terhadap aplikasi dan belanjawan anda. Walaupun meter turbin mungkin sesuai untuk pemindahan jagaan gas asli, meter jisim terma ialah pilihan terbaik untuk pemantauan udara termampat. Untuk ketepatan tertinggi merentasi julat gas terluas, meter Coriolis tidak dapat ditandingi. Anda boleh mengetahui lebih lanjut dengan membaca tentang 5 perkara yang perlu anda pertimbangkan sebelum memilih meter aliran gas .
