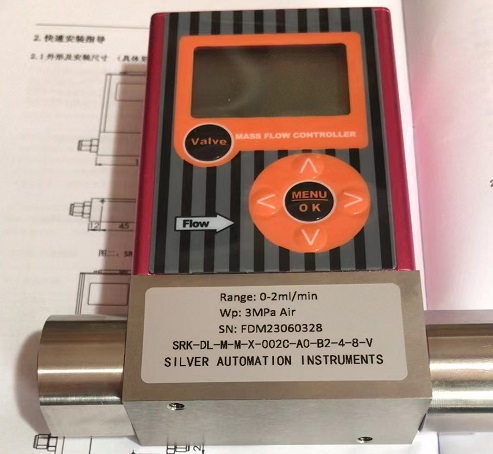

meter aliran SCCM

Apa itu Pengukur Aliran SCCM?

Pengukur aliran SCCM ialah instrumen tepat yang digunakan untuk mengukur kadar aliran gas atau udara yang sangat kecil, biasanya dinyatakan dalam SCCM (Sentimeter Padu Standard per Minit), seperti 2 sccm, 10 sccm atau 20 ml/min. Istilah "standard" bermaksud kadar aliran dirujuk kepada keadaan suhu dan tekanan tertentu, biasanya 0°C dan 1 atm, membolehkan bacaan yang konsisten dan boleh dibandingkan dalam pelbagai aplikasi. Untuk maklumat lanjut tentang keadaan gas standard dan sebenar, sila rujuk artikel ini: [m³/j vs Nm³/j vs Sm³/j: Panduan Utama untuk Unit Kadar Aliran Gas].


Berbeza dengan pengukur aliran gas industri biasa yang mengendalikan jumlah gas yang besar (dengan unit aliran seperti MMscfd, GPM atau m³/j), pengukur aliran SCCM direka untuk pengukuran aliran mikro gas. Mereka digunakan secara meluas dalam industri di mana kawalan gas yang tepat adalah kritikal — seperti pembuatan semikonduktor, penyelidikan makmal, pengeluaran peranti perubatan, pengesanan kebocoran gas, dan instrumen analisis. Bahkan perubahan kecil dalam aliran gas boleh memberi kesan yang besar kepada kualiti proses dan hasil produk.

Mengapa Pengukuran Aliran SCCM Penting

• Dalam persekitaran pembuatan berteknologi tinggi dan makmal, kawalan aliran gas yang tepat memastikan pengulangan proses dan jaminan kualiti. Sebagai contoh, dalam pembuatan semikonduktor, gas digunakan untuk etsa litar, mendeposit lapisan nipis, dan membersihkan ruang. Penyimpangan kecil dalam aliran gas boleh menyebabkan lapisan tidak sekata, ketidakseragaman etsa, atau ketidakseimbangan kimia.
• Demikian juga, dalam pengeluaran farmaseutikal atau kawalan bioreaktor, mengekalkan dos gas yang stabil memastikan keadaan tindak balas yang konsisten dan operasi yang selamat. Oleh itu, pengukur aliran SCCM bukan sekadar alat pengukuran — ia adalah alat kawalan proses yang membantu mengekalkan ketepatan, keselamatan, dan kecekapan.
• Selain itu, pengukur aliran SCCM digunakan secara meluas untuk ujian kebocoran peralatan dan pengesahan pengedap. Dengan mengukur aliran gas yang sangat kecil dengan tepat, ia dapat mengesan kebocoran kecil pada injap, paip, atau ruang tertutup. Keupayaan ini penting dalam industri seperti farmaseutikal, pembuatan semikonduktor, dan sistem pengendalian gas, di mana kebocoran yang tidak dikesan boleh menjejaskan kualiti produk, keselamatan, dan kecekapan operasi. Pengukuran mikro-aliran yang tepat memastikan integriti peralatan dikekalkan dan sebarang kebocoran dikenal pasti dengan segera.

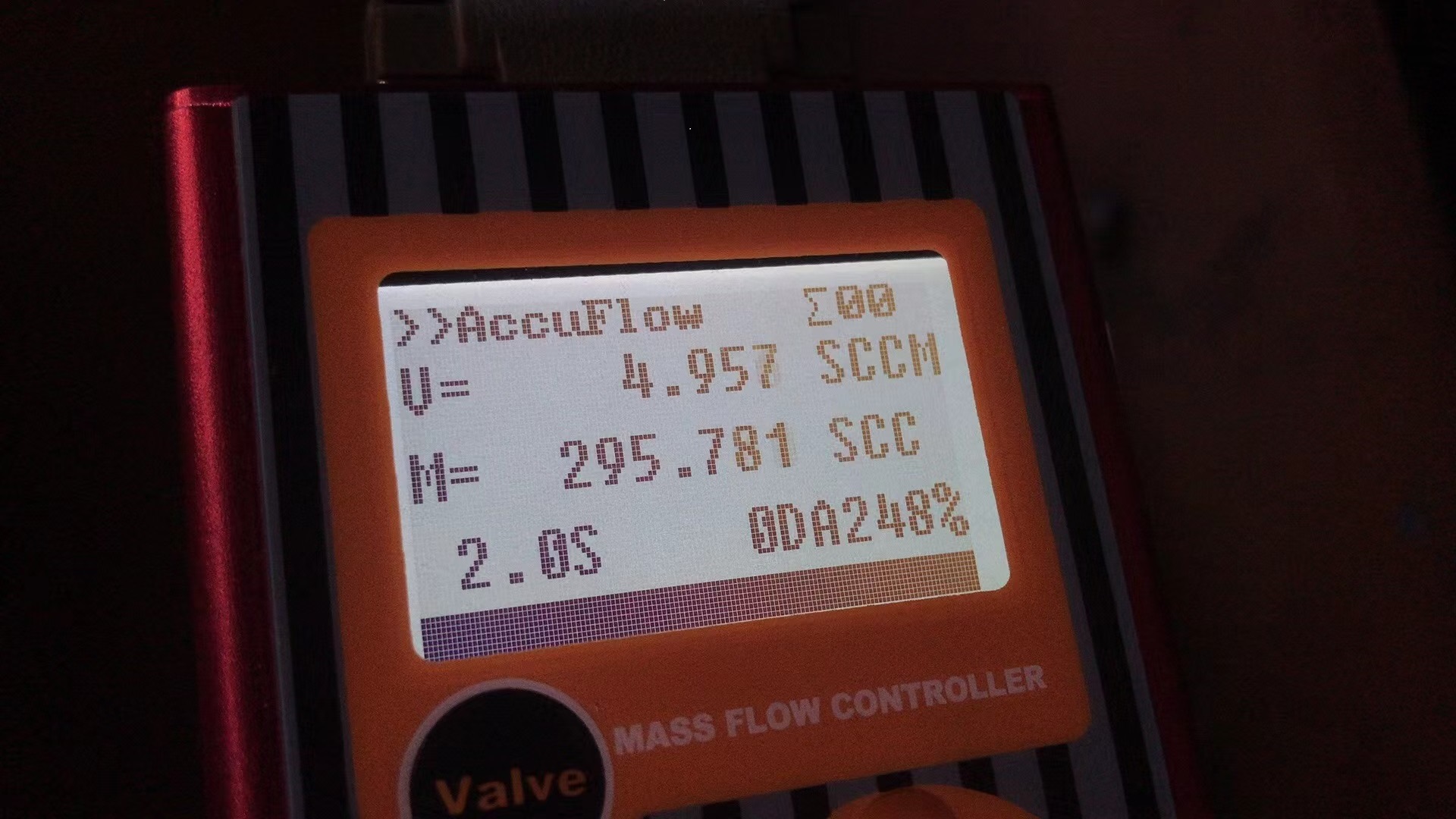

Pengukur aliran SCCM melakukan ujian kebocoran

Bagaimana Pengukur Aliran SCCM Berfungsi

Pengukur aliran SCCM boleh berdasarkan prinsip pengukuran yang berbeza. Dua jenis yang paling biasa ialah pengukur aliran jisim terma dan pengukur aliran tekanan perbezaan.

1. Prinsip Aliran Jisim Terma

Pengukur aliran jisim terma mikro mengukur aliran gas berdasarkan pemindahan haba. Di dalam sensor, pemanas kecil memanaskan sebahagian aliran gas, dan sensor suhu memantau seberapa cepat haba dibawa oleh gas. Semakin cepat gas bergerak, semakin banyak haba dibawa.

Oleh kerana kaedah ini bergantung pada sifat terma gas, ia mengukur kadar aliran jisim secara langsung — tanpa memerlukan pampasan suhu atau tekanan. Ini menjadikannya ideal untuk aplikasi di mana komposisi gas dan keadaan operasi adalah stabil.

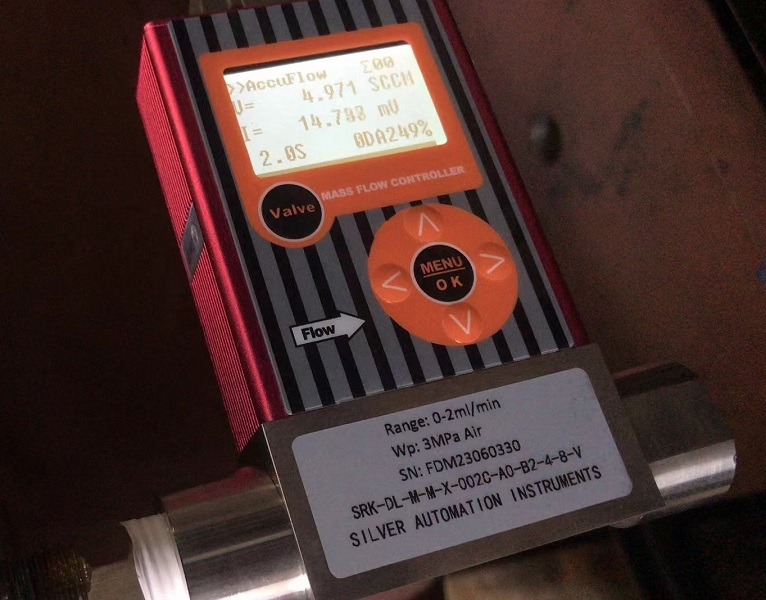

Pengukur aliran terma mikro dengan unit ml/min sesuai untuk pengukuran gas tekanan rendah dan aliran rendah, menawarkan ketepatan tinggi, kebolehulangan yang sangat baik, dan masa tindak balas yang pantas.

2. Prinsip Tekanan Perbezaan

Pendekatan biasa lain ialah pengukur aliran tekanan perbezaan (DP). Ia berfungsi dengan meletakkan sekatan (seperti orifis atau elemen aliran laminar) di laluan gas. Apabila gas melalui sekatan, ia menghasilkan penurunan tekanan yang sepadan dengan kadar aliran.

Dengan mengukur perbezaan tekanan ini dan mengetahui ketumpatan gas, sistem boleh mengira kadar aliran isi padu atau jisim. Untuk pengukuran aliran mikro dalam unit SCCM, elemen DP mesti direka dengan teliti untuk menghasilkan perbezaan tekanan yang dapat diukur walaupun pada kadar aliran yang sangat rendah.

Pengukur SCCM berasaskan DP terkenal dengan prestasi yang kukuh dan keserasian dengan pelbagai gas, tetapi biasanya memerlukan pembetulan suhu dan tekanan untuk mengekalkan ketepatan tinggi.

Aplikasi Pengukur Aliran SCCM

Pengukur aliran SCCM ialah alat penting dalam sebarang proses yang melibatkan kawalan gas yang tepat. Beberapa aplikasi tipikal termasuk:

• Pembuatan Semikonduktor dan Elektronik

Digunakan untuk mengawal gas pengangkut, gas penapisan, dan sistem etsa plasma. Ketepatan SCCM memastikan pengeluaran wafer yang stabil dan kualiti yang konsisten.

• Penyelidikan Makmal

Dalam makmal R&D, saintis menggunakan pengukur aliran SCCM untuk kromatografi gas, spektroskopi, dan kajian kinetik tindak balas, di mana dos gas yang tepat diperlukan.

• Farmaseutikal dan Bioteknologi

Mereka mengawal bekalan gas dalam fermenter, bioreaktor, atau ruang pensterilan, mengekalkan keadaan pertumbuhan atau tindak balas yang optimum.

• Peralatan Analisis dan Alam Sekitar

Pengukur aliran SCCM membantu memantau pengambilan sampel udara, sistem kalibrasi gas, dan analisis pelepasan, memastikan gas jejak diukur dengan tepat.

• Peranti Perubatan dan Sains Hayat

Dalam aplikasi seperti terapi pernafasan, anestesia, dan sistem pencampuran gas, kawalan peringkat SCCM memastikan keselamatan pesakit dan ketepatan peralatan.

Kepentingan Ketepatan dan Kestabilan

Pengukur aliran SCCM mesti memberikan ketepatan yang sangat baik, selalunya dalam ±1% bacaan atau lebih baik. Kepekaan dan kestabilan sifar juga kritikal — walaupun penyimpangan kecil boleh menyebabkan kesilapan yang ketara dalam operasi jangka panjang.

Dalam sistem pembuatan automatik, pengukur aliran SCCM sering diintegrasikan dengan output 4–20mA, RS485 MODBUS, atau paparan digital. Ini membolehkan pemantauan masa nyata, rakaman data, dan kawalan kitaran tertutup, memastikan aliran gas berada dalam spesifikasi yang ketat.

Beberapa model canggih membolehkan pengguna menetapkan ketumpatan gas tetap untuk menukar aliran isi padu kepada aliran jisim (contoh: kg/j atau lb/min). Walau bagaimanapun, jika ketumpatan gas berubah kerana variasi tekanan atau suhu, bacaan mungkin tidak lagi tepat. Oleh itu, pengukur aliran jisim terma lebih disukai untuk aplikasi mikro-aliran kritikal kerana ia mengukur aliran jisim secara semula jadi.

Pemilihan Pengukur Aliran SCCM yang Sesuai

Apabila memilih pengukur aliran SCCM, jurutera harus mempertimbangkan beberapa faktor:

Julat Aliran – Instrumen mesti merangkumi julat aliran yang dikehendaki (contohnya, 0–10 SCCM, 0–500 SCCM) dengan ketepatan yang mencukupi.
Jenis Gas – Sesetengah meter khusus untuk gas tertentu, manakala yang lain boleh dikalibrasi untuk pelbagai gas.
Keadaan Operasi – Tekanan, suhu, dan kelembapan boleh menjejaskan prestasi.
Output Isyarat – Pilih analog (4–20mA) atau digital (MODBUS, RS485, atau USB) berdasarkan sistem kawalan anda. Maklumat lanjut tentang tetapan MODBUS pengukur aliran SCCM: pengukur aliran mikro gas SCCM MODBUS RTU
Pemasangan dan Masa Respons – Aplikasi mikro-aliran sering memerlukan tindak balas cepat dan saiz kompak.

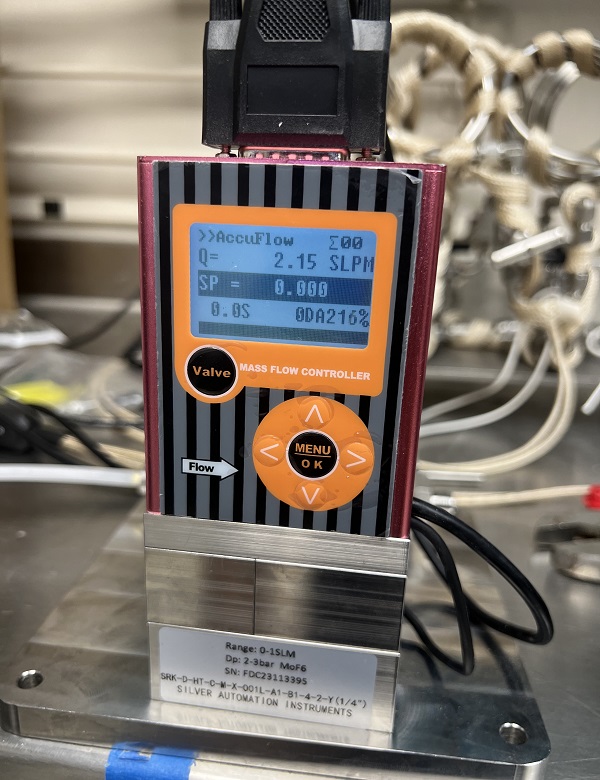

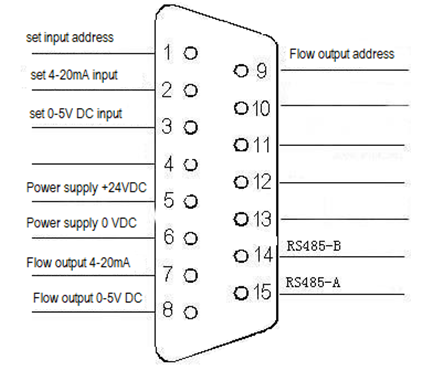

Pemasangan dan Penyambungan Pengukur Aliran Mikro Gas SCCM

Kesimpulan

Pengukur aliran SCCM memainkan peranan penting dalam industri moden yang bergantung pada kawalan aliran gas yang tepat. Sama ada untuk mendeposit lapisan nipis pada semikonduktor, menjalankan kajian kimia sensitif, atau menyediakan dos gas yang tepat dalam peralatan perubatan, instrumen ini memastikan kestabilan, kecekapan, dan kualiti.

Dengan memahami prinsip kerjanya — khususnya jenis jisim terma dan tekanan perbezaan — pengguna boleh memilih pengukur aliran SCCM yang paling sesuai untuk proses mereka. Dalam mana-mana aplikasi di mana aliran gas mikro penting, pengukur aliran SCCM yang tepat bukan sekadar alat — ia adalah nadi pengurusan gas yang tepat.

Video di bawah menunjukkan cara pengukur aliran SCCM kami berfungsi:
