4 Teknologi Teras untuk Pengukuran Aliran Minyak: Panduan 2025

Kepentingan Pengukuran Aliran Minyak yang Tepat

Pengukuran minyak yang tepat memberi anda maklumat yang anda perlukan untuk membuat pilihan kewangan dan operasi yang bijak. Kelebihan utama terdiri daripada:

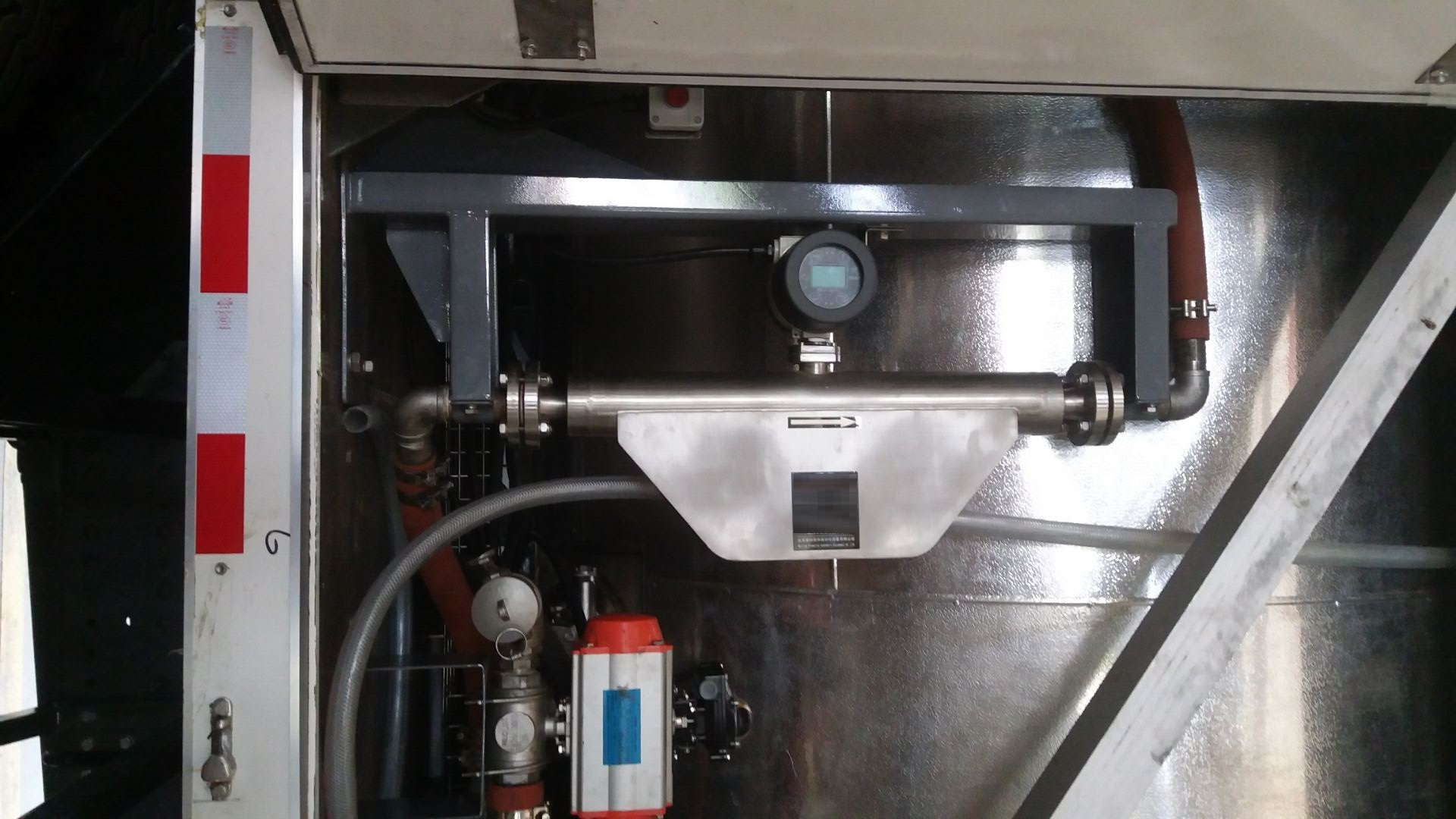

Meter aliran untuk lori tangki minyak

• Pengurusan Kos:Minyak dan bahan api berada di antara kos operasi yang paling mahal untuk banyak operasi. Langkah pertama untuk memaksimumkan kecekapan dan mengurangkan perbelanjaan ialah pemantauan penggunaan tepat minyak bahan api dalam dandang atau diesel dalam penjana.
• Pemindahan Jagaan:Ketepatan ialah keperluan kontrak dan kewangan dalam pembelian dan penjualan produk minyak, daripada saluran paip minyak mentah yang besar kepada pengisian minyak diesel tempatan. Kerugian kewangan yang ketara mungkin timbul daripada meter yang tidak tepat.
• Kawalan & Kecekapan Proses: Kawalan aliran yang tepat adalah penting dalam pemprosesan dan penapisan kimia untuk mengurus nisbah tindak balas, memaksimumkan keluaran dan menjamin kualiti produk.
• Pengurusan Inventori: Tahap inventori yang tepat dalam tangki simpanan dikekalkan dengan bantuan data aliran yang boleh dipercayai, yang juga membantu untuk mengesan kemungkinan kecurian atau kebocoran dan mengelakkan kekurangan.

Keputusan Asas: Volumetrik vs. Pengukuran Aliran Jisim untuk Minyak

Memilih sama ada untuk mengukur jisim atau isipadu ialah pertimbangan penting pertama apabila memilih meter aliran minyak.

Isipadu minyak yang melepasi titik dalam jumlah masa tertentu (cth, liter seminit, gelen seminit) dikira menggunakan Pengukuran Aliran Volumetrik. Teknologi volum termasuk meter aliran turbin (TUF) dan meter aliran gear bujur . Memandangkan isipadu minyak mengembang apabila dipanaskan dan mengecut apabila disejukkan, variasi dalam sifat bendalir mungkin mempunyai kesan ke atas ketepatan kaedah yang mudah dan cekap ini.

Jisim minyak yang melepasi satu titik dalam jumlah masa tertentu (cth, kilogram sejam, paun seminit) ditentukan oleh Pengukuran Aliran Jisim. Jisim diukur secara langsung dengan meter aliran Coriolis. Oleh kerana jisim bendalir kekal malar tanpa mengira suhu, kelikatan atau tekanan, pendekatan pengukuran ini secara intrinsik lebih tepat untuk minyak. Pengukuran jisim langsung ialah piawaian industri untuk aplikasi bernilai tinggi seperti tujuan perdagangan pemindahan hak penjagaan.

Teknologi Utama untuk Mengukur Aliran Minyak

Walaupun wujudnya pelbagai teknologi, prestasi dan kebolehpercayaan tiga jenis meter aliran yang berbeza telah menjadikannya standard industri untuk kebanyakan aplikasi minyak.

1. Meter Aliran Gear Bujur (Anjakan Positif)

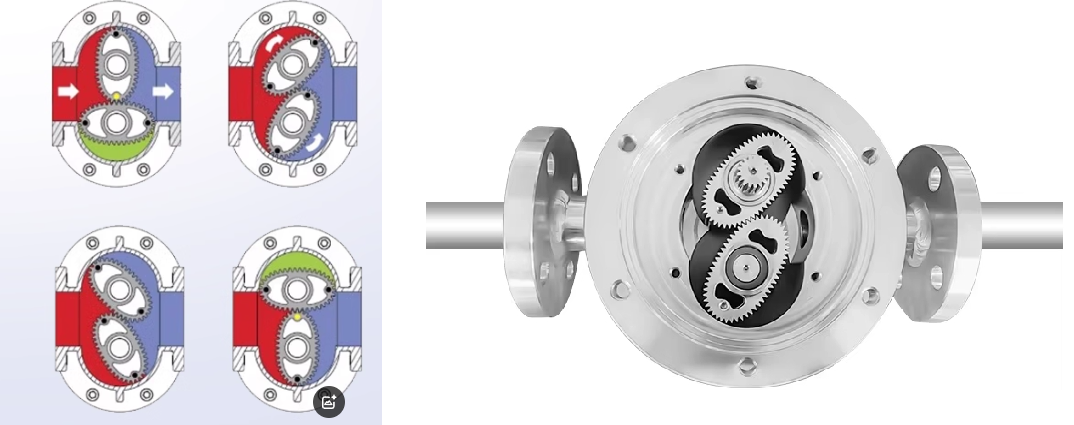

Tunjang utama pengukuran minyak isipadu yang boleh dipercayai ialah meter gear bujur. Ia amat tepat dan boleh dipercayai kerana ia menggunakan dua gear yang saling mengunci untuk memerangkap dan menghantar isipadu cecair yang tepat dan diketahui dengan setiap putaran.

• Prinsip:Volumetrik (Meter aliran Anjakan Positif atau kami panggil meter aliran PD )
• Kelebihan: Ketepatan unggul (biasanya ±0.5%, pilihan dengan 0.2%), hampir tidak sensitif kepada variasi kelikatan, tiada saluran paip lurus diperlukan untuk pemasangan, dan operasi tanpa kuasa untuk versi mekanikal ( meter aliran minyak mekanikal ).

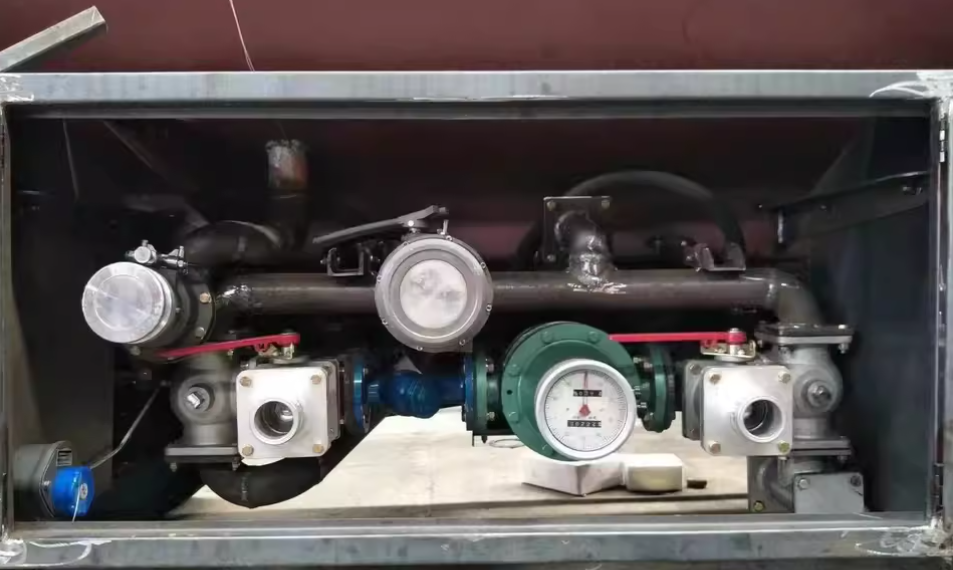

  Pengenalan meter aliran minyak mekanikal

• Kelemahan: Bahagian yang bergerak mungkin haus dengan masa; melainkan jika ditapis, ia tidak sesuai untuk minyak yang mengandungi pepejal atau zarah kasar.
• Terbaik Untuk: Pelbagai kegunaan, daripada mendispens minyak pelincir dan hidraulik dengan tepat kepada mengukur aliran minyak diesel dalam dandang dan penjana.

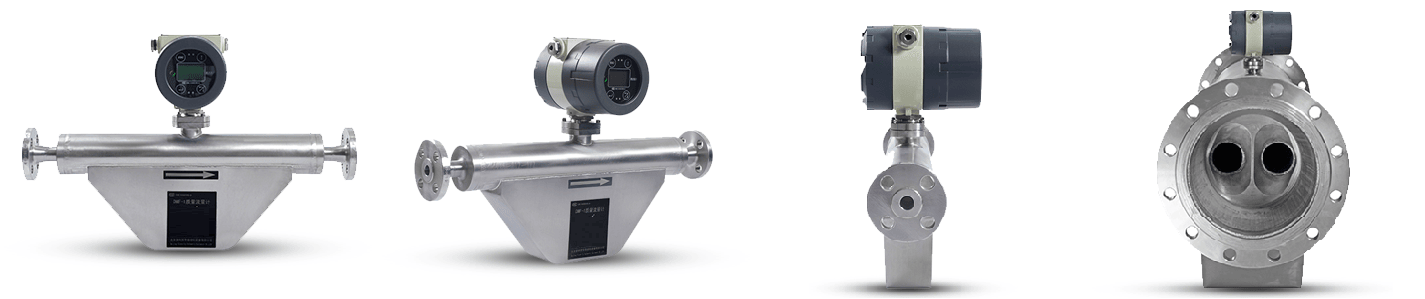

2. Coriolis Mass Flow Meter

Meter Coriolis ialah pilihan terbaik untuk aplikasi yang memerlukan ketepatan tertinggi (yang boleh mencapai ketepatan tinggi 0.1~0.2%). Mereka adalah satu-satunya teknologi pengukuran aliran yang mampu mengukur aliran jisim secara langsung.

• Prinsip: Aliran Jisim Terus (Kesan Coriolis) .Maklumat lanjut tentang meter fow Coriolis: [ Apakah itu Coriolis Flow Meter dan Bagaimana Ia Berfungsi?]
• Kelebihan: Ketepatan maksimum (biasanya ±0.1%), jumlah ketidakpekaan terhadap perubahan sifat bendalir, tiada bahagian yang bergerak, dan keupayaan untuk mengukur suhu dan ketumpatan.
• Kelemahan: Kos permulaan tertinggi dan potensi penurunan tekanan.
• Terbaik Untuk:Mengukur yang mencabar (seperti minyak tekanan tinggi atau aliran minyak temperautre tinggi), minyak dengan zarah atau minyak kelikatan tinggi dan pemindahan jagaan bernilai tinggi minyak mentah dan produk ditapis. Untuk aplikasi meter aliran jisim minyak bahan api di mana ketepatan adalah penting, ia adalah standard industri.

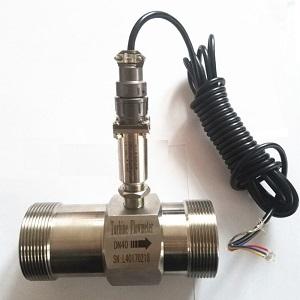

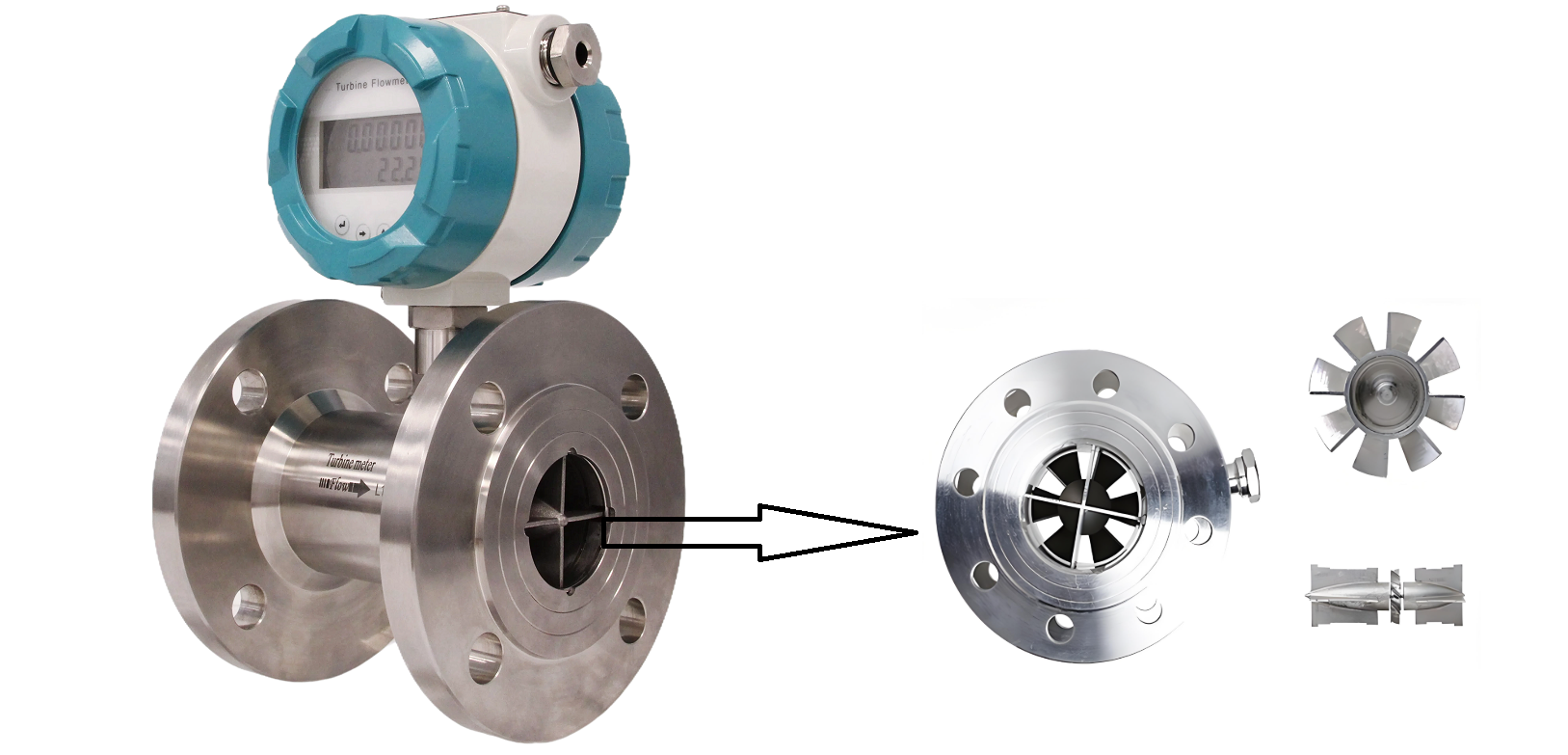

3. Meter Aliran Turbin Cecair

Minyak yang bersih dan ditapis dengan kelikatan rendah boleh diukur dengan berpatutan dengan meter aliran turbin.

• Prinsip:Volumetrik (Halaju)
• Kelebihan: Ketepatan yang baik untuk harga, kebolehulangan yang sangat baik, reka bentuk padat.
• Kelemahan: Ketepatan adalah sensitif kepada perubahan dalam kelikatan, memerlukan cecair bersih (penapis diperlukan), dan bahagian yang bergerak terdedah kepada haus.
• Terbaik Untuk:Mengukur produk bersih dan halus seperti diesel dan petrol berkelikatan rendah. Ketahui tentang pengukuran aliran minyak dengan meter aliran turbin cecair untuk memahami potensi dan kekangannya.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low
Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Menyelesaikan Cabaran Khusus dalam Pengukuran Minyak

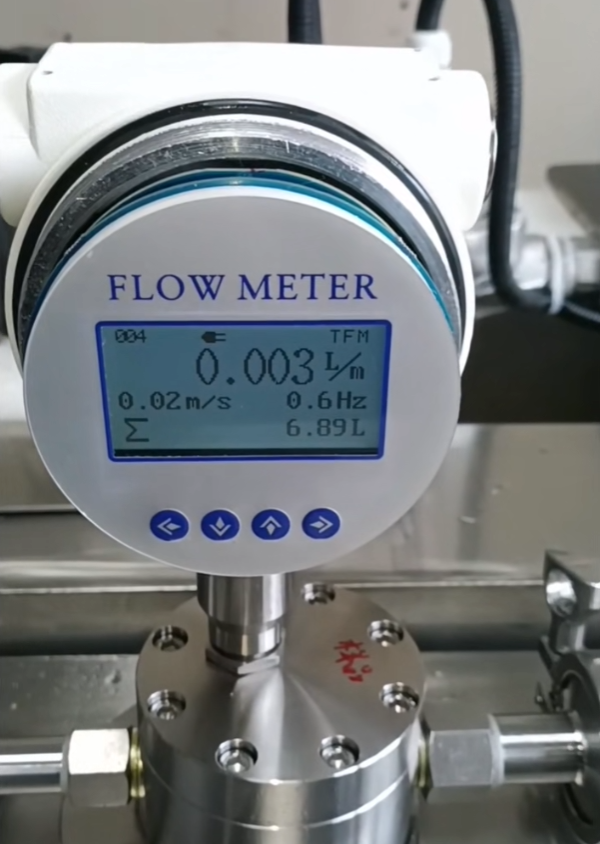

Mengukur Kadar Aliran Minyak Rendah

Mengukur kuantiti yang kecil adalah penting untuk aplikasi seperti saluran bahan api penunu kecil, bangku ujian R&D, dan suntikan bahan tambahan bahan api. Konfigurasi aliran mikro ditawarkan untuk kedua-dua teknologi Coriolis dan Oval Gear. Meter aliran minyak aliran rendah khusus ini direka untuk memberikan ketepatan yang tinggi pada kadar aliran yang kerap dinyatakan dalam mililiter seminit ( meter aliran ml/min untuk minyak). Malah sejumlah kecil cecair boleh dikesan dan dikawal dengan tepat dengan memilih meter aliran minyak industri isipadu rendah yang sesuai.

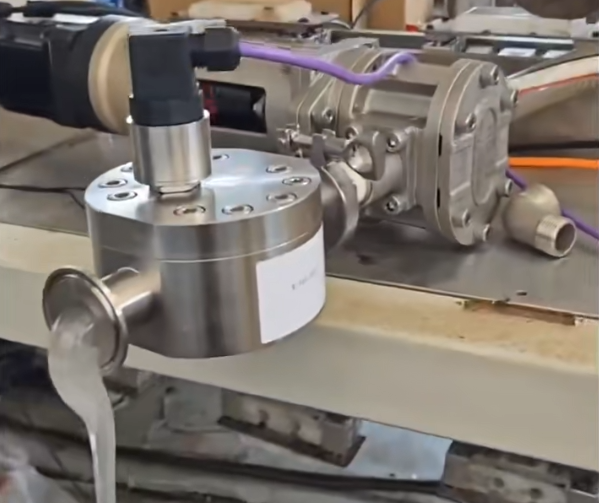

Mengendalikan Bendalir Kelikatan Tinggi

Bahan yang sangat likat termasuk asfalt, minyak mentah berat dan beberapa pelincir. Meter Coriolis dan anjakan positif sangat baik dalam masalah utama ini. Mereka boleh mengukur cecair pekat dan bergerak perlahan dengan tepat di mana meter lain tidak boleh kerana prinsip pengukurannya tidak bergantung pada profil aliran yang konsisten. Lihat panduan kami untuk meter aliran kelikatan tinggi untuk melihat dengan lebih teliti.

Beroperasi Di Bawah Tekanan Tinggi

Aplikasi yang berfungsi di bawah tekanan melampau termasuk suntikan kepala telaga dan sistem hidraulik. Reka bentuk mekanikal meter aliran adalah penting dalam situasi ini. Untuk menjamin operasi yang selamat dan boleh dipercayai, penderia aliran minyak tekanan tinggi mesti dipilih dengan penarafan tekanan yang betul dan sambungan proses yang kukuh (seperti bebibir atau kelengkapan tekanan tinggi). Untuk keadaan yang mencabar ini, kami telah mereka bentuk khusus meter aliran minyak hidraulik digital kami.

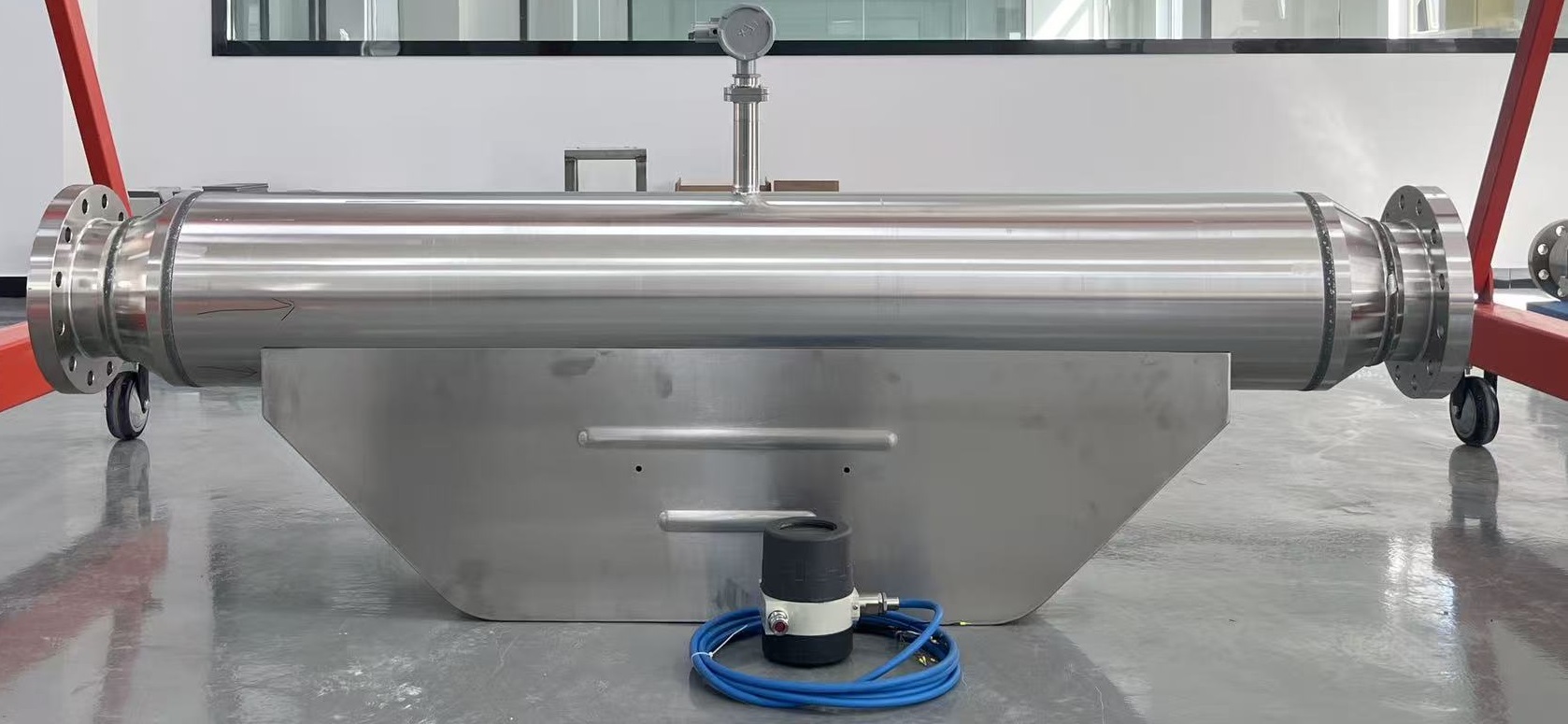

Mengurus Suhu Tinggi

Suhu tinggi diperlukan untuk pengukuran banyak minyak, termasuk minyak bahan api berat yang dimasukkan ke dalam dandang atau minyak terma dalam sistem pemindahan haba. Untuk melindungi elektronik pemancar minyak dan menjamin bahawa bahan penderia minyak boleh bertolak ansur dengan haba, ini memerlukan instrumen dengan pembinaan yang unik. Bahan dan konfigurasi yang sesuai, seperti pemancar yang dipasang jauh atau dengan peranti penyejukan, boleh dipilih dengan bantuan panduan menyeluruh tentang meter aliran suhu tinggi .

Mengendalikan Buburan dan Kekotoran

Kekotoran seperti pasir, air dan gas (aliran berbilang fasa) sering dijumpai dalam minyak mentah. Untuk meter mekanikal, ini sangat keras. Meter aliran jisim Coriolis ialah satu-satunya pilihan yang boleh dipercayai untuk mengukur minyak yang tidak ditapis atau melelas kerana ia tidak mempunyai bahagian bergerak dan reka bentuk tanpa halangan. Penapisan huluan yang cekap adalah penting untuk meter lain, seperti Oval Gear atau Turbine.

Aplikasi Meter Aliran Minyak dalam Pelbagai Industri

Sentiasa ada keperluan untuk mengukur minyak. Ini adalah beberapa kegunaan paling tipikal untuk instrumen kami.

Bahan Api Minyak dan Diesel

pengukuran aliran diesel , salah satu bahan api yang paling banyak digunakan, adalah penting untuk dandang, kereta dan penjana. Teknologi yang sangat cekap termasuk meter gear bujur. Untuk kesederhanaan, pengguna boleh memilih tradisional meter aliran minyak mekanikal atau lebih canggih meter aliran minyak digital dengan output elektronik untuk penyepaduan sistem kawalan.

Minyak Mentah

Kelikatan minyak mentah yang tinggi, kekotoran dan nilai tinggi menjadikan mengukurnya sebagai tugas yang mencabar. Untuk pemindahan hak penjagaan, teknologi Coriolis lebih disukai, dan meter berdiameter besar sering diperlukan. Lihat kami Meter Aliran Minyak Mentah 4 inci untuk contoh tertentu.

Minyak Pelincir dan Hidraulik

Pemantauan tepat bagi minyak gear dan hidraulik adalah penting untuk penyelenggaraan jentera berat. Sistem penting ini menggunakan meter aliran kami untuk memantau penggunaan dan mencari kebocoran. Ketahui lebih lanjut tentang kami meter aliran minyak gear penyelesaian.

Sayur-sayuran dan Minyak Makan

Industri makanan perlu mengukur minyak makan yang berbeza dengan tepat dan bersih. Kami menawarkan penyelesaian tersuai untuk pelbagai jenis, seperti meter aliran minyak sayuran digital , Meter aliran minyak sawit , dan meter untuk Minyak kacang soya dan minyak kacang tanah .

Minyak Perindustrian Khusus

Minyak khusus dengan kualiti istimewa digunakan dalam banyak proses perindustrian. Minyak pengubah , minyak acuan , dan juga cecair kompleks seperti minyak alkyd boleh diukur dengan penyelesaian tersuai kami.

Kesimpulan: Bijak Memilih

Memilih yang terbaik meter aliran minyak memerlukan pertimbangan yang teliti kerana pelbagai jenis dan aplikasi minyak. Meter gear bujur yang kukuh berfungsi lebih baik dengan minyak bersih yang lebih likat dengan kos yang rendah, tetapi meter turbin yang murah dan padat mungkin sesuai untuk diesel bersih, bahan api jet, minyak tanah . Meter Coriolis adalah pemenang yang jelas dalam aplikasi di mana ketepatan adalah penting, cecair adalah kasar, minyak kotor seperti sisa minyak atau pengukuran jisim langsung adalah perlu.

Kepakaran kami di Silver Automation Instruments menawarkan peralatan pengukuran aliran yang sesuai untuk masalah khusus anda. Daripada pilihan kami yang meluas meter aliran minyak dalam talian , pasukan profesional kami boleh menilai data proses anda dan membantu anda dalam memilih pilihan terbaik. Untuk perundingan, hubungi kami sekarang.

Soalan Lazim (FAQ) tentang Meter Aliran Minyak

1. Apakah meter aliran terbaik untuk bahan api diesel?
Untuk pemantauan dan pendispensan diesel tujuan umum di mana bahan api bersih, Meter Aliran Gear Oval selalunya merupakan pilihan terbaik kerana ketepatan yang tinggi, kebolehpercayaan dan kekurangan keperluan untuk larian paip lurus. Untuk aplikasi mudah, meter Turbin boleh menjadi pilihan yang lebih kos efektif. Walau bagaimanapun, untuk aplikasi yang memerlukan ketepatan tertinggi, seperti pemindahan jagaan ketepatan tinggi untuk pengebilan, meter aliran jisim Coriolis ialah penyelesaian yang disyorkan.

2. Bolehkah saya menggunakan meter isipadu jika suhu minyak berubah?
Anda boleh, tetapi anda mesti menyedari kemungkinan ketidaktepatan. Apabila minyak menjadi panas, ia mengembang (ketumpatan lebih rendah), jadi satu liter minyak panas mempunyai jisim kurang daripada satu liter minyak sejuk. Untuk aplikasi yang tidak kritikal, ini mungkin boleh diterima. Untuk pengukuran yang tepat, anda sama ada memerlukan meter aliran jisim Coriolis (yang kebal terhadap perubahan ini) atau meter isipadu yang dipasangkan dengan komputer aliran yang menggunakan penderia suhu untuk mengimbangi perubahan ketumpatan.

3. Apakah meter aliran yang perlu saya gunakan untuk minyak mentah atau minyak dengan pepejal?
Untuk mana-mana minyak yang mengandungi pepejal, pelelas atau mempunyai aliran berbilang fasa (seperti minyak mentah tidak ditapis), Coriolis Mass Flow Meter ialah satu-satunya pilihan yang boleh dipercayai. Reka bentuk tanpa halangan tanpa bahagian yang bergerak bermakna tiada apa-apa yang tersumbat, jem atau haus. Meter mekanikal seperti Oval Gear atau Turbine akan cepat rosak.

4. Adakah saya sentiasa memerlukan saluran paip lurus untuk meter aliran minyak?
Tidak. Ini adalah kelebihan kritikal bagi meter aliran Oval Gear dan Coriolis—mereka tidak memerlukan sebarang saluran paip lurus sebelum atau selepas meter. Meter Aliran Turbin, bagaimanapun, sangat sensitif terhadap profil aliran dan memerlukan larian paip lurus yang panjang (biasanya 10 diameter hulu dan 5 hiliran) untuk tepat.

5. Apakah perbezaan antara meter aliran minyak mekanikal dan digital?
Meter aliran minyak mekanikal (biasanya meter Gear Oval) menggunakan daftar fizikal untuk memaparkan jumlah aliran dan tidak memerlukan kuasa luaran. Meter aliran minyak digital menggunakan penderia dan pemancar elektronik untuk menyediakan paparan digital, serta output elektronik (seperti 4-20mA atau nadi) atau MODBUS RTU atau HART untuk sambungan ke sistem kawalan (PLC), pembalak data atau paparan jauh.

6. Bagaimanakah saya mengukur kadar aliran minyak yang sangat rendah (cth, ml/min)?
Untuk pengukuran ketepatan aliran minyak yang sangat rendah, seperti dalam suntikan aditif bahan api atau R&D, anda harus menggunakan meter aliran mikro. Kedua-dua meter aliran gear bujur mikro dan meter aliran jisim mikro-Coriolis direka khusus untuk tujuan ini, menawarkan ketepatan yang tinggi untuk aplikasi yang mencabar ini. Maklumat lanjut tentang meter aliran minyak kadar aliran rendah : Meter aliran rendah untuk minyak

7. Apakah meter aliran terbaik untuk minyak berkelikatan tinggi?
Kedua-dua Oval Gear dan Coriolis flow meter sangat baik untuk minyak berkelikatan tinggi. Jika minyak bersih, meter Oval Gear ialah pilihan yang sangat tepat dan menjimatkan kos. Jika minyak mengandungi pepejal, mempunyai kelikatan yang sangat tinggi, atau memerlukan pengukuran jisim, meter Coriolis adalah penyelesaian terbaik.

8. Meter aliran minyak manakah yang terbaik untuk pemindahan jagaan?
Untuk pemindahan jagaan (aplikasi pengebilan) di mana ketepatan adalah keperluan kewangan dan kontrak, Coriolis Mass Flow Meter ialah standard industri yang tidak dipertikaikan kerana ketepatan yang tinggi dan keupayaan pengukuran jisim langsung. Walau bagaimanapun, untuk aplikasi dengan bajet terhad di mana minyaknya bersih, Meter Aliran Gear Oval berketepatan tinggi juga boleh menjadi pilihan yang sesuai.

9. Bolehkah meter aliran ultrasonik digunakan untuk minyak?

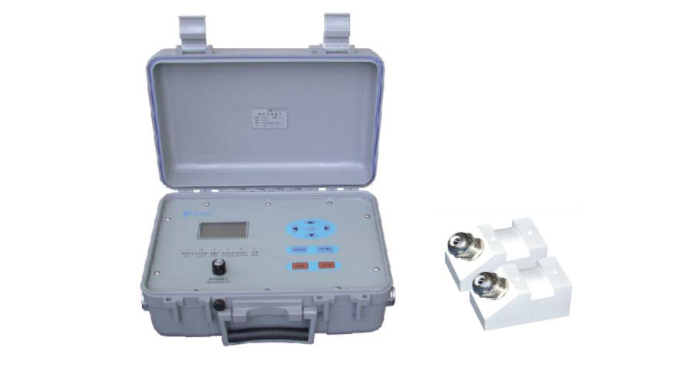

Ya, meter aliran ultrasonik Doppler boleh menjadi pilihan tidak mengganggu yang baik, tetapi ia mempunyai keperluan utama: minyak mesti mengandungi zarah atau gelembung gas untuk meter berfungsi. Ia tidak sesuai untuk minyak yang bersih dan ditapis.

10. Apakah meter aliran minyak yang paling kos efektif?

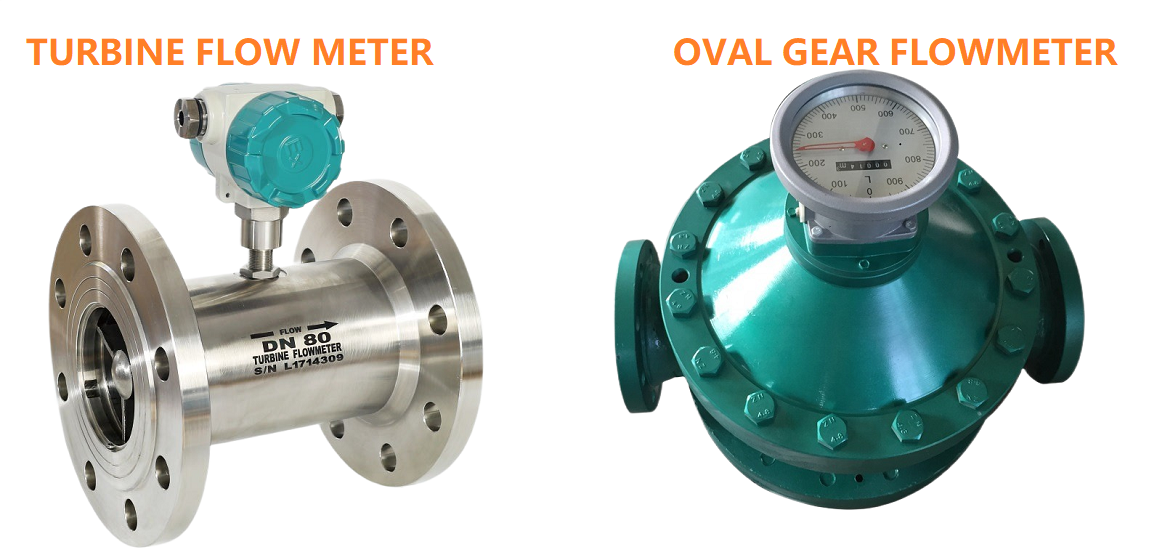

Untuk minyak bersih dan berkelikatan rendah seperti diesel, Meter Aliran Turbin Cecair biasanya merupakan pilihan yang paling menjimatkan kos. Untuk aplikasi yang lebih likat atau menuntut di mana kos masih menjadi faktor utama, Oval Gear Flow Meter menawarkan keseimbangan harga dan prestasi terbaik.
