Minyak pengubah, medium penebat dan penyejukan kritikal dalam peralatan elektrik, memerlukan pemantauan aliran yang tepat untuk memastikan keselamatan operasi dan kecekapan tenaga. Meter aliran gear bujur , ia adalah sejenis meter aliran anjakan positif (meter aliran PD), yang terkenal dengan ketepatan dan ketahanan yang tinggi, cemerlang dalam mengukur pelbagai jenis minyak, seperti diesel, minyak mentah, minyak tanah, minyak sayuran, aliran volumetrik minyak pengubah. Artikel ini meneroka prinsip kerja sensor aliran gear bujur, ciri teknikal, kriteria pemilihan dan aplikasi industri.

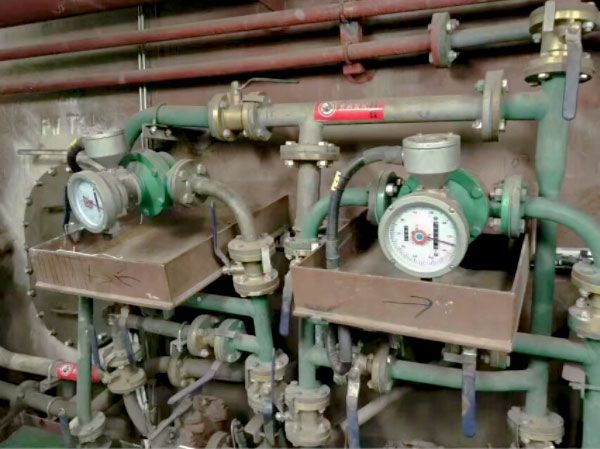

oval gear flow meters application in transformer oil measurement

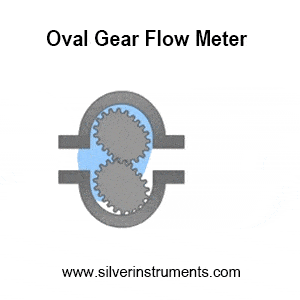

Cara Meter Aliran Gear Oval Berfungsi


Meter aliran gear bujur menggunakan dua gear bujur berputar untuk mengukur isipadu bendalir. Minyak pengubah mengalir melalui meter, didorong oleh perbezaan tekanan, mewujudkan "ruang berbentuk bulan sabit" yang mengisi dan mengosongkan kitaran. Putaran gear mengira aliran kumulatif dan menjana isyarat aliran masa nyata.



Reka bentuk mekanikal ini tidak memerlukan elektronik, menjadikannya sesuai untuk persekitaran yang mudah meletup atau EMI tinggi. Oleh kerana prestasi anti-gangguan yang unggul, meter aliran mekanikal sering digemari oleh pelanggan. Ia juga bebas kelikatan, memastikan prestasi stabil untuk minyak pengubah (biasanya 10–50 mPa·s). Meter aliran turbin cecair sering digunakan untuk mengukur minyak, tetapi meter aliran turbin cecair hanya boleh mengukur minyak kelikatan rendah seperti diesel, minyak ikan, minyak kacang tanah, minyak makan, dll. Kadang-kadang kelikatan minyak pemindahan agak tinggi, dan kesan pengukuran turbin cecair tidak baik.


Kelebihan Utama untuk Pengukuran Minyak Transformer

  • Ketepatan Tinggi & Kebolehulangan
Ketepatan sehingga ±0.5% (sesetengah model ±0.2%), memenuhi piawaian industri dan perdagangan yang ketat. Meter aliran anjakan positif ialah meter aliran ketepatan tinggi tradisional yang digunakan secara meluas oleh ramai orang.

  • Julat Operasi yang Luas
oSuhu: -30°C hingga +200°C, sesuai untuk permulaan sejuk dan aplikasi pengukuran aliran minyak suhu tinggi.
oTekanan: Menyokong 1.6–6.3 MPa, sesuai untuk saluran paip minyak pengubah tekanan tinggi.

  • Rintangan Kakisan
Pembinaan keluli tahan karat atau besi tuang menentang kekotoran berasid dalam minyak pengubah.

  • Penyelenggaraan Rendah & Awet Muda
meter aliran gear bujur mempunyai reka bentuk mekanikal yang ringkas dan pembinaan yang teguh. Penapisan yang betul menghalang kerosakan serpihan, memastikan sensor aliran gear bujur dengan kebolehpercayaan jangka panjang dengan penyelenggaraan yang rendah.

Garis Panduan Pemilihan & Pemasangan untuk meter aliran Minyak Transformer

1. Parameter Kritikal
  • Julat Kelikatan: Pastikan keserasian dengan minyak transformer (cth, 0.6–200 mPa·s). Meter alir gear elips boleh mengukur kadar aliran minyak sehingga 2000cp, tetapi jika melebihi 200cp, ia tergolong dalam meter alir kelikatan tinggi (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html)dan perlu dirujuk dan dibeli daripada silverinstr.ruent
  • Pilihan Output: Meter aliran jenis mekanikal atau Instrumen Automasi Perak boleh membuat meter aliran gear bujur digital dengan Pulse, 4–20mA atau RS485 untuk penyepaduan sistem.
  • Bahan: Keluli karbon, besi tuang atau keluli tahan karat (cth, 304SS ) untuk minyak tidak menghakis atau cecair menghakis.
  • Saiz Meter Aliran minyak pengubah : Kami menawarkan meter aliran minyak pengubah dalam saiz antara 2mm hingga 8 inci (DN2 hingga DN200).

Di bawah ialah jadual rujukan untuk julat aliran meter aliran gear bujur untuk minyak transformer

Model DN Flow range for different accuracy (m3/h)
LC-10 10 (3/8”) 0.08-0.5 0.05-0.5
LC-15 15 (1/2”) 0.3-1.5 0.15-1.5
LC-20 20 (3/4”) 0.5-3 0.3-3
LC-25 25 (1”) 1-6 0.6-6
LC-40 40 (1.5”) 2.5-15 1.5-15
LC-50 50 (2”) 4.8-24 2.4-24
LC-B40,50 40.50 4-20 2-20
LC-B65 65(1.5 ”) 8-40 4-40
LC-80 80 (3”) 12-60 6-60
LC-100 100 (4”) 20-100 10-100
LC-150 150 (6”) 38-190 19-190
LC-200 200 (8”) 56-340 34-340
Accuracy Class 0.2 % 0.5

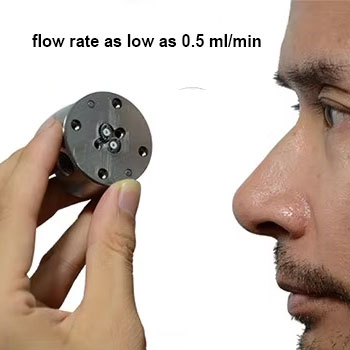

Jika anda mempunyai julat aliran yang lebih rendah daripada jadual di atas yang disenaraikan, sila hubungi silverinstruments.com, kami mempunyai meter aliran kecil untuk pengukuran minyak . Aliran min yang dapat kami kesan mencecah hingga 0.5 ml/min.
mini liquid flow meter sensor



2. Petua Pemasangan
- Lekapkan secara mendatar dengan paparan menegak untuk meminimumkan ralat.
- Pasang penapis di hulu untuk menyekat serpihan.
- Tambah penghapus udara untuk mengelakkan gangguan gelembung.

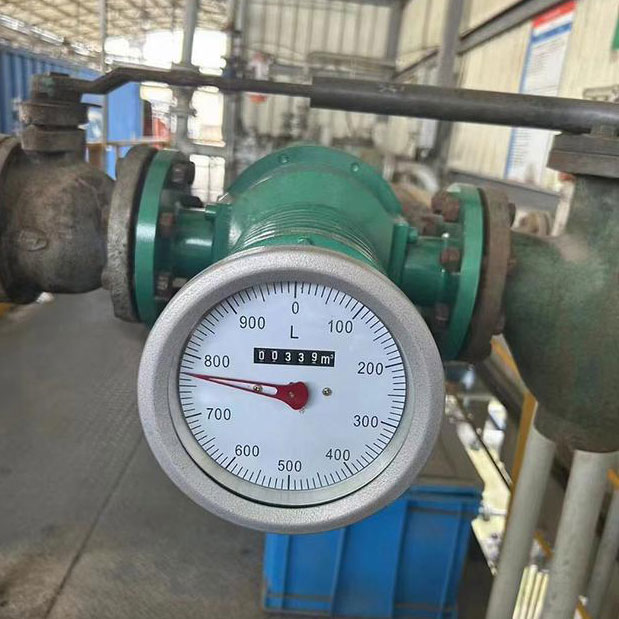

Di bawah adalah pemasangan biasa untuk meter aliran minyak transformer
transformer oil flow meter installation display


4. Aplikasi Industri
- Pengisian Minyak & Pemantauan Peredaran: Memastikan prestasi sistem penyejukan yang cekap.
- Pemindahan Jagaan Perdagangan: Pengukuran ketepatan tinggi sejajar dengan piawaian API/OIML.
- Penyelenggaraan Ramalan: Mengesan kebocoran atau penyumbatan melalui anomali aliran.

5. Perbandingan dengan Teknologi Lain
Tidak seperti meter aliran turbin atau meter aliran elektromagnet , meter gear bujur menawarkan:
-Tiada Keperluan Paip Lurus: Pemasangan fleksibel dalam ruang yang sempit.
-Kecekapan Kos: Penyelenggaraan yang lebih rendah berbanding meter elektronik yang kompleks.
-Pilihan mekanikal atau digital. Tidak kira anda memerlukan meter aliran minyak pengubah mekanikal atau meter aliran minyak digital, silverinstruments.com semuanya mempunyai penyelesaian.
-Meter aliran ketepatan tinggi. Anda boleh mendapatkan 0.2~0.5% pengukuran aliran ketepatan tinggi.

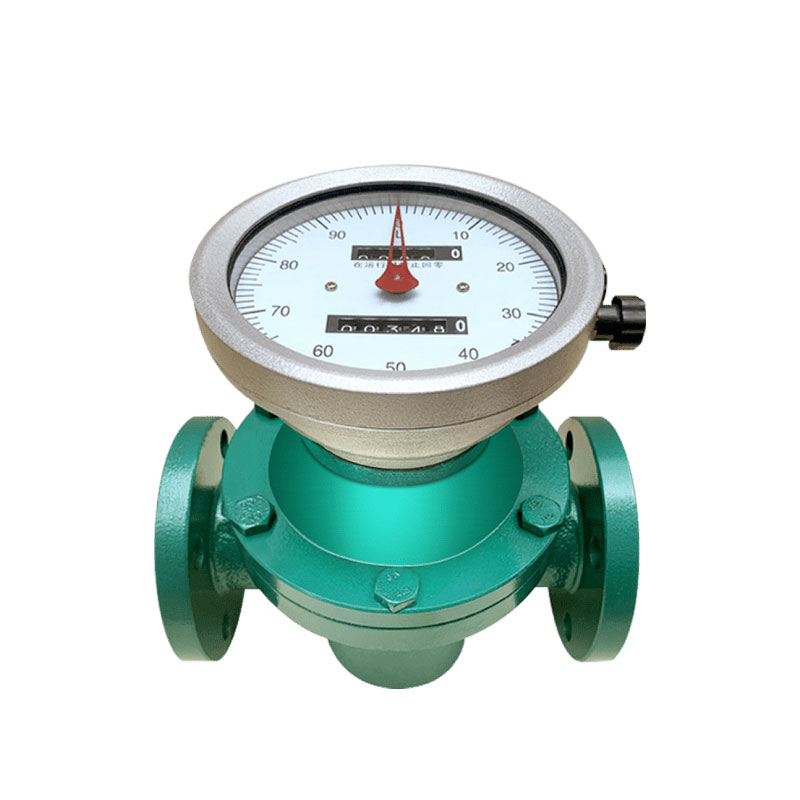

Meter aliran gear bujur untuk pengukuran aliran minyak pengubah
Meter aliran gear bujur untuk pengukuran aliran minyak pengubah dengan output nadi

Meter aliran gear bujur sesuai untuk pengukuran aliran minyak pengubah kerana ketepatan, kebolehsuaian dan keteguhannya. Pemilihan yang betul (sifat minyak yang sepadan dan keadaan operasi) dan pemasangan memastikan prestasi yang boleh dipercayai. Untuk sistem kuasa, mereka meningkatkan kecekapan operasi sambil mengurangkan kehilangan tenaga dan kos. Hubungi silverinstruments.com untuk mendapatkan harga rendah anda dan meter aliran minyak yang sesuai.
