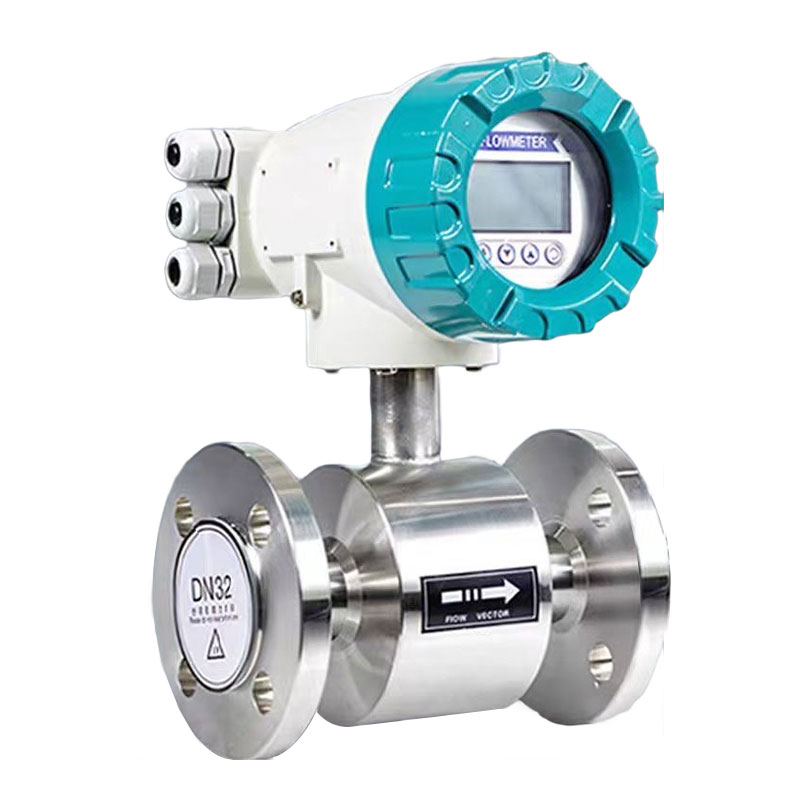

Meter Aliran Asid Fosforik

Meter aliran elektromagnet boleh mengukur asid fosforik yang sangat menghakis. Ia juga merangkumi maklumat teknikal yang berguna seperti pemilihan meter aliran asid, arahan pemasangan, dsb .

Apakah asid fosforik?

Aplikasi asid fosforik yang luas memerlukan pengukuran aliran

Asid fosforik mempunyai formula kimia HPO₄. Ia adalah asid yang sangat penting yang bukan organik. Ia adalah cecair jernih dan tidak berwarna yang rasanya tidak menyenangkan dan boleh mencederakan anda. Asid fosforik agak stabil pada suhu bilik, tetapi ia boleh cepat menghakis logam. Bergantung pada kekuatannya, asid fosforik boleh dibuat menjadi bentuk lemah dan kuat. Asid fosforik biasanya digunakan dalam pembuatan pada kepekatan kira-kira 85%.

Dalam industri, asid fosforik digunakan dalam pelbagai cara. Ia biasanya digunakan untuk mengeluarkan baja fosfat, seperti superfosfat dan diamonium fosfat, yang sangat penting untuk menghasilkan tanaman. Asid fosforik juga merupakan pengatur rasa masam dan pengawet yang biasa dalam industri makanan. Ia juga digunakan untuk menghilangkan karat dan menjadikan permukaan logam terfosfat. Ia digunakan untuk menghasilkan beberapa ubat fosfat dalam sektor farmaseutikal.

Di mana hendak menggunakan asid fosforik?

Terdapat banyak kegunaan asid fosforik, tetapi yang paling popular ialah:

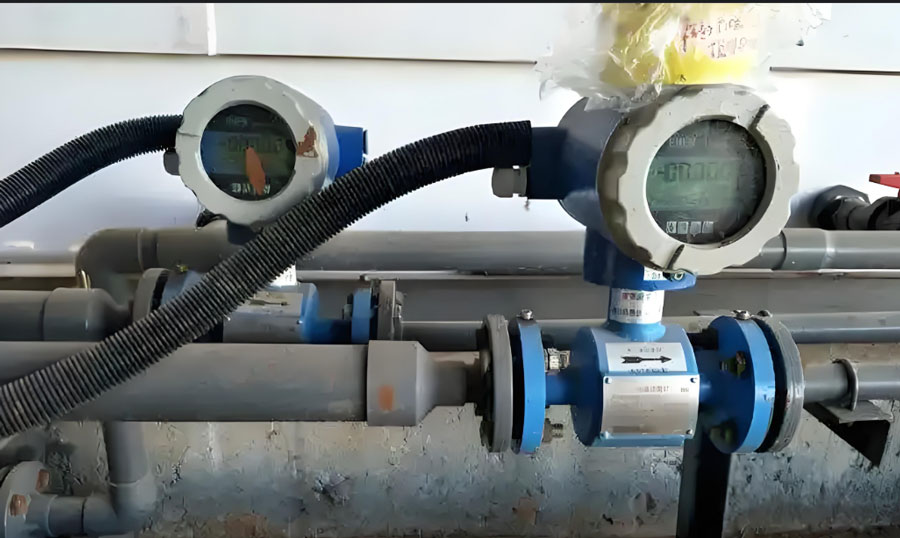

Aplikasi luas meter aliran asid fosforik

Lebih daripada 80% asid fosforik digunakan oleh industri baja. Asid fosforik digunakan untuk mengeluarkan pelbagai baja fosfat, termasuk superfosfat, monoammonium fosfat dan diamonium fosfat. Baja ini membekalkan tanaman dengan fosforus yang diperlukan untuk berkembang maju dan amat penting untuk meningkatkan hasil pertanian.

Dalam industri makanan, asid fosforik biasanya digunakan untuk mengurangkan pH, memastikan makanan segar dan menjadikannya lebih berasid. Asid fosforik terdapat dalam banyak minuman berkarbonat yang kita minum, seperti kola. Ia boleh menjadikan minuman terasa masam. Asid fosforik juga digunakan untuk menjadikan daging terasa lebih enak dan menyimpan lebih banyak air dalam masa yang sama.

Asid fosforik biasanya digunakan dalam perniagaan logam untuk menghilangkan karat dan memfosfatkan logam. Ia boleh menghilangkan karat dari permukaan logam dan menghasilkan filem pelindung fosfat pada permukaan logam, yang menjadikan logam kurang mudah terhakis. Banyak syarikat, seperti syarikat yang membuat kenderaan dan peralatan untuk rumah, banyak menggunakannya.

Dalam perniagaan farmaseutikal, asid fosforik digunakan untuk mengeluarkan beberapa ubat fosfat, seperti klorokuin fosfat dan kodeina fosfat. Ubat-ubatan ini sangat penting untuk pemulihan.

Isu dengan mengukur kadar aliran asid fosforik

Ia sentiasa mencabar untuk mendapatkan keputusan pengukuran aliran asid fosforik yang betul dalam automasi perindustrian atas sebab-sebab berikut:

agak menghakis: Asid fosforik agak menghakis, terutamanya kepada keluli biasa dan beberapa aloi. Sifat menghakis ini boleh merosakkan sensor aliran meter aliran standard dengan cepat, yang boleh menjadikan bacaan kurang tepat dan memendekkan jangka hayat peranti. Asid fosforik boleh menghakis kebanyakan logam pada pelbagai darjah.

Banyak perubahan kelikatan: Kelikatan asid fosforik banyak berubah bergantung pada suhu dan kepekatan. Bahan menjadi lebih pekat apabila ia menjadi lebih sejuk dan lebih pekat. Perubahan kelikatan ini boleh menjadikan meter aliran kurang tepat, terutamanya yang menggunakan dinamik bendalir untuk mengukur aliran.

Perubahan kekonduksian: Kekonduksian asid fosforik berubah mengikut kepekatan, yang boleh memberi kesan pada beberapa meter aliran. Asid fosforik memang menghantar elektrik pada tahap tertentu, tetapi perbezaan kekonduksian ini harus diingat semasa memilih meter aliran.

Masalah dengan meter aliran usang

Meter aliran tradisional kadangkala mempunyai masalah besar apabila ia bersentuhan dengan bahan kimia yang sangat menghakis seperti asid fosforik.

Asid fosforik bersentuhan langsung dengan bahagian bergerak meter aliran mekanikal seperti meter aliran turbin dan meter aliran gear bujur. Ini menjadikannya mudah berkarat dan pecah. Kelikatan asid fosforik yang meningkat juga boleh mengubah prestasi bahagian bergerak ini, yang boleh menyebabkan kesilapan tambahan dalam pengukuran.

× Meter aliran tekanan pembezaan: Memilih bahan tahan kakisan membantu mengurangkan masalah kakisan; tetapi ia akan menjadikan harga sensor aliran sangat mahal jika anda memilih bahan tantalum.

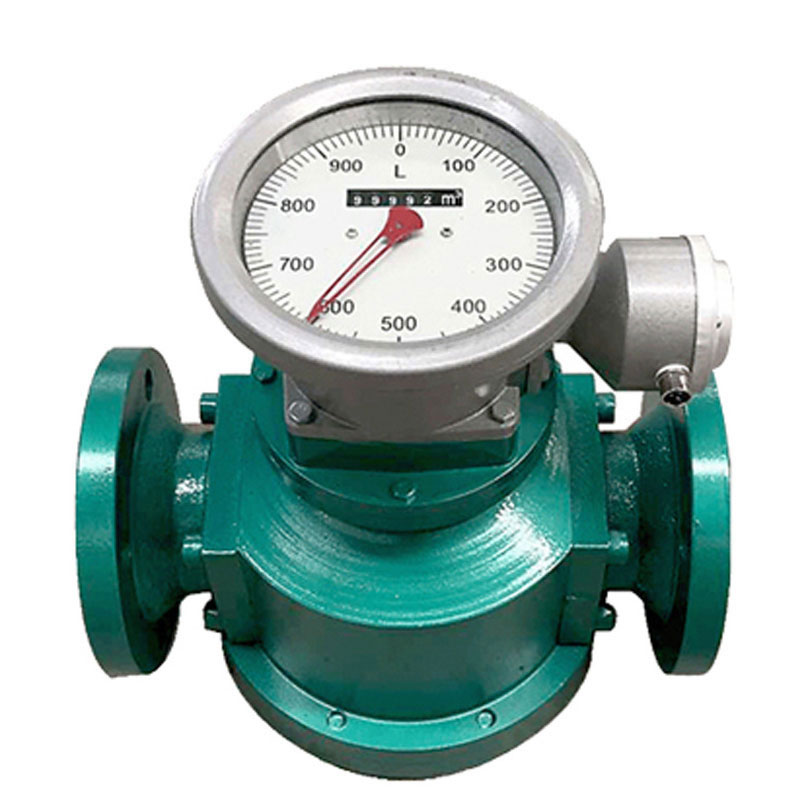

Meter aliran gear oval juga boleh terhakis oleh asid.

× Meter aliran gear bujur: meter aliran gear bujur ialah sejenis meter aliran anjakan positif, bahagian basah sensor diperbuat daripada besi tuang, keluli tuang atau keluli tahan karat. Walaupun ia mempunyai ketepatan yang tinggi untuk pengukuran aliran asid, tetapi gear bujur mudah terhakis.

× Meter aliran turbin: Meter aliran turbin boleh mengukur satu cecair tulen, tetapi larutan asid fosforik bersifat menghakis dan boleh menghakis pendesak, menjadikan jangka hayat meter aliran turbin sangat pendek. Oleh itu, ia tidak digalakkan.

Bagaimanakah meter aliran magnet berfungsi untuk asid fosforik?

Magmeter berfungsi kerana hukum aruhan elektromagnet Faraday. Apabila cecair konduktif seperti larutan asid fosforik bergerak melalui medan magnet, ia menghasilkan daya gerak elektrik yang teraruh. Kelajuan aliran cecair berkait secara langsung dengan kekuatan daya gerak elektrik ini.

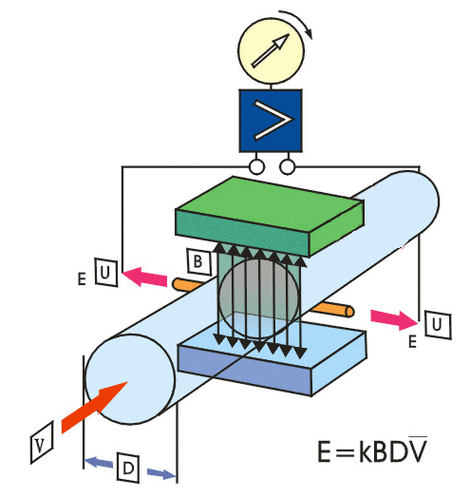

Bagaimana meter aliran magnet berfungsi untuk asid fosforik

Untuk menghasilkan medan magnet yang berserenjang dengan paksi saluran paip, meter aliran magnet siri SHD meletakkan sepasang gegelung pengujaan pada tiub pengukur magmeter. Daya Lorentz akan bertindak ke atas ion dalam cecair konduktif, seperti asid fosforik, apabila ia mengalir melalui medan magnet ini. Ini akan menyebabkan ion positif dan negatif berhijrah ke arah kedua-dua hujung saluran paip. Ini akan membuat perbezaan keupayaan pada elektrod pada kedua-dua hujung saluran paip. Perbezaan keupayaan inilah yang menyebabkan daya gerak elektrik teraruh, dan jumlahnya berkait secara langsung dengan kelajuan cecair mengalir secara purata.

Untuk mencari kadar aliran isipadu cecair, anda boleh mengukur daya elektromotif teraruh dan mendarabkannya dengan luas keratan rentas saluran paip. Cecair yang diukur tidak akan rosak oleh sifat menghakis cecair kerana tiada bahagian mekanikal bergerak yang menyentuhnya.

Meter aliran magnetik siri SHD sangat tepat dan boleh mengukur aliran asid fosforik daripada aliran yang sangat kecil kepada aliran yang sangat besar. Kehilangan tekanannya juga hampir sifar, jadi ia tidak akan menghalang rawatan.

Bagaimana untuk memilih meter aliran elektromagnet yang boleh mengukur aliran asid fosforik?

Apabila memilih meter aliran elektromagnet untuk menguji asid fosforik, anda harus memikirkan perkara berikut:

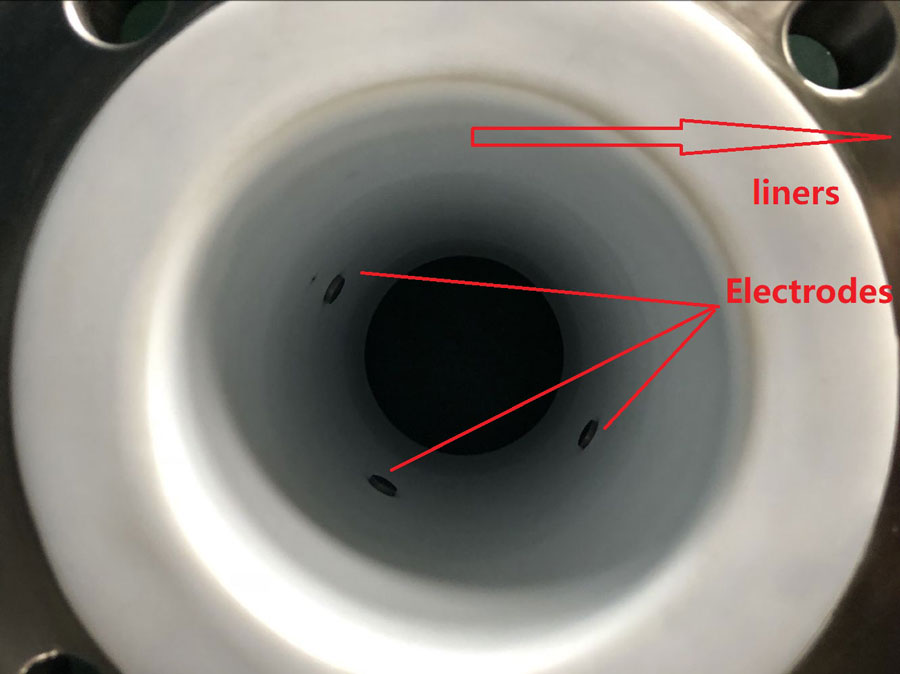

Pelapik dan elektrod meter aliran magnetik

Perkara yang paling penting adalah memilih bahan yang sesuai untuk elektrod. Keluli tahan karat 316L, Hastelloy C, logam tantalum dan bahan lain tidak berkarat apabila bersentuhan dengan asid fosforik. Kebanyakan cecair berfungsi dengan baik dengan elektrod keluli tahan karat 316L. Tetapi jika anda memerlukan rintangan kakisan yang lebih tinggi atau bekerja dengan tahap asid fosforik yang tinggi, adalah disyorkan untuk menggunakan elektrod yang diperbuat daripada logam tantalum.

Memilih bahan pelapik: Bahan pelapik di bahagian dalam tiub pengukur adalah sama pentingnya. Politetrafluoroetilena (PTFE atau Teflon) adalah pilihan terbaik kerana ia tidak mengubah kekonduksian asid fosforik dan sangat tahan terhadap kakisan, harga PTFE (Teflon) juga murah, namun silverinstruments.com juga boleh menyediakan bahan pelapik yang lebih teguh seperti PFA dan F46, ia boleh menahan suhu yang lebih tinggi sekitar 150-160 °C.

Di bawah ini kami senaraikan pelapik magmeter dan bahan elektrod untuk suhu dan kepekatan asid fosforik yang berbeza.

Carta Pemilihan Elektrod dan Bahan Lapisan untuk Meter Aliran Elektromagnetik

Keserasian Asid Fosforik

A - Sesuai/Disyorkan | B - Boleh Digunakan/Diterima | C - Tidak disyorkan | N - Tidak sesuai | X - Tahan kakisan (untuk sesetengah keadaan) | R - Suhu bilik | Tepu - Tepu | (W) - Suhu tertinggi yang disyorkan untuk bahan ini

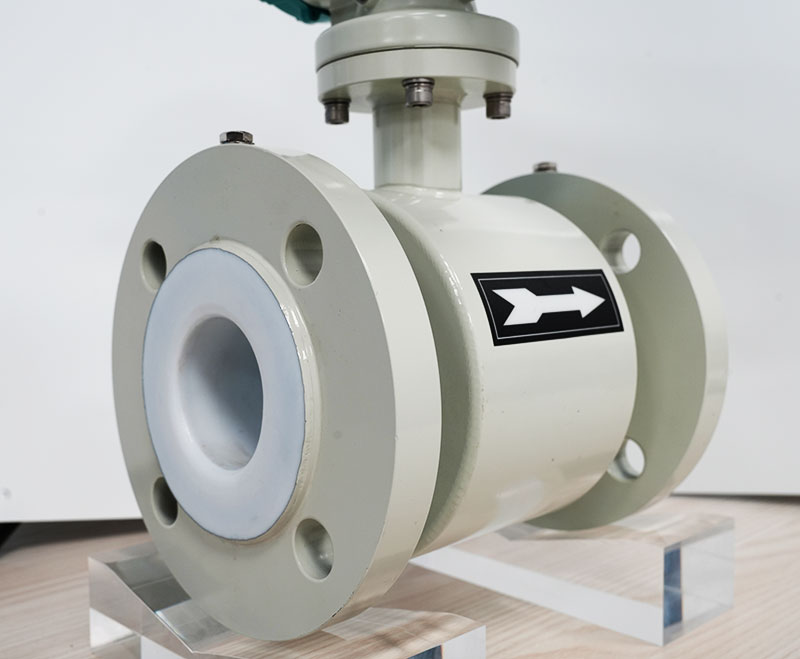

Flange dan perumah meter aliran magnet siri SHD diperbuat daripada keluli karbon dalam keadaan normal, pilihan dengan keluli tahan karat

Memilih bahan perumah meter aliran magnetik: Bahan perumah dan bebibir meter aliran tidak bersentuhan dengan asid fosforik. Dalam keadaan biasa, perumah keluli karbon sudah memadai. Walau bagaimanapun, persekitaran di mana meter aliran digunakan kadangkala boleh menghakis, dan pengguna bimbang bahawa perumah meter aliran mungkin berkarat selepas penggunaan jangka panjang. silverinstruments.com menawarkan pilihan perumah keluli tahan karat 304 dan 316, dengan perumah keluli tahan karat lebih tahan terhadap persekitaran yang menghakis.

Asid fosforik memang mengalirkan elektrik pada tahap tertentu, tetapi masih penting untuk menetapkan kekonduksian minimum asid fosforik yang diuji sebelum menggunakan meter aliran elektromagnet. Kebanyakan masa, kekonduksian asid fosforik memenuhi semua piawaian untuk meter aliran elektromagnet. Tetapi ini perlu diuji untuk sebarang asid fosforik cair tertentu.

Penarafan suhu dan tekanan: Pilih penarafan suhu dan tekanan yang sesuai untuk keadaan proses. Pada suhu yang lebih tinggi, asid fosforik merosakkan benda dengan lebih cepat. Ini bermakna apabila anda bekerja dengan suhu tinggi, anda harus menggunakan bahan yang kurang berkemungkinan berkarat.

Tahap perlindungan: Memandangkan tempat asid fosforik dihasilkan boleh menjadi keras, adalah disyorkan untuk memilih meter aliran elektromagnet dengan tahap perlindungan yang lebih tinggi, seperti IP67 atau IP68, untuk memastikan ia berfungsi dengan baik dalam tetapan ini.

Pilih jumlah ketepatan dan julat yang betul berdasarkan apa yang anda perlukan. Anda boleh menggunakan meter aliran elektromagnet berketepatan tinggi yang tepat sehingga ± 0.2% jika anda perlu mengukur sesuatu dengan sangat tepat.

Bagaimana untuk memasang meter aliran elektromagnet dengan betul untuk asid fosforik?

Apabila mengukur benda seperti asid fosforik yang sukar dicari, adalah sangat penting untuk memasang meter aliran elektromagnet dengan cara yang betul supaya ia menawarkan nilai yang tepat.

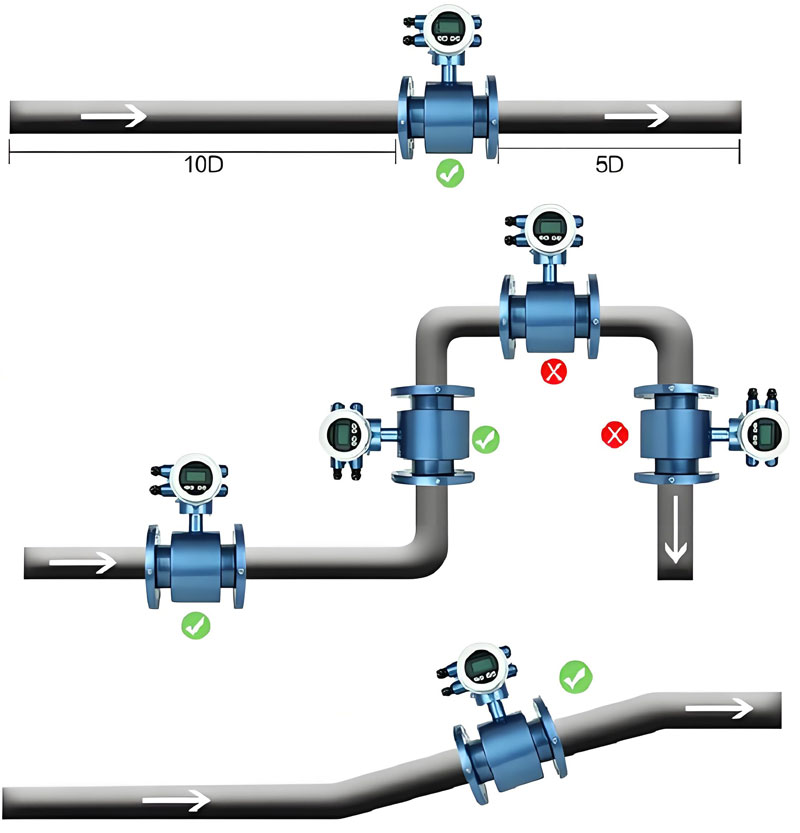

Pasang meter aliran asid dengan betul untuk mendapatkan hasil pengukuran yang terbaik

Memilih lokasi terbaik untuk dipasang: Letakkan meter aliran elektromagnet di bahagian sistem saluran paip di mana bendalir mengisinya. Untuk mengelakkan pembentukan gelembung, ia tidak boleh diletakkan berhampiran bahagian atas saluran paip. Anda juga harus mengelakkannya daripada meletakkannya di tempat yang mungkin berlaku tekanan negatif, kerana ini boleh mencederakan lapisan.

Untuk memastikan ukuran adalah betul, perlu ada bahagian paip lurus yang mencukupi sebelum dan selepas meter aliran elektromagnet. Bahagian paip lurus yang berada sebelum paip hendaklah 5 hingga 10 kali ganda diameter paip, dan bahagian paip lurus yang berada selepas paip hendaklah 2 hingga 3 kali ganda diameter paip. Panjang bahagian paip lurus perlu lebih panjang jika terdapat siku dan injap di hulu yang menyekat aliran.

Keperluan pembumian: Meter aliran elektromagnet perlu dibumikan dengan betul agar berfungsi dengan baik. Pastikan kedua-dua peralatan dan sistem saluran paip dibumikan dengan betul. Anda perlu memasang cincin pembumian khusus jika saluran paip tidak diperbuat daripada logam atau diliputi bahan yang tidak mengalirkan elektrik. Secara amnya, paip asid fosforik mungkin paip plastik dan bukannya paip besi yang biasa digunakan, kerana larutan asid fosforik mempunyai sifat menghakis yang kuat. Apabila memasang meter aliran elektromagnet pada paip plastik, cincin pembumian diperlukan, dan kita perlu memilih cincin pembumian yang sama dengan bahan elektrod.

Sokongan saluran paip : Meter aliran magnet kadangkala sangat berat, terutamanya sensor aliran magnet dengan diameter besar, seperti meter aliran asid 4” atau meter aliran asid 6 inci. Untuk meminimumkan tekanan pada badan meter aliran yang dihasilkan oleh saluran paip, sokongan perlu diletakkan berhampiran sensor meter aliran.

Terminal elektrik meter aliran magnetik

Sambungan elektrik: Ikut buku manual yang bersama-sama dengan meter aliran magnet siri SHD untuk menyambungkannya ke bekalan kuasa, sila catatkan plat nama pada meter aliran, sama ada 24VDC atau 220V AC. Beri perhatian khusus kepada bagaimana kabel isyarat dibumikan dan dipindahkan. Isu keserasian elektromagnet harus diberi pertimbangan yang lebih apabila terdapat banyak gangguan elektromagnet.

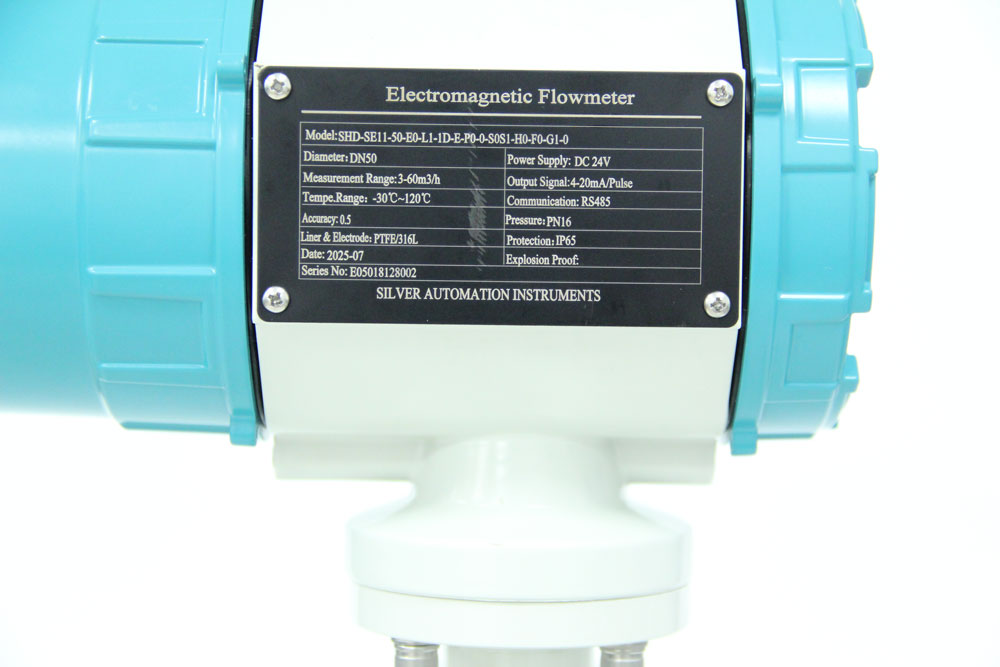

Beri perhatian kepada plat nama meter aliran asid.

Penyelenggaraan: Apabila anda memasang meter aliran elektromagnet daripada silverinstrument.com, anda perlu memikirkan bagaimana ia perlu diselenggara pada masa hadapan dan memastikan terdapat ruang yang cukup di sekelilingnya untuk pemeriksaan jurutera dan melakukan kerja-kerja penyelenggaraan rutin.

Disebabkan cara ia berfungsi dan cara ia dibuat, meter aliran elektromagnet merupakan teknik yang ideal untuk mengukur kadar aliran asid fosforik. Tiada bahagian yang bergerak di dalamnya, dan asid fosforik tidak akan memakannya. Ia sangat stabil, mempunyai kehilangan tekanan yang rendah, dan boleh digunakan untuk pelbagai perkara.

Apabila memilih dan menggunakan meter aliran elektromagnet untuk mengukur asid fosforik, perkara yang paling penting ialah memilih bahan yang betul, terutamanya untuk lapisan dan elektrod. Selain itu, pemasangan dan penyelenggaraan yang betul adalah penting untuk memastikan peralatan berfungsi dengan baik dan kekal stabil dari semasa ke semasa.

Meter aliran elektromagnet akan terus menjadi lebih baik dalam mengukur media menghakis seiring dengan peningkatan teknologi. Ini akan menjadikannya cara yang lebih baik untuk mengukur perkara seperti asid fosforik yang merupakan bahan kimia.
