Meter Aliran Anjakan Positif 12-Inci: Ketepatan, Ketahanan dan Prestasi

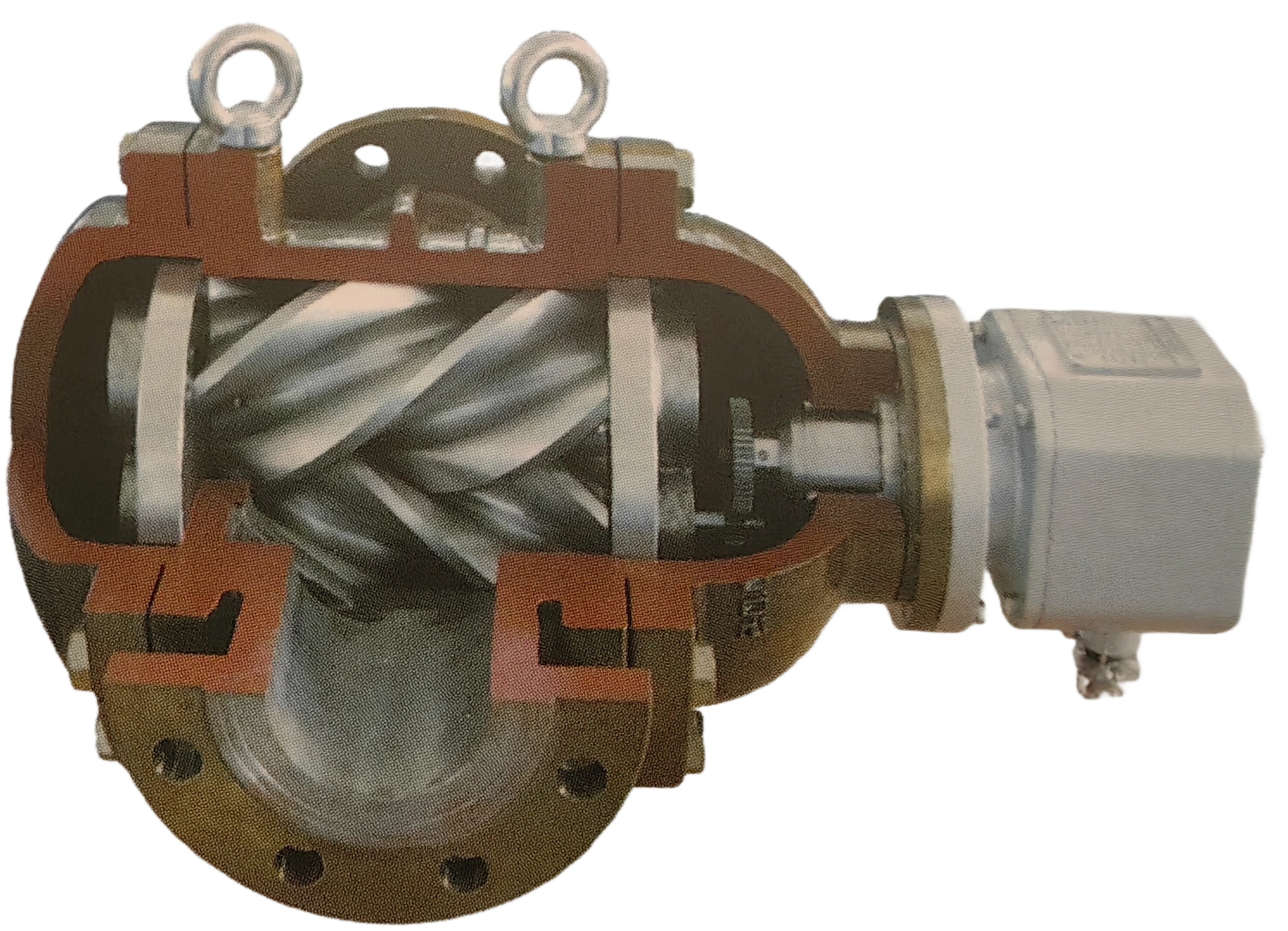

Meter Aliran Anjakan Positif Gear Heliks 12-Inci (DN300) untuk Minyak & Bahan Api

Walaupun meter aliran anjakan positif (PD) yang lebih kecil seperti model 2 inci, 3 inci atau 4 inci adalah perkara biasa, meter aliran anjakan positif 12 inci (DN300) jauh lebih sukar untuk diperolehi. Hanya beberapa pengeluar boleh membina meter PD berkapasiti besar dengan prestasi yang boleh dipercayai. Instrumen Automasi Perak adalah salah satu daripadanya. Meter aliran gear heliks 12 inci kami direka bentuk untuk bahan api, minyak, minyak mentah dan diesel , memberikan ukuran volumetrik yang tepat untuk aplikasi industri yang menuntut.

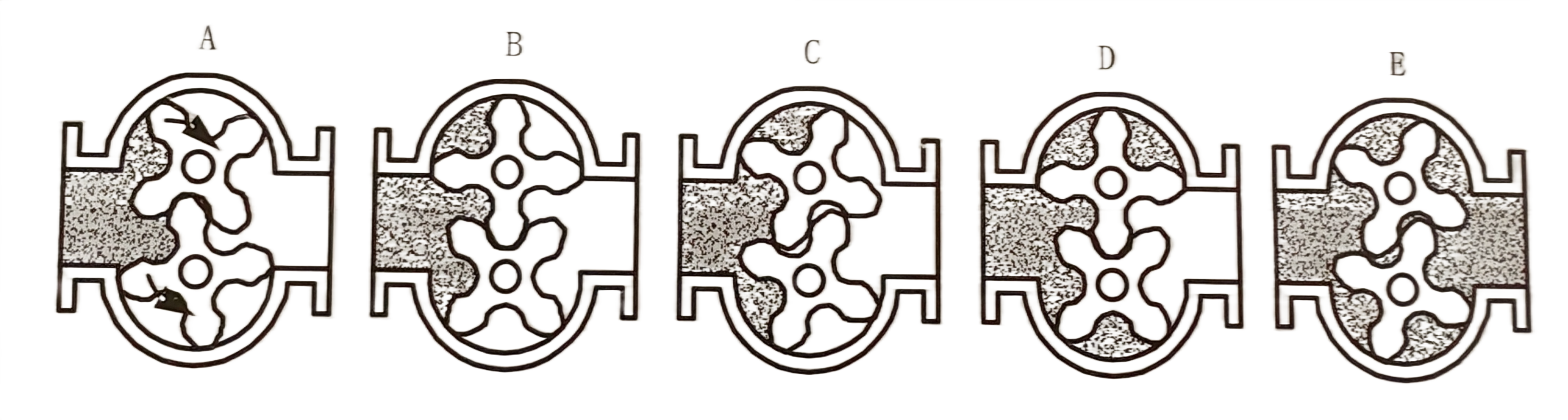

Prinsip Kerja: Bagaimana Meter Aliran PD Gear Heliks Mengukur Aliran

Meter aliran anjakan positif (PD) membahagikan bendalir kepada isipadu tetap dan boleh berulang. Dalam meter aliran gear heliks , dua rotor heliks yang dimesin dengan tepat berputar dalam ruang pengukur semasa cecair melaluinya. Setiap putaran penuh menyesarkan isipadu asas tetap, jadi jumlah bilangan putaran adalah berkadar terus dengan aliran isipadu.

Oleh kerana pemutar tidak bersentuhan antara satu sama lain atau dinding ruang, haus mekanikal adalah minimum dan hayat perkhidmatan dilanjutkan. Profil heliks memastikan aliran denyutan lancar dan rendah , mengurangkan getaran/riak tekanan yang boleh menjejaskan instrumen hiliran atau injap kawalan. Ini menghasilkan hingar yang lebih rendah, isyarat yang lebih stabil dan data yang tepat untuk kawalan automatik—sesuai untuk pemeteran minyak dan bahan api di mana bacaan yang stabil dan kebolehulangan jangka panjang adalah kritikal.

Ciri & Kelebihan Utama

1. Ketepatan tinggi & kebolehulangan — Sehingga ± 0.2% ketepatan dengan kebolehulangan yang sangat baik; sesuai untuk pemindahan hak penjagaan dan kawalan proses.
2. Keupayaan kelikatan lebar — Mengendalikan cecair sehingga 3500 cP , meliputi minyak berat/bitumen/pelincir (meter gear bujur biasanya sesuai dengan kelikatan yang lebih rendah; pemilihan bergantung pada keadaan proses).
3. Penurunan tekanan rendah & hingar rendah — Gear heliks meminimumkan rintangan aliran dan getaran mekanikal untuk bacaan yang lebih senyap dan stabil.
4. Rintangan suhu & tekanan — Sehingga 250 °C (dengan jaket pemanas) dan penarafan tekanan sehingga 900 psig (bergantung kepada model).
5. Output fleksibel — Daftar mekanikal atau pemancar elektronik dengan nadi, 4–20 mA, MODBUS RTU atau HART.
6. Bahan teguh — Keluli tahan karat, keluli tuang atau aloi aluminium (mengikut model) agar sesuai dengan cecair, tahap kakisan dan belanjawan yang berbeza.
7. Penyelenggaraan & penentukuran mudah — Mekanisme ringkas dan pemesinan ketepatan mengurangkan masa henti dan kos kitaran hayat.

Kekuatan ini menjadikan meter PD 12 inci sebagai pilihan serba boleh untuk penapisan petroleum, pemprosesan kimia, penjanaan kuasa, penjanaan bahan api marin dan logistik cecair pukal.

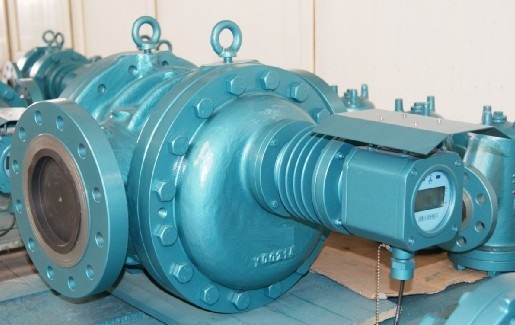

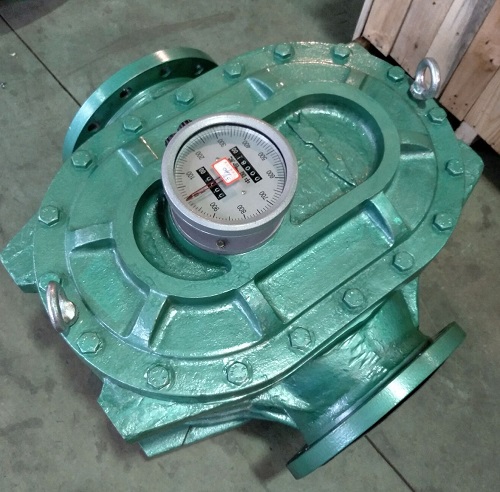

Meter Aliran Mekanikal 12-Inci untuk Pengukuran Bahan Api & Minyak

Meter aliran mekanikal 12 inci sesuai untuk pemindahan volum tinggi diesel, minyak bahan api, minyak mentah dan hidrokarbon lain. Ruang gear heliksnya menyediakan ukuran denyutan yang lancar dan rendah walaupun pada kadar yang tinggi (sehingga ~900 m³/j , bergantung kepada kelikatan). Daftar mekanikal memberikan paparan visual langsung—boleh dipercayai untuk tapak yang tidak mempunyai kuasa luaran. Dibina dengan keluli karbon dan keluli tahan karat, meter ini direka bentuk untuk jangka hayat yang panjang dalam persekitaran yang keras, daripada terminal pemuatan ke depoh bahan api dan sistem pengedaran minyak.

Aplikasi Merentas Industri

• Pengukuran aliran minyak dalam saluran paip, terminal dan kilang penapisan
• Pemeteran bahan api untuk diesel, minyak tanah, bahan api penerbangan
• Batching & blending kimia (cecair likat, pilihan jaket pemanas)
• Pemantauan minyak pelincir & hidraulik
• Pemindahan jagaan antara pembekal dan pengguna akhir
• Bitumen/asfalt dengan versi berjaket

Pembinaan & Bahan

Setiap unit mengandungi penderia aliran ketepatan , pelaras ketepatan , daftar mekanikal atau digital dan pemancar isyarat . Gear pemasaan terletak di luar ruang pengukur untuk menyegerakkan rotor tanpa sentuhan dalaman. Jaket pemanas pilihan (air panas/minyak/wap, biasanya ≤200 °C) membantu mengekalkan cecair likat pada keadaan optimum tanpa merosakkan badan meter. Kelas tekanan yang tersedia termasuk PN16, PN25, PN40 dan 6.3 MPa (khusus model). Reka bentuk badan tunggal atau dua badan tersedia untuk memadankan keperluan aliran dan pemasangan.

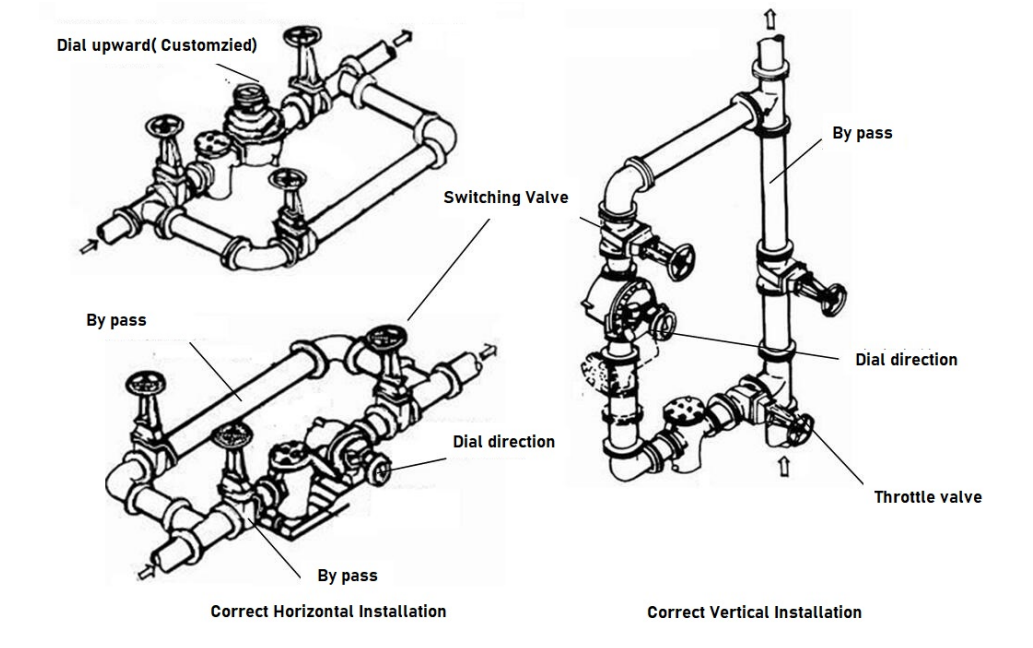

Garis Panduan Pemasangan

• Pasang penapis hulu untuk mengelakkan kemasukan serpihan.
• Gunakan pemisah gas jika terdapat gas/gelembung yang terperangkap.
• Padankan arah aliran dengan anak panah pada badan meter.
• Elakkan perubahan injap pantas yang menyebabkan kejutan tekanan .
• Beroperasi pada 40–80% aliran maksimum untuk ketepatan terbaik.
• Sediakan garisan pintasan jika pengukuran berterusan diperlukan semasa penyelenggaraan.
• Elakkan penentukuran air untuk meter besi tuang/keluli tuang melainkan diluluskan secara khusus.

Ringkasan Prestasi Teknikal

• Saiz : 12-inci (DN300) — direka untuk saluran paip DN300 untuk mengukur kadar aliran cecair yang besar.
• Julat aliran : sehingga ~800–900 m³/j (biasa; bergantung pada kelikatan dan konfigurasi).
• Ketepatan : ±0.2% atau ±0.5% (bergantung kepada model/konfigurasi).
• Kebolehulangan : ≤ 1/3 daripada ralat asas.
• Suhu : −41 °C hingga +250 °C (dengan pilihan radiator/jaket suhu tinggi).
• Keupayaan kelikatan : sehingga 3500 cP .
• Output : Denyutan, 4–20 mA, HART atau paparan mekanikal.
• Penarafan tekanan : sehingga 6.3 MPa (khusus model).
• Kalis letupan : pilihan untuk kawasan berbahaya.

Kelikatan lwn. Aliran Biasa (12-Inci)

Nilai berikut adalah contoh berdasarkan aplikasi biasa dan tidak mewakili semua keadaan industri.

Mengapa Memilih Instrumen Automasi Perak

Sebagai pengeluar meter aliran berpengalaman di China , Instrumen Automasi Perak membekalkan anjakan positif , turbin , jisim Coriolis dan meter aliran magnet di seluruh dunia. Kami memberi tumpuan kepada produk berprestasi tinggi yang kos efektif dengan sokongan teknikal yang responsif. Setiap meter diuji sebelum penghantaran, dan sistem kualiti kami mematuhi piawaian antarabangsa (cth, ISO 9001, CE).

Kesimpulan

Meter aliran PD gear heliks 12 inci (DN300) daripada Instrumen Automasi Perak memberikan ukuran isipadu yang tepat dan stabil untuk minyak , bahan api dan aplikasi cecair pukal yang lain. Dengan bahan lasak, I/O yang fleksibel, pilihan jaket dan servis yang dipermudahkan, ia menawarkan kebolehpercayaan dan jumlah kos pemilikan yang diharapkan oleh pengguna industri.

Sama ada anda menguruskan rangkaian pengedaran minyak, kemudahan penyimpanan bahan api atau talian pemindahan bahan kimia, meter PD 12 inci kami memastikan setiap titisan dikira—dengan tepat dan cekap.

Soalan Lazim — Meter Aliran Anjakan Positif 12-Inci (DN300).

1) Berapakah panjang bebibir ke bebibir (bersemuka) bagi meter aliran PD 12 inci?

Panjang biasa bersemuka untuk meter aliran anjakan positif 12 inci (DN300) ialah 800 mm.

2) Berapakah berat meter aliran anjakan positif 12 inci?

Anggaran berat bersih adalah kira-kira 890 kg . Berat penghantaran akhir mungkin berbeza mengikut pilihan dan bahan.

3) Adakah meter aliran PD 12 inci memerlukan larian lurus (paip lurus) untuk pemasangan?

Tiada larian lurus diperlukan. Tidak seperti kebanyakan meter jenis halaju, meter aliran PD gear heliks tidak memerlukan panjang lurus hulu/hilir.

4) Bolehkah meter PD 12 inci menggunakan daftar mekanikal (tiada kuasa luaran)?

ya. Daftar mekanikal tersedia untuk petunjuk tempatan tanpa kuasa. Pemancar elektronik juga adalah pilihan.

5) Adakah output nadi, 4–20 mA, atau MODBUS RTU tersedia?

ya. Kami boleh menyediakan output nadi , 4–20 mA dan MODBUS RTU . Sila nyatakan keperluan I/O anda semasa membuat pesanan.

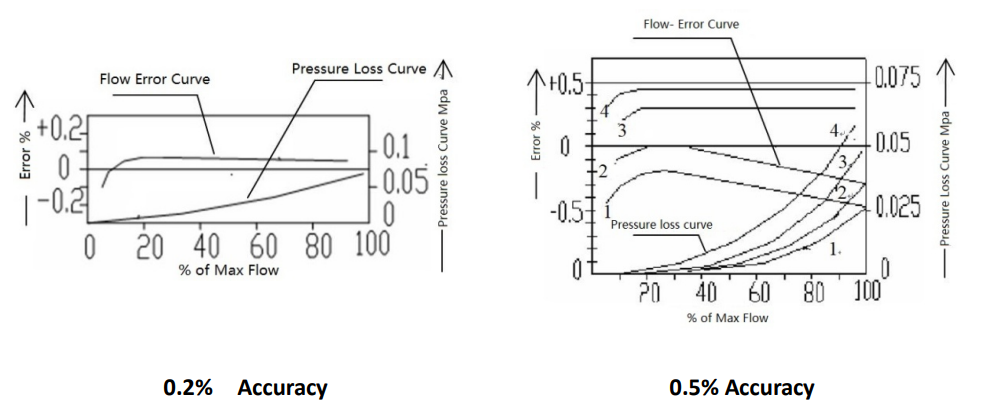

6) Bolehkah anda memberikan keluk penurunan tekanan (ΔP) untuk meter aliran PD 12 inci?

ya. Carta/lengkung penurunan tekanan boleh dibekalkan atas permintaan untuk memadankan kelikatan, kadar aliran dan suhu bendalir anda. Di bawah ialah keluk kehilangan tekanan untuk rujukan anda.
