Dalam pemprosesan kayu, penjanaan kuasa biojisim, dan industri pembuatan kertas, pengukuran tahap dalam silo habuk papan kayu telah lama menimbulkan cabaran yang ketara. Bahan yang kelihatan mudah ini membentangkan tiga perangkap ukuran peringkat utama:

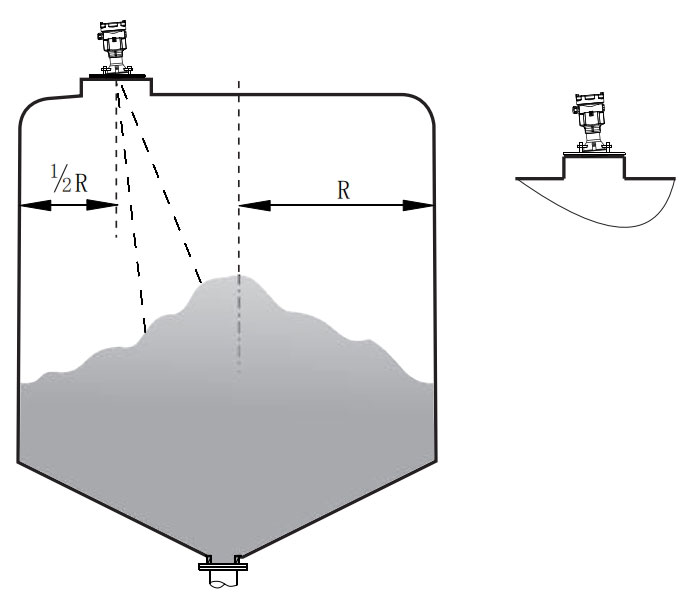

Cabaran Pengukuran: 1. Gangguan Habuk: Habuk kayu halus mencipta "kabus ukuran" semasa menyampaikan, habuk yang berterbangan menimbulkan cabaran untuk mengukur tahap serpihan kayu.
2. Sudut Bertenang Berbeza: Turun naik antara 35°-55° bergantung pada kandungan lembapan
3. Pemalar Dielektrik Rendah (ε≈1.8-2.5) menyebabkan pantulan isyarat lemah
4. Fenomena Merapatkan: Saling gentian mewujudkan rongga dan isyarat aras palsu
Sambungan gentian menghasilkan rongga dan isyarat tahap palsu
L tiruan Teknologi pengukuran tahap Konvensional
- Pemancar Tahap Ultrasonik:
Debu menyerap gelombang akustik, menyebabkan >15% hanyutan ukuran
Apabila habuk papan terkumpul, jurang adalah agak besar, dan kesan pengukuran
tolok tahap ultrasonik adalah lemah.
- Pemancar Tekanan tenggelam:
Gentian kayu menjerat kuar menyebabkan kerosakan kekal. pemancar tekanan tenggelam digunakan untuk mengukur paras cecair, seperti air, diesel, minyak bahan api, tidak sesuai untuk serpihan kayu.

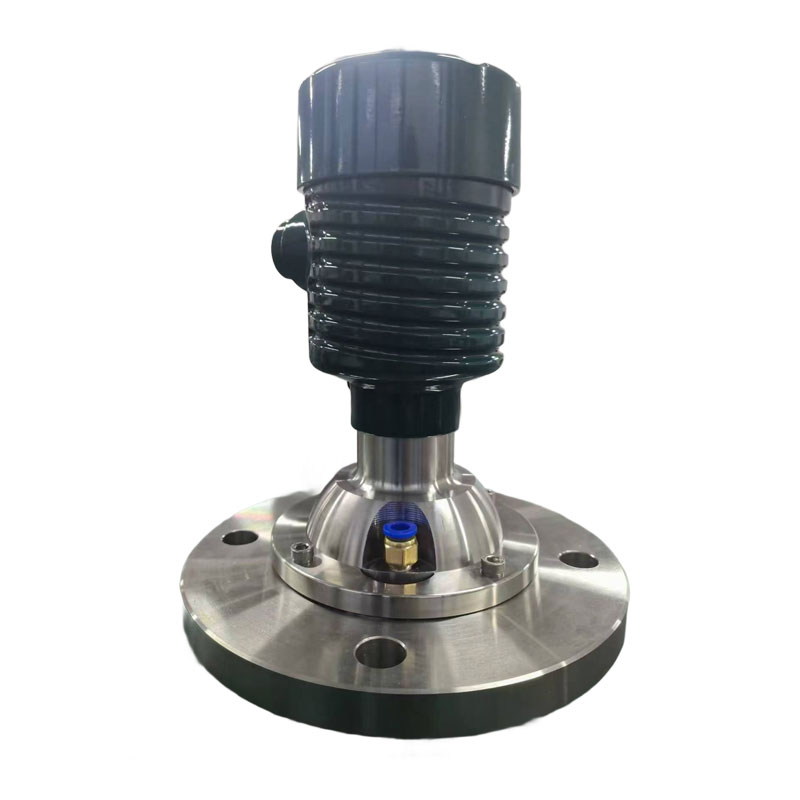

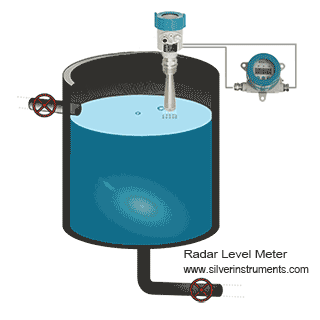

Pemancar Tahap Radar 80GHz: Merevolusikan Pengukuran Cip Kayu
Menggunakan teknologi Frequency Modulated Continuous Wave (FMCW) dengan gelombang mikro frekuensi tinggi 78-82GHz. Panjang gelombang 3.6mm (satu pertiga daripada radar 26GHz konvensional) digabungkan dengan sudut pancaran sempit 12° membolehkan pemfokusan yang tepat:
1. Gelombang mikro frekuensi tinggi menembusi awan debu
2. Rasuk sempit mengelakkan gangguan dinding
3. Algoritma pengesan permukaan dinamik mengendalikan permukaan yang tidak teratur
4. Teknologi peningkatan gema mengimbangi pantulan yang lemah
|
Parameter
|
Ultrasonic
|
26GHz Radar
|
80GHz Radar
|
|
Dust Penetration
|
≤30%
|
≤50%
|
≤85%
|
|
Beam Angle
|
12°-15°
|
20°
|
3°-12°
|
|
Min. Dielectric Constant
|
N/A
|
≥2.0
|
≥1.5
|
|
Bridging Detection
|
None
|
Limited
|
Intelligent
|
Spesifikasi Teknikal Utama pemancar aras cip kayu: - Julat Kekerapan: 78-82GHz (λ=3.6mm)
-Paras silo maksimum boleh mencapai 120m
- Ketepatan: ±2mm (walaupun dalam silo tinggi 10m~20m)
- Sudut Rasuk Boleh Laras: 3°/6°/12° (boleh dikonfigurasikan perisian)
- Suhu Proses: -40~200°C (dengan antara muka pembersihan udara)
- Bahan Antena: PTFE tertutup/seramik (anti-penyumbatan)
- Pemprosesan Isyarat: 64 spektrum/saat + pengecaman corak gema AI
- Output 4-20mA, pilihan dengan HART dan MODBUS RTU
- Sudut pelarasan bebibir sejagat, sesuai untuk pengukuran pepejal, saiz bebibir boleh menjadi 3",4",5"6" dan 8 inci.

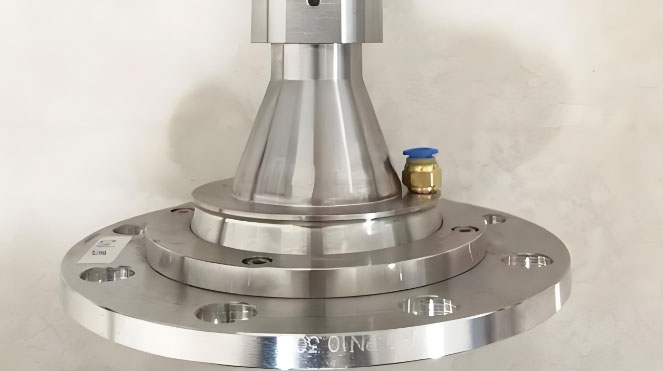

Bebibir gimbal untuk ukuran serpihan kayu pepejal
Kajian Kes Industri:
Loji kuasa biojisim dicapai selepas melaksanakan radar 80GHz:
1. Kestabilan pengukuran meningkat daripada 68% kepada 99.2%
2. Penjimatan penyelenggaraan tahunan: CNY 400,000
3. Penggunaan silo bertambah baik sebanyak 22%
4. Menghapuskan masa henti berkaitan penjembatan
