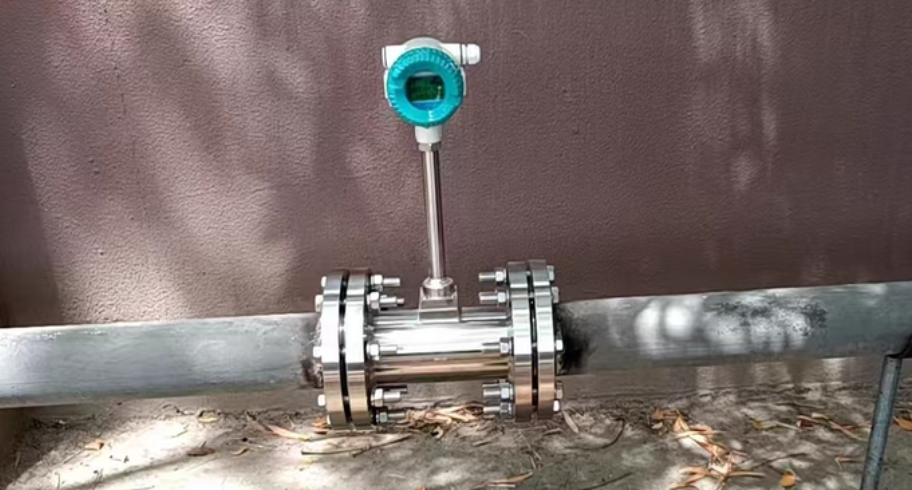

Meter aliran jisim udara termampat

Apakah meter aliran jisim udara termampat?

Meter aliran jisim udara termampat, secara ringkasnya, ialah instrumen yang mengukur secara langsung "berapa kilogram aliran udara melalui saluran paip", dengan unit kadar aliran seperti kg/jam, t/jam. Ia tidak seperti meter aliran vorteks tradisional atau meter aliran orifis, yang mengukur "aliran volumetrik" (m3/jam). Ini sangat berbeza dalam sistem udara termampat - kerana isipadu udara termampat berubah secara dramatik dengan tekanan dan suhu, tetapi jisim kekal malar. Contohnya, "meter padu (m3)" yang digunakan oleh peranti yang sama di bawah tekanan yang berbeza mungkin berbeza beberapa kali, tetapi "kilogram (kg)" iaitu aliran jisim pada asasnya stabil. Jadi, dalam senario di mana turun naik tekanan adalah perkara biasa dalam udara termampat, pengukuran dengan kadar aliran jisim benar-benar mencerminkan penggunaan dan penggunaan tenaga sebenar.

Mengapakah pengukuran aliran udara termampat saya sentiasa tidak tepat?

Sebab-sebab yang paling biasa bagi pengukuran sistem udara termampat yang tidak tepat adalah seperti berikut. Pertama, terdapat turun naik tekanan dan suhu. Banyak tapak hanya memasang tolok tekanan di saluran keluar meter aliran, mengabaikan perubahan ketumpatan yang disebabkan oleh perubahan tekanan hulu, terutamanya dalam sistem di mana berbilang pemampat udara disambungkan secara selari atau kerap dimuatkan dan dimunggah. Kesan suhu adalah sama pentingnya, kerana bacaan saluran paip dalaman dan luaran mungkin berbeza lebih daripada 10% antara musim panas dan musim sejuk.

Seterusnya ialah pergolakan saluran paip. Masalah paling biasa di tapak ialah memasang meter aliran udara termampat sejurus selepas siku, injap atau pengurang. Selepas melalui komponen ini, udara akan menghasilkan vorteks yang ganas, memerlukan bahagian paip lurus yang cukup panjang (biasanya memerlukan 10 kali diameter paip hulu dan 5 kali diameter paip hilir) untuk memulihkan aliran yang lancar. Banyak kilang memasang sensor aliran udara dalam jarak beberapa meter dari saluran keluar pemampat udara untuk menjimatkan masa, tetapi bacaannya melonjak mendadak.
Tambahan pula, terdapat air pemeluwapan dan kabus minyak. Udara termampat pasti membawa minyak dan air, dan jika bendasing ini melekat pada sensor, terutamanya prob meter aliran terma, ia akan menjejaskan ciri-ciri pelesapan haba dengan serius, yang membawa kepada hanyutan bacaan atau kerosakan. Banyak tapak hanya memasang penapis dalam saluran paip utama, mengabaikan penapisan sekunder di hadapan cabang atau instrumen.

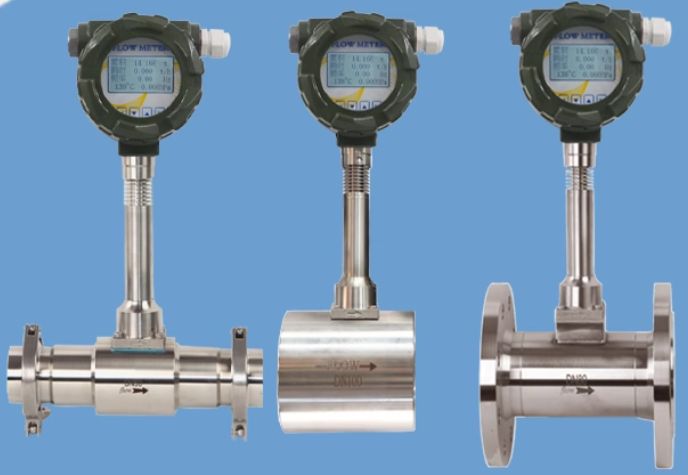

Bagaimana untuk memilih meter aliran jisim udara termampat yang betul?

Julat aliran udara termampat dan saiz saluran paip, suhu dan tekanan operasi

Pemilihan pertama sekali memerlukan penyediaan diameter paip dan julat aliran. Julat aliran harus memberikan tiga nilai: minimum, lazim dan maksimum, terutamanya aliran minimum - banyak sensor aliran udara termampat mengalami penurunan ketepatan yang mendadak pada kadar aliran yang rendah. Kedua, tekanan kerja dan suhu bukan sahaja harus dipertimbangkan berdasarkan nilai konvensional, tetapi juga keadaan kerja yang ekstrem.

Kualiti udara sering diabaikan.

Untuk menjelaskan takat embun tekanan dan kandungan minyak sistem, kebanyakan meter aliran boleh mengendalikan udara di bawah piawaian ISO 8573-1 Kelas 2 (takat embun tekanan -40°C, kandungan minyak ≤ 0.1 mg/m³); Jika ia lebih lembap atau berminyak, adalah perlu untuk memilih sensor aliran udara dengan reka bentuk anti pencemaran.

Udara termampat digital dengan output analog atau komunikasi digital

Isyarat output ditentukan mengikut sistem kawalan: output analog 4-20mA adalah yang paling universal, Modbus RTU sesuai untuk pemerolehan data, dan HART mudah untuk penyahpepijatan di tapak. Ketepatan tidak perlu diusahakan secara membuta tuli - untuk pemantauan penggunaan tenaga, kebolehulangan ± 1.5% selalunya lebih praktikal daripada ketepatan ± 1%.

Meter aliran haba untuk pengukuran aliran jisim udara termampat

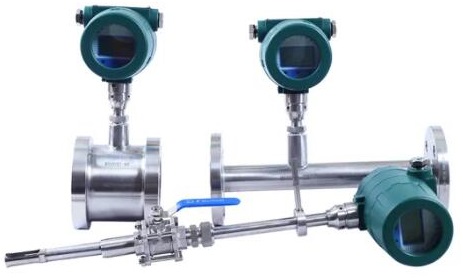

Meter aliran jisim terma untuk udara termampat

Prinsip

Meter aliran jisim terma amat sesuai untuk udara termampat kerana ia mengukur kadar aliran jisim secara langsung. Prinsipnya mudah: terdapat dua sensor suhu pada prob, satu dipanaskan dan satu lagi mengesan suhu aliran udara. Apabila udara mengalir melaluinya, ia menyerap haba, dan semakin besar kadar aliran, semakin cepat pelesapan haba. Kadar aliran jisim boleh dikira dengan mengubah kuasa pemanasan.

Kelebihan

Kelebihan terbesarnya ialah ia tidak memerlukan pampasan tekanan dan suhu (dalam senario di mana tekanan agak stabil), dan ia sangat sensitif terhadap kadar aliran rendah, nisbah putaran boleh mencapai 100:1, menangkap kelajuan angin lembut 0.1 meter sesaat, yang sangat bermanfaat untuk pengesanan kebocoran. Tetapi ia sememangnya halus - takut akan air, minyak dan habuk. Jika kualiti udara buruk, prob mudah tercemar dan perlu dibersihkan atau diganti secara berkala. Di samping itu, ia mempunyai keperluan pemasangan yang tinggi dan ralat yang ketara apabila bahagian paip lurus tidak mencukupi.

Jenis udara yang sesuai untuk meter aliran jisim terma

Jadi meter aliran jisim terma sesuai untuk sistem udara termampat kering, bersih dan stabil tekanan, seperti sumber udara bersih di kilang elektronik dan farmaseutikal. Tetapi ia tidak sesuai untuk persekitaran lembap dan berminyak dengan turun naik tekanan yang teruk, seperti stesen mampatan udara lama atau sistem pelinciran minyak.

Meter aliran vorteks dengan pampasan suhu dan tekanan merupakan pendekatan praktikal dalam pengukuran jisim udara termampat.

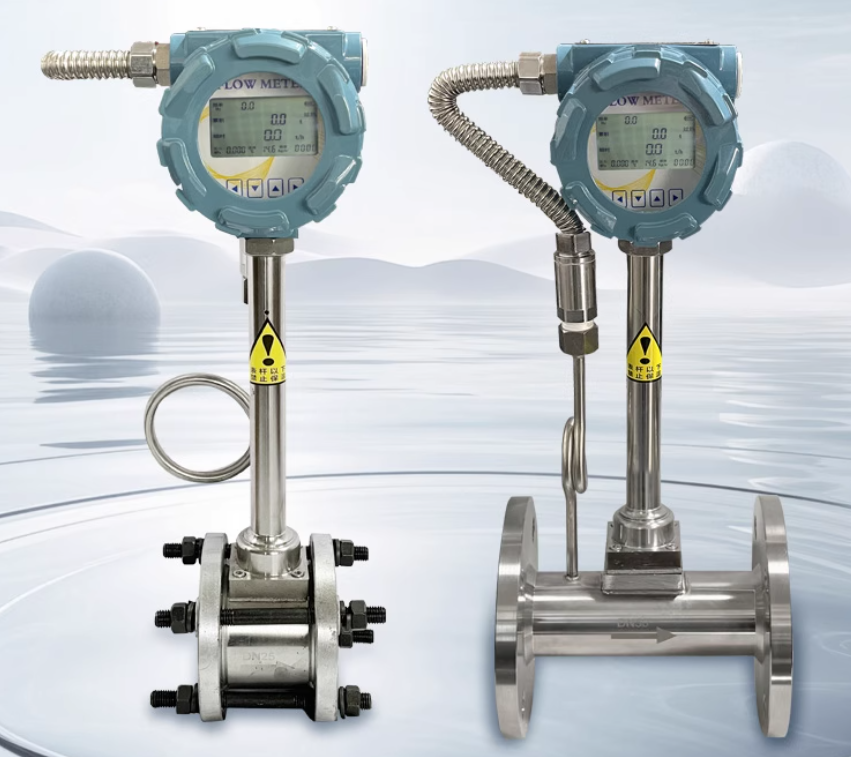

Meter aliran vorteks dengan pampasan suhu dan tekanan

Prinsip

Prinsipnya ialah "vorteks berangka" - apabila aliran udara melalui prob, lajur vorteks dijana, dan frekuensi adalah berkadar dengan halaju aliran. Tetapi apa yang diukur ialah kadar aliran volumetrik di bawah keadaan kerja, manakala isipadu udara termampat berbeza-beza secara mendadak dengan tekanan dan suhu. Oleh itu, terasnya terletak pada pampasan: sensor aliran vorteks perlu mengumpul isyarat tekanan dan suhu dalam masa nyata, menukar kadar aliran operasi kepada kadar aliran standard (Nm³/j) atau kadar aliran jisim (kg/j), dan data tersebut bermakna.

Kelebihan

Kelebihannya jelas: berbanding dengan jenis meter aliran jisim terma, ia lebih tahan terhadap kotoran dan kurang sensitif terhadap kabus minyak biasa dan air pekat dalam udara termampat; Tiada bahagian yang bergerak, stabil dan tahan lama; Dan keberkesanan kosnya adalah luar biasa pada kadar aliran sederhana hingga tinggi.

Kelemahan

Kekurangannya juga jelas: takut dengan kadar aliran yang rendah, ketepatan biasanya berkurangan atau tidak dapat diukur apabila kadar aliran berada di bawah 2-3 m/s, menjadikannya sukar untuk menangkap kebocoran kecil; saya juga takut akan getaran saluran paip. Jika frekuensi getaran hampir dengan frekuensi vorteks, ia akan menyebabkan gangguan.

Oleh itu, ia sesuai untuk pemasangan di saluran paip utama, dengan tekanan yang stabil dan kadar aliran sederhana hingga tinggi, seperti di saluran keluar stesen mampatan udara dan saluran paip utama bengkel, untuk perakaunan jumlah tenaga yang boleh dipercayai. Ia menyediakan data yang dikompensasikan, stabil dan setanding, menjadikannya pilihan ekonomi untuk pengukuran sistem.

Meter aliran jisim sisipan atau meter aliran jisim sebaris?

Meter aliran jisim udara termampat sebaris atau sisipan?

Ini terutamanya tertumpu pada pemantauan saiz dan bajet saluran paip. Kos pemasangan meter aliran jisim udara sisipan adalah rendah, dan tidak perlu menghentikan pengeluaran dan memotong paip. Ia boleh dipasang dalam masa dua jam oleh satu pasukan, yang sangat sesuai untuk pengubahsuaian saluran paip berdiameter besar dengan diameter DN80 atau lebih. Tetapi ketepatannya biasanya sekitar ± 2% untuk meter aliran vorteks sisipan dan ia sangat dipengaruhi oleh taburan halaju aliran. Berita baiknya ialah meter aliran jisim haba sisipan dan meter aliran jisim haba sebaris mempunyai ketepatan yang sama.

Jenis sebaris mempunyai ketepatan yang lebih tinggi (sehingga ± 1%) dan kestabilan yang baik, tetapi ia mahal, sukar dipasang, dan memerlukan pemotongan saluran paip. Ia sesuai untuk projek baharu atau majlis dengan keperluan ketepatan pengukuran yang tinggi apabila memasang meter aliran vorteks (seperti penyelesaian perdagangan). Prinsip mudah: Untuk DN200 dan ke bawah, jenis keratan paip adalah lebih diutamakan, manakala untuk DN300 dan ke atas, jenis pasang masuk mempunyai keberkesanan kos yang lebih tinggi.

Bagaimana jika paip lurus tidak mencukupi untuk pengukuran aliran jisim udara termampat?

Jika tidak terdapat bahagian paip lurus yang mencukupi di tapak (seperti ruang terhad di bilik komputer), terdapat beberapa penyelesaian alternatif: pertama, pasang penerus saluran paip untuk menyebarkan vorteks dan mengurangkan keperluan untuk bahagian paip lurus dari 10D ke 5D; kedua, gerakkan meter aliran lebih jauh ke hilir, walaupun beberapa puluh meter saluran paip digunakan, bacaan akan menjadi lebih stabil.

Unit pengukuran aliran udara termampat

Penukaran unit adalah yang paling mudah dikelirukan. Nm³/j ialah kadar aliran piawai (0 ° C, 1 atmosfera), m³/j ialah kadar aliran operasi (pada suhu dan tekanan sebenar), dan SCFM ialah kaki padu piawai Amerika seminit (21 ° C, 1 atmosfera). Kontrak udara termampat selalunya diselesaikan dalam Nm³/j, tetapi meter aliran mengeluarkan kg/j atau m³/j sebenar, yang perlu ditukar berdasarkan tekanan dan suhu masa nyata. Pendekatan yang boleh dipercayai adalah dengan memastikan meter aliran mengeluarkan Nm³/j secara langsung dengan pampasan untuk mengelakkan ralat pengiraan kemudian.

Akhirnya, mengukur aliran jisim udara termampat bukanlah sesuatu yang boleh diselesaikan dengan membeli instrumen ketepatan tinggi. Ia merupakan kejuruteraan sistem, daripada pemilihan, pemasangan hingga penyelenggaraan, setiap pautan mungkin menimbulkan ralat. Memahami prinsip, mengenali keadaan operasi dan menyeragamkan pemasangan adalah lebih penting daripada sekadar mengejar ketepatan instrumen. Di tapak, instrumen ketepatan sederhana yang dipasang dengan betul selalunya jauh lebih andal daripada meter aliran jisim udara ketepatan tinggi yang dipasang secara rawak.
