Apakah itu Water Hammer?

Tukul air merujuk kepada peningkatan atau penurunan tekanan secara tiba-tiba akibat daripada pecutan atau nyahpecutan mendadak aliran bendalir di dalam sistem tertutup. Fenomena kejutan hidraulik ini mencipta gelombang tekanan yang kuat yang boleh melebihi tekanan operasi biasa.

Apabila injap ditutup dengan cepat atau pam berhenti secara tiba-tiba, bendalir yang bergerak pada kelajuan tinggi terpaksa berhenti, mewujudkan gelombang tekanan yang bergerak balik melalui sistem. Daya gelombang ini boleh membawa kepada getaran, bunyi, atau kegagalan struktur.

Walaupun paling biasa diperhatikan dalam saluran paip air, kesan yang sama berlaku dalam sistem stim, di mana ia sering dirujuk sebagai tukul stim .

Fenomena tukul wap dalam sistem saluran paip perindustrian

Memahami Bahaya Tukul Air

Kerosakan tukul air termasuk:

Untuk tumbuhan yang bergantung pada meter aliran vorteks , meter aliran jisim Coriolis , atau meter aliran elektromagnet , tukul air boleh memesongkan bacaan dengan teruk atau merosakkan badan penderia secara kekal.

Punca Punca Tukul Air

Tukul air secara amnya terhasil daripada perubahan mendadak dalam halaju aliran. Memahami sebab-sebab ini adalah kunci kepada pencegahan yang berkesan:

(1) Operasi Injap Pantas

Apabila injap dibuka atau ditutup terlalu cepat, aliran bendalir berhenti atau bermula secara tiba-tiba, menghasilkan gelombang kejutan melalui rangkaian paip. Ini adalah salah satu punca kejutan hidraulik yang paling biasa.

(2) Mula atau Berhenti Pam Mengejut

Apabila pam berhenti secara tiba-tiba—disebabkan oleh kegagalan kuasa, contohnya—momentum bendalir menolak ke belakang terhadap pam dan injap, menghasilkan lonjakan tekanan yang besar.

(3) Kondensat Berkelajuan Tinggi dalam Talian Stim

Dalam sistem stim, kondensat boleh terkumpul dan bergerak pada halaju tinggi. Apabila kondensat ini berlanggar dengan dinding atau kelengkapan paip, ia menghasilkan tukul air yang berkuasa, kadangkala dirujuk sebagai tukul kondensat wap .

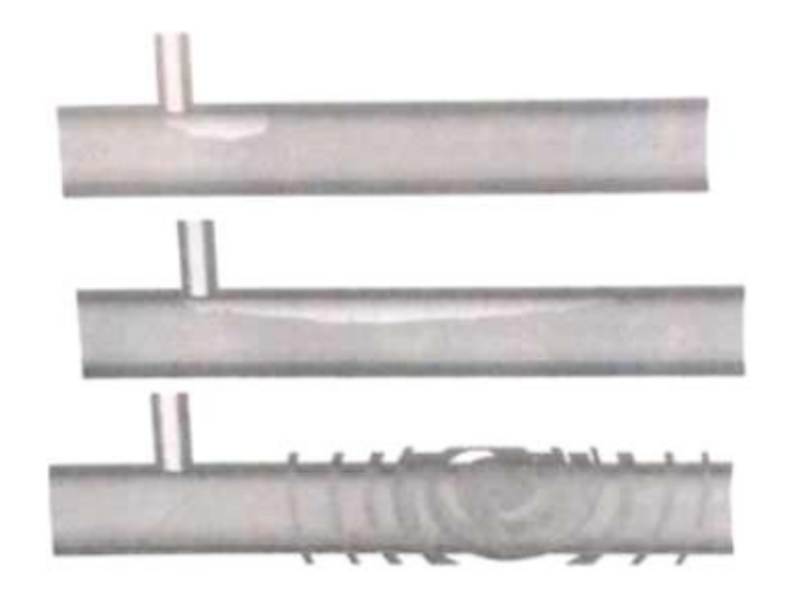

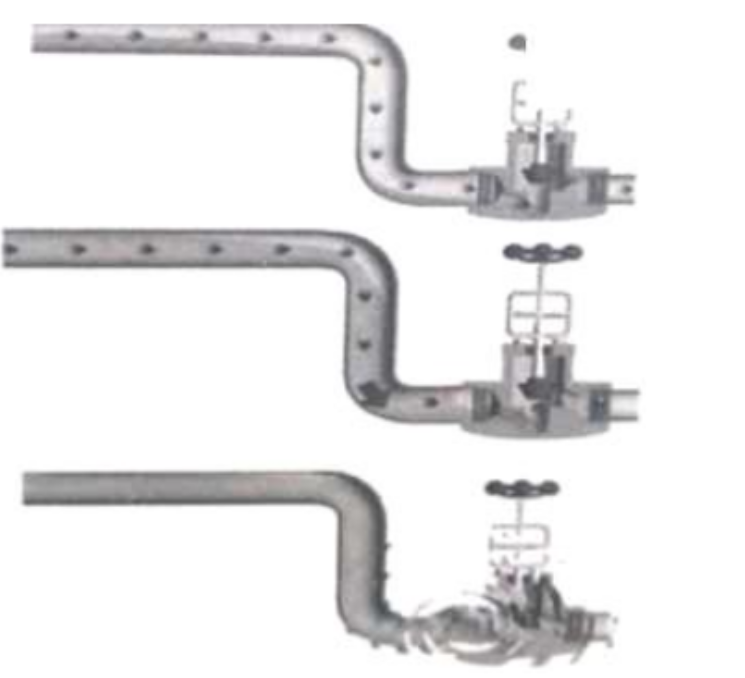

High-speed condensate produces water hammer	The condensation of steam suddenly causes water hammer
High-speed condensate creates water hammer when it collides with the pipe	Water hammer occurs when steam condenses rapidly and collides

(4) Reka Bentuk Paip dan Rupa bumi

Saluran paip dengan kecondongan curam atau perubahan ketinggian secara tiba-tiba lebih mudah terdedah. Apabila air dipam ke ketinggian melebihi 20 meter, tenaga potensi graviti menguatkan tekanan lonjakan.

(5) Halaju Aliran Berlebihan

Jika halaju aliran dalam talian bekalan terlalu tinggi, walaupun gangguan kecil boleh menyebabkan perubahan tekanan dinamik yang besar, meningkatkan risiko tukul air.

(6) Sistem Saluran Paip Panjang dan Kompleks

Semakin panjang paip dan semakin besar perubahan rupa bumi, semakin besar kemungkinan gelombang tekanan akan mencerminkan dan menguatkan, menyebabkan kesan tukul berulang.

Penyelesaian Pencegahan Tukul Air

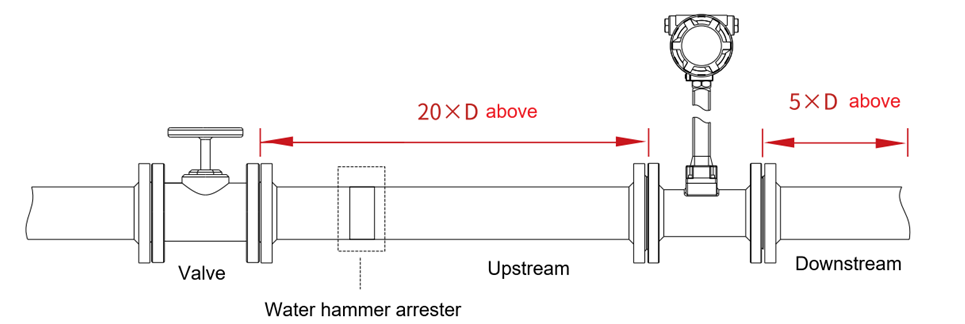

Penyelesaian pencegahan tukul air yang komprehensif

Menghapuskan tukul air sepenuhnya adalah sukar, tetapi beberapa langkah kejuruteraan boleh mengurangkan atau mencegah kesannya dengan berkesan:

(1) Pasang Penahan Tukul Air

(2) Tambah Akumulator atau Ruang Udara

Dalam sistem yang menggunakan pam omboh atau pelocok, penumpuk hulu meter alir boleh meredam denyutan dan menstabilkan aliran.

(3) Gunakan Operasi Injap Terkawal

Elakkan pergerakan injap cepat. Gunakan injap buka perlahan dan tutup perlahan atau injap kawalan automatik dengan kelajuan buka boleh laras untuk mengurangkan kadar perubahan aliran.

(4) Optimumkan Kawalan Pam

Gunakan pengawal mula lembut atau pemacu frekuensi berubah (VFD) pada pam untuk meningkatkan atau memperlahankan kelajuan pam secara beransur-ansur, meminimumkan pecutan atau nyahpecutan aliran secara tiba-tiba.

(5) Susun Atur Paip yang Betul

Reka bentuk saluran paip dengan perbezaan ketinggian minimum dan elakkan selekoh tajam jika boleh. Pasang meter alir di lokasi yang kurang terdedah kepada turun naik tekanan.

(6) Pasang Injap Tidak Pulangan

Periksa injap atau injap tidak kembali boleh menghalang aliran songsang dan mengurangkan kemungkinan lonjakan tekanan belakang.

(7) Gunakan Meter Aliran Berkualiti Tinggi dengan Ciri Perlindungan

Pilih meter aliran yang direka untuk menahan lonjakan tekanan sementara. Sebagai contoh, Instrumen Automasi Perak menawarkan vorteks dan meter aliran Coriolis dengan badan keluli tahan karat yang teguh dan aksesori pelembap tukul air pilihan, memastikan hayat perkhidmatan yang lebih lama dalam persekitaran hidraulik yang mencabar.

Bila hendak Memasang Penyingkiran Tukul Air

Melaksanakan langkah pencegahan ini memastikan ketepatan jangka panjang meter aliran, mengurangkan kos penyelenggaraan dan melindungi peralatan proses yang berharga.

Kesimpulan: Melindungi Talian Paip Anda daripada Water Hammer

Tukul air adalah isu serius yang boleh mengancam keselamatan dan kebolehpercayaan mana-mana sistem pengangkutan bendalir. Dengan memahami puncanya dan melaksanakan penyelesaian pencegahan—seperti memasang penahan tukul air , akumulator dan kawalan injap yang betul—industri boleh mengurangkan risiko kegagalan peralatan dengan ketara.

Melindungi instrumen seperti meter aliran , pam dan injap daripada kejutan hidraulik bukan hanya soal penyelenggaraan; ia merupakan langkah kritikal dalam mengekalkan kecekapan sistem, ketepatan pengukuran dan keselamatan operasi.
