Meter alir Anjakan Positif: analisis komprehensif "perakaunan" cecair berketepatan tinggi

Dalam bidang metrologi perindustrian, pengukuran aliran bendalir yang tepat adalah asas kawalan pengeluaran, pengurusan tenaga, dan penyelesaian perdagangan. Di antara pelbagai teknologi pengukuran aliran, meter aliran PD dikenali sebagai "akaun ketepatan" dalam pengukuran bendalir kerana prinsip pengukuran langsung dan boleh dipercayai, terutamanya sesuai untuk aplikasi yang memerlukan ketepatan tinggi dan media bernilai tinggi.

Artikel berkaitan：

• [ Gambaran Keseluruhan Meter Aliran Anjakan Positif ]

Apakah meter aliran anjakan positif?

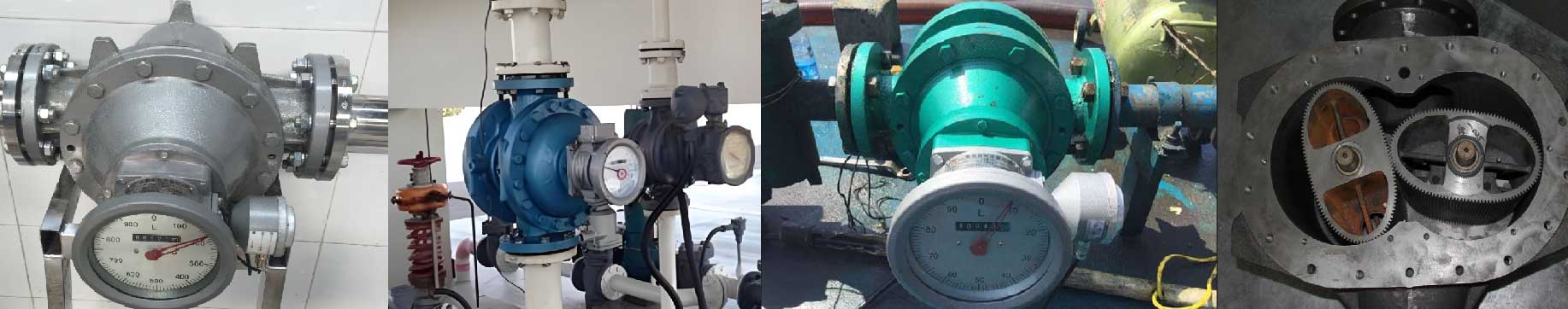

Meter alir PD, juga dikenali sebagai meter aliran anjakan positif, ialah sejenis meter aliran isipadu, ia berdasarkan idea mudah dan klasik: terus membahagikan bendalir yang diukur (seperti bahan api, diesel, resin dan sebagainya) kepada "unit kecil" volum tetap yang diketahui, dan mengira jumlah kadar aliran dengan mengira bilangan unit ini.

Bayangkan proses kuno mencedok air: menggunakan baldi kapasiti standard, mengisinya dengan air dan menuangkannya berulang kali. Dengan mengira bilangan kali baldi diisi, jumlah isipadu air boleh ditentukan dengan tepat. Meter alir anjakan positif ialah automasi dan pelaksanaan berterusan proses ini.

Apakah prinsip kerja meter aliran anjakan positif?

Pemisahan: Bahagian bergerak yang tepat (seperti rotor, omboh, gear) di dalam ruang pengukuran sensor aliran membentuk satu atau lebih "ruang pengukur" volum yang diketahui dengan perumah.

Mengisi dan menyahcas: Bendalir mengalir masuk, menolak bahagian yang bergerak untuk berputar atau berbalas, menyebabkan ruang pengukur mengisi dan mengeluarkan bendalir secara berkala.

Mengira: Merakam bilangan kitaran (seperti pusingan, masa salingan) bahagian yang bergerak melalui cara mekanikal, magnetik atau fotoelektrik.

Pengiraan: Darab bilangan kali dengan isipadu ruang pengukur tunggal untuk mendapatkan kadar aliran terkumpul; Dengan mengira per unit masa, kadar aliran serta-merta boleh diperolehi.

Oleh kerana pengukuran langsung isipadu bendalir, ketepatannya hampir tidak terjejas oleh perubahan dalam ketumpatan bendalir, kelikatan, taburan tekanan, dan halaju aliran. Ini adalah perbezaan paling penting antaranya dan meter aliran kelajuan seperti turbin, meter aliran vorteks dan meter elektromagnet.

Jenis utama meter aliran anjakan positif

Mengikut kaedah pembentukan ruang pengukur dan struktur bahagian yang bergerak, meter aliran isipadu terutamanya dibahagikan kepada kategori berikut:

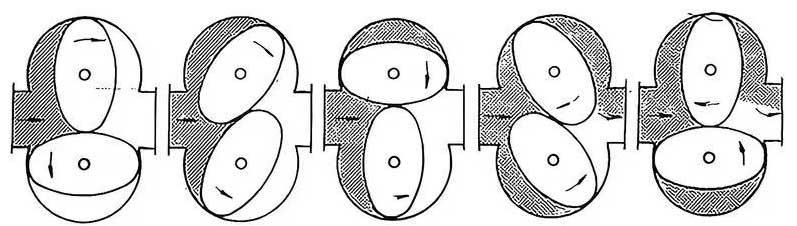

1. Meter aliran gear elips atau meter aliran gear bujur

Struktur: Cangkerang dilengkapi dengan dua gear elips saling mengunci yang memacu putaran secara bergilir-gilir di bawah perbezaan tekanan bendalir.

Kerja: Ruang pengukur berbentuk bulan sabit dibentuk di antara gear dan perumah. Setiap putaran, keluarkan cecair dari empat ruang penyukat.

Ciri-ciri: Klasik, tahan lama, berketepatan tinggi, terutamanya sesuai untuk cecair dengan kelikatan sederhana hingga tinggi, seperti produk minyak dan bahan mentah kimia. Terdapat keperluan tertentu untuk kebersihan cecair.

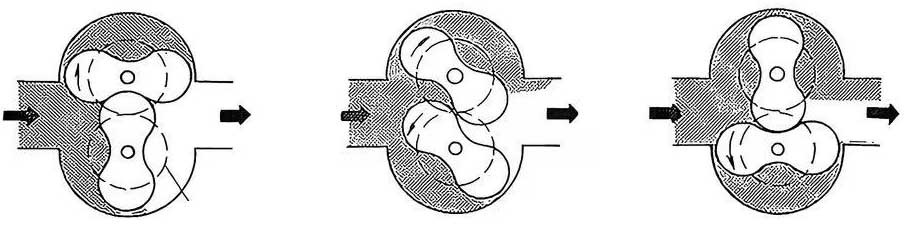

2. Pengukur aliran akar

Struktur: Sepasang rotor roda pinggang berbentuk "8" tanpa gigi di permukaan, diselenggara oleh gear segerak untuk putaran kelajuan tidak bersentuhan dan malar.

Prinsip kerja: Sama seperti gear elips, tetapi roda pinggang tidak bersentuhan secara langsung, menyebabkan haus yang kurang dan boleh menahan perbezaan tekanan yang lebih tinggi.

Ciri-ciri: Ruang pengukur mempunyai isipadu yang lebih besar dan sesuai untuk pengukuran aliran tinggi cecair kelikatan rendah (seperti diesel dan pelarut) dan gas.

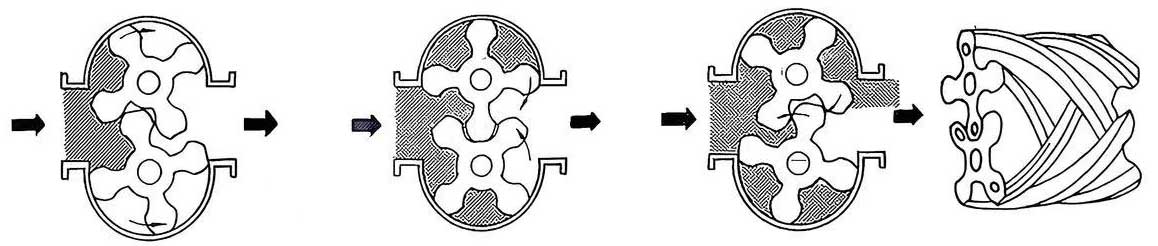

3. Meter aliran gear heliks (Meter aliran rotor Bi)

Struktur: Reka bentuk unik dengan dua pemutar lingkaran atau involutes.

Kerja: Pemutar mengekalkan sentuhan berterusan semasa putaran, membentuk gerakan pendorong yang lancar dan bebas denyutan, serupa dengan proses terbalik pam skru.

Ciri-ciri: Operasi yang sangat lancar, bunyi yang rendah, denyutan kecil, nisbah julat luas berbanding dengan meter aliran gear bujur, dan tiada keperluan untuk bahagian paip lurus hulu dan hiliran, menjadikannya pilihan yang ideal untuk aplikasi berprestasi tinggi dan kebolehpercayaan tinggi.

4. Pengukur aliran pengikis

Struktur: Pengikis gelongsor dipasang di alur jejari pemutar. Di bawah tindakan daya emparan dan tekanan bendalir, pengikis memanjang dan meluncur dengan ketat terhadap dinding dalam ruang pengukur.

Kerja: Pengikis mengasingkan bendalir ke dalam beberapa ruang bebas dan menolaknya ke hadapan.

Ciri-ciri: Ketepatan tinggi, getaran rendah, kebolehsuaian yang kuat, mampu mengendalikan julat kelikatan dan kebersihan tertentu, yang biasa digunakan dalam ukuran utama seperti bahan api penerbangan dan minyak siap.

5. Omboh/meter alir salingan

Struktur: Bendalir diukur dengan gerakan salingan omboh dalam silinder.

Kerja: Bendalir memacu omboh untuk bergerak dan pensuisan laluan aliran dikawal oleh rod penyambung engkol atau mekanisme kumpulan injap untuk mencapai sedutan dan pelepasan berterusan.

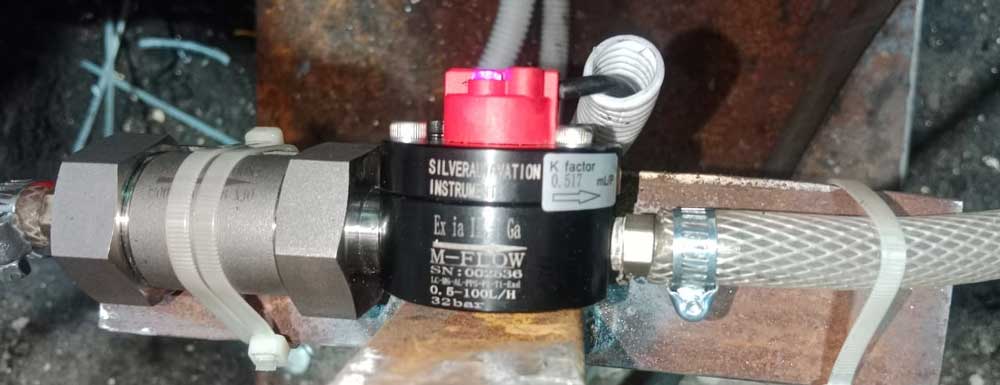

Ciri-ciri: Ia boleh mengekalkan ketepatan yang sangat tinggi walaupun pada kadar aliran rendah dan merupakan instrumen standard untuk dispenser bahan api, makmal, dan pengukuran aliran kecil, tetapi strukturnya agak kompleks.

6. Meter alir omboh berputar

Struktur: Omboh berputar berlubang berputar secara eksentrik dalam ruang pengukur berbentuk khas.

Kerja: Ayunan dan putaran omboh memisahkan dan menyahcas bendalir.

Ciri-ciri: Struktur padat, kos rendah, digunakan secara meluas dalam meter air isi rumah, majlis industri kecil untuk air dan pemeteran cecair kelikatan rendah.

Kebaikan dan keburukan meter alir anjakan positif

Kelebihan:

Ketepatan pengukuran yang sangat tinggi: Ia adalah salah satu jenis meter aliran yang paling tepat pada masa ini dan sering digunakan sebagai instrumen penanda aras untuk penyelesaian perdagangan dan penghantaran standard. Ketepatan tertinggi boleh mencapai ± 0.2% atau lebih tinggi.

Pengukuran adalah bebas daripada ciri bendalir: tidak sensitif kepada perubahan kelikatan, meter yang sama boleh menyesuaikan diri dengan cecair dengan julat kelikatan yang luas (terutamanya sesuai untuk produk minyak atau cecair kelikatan tinggi seperti madu, minyak mentah dan bitumen ).

Tidak memerlukan bahagian paip lurus depan dan belakang: Prinsip pengukurannya tidak bergantung pada pengagihan halaju aliran yang dibangunkan sepenuhnya, dan memerlukan ruang pemasangan yang rendah, terutamanya sesuai untuk situasi dengan ruang terhad.

Julat luas: Nisbah julat biasa boleh mencapai 10:1, dan model berprestasi tinggi adalah lebih luas, seperti 20:1, mampu mengukur dengan tepat kedua-dua kadar aliran kecil dan besar.

Pengukuran langsung isipadu: Jumlah isipadu yang tepat boleh diperolehi tanpa memerlukan penderia tekanan atau suhu tambahan untuk pampasan ketumpatan, dan komposisi sistem adalah mudah.

Kelemahan:

Meter aliran PD sensitif kepada kebersihan medium : Zarah pepejal dan kekotoran boleh tersekat atau haus bahagian bergerak ketepatan, menyebabkan pincang tugas atau penurunan ketepatan. Oleh itu, perlu diingat, sentiasa mengukur cecair bersih dan tulen, Biasanya perlu memasang penapis di hadapan instrumen aliran PD, atau anda boleh memilih meter aliran Coriolis jika zarah tidak dapat dielakkan.

Kehilangan tekanan yang ketara: Disebabkan oleh keperluan bendalir untuk mengatasi rintangan bahagian yang bergerak, kehilangan tekanan kekal berlaku, yang meningkat dengan kelikatan.

Penderia aliran adalah dengan bahagian yang bergerak: Struktur mekanikal adalah kompleks, terdapat bahagian yang bergerak di dalamnya, dan terdapat haus mekanikal yang memerlukan penyelenggaraan, penentukuran dan pelinciran tetap (pelinciran sendiri atau pelinciran luaran).

Tidak sesuai untuk diameter besar: Struktur dan kehilangan tekanan mengehadkan penggunaannya pada saluran paip diameter besar (biasanya lebih besar daripada DN300, 12 inci ).

Kemungkinan getaran dan hingar: terutamanya apabila gear atau rotor bersirat, denyutan dan bunyi bising mungkin berlaku dalam sistem.

Aplikasi biasa meter aliran anjakan positif

Dengan kelebihannya yang unik, meter aliran isipadu memainkan peranan yang sangat diperlukan dalam bidang berikut:

1. Industri petroleum dan petrokimia

Penyerahan dagangan: Penyelesaian pembelian dan penjualan tepat media berharga tinggi seperti minyak mentah, minyak ditapis (petrol, diesel) dan gas petroleum cecair (LPG), dsb., biasanya menggunakan meter aliran gear bujur, rotor bi dan meter aliran pengikis.

Kawalan proses: menyusun dan memuatkan/menghantar produk dengan kelikatan tinggi seperti minyak pelincir, minyak acuan , gris , minyak bahan api, asfalt, dsb.

Artikel berkaitan：

• [ Meter aliran gear bujur untuk pengukuran aliran minyak diesel ]
• [ Meter aliran minyak mentah ]
• [ Meter aliran bahan api ]
• [ Meter aliran anjakan positif untuk bahan api dan minyak ]

2. Industri kimia dan farmaseutikal

Medium kelikatan tinggi: pemeteran kelompok dan pengisian resin, polimer , salutan, xilem, pelarut, esen, sirap , dsb.

Media ketulenan tinggi/menghakis: Meter aliran yang diperbuat daripada bahan khas seperti keluli tahan karat digunakan untuk mengukur bahan mentah kimia.

3. Industri makanan dan minuman

Pengukuran kebersihan: bahan pengisian dan pengeluaran kuantitatif untuk makanan seperti coklat, jem, minyak boleh dimakan, produk tenusu, bir, minuman, dll. R

Produk Berkaitan：

• [ Meter Aliran Anjakan Positif Sanitari ]

4. Bidang utama lain

Aeroangkasa: Pengisian bahan api yang tepat dan ujian bahan api pesawat.

Kapal: Pengurusan mengisi minyak dan penggunaan bahan api marin.

Makmal: digunakan sebagai jadual standard atau untuk aliran kecil, eksperimen penyelidikan saintifik berketepatan tinggi.

Meter aliran anjakan positif di bawah $1,000

Harga meter aliran PD dipengaruhi oleh pelbagai faktor, termasuk bahan (seperti besi tuang, aluminium, keluli tuang, atau keluli tahan karat), saiz diameter paip (meter aliran PD 1 inci dan 8 inci mempunyai jumlah harga yang berbeza), dan penarafan tekanan (tekanan 16 bar standard, jika anda memerlukan tekanan 580 psi lebih tinggi, ia akan menelan kos yang lebih tinggi). Perbezaan harga adalah ketara di bawah konfigurasi dan keadaan operasi yang berbeza. Silverinstruments.com, terkenal dengan meter aliran berkualiti tinggi, menawarkan pilihan kos efektif untuk pelanggan dengan belanjawan terhad tetapi keperluan yang jelas dengan menawarkan beberapa model meter aliran isipadu yang boleh berharga di bawah $1,000 sambil memastikan prestasi yang boleh dipercayai.

Kesimpulan

Sebagai teknologi pengukuran yang matang dan klasik, meter aliran isipadu masih memegang kedudukan yang stabil dalam bidang pengukuran aliran yang mengejar ketepatan dan kebolehpercayaan yang tinggi. Walaupun hadnya seperti keperluan tinggi untuk kebersihan sederhana dan kehadiran bahagian yang bergerak, ia kekal sebagai penyelesaian pilihan yang tidak boleh diganti dalam senario tertentu seperti mengendalikan cecair kelikatan tinggi, menjalankan penyelesaian perdagangan dan ruang pemasangan terhad. Dengan kemajuan sains bahan dan teknologi elektronik, meter aliran volumetrik moden terus bertambah baik dari segi rintangan haus, diagnosis diri, pendigitalan dan keupayaan komunikasi, memastikan bahawa "akaun ketepatan cecair" ini terus memainkan nilai terasnya yang tidak boleh ditukar ganti dalam proses kecerdasan industri masa hadapan.
