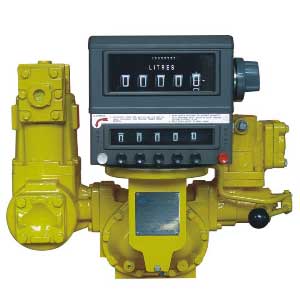

Meter siri LC-M ialah meter anjakan positif untuk cecair; ia adalah sejenis meter aliran bahan api pukal. Ia direka untuk pemeteran cecair pukal dalam kedua-dua aplikasi pemindahan dan kawalan proses; ia sesuai untuk pengukuran aliran pukal minyak dan bahan api.
Prinsip kerja meter aliran anjakan positif
Meter terdiri daripada perumah di mana dua pemutar anjakan berbilah dan pemutar penghalang tunggal pusat berputar dalam hubungan segerak dalam tiga lubang silinder tanpa sentuhan logam-ke-logam dalam elemen meter. Setiap pemutar disokong pada kedua-dua hujung oleh plat galas yang melaluinya aci pemutar menonjol.
Rotor anjakan bilah, bergerak secara bergilir-gilir melalui dua lubang separuh silinder elemen meter, manakala rotor penghalang tunggal berputar di dalam lubangnya sedemikian rupa untuk menghasilkan pengedap kapilari berterusan antara produk huluan yang tidak bermeter dan produk hiliran bermeter. .
Pada satu hujung setiap aci rotor terdapat gear pemasaan. Gear pemutar penyekat, mempunyai dua kali ganda bilangan gigi setiap gear pemutar anjakan, berputar pada separuh RPM pemutar anjakan.
Kelebihan meter aliran anjakan positif siri LC-M
- Mekanisme pelarasan tanpa langkah yang sangat baik membolehkan pelarasan mikro meter
- Ketepatan tinggi dan kebolehulangan ke atas aliran pelik yang luas, ketepatan unggul pada aliran malar
- Penyelenggaraan rendah, tiada sentuhan logam-ke-logam dalam ruang pengukur, perkhidmatan jangka hayat panjang Kehilangan tekanan rendah, meter aliran graviti sebenar
- Pengukuran aliran ketepatan tinggi tanpa mengira turun naik tekanan, variasi suhu, perubahan kelikatan
- Aksesori meter aliran anjakan positif termasuk penyingkiran udara, penapis, injap, dan pilihan daftar dan pencetak mekanikal atau elektronik untuk pratetap, penjumlahan penghantaran dan mencetak tiket.
Spesifikasi meter aliran PD
- Bahan penderia meter aliran PD: aluminium, besi tuang dan keluli tahan karat
- Meter aliran PD ketepatan tinggi: ± 0.2%
- Kebolehulangan: ≤0.07%
- Unit Aliran: Liter/Galon AS/Galon IMP
- Saiz meter aliran PD tersedia dan julat aliran
- Meter aliran PD 40mm atau 1.5”: 25-250 L/min
- Meter aliran anjakan positif DN50 atau 2 inci, 55-550 LPM
- Meter aliran DN80 PD atau saiz 3 inci: 506-5063 GPM (gelen AS seminit)
- DN100 atau meter aliran anjakan positif 4 inci: 748~7484 Gallon/minit
- Sensor aliran PD NB150mm atau 6 inci boleh menangani aliran 300-3000 liter seminit
Aplikasi meter aliran anjakan positif
Pengukuran aliran untuk bahan api penerbangan, pelarut, bahan api, petrol, diesel, Bio-diesel, gas petroleum cecair (LPG), meter alir minyak mentah, pengisian minyak kereta api dan kereta api, mengisi minyak kenderaan perlombongan dan loji, dan mengisi minyak kapal dan bot. juga untuk cecair yang dipanaskan dan/atau likat; gerabak tangki menghantar bahan api ke rumah untuk pemanasan domestik atau petrol ke stesen servis; bobtail menghantar LPG ke rumah dan ladang; dan pengisi minyak penerbangan menghantar avgas atau bahan api jet ke dalam pesawat.
Semak operasi pemunggahan/pemunggahan bahan api dan produk petrokimia di loji pukal bahan api dan/atau kilang penapisan
Pada lori tangki untuk pengangkutan dan penghantaran bahan api/LPG
Sistem pendispensan bahan api tugas berat untuk kenderaan besar dan kapal terbang
Aksesori untuk meter aliran anjakan positif
