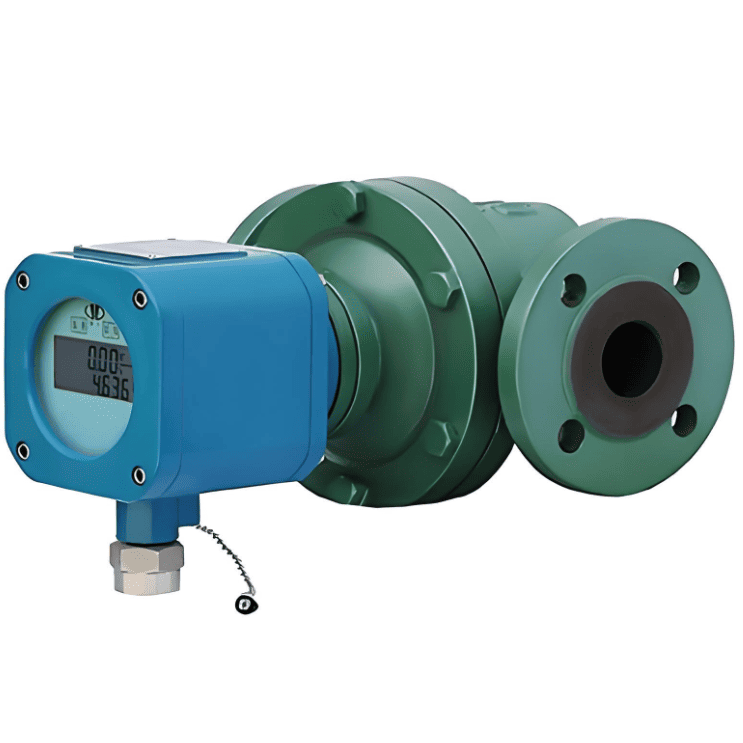

Pengukur Aliran Anjakan Positif RS485

Gambaran keseluruhan

Pengukuran aliran cecair yang tepat adalah penting untuk kawalan pengeluaran dan pengurusan tenaga dalam sistem automasi industri moden. Meter aliran anjakan positif RS485 (atau kami panggil meter aliran PD), sebagai instrumen pengukuran cecair termaju yang menyepadukan pengukuran ketepatan tinggi, pemprosesan data pintar dan pemindahan komunikasi jauh, menjadi peralatan pengukuran pilihan dalam industri seperti petrokimia, makanan dan farmaseutikal, dan rawatan air. Artikel ini akan menyelidiki ciri teknikal, protokol komunikasi dan aplikasi praktikal meter alir Modbus RS485 ini.

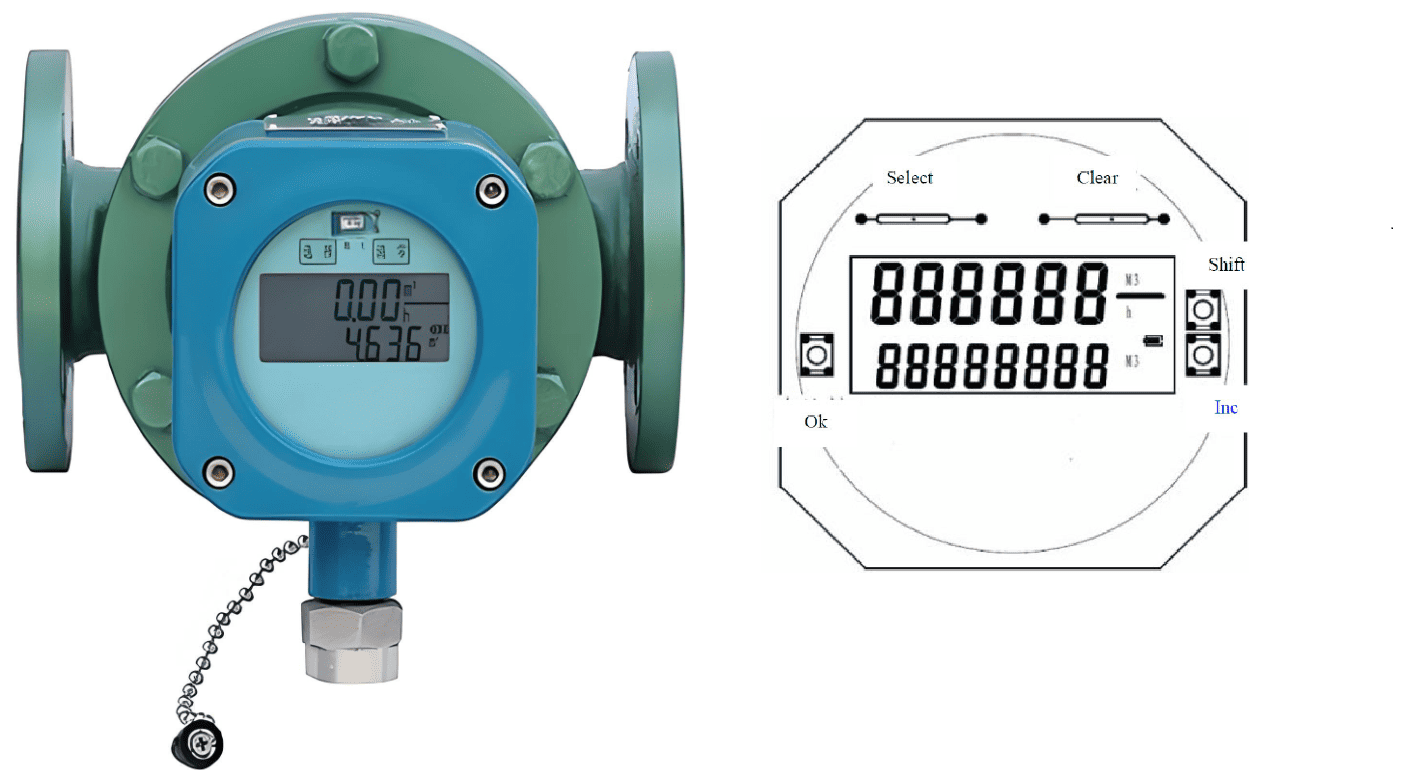

Meter aliran Anjakan Positif RS485 Digital dengan Paparan Elektronik

Teras meter aliran RS485 PD ialah pembilang aliran digital termaju. Siri meter aliran PD digital ini menggunakan reka bentuk teknologi canggih, dengan ciri kebolehpercayaan yang tinggi, dan boleh digabungkan dengan pelbagai penderia aliran anjakan positif (seperti meter aliran gear bujur, meter aliran akar atau meter aliran gear heliks), untuk membentuk sistem pengukuran aliran volumetrik digital yang lengkap. Pengguna boleh terus membaca data aliran jumlah dan serta-merta pada meter alir.

Keupayaan paparan dan pengukuran

Paparan digital siri BELZ menggunakan skrin paparan LED dwi baris dengan julat paparan yang luas: jumlah terkumpul tunggal berjulat dari 0.000 liter hingga 99999999 liter, dan jumlah terkumpul boleh mencapai 99999999999 liter. Julat paparan aliran serta-merta adalah dari 0.000 hingga 999999 liter/jam. Keupayaan pengukuran berskala besar ini membolehkannya menyesuaikan diri dengan pelbagai senario aplikasi industri dari kadar aliran kecil hingga besar.

Mengapa kita lebih suka menggunakan RS485 Positive Displacement Flowmeter ?

• Protokol komunikasi RS485 ialah salah satu piawaian komunikasi yang paling matang dan boleh dipercayai dalam bidang automasi industri, silverinstruments.com menggunakan MODBUS RTU. Berbanding dengan meter aliran analog 4-20mA tradisional, RS485 mempunyai kelebihan penting berikut:
• Penghantaran digital: RS485 menggunakan penghantaran isyarat digital untuk mengelakkan masalah gangguan isyarat arus analog dan kehilangan ketepatan. Apabila menghantar pada jarak jauh (sehingga 1200 meter), kualiti isyarat adalah stabil dan boleh dipercayai, manakala untuk pemancar 4-20mA, mungkin 50meter cukup panjang.
• Rangkaian berbilang peranti: Satu bas RS485 boleh menyambung sehingga 255 peranti (seperti meter aliran, pemancar tekanan, pemancar aras dan sebagainya), dengan banyak mengurangkan kos pendawaian dan kerumitan sistem. Di kilang besar, mudah untuk membina rangkaian pemantauan trafik.
• Komunikasi dua hala: MODBUS RS485 bukan sahaja boleh membaca data trafik, tetapi ia juga boleh melaksanakan tetapan parameter dan pertanyaan status peranti, mencapai pengurusan pintar yang sebenar.

Pelaksanaan Protokol MODBUS RTU

Meter alir RS485 PD mengguna pakai protokol MODBUS RTU standard, dengan parameter komunikasi termasuk kadar baud 9600 bps, bit data 8-bit, tiada checksum (boleh dikonfigurasikan) dan bit hentian 1-bit. Julat alamat peranti ialah 1-255, yang boleh ditetapkan melalui menu F08.
Protokol ini menyokong kod fungsi 0x03 (read hold register), yang boleh membaca 7 set data utama:

Jumlah trafik terkumpul (tinggi 6 digit, rendah 6 digit, perpuluhan 6 digit)
kadar aliran serta-merta
Trafik kumulatif tunggal (4 digit tinggi, 6 digit rendah, 6 tempat perpuluhan)

Sebagai contoh , apabila membaca nilai paparan semasa peranti dengan alamat 01, hos menghantar: 01 03 00 01 00 08 15 CC, dan hamba mengembalikan 16 bait data yang mengandungi maklumat trafik yang lengkap. Klik di sini untuk tetapan lanjut : Tetapan meter aliran RS485 MODBUS RTU PD

Spesifikasi teknikal MODBUS Digital Positive Displacement Flowmeter

Bukti letupan dan prestasi perlindungan
Siri produk ini mempunyai kebolehsuaian alam sekitar yang sangat baik:
Penilaian kalis letupan: Exd II BT5/Exd II CT5, sesuai untuk digunakan dalam persekitaran mudah terbakar dan meletup
Tahap perlindungan: IP65, kalis habuk dan kalis air
Suhu kerja: -25 ° C hingga + 55 ° C, sesuai untuk keadaan kerja yang keras

Fungsi pintar

• Meter alir dilengkapi dengan pelbagai fungsi pintar:
• Pelarasan pekali redaman (menu F03): menghapuskan turun naik aliran serta-merta secara berkesan, boleh ditetapkan kepada tahap 1-99
• Linearisasi berbilang titik (F61-F65): meningkatkan ketepatan julat penuh melalui pembetulan pekali tersegmen
• Penentukuran output semasa (F05/F06): Pelarasan halus 4mA dan 20mA untuk memastikan ketepatan output
• Konfigurasi parameter komunikasi: menyokong tiga mod: tiada pengesahan, pengesahan ganjil dan pengesahan genap

Nilai aplikasi untuk RS485 Positive Displacement Flowmeter

Dalam aplikasi industri praktikal, meter aliran isipadu RS485 menunjukkan kelebihan unik:
Pemantauan berpusat: Melalui rangkaian RS485, data aliran masa nyata dari berbilang titik pengukuran boleh dipantau di bilik kawalan pusat tanpa memerlukan bacaan meter di tapak.
Kebolehkesanan data: Data digital mudah disimpan dan dianalisis, dan jumlah kumulatif tidak boleh ditetapkan semula untuk memastikan kesaksamaan pengukuran.
Kurangkan kos penyelenggaraan: Diagnosis jauh dan fungsi pelarasan parameter mengurangkan beban kerja penyelenggaraan di tapak.

Kesimpulan

Meter alir RS485 PD mewakili arah pembangunan teknologi pengukuran aliran, yang menggabungkan dengan sempurna pengukuran mekanikal yang tepat dengan teknologi komunikasi digital termaju. Dengan kemajuan Industri 4.0 dan pembuatan pintar, alat pengukur rangkaian dan pintar ini sudah pasti akan mempunyai rangkaian aplikasi yang lebih luas. Memilih meter aliran RS485 yang sesuai bukan sahaja mengenai memilih peranti pengukur, tetapi juga meletakkan asas untuk transformasi digital perusahaan.
