1. PENGENALAN PRODUK

Meter alir akar cecair siri LL ialah sejenis meter alir anjakan positif, atau kadangkala kami memanggilnya Pengukur Aliran Lobus Putar . Menampilkan reka bentuk produk yang inovatif, penampilan menarik dan struktur rasional, meter aliran akar cecair siri LL menawarkan ketepatan tinggi, ketepatan tinggi serta pemasangan dan penggunaan yang mudah. Ia digunakan secara meluas dalam petroleum, kuasa elektrik, metalurgi, pengangkutan, pertahanan negara, dan sektor lain untuk pengukuran minyak dan penyelesaian perdagangan komersial.

1.1 Prinsip Kerja

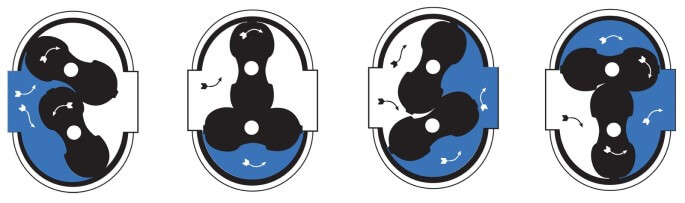

working principle of roots flow meter

Apabila cecair yang diukur mengalir melalui ruang pengukur, perbezaan tekanan terbentuk pada salur masuk dan keluar meter alir, dan Akar Cecair berputar di bawah tolakan perbezaan tekanan ini. Pada masa yang sama, melalui sepasang gear pemanduan yang dipasang pada aci lobus, kedua-dua Akar Cecair mengekalkan putaran berterusan. Apabila Akar Cecair berputar, cecair dilepaskan secara berterusan daripada meter alir melalui ruang pengukur. Isipadu cecair yang melalui setiap pasangan ialah empat kali ganda isipadu kebuk penyukat. Melalui mekanisme gandingan dan pengurangan tertutup, bilangan putaran dikurangkan dan dihantar ke kaunter, yang menunjukkan aliran serta-merta dan aliran kumulatif cecair.

Memasang pemancar dalam mekanisme pengiraan menghasilkan meter alir dengan pemancar. Apabila dipadankan dengan instrumen paparan atau sistem mikrokomputer, ia boleh merealisasikan pengukuran dan kawalan automatik penghantaran jauh (kuantitatif, kumulatif, serta-merta dan fungsi lain). Untuk arahan penggunaan, sila rujuk manual klasifikasi instrumen paparan.

1. 2. PIAWAIAN DAN PERSIJILAN

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . PARAMETER TEKNIKAL

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Bahan Komponen Utama dan Tekanan Nominal

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Nota Permohonan:

• Siri LL-AL: Meter aliran besi tuang digunakan secara meluas untuk pelbagai minyak dan cecair tidak menghakis.

• Siri LL-EL: Meter aliran keluli tuang sesuai untuk cecair tekanan tinggi dan kelikatan rendah.

• Siri LL-LL: Ultra-ringan aloi aluminium untuk cecair tekanan rendah dan kelikatan rendah.

1. 4. Julat ALIRAN

Julat aliran berbeza-beza bergantung pada kelikatan bendalir dan gred ketepatan yang diperlukan.

Unit Julat Aliran: m³/j

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Nota: Untuk aplikasi yang memerlukan gred ketepatan 0.2% dengan keperluan aliran tertentu, struktur tertutup mekanikal boleh digunakan dengan kadar aliran maksimum yang diselaraskan. Sila rujuk kilang untuk konfigurasi tertentu.

1. 5. DIMENSI DAN PEMASANGAN

dimensions of roots flow meter

Rujuk kepada dokumen jadual dimensi berasingan untuk spesifikasi lengkap:

• Pengukur Aliran Jenis Besi Tuang (Siri LL-AL) - Struktur Bermeterai Magnetik

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Contoh Penjelasan Model: LL-AL25.06

Meter aliran LL-Akar Cecair

Tempurung besi AL-Cast + rotor aloi aluminium

25-DN25

.06-Tekanan 0.6 Mpa

• Pengukur Aliran Jenis Keluli Tuang (Siri LL-EL) - Struktur Bermeterai Magnetik

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Contoh Penjelasan Model: LL-EL40.4

Meter aliran LL-Akar Cecair

Cangkang keluli EL-Cast + pemutar aloi aluminium

40-DN40

.4-Tekanan 4Mpa

2. KONFIGURASI METER ALIRAN

Meter aliran biasanya dibekalkan dari kilang mengikut konfigurasi berikut. Lihat jadual di bawah untuk memadankan model kaunter dan parameter prestasi:

Type	Parameters	Pictures

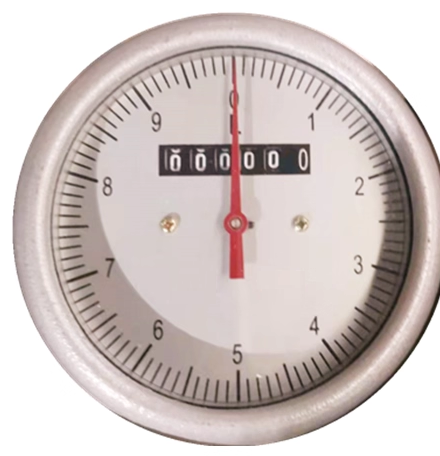

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

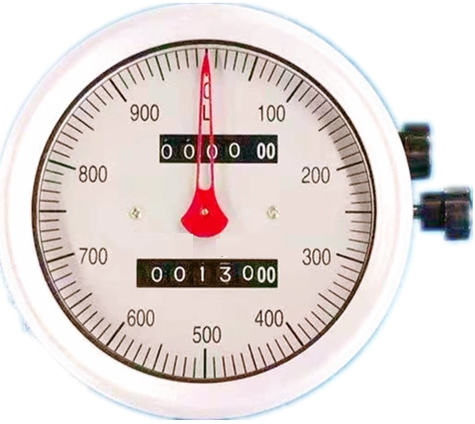

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. PEMILIHAN MODEL

Sistem pengekodan berikut digunakan untuk pemilihan model meter aliran Akar Cecair:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
