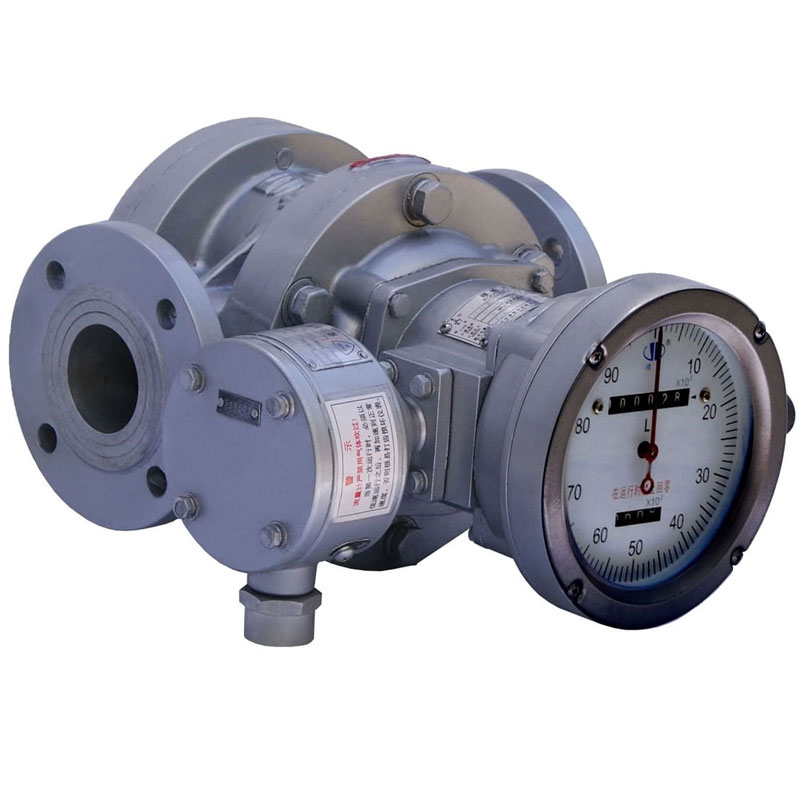

Meter aliran anjakan positif dengan output 4-20mA

Meter aliran anjakan positif: pilihan yang boleh dipercayai untuk pengukuran ketepatan tinggi

Apakah meter aliran anjakan positif?

Meter aliran anjakan positif, juga dikenali sebagai meter aliran isipadu, ialah instrumen pengukuran aliran cecair ketepatan. Prinsip kerjanya sangat langsung: ia membahagikan bendalir kepada "unit kecil" isipadu yang diketahui, dan mengira jumlah isipadu bendalir dengan mengira bilangan unit ini. Ia seperti menggunakan baldi kapasiti tetap untuk mengukur jumlah keseluruhan cecair yang mengalir melalui baldi saluran paip demi baldi. Jenis meter aliran biasa termasuk meter aliran gear bujur, meter aliran akar dan meter aliran gear heliks.

Meter aliran Anjakan Positif senario terpakai lebar<

Disebabkan ciri ketepatan tingginya, meter aliran PD sering digunakan dalam situasi yang memerlukan pengukuran, penyelesaian atau kawalan kelompok yang tepat. Aplikasi biasa termasuk:

• Perdagangan minyak: seperti stesen minyak, pengangkutan diesel, bahan api, minyak tanah, propana, bahan api jet, minyak mentah dan produk minyak ditapis.
• Industri kimia: Menambah reagen kimia yang mahal atau kritikal dengan tepat, seperti toluena, xilem, nafta, parafin
• Makanan dan farmaseutikal: mengukur bahan mentah seperti minyak makan, alkohol, etanol, molase, sirap, dsb.
• Pengukuran cecair kelikatan tinggi seperti resin, oi mentah dan asfalt.

Mengapakah kita memerlukan meter aliran anjakan positif keluaran 4-20mA?

Meter aliran PD mekanikal tradisional terutamanya menyediakan aliran kumulatif (jumlah penggunaan) tanpa sebarang output. Silverinstruments.com boleh membekalkan model yang dilengkapi dengan fungsi output 4-20mA membawa kelebihan pemodenan utama:

Realisasikan pemantauan jarak jauh bagi kadar aliran serta-merta: Isyarat 4-20mA boleh sepadan dengan lancar dengan nilai kadar aliran serta-merta bendalir. Ini membolehkan pengendali memantau perubahan kadar aliran dalam saluran paip dalam masa nyata di dalam bilik kawalan pusat, sekaligus meningkatkan kemudahan kawalan proses.

Penyepaduan dan automasi yang mudah: Output analog 4-20mA adalah isyarat paling standard dalam bidang kawalan industri, yang boleh diterima dengan mudah oleh sistem seperti PLC dan DCS. Ini membolehkan data aliran mengambil bahagian secara langsung dalam kawalan automatik, seperti melaraskan injap secara automatik, mencetuskan penggera atau saling mengunci dengan peralatan lain.

Meningkatkan nilai data: Dengan memperoleh aliran segera (4-20mA output semasa) dan aliran kumulatif (dipaparkan oleh instrumen itu sendiri) secara serentak, perusahaan boleh menjalankan analisis kecekapan tenaga yang lebih komprehensif, pengoptimuman proses dan diagnosis kerosakan.

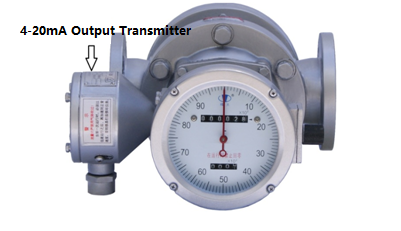

Pemancar Output analog 4-20mA untuk meter aliran PD

Pemancar keluaran siri BMF 4-20mA boleh dipasangkan dengan meter aliran anjakan positif syarikat kami untuk menukar aliran serta-merta di tapak kepada output analog 4-20mA dan menghantarnya dari jauh ke bilik kawalan untuk paparan, pelarasan dan kawalan aliran serta-merta. Ia juga mengeluarkan isyarat nadi aliran untuk penjumlahan aliran.

Ciri-ciri pemancar 4-20mA untuk meter PD

1. Sistem empat wayar (wayar kuasa positif, wayar arus 4-20mA, wayar isyarat nadi, wayar tanah kuasa)

• Nota: Untuk output 4-20mA sahaja, ia adalah sistem tiga wayar. Wayar isyarat nadi tidak disambungkan secara luaran semasa penghantaran.

2. Output 4-20mA terus dari meter aliran, jarak penghantaran yang panjang, selamat dan boleh dipercayai

Parameter Teknikal pemancar 4-20mA untuk meter aliran PD

1. Isyarat output:

a. Kuantiti analog 4-20mA

b. Nadi voltan: VL<0.5V, VH>9V untuk bekalan 12V; VL<1V, VH>20V untuk bekalan 24V

2. Ralat yang dibenarkan:

• Kuantiti analog: ±0.5% FS

• Kuantiti nadi: ±1 nadi

3. Suhu ambien: -25°C hingga +50°C

4. Rintangan beban kuantiti analog (penghujung pengguna):

• <400Ω untuk bekalan 12V

• <800Ω untuk bekalan 24V

5. Bekalan kuasa:

• DC12V ± 10%, 60mA

• DC24V ± 10%, 60mA

6. Penilaian kalis letupan: ExdIIBT5

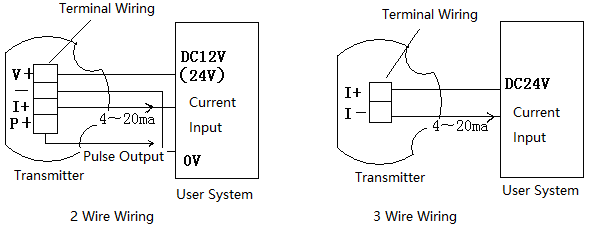

Bagaimana untuk wayar BMF siri 4-20mA pemancar aliran

Semasa membuat pesanan, pengguna mesti menyatakan sama ada bekalan kuasa DC24V atau 12V diperlukan. Pendawaian hendaklah dibuat mengikut rajah yang disediakan.

PERHATIAN: JANGAN SAMBUNG PENDAWAIAN SEMASA DIKUASA!

Kesimpulan

Meter alir anjakan positif itu sendiri adalah sinonim dengan ketepatan tinggi. Menambah fungsi output 4-20mA padanya adalah setara dengan melengkapkannya dengan "mata dan telinga jauh", menjadikannya bukan sahaja "skala pengukur" yang tepat, tetapi juga peserta masa nyata dan boleh dipercayai dalam sistem kawalan proses automasi moden, yang merupakan bahagian penting dalam mencapai kecerdasan industri dan pengurusan yang diperhalusi.
