Amalan Terbaik untuk Memasang Meter Aliran Vortex: Panjang Paip Lurus dan Garis Panduan Paip

Keperluan Panjang Paip Lurus

Untuk memastikan pengukuran aliran yang stabil dan tepat, panjang paip lurus yang betul mesti dikekalkan di hulu dan hilir meter aliran vorteks .

(1) Paip Pengurang (Penguncupan Aliran)
Untuk mengurangkan paip, sediakan sekurang-kurangnya 15D paip lurus hulu dan 5D hilir meter aliran.
(D = Diameter dalam nominal meter aliran pusaran)


(2) Mengembang Paip (Pengembangan Aliran)
Dalam kes pengembangan paip, kekalkan panjang lurus yang sama: 15D hulu dan 5D hilir.


(3) Siku dan Selekoh
Untuk setiap selekoh siku atau paip, pasangkan 15D paip lurus di hulu dan 5D di hilir untuk menstabilkan aliran sebelum pengukuran.


(4) Kedudukan Injap
Sebaik-baiknya, injap hendaklah dipasang di hilir meter alir.
Jika ia mesti dipasang di hulu, panjangkan panjang lurus hulu kepada sekurang-kurangnya 25D dan kekalkan 5D di hilir. Ini membantu meminimumkan gangguan aliran yang disebabkan oleh operasi injap.


(5) Pam Omboh atau Plunger
Apabila menggunakan pam omboh atau pelocok, pasang penumpuk di hulu meter alir untuk mengurangkan aliran berdenyut dan memastikan bacaan yang stabil.

(6) Aliran Berdenyut dalam Garisan Gas atau Cecair
Saluran paip gas dengan omboh atau peniup jenis Akar, atau saluran cecair tekanan tinggi dengan pam pelocok, sering menghasilkan denyutan. Untuk mengurangkan ini, pasangkan peredam denyutan (seperti plat orifis atau ruang pengembangan) di hulu meter.



(7) Lokasi Paip dan Injap Jenis-T
Untuk saluran paip jenis T, meletakkan injap di hulu meter alir boleh menghalang tekanan denyutan daripada menjejaskan kestabilan titik sifar. Letakkan semula injap untuk mengelakkan turun naik isyarat semasa gangguan aliran.

(8) Gasket
Pastikan gasket tidak terkeluar ke dalam saluran paip, kerana ini boleh menyebabkan pergolakan dan ketidaktepatan pengukuran.


(9) Titik Penorehan Tekanan dan Suhu
Titik torehan tekanan: 3–5D hiliran meter alir
Titik torehan suhu: 6–8D hiliran meter alir

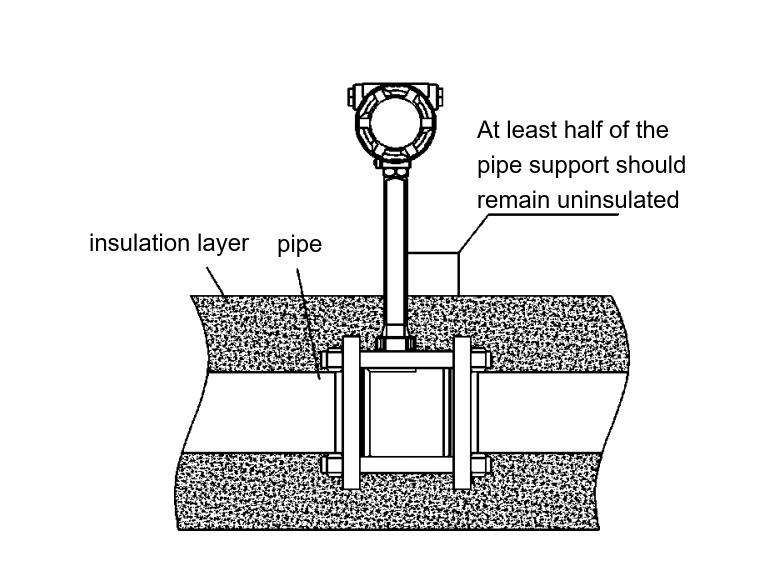

(10) Penebat Terma
Apabila penebat saluran paip yang membawa cecair suhu tinggi, jangan tutup pendakap pemancar meter alir untuk membenarkan akses pengudaraan dan penyelenggaraan yang betul.

(11) Pembersihan Saluran Paip
Sebelum pentauliahan, siram saluran paip yang baru dipasang atau dibaiki untuk menghilangkan karat, sanga kimpalan atau serpihan. Gunakan garisan pintasan untuk pembilasan untuk mengelakkan kerosakan meter. Jika tiada pintasan wujud, gantikan sementara meter dengan kepingan kili semasa pembersihan.

Keperluan Lokasi Pemasangan

Meter aliran vorteks boleh dipasang di dalam atau di luar rumah, dengan syarat getaran diminimumkan. Jika getaran adalah ketara, tambahkan penyokong paip untuk mengurangkan tekanan mekanikal. Diameter dalaman saluran paip penyambung hendaklah 1–5 mm lebih besar daripada meter alir untuk mengelakkan sekatan aliran.

1. Aplikasi Gas dan Stim
Pasang secara menegak untuk mengelakkan pengumpulan kondensat.
Untuk pemasangan mendatar, letakkan meter pada titik tertinggi bahagian berbentuk U terbalik.
Elakkan memasang pada titik paling bawah paip berbentuk U, di mana kondensat boleh mengumpul dan menyebabkan bacaan palsu atau kemungkinan kerosakan.


2. Aplikasi Pengukuran Cecair
Pastikan tiub meter kekal penuh dengan cecair.
Arah aliran hendaklah ke atas apabila boleh.
Jika pemasangan ke bawah perlu, letakkan meter di bawah saluran paip hiliran untuk mengekalkan keadaan aliran penuh.

Elakkan memasang meter alir pada titik tertinggi saluran paip, kerana gelembung gas mungkin terbentuk dan mengurangkan ketepatan.
Untuk mengelakkan peronggaan atau pembentukan gelembung yang disebabkan oleh kejatuhan tekanan akibat injap, pasang meter alir di hulu injap kawalan.

3. Aliran Fasa Campuran
Untuk bacaan yang tepat, medium yang diukur mestilah fasa tunggal (gas, stim atau cecair). Dalam keadaan dua fasa atau fasa bercampur, ketepatan pengukuran akan merosot dengan ketara.

Prosedur Pemasangan dan Langkah Berjaga-jaga

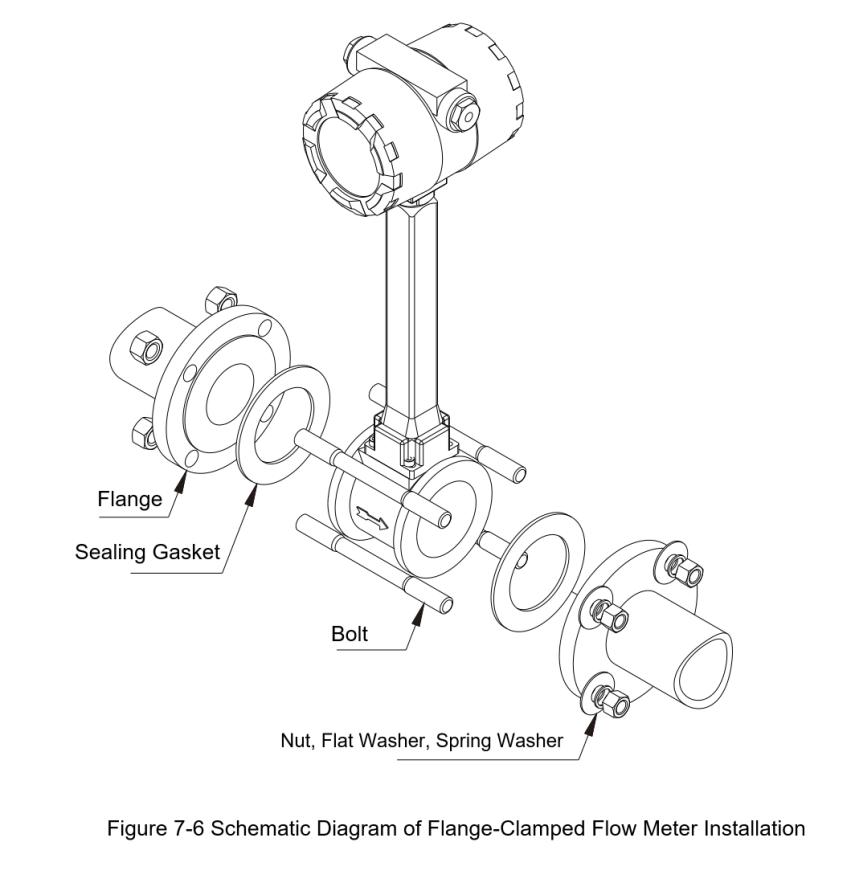

1. Pengukur Aliran Bersambung Bebibir dan Berkapit Bebibir

Pastikan penjajaran paip dan keserasian antara meter alir dan saluran paip sebelum pemasangan.
Untuk saluran paip baharu, sentiasa buang serpihan dan sisa kimpalan untuk mengelakkan halangan atau bacaan yang tidak tepat.
Dengan mengikuti amalan pemasangan ini, meter aliran vorteks boleh mencapai prestasi optimum, memastikan kestabilan, ketepatan dan ketahanan jangka panjang dalam aplikasi industri yang melibatkan pengukuran aliran gas, stim atau cecair.
