Bagaimana cara menghubungkan mag meter ke PLC dengan Digital Output?

Sebilangan besar pelanggan membeli meter aliran magnet siri SHD dari Silver Automation Instruments, dan pengguna sering bertanya kepada kami bagaimana menghubungkan meter mag kami ke PLC?

Berikut adalah penjelasannya.

Output digital SHD Electromangetic flow meter mempunyai 2 kenalan: Hubungan output digital dan Hubungan darat digital, simbolnya adalah seperti berikut

POUT ———— Kenalan output digital

PCOM ———— Hubungan darat digital

POUT adalah output pemungut terbuka; pengguna boleh melakukan pendawaian mengikut gambar berikut:

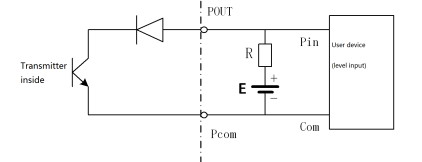

Diafgram Pendawaian keluaran Tahap Digital

Pendawaian output Tahap Digital

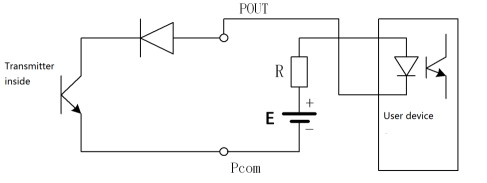

Output digital menyambung pengganding fotoelektrik (contohnya PLC)

Output digital menyambungkan pengganding fotoelektrik

Secara amnya, optocoupler memerlukan sekitar 10mA arus, dan E / R = 10mA, jadi E = 5 ～ 24V.

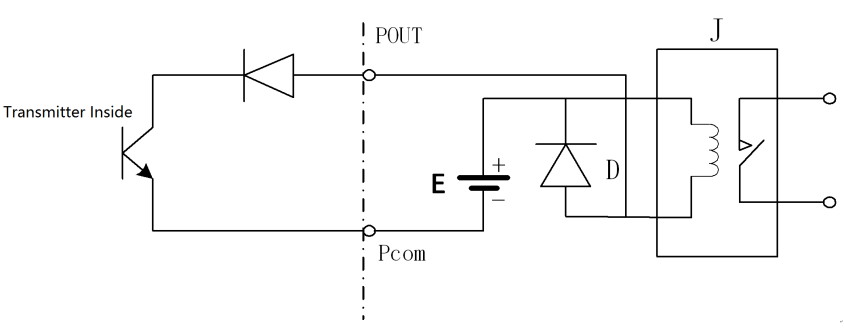

Magnetic Flow meter Output digital Connect Relay

Relay penyambung output digital

Pada kebiasaannya, geganti pertengahan memerlukan E = 12V atau 24V, D adalah Flyback diode. Pada masa ini kebanyakan geganti pertengahan mengandungi diod dalaman seperti ini. Sekiranya geganti antara tidak mempunyai dioda flyback, pengguna perlu menyambungkannya secara luaran.

Klik di bawah untuk mendapatkan spesifikasi teknikal mengenai meter aliran Elektromagnetik.
