Cara Mengukur Aliran Stim Dengan Tepat: 4 Teknologi Meter Terbaik Diterangkan

Stim atau wap adalah salah satu alat yang paling penting dan berkuasa dalam industri moden. Ia adalah cara utama tenaga bergerak dalam penjanaan kuasa, pembuatan, pemprosesan kimia dan sistem HVAC. Membuat wap memerlukan banyak tenaga dan wang, jadi dapat mengukur alirannya dengan tepat bukan sekadar tugas teknikal; ia juga merupakan bahagian penting dalam mengurus tenaga, mengurangkan kos, menjadikan proses lebih cekap dan memastikan loji selamat. Walau bagaimanapun, mengukur stim adalah amat sukar, memberikan cabaran unik yang boleh menyebabkan meter aliran digital standard (seperti meter aliran turbin atau meter aliran magnetik ) gagal.


Jadi, memilih meter aliran stim yang betul adalah sangat penting. Jika penderia aliran wap dipilih atau dipasang secara tidak betul atau tidak sama sekali, ia boleh memberikan anda data yang salah, yang boleh menyebabkan anda memerlukan banyak wang dan menjadikan perniagaan anda kurang cekap.

Panduan lengkap ini akan menjadi sumber rujukan anda untuk mengukur aliran wap. Kami akan membincangkan masalah paling penting yang timbul, mengkaji teknologi penderia aliran wap terbaik dan memberi anda cara yang berguna untuk memilih instrumen aliran wap yang betul untuk keperluan anda.

---

Mengapakah sangat penting untuk mengukur aliran wap dengan tepat?

Sebelum memasuki teknologi pengukuran aliran stim yang berbeza, adalah penting untuk mengetahui betapa pentingnya pengukuran stim. Untuk data berikut, tepat dan boleh dipercayai adalah sangat penting:

Kecekapan Tenaga dan Peruntukan Kos: Membakar bahan api atau menggunakan elektrik secara langsung menghasilkan wap. Anda boleh menjejaki penggunaan tenaga, memperuntukkan kos kepada jabatan atau proses tertentu dan mencari kawasan sisa, seperti kebocoran atau peralatan yang tidak berfungsi sebaik mungkin, dengan mengukur aliran wap dengan tepat.

Kawalan Proses: Dalam kebanyakan kes, jumlah stim yang dihantar adalah faktor utama dalam memastikan kualiti produk kekal sama. Adalah sangat penting untuk mempunyai kawalan aliran yang tepat untuk pemanasan, pensterilan dan turbin berjalan.

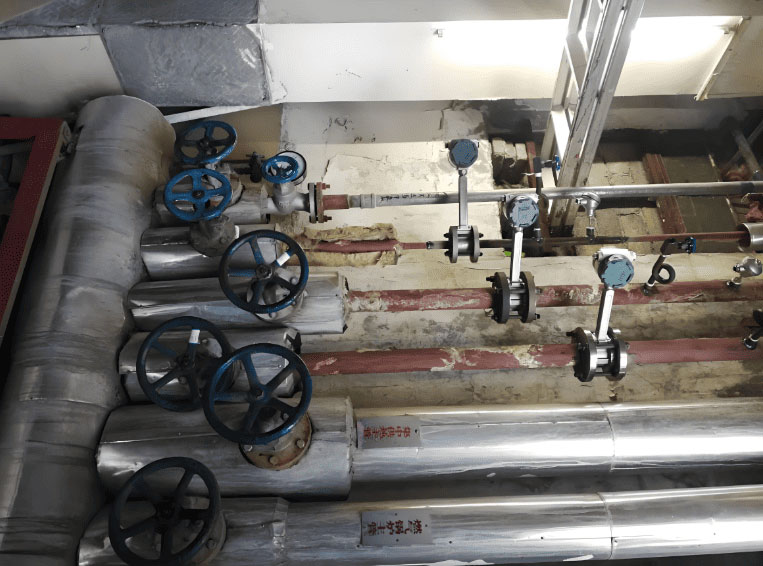

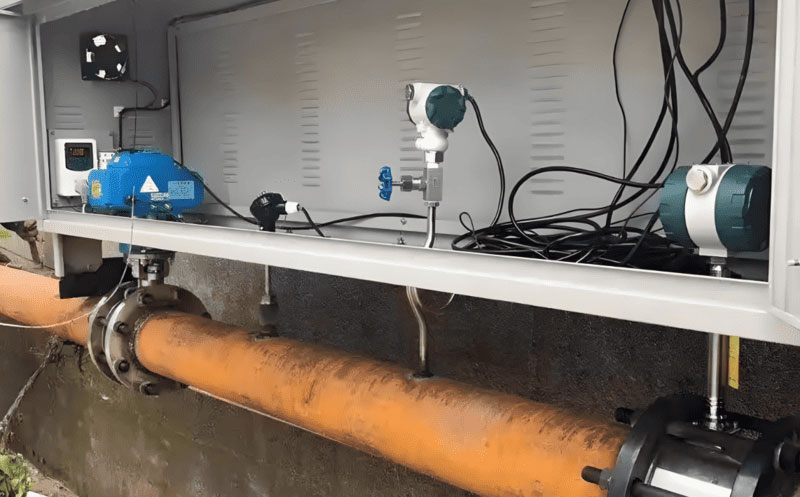

Pemindahan dan Pengebilan Jagaan: Apabila wap dijual daripada satu entiti kepada entiti yang lain (cth, dari loji pusat kepada penyewa), ukuran yang tepat adalah asas untuk pengebilan yang adil dan telus.

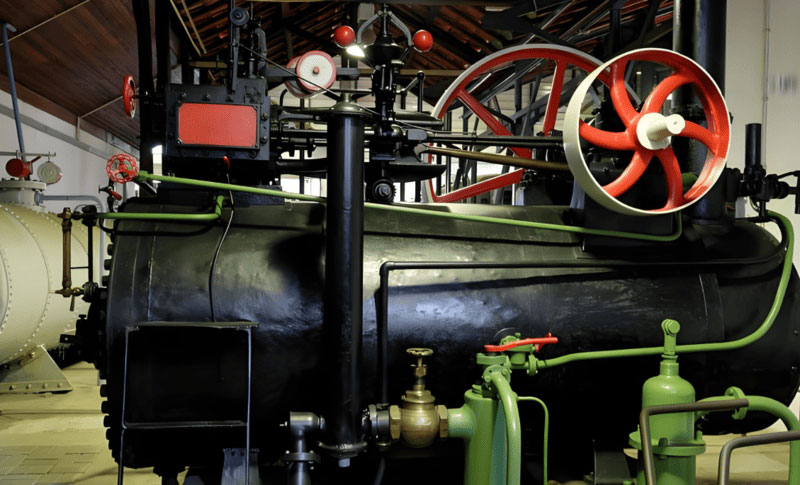

Prestasi dan Keselamatan Dandang: Kecekapan dan kesihatan dandang boleh diukur dengan berapa banyak stim yang dihasilkannya. Perubahan aliran yang berlaku dengan cepat boleh menjadi tanda kemungkinan masalah keselamatan yang perlu ditangani segera.

---

Masalah Khas dengan Mengukur Aliran Stim

Stim bukan sekadar cecair seperti air atau diesel. Kerana sifatnya, ia mewujudkan persekitaran yang keras yang memerlukan instrumen yang kuat dan khusus.

1. Suhu dan Tekanan Tinggi: Stim hadir pada suhu dan tekanan yang sangat tinggi, yang boleh membahayakan atau memusnahkan penderia yang tidak berfungsi dalam keadaan ini. Suhu stim tepu biasa biasanya di bawah 200 °C, manakala wap panas lampau boleh melebihi 350 °C, dan dalam keadaan tertentu, ia mungkin mencapai 450 °C atau lebih tinggi, terutamanya pada tekanan tinggi.

2. Menukar Ketumpatan: Masalah terbesar ialah ketumpatan wap berbeza dengan ketara mengikut tekanan dan suhu. Sebagai contoh, stim tepu pada 3 bar mempunyai ketumpatan lebih kurang 3.2 kg/m³, manakala pada 10 bar, ketumpatan meningkat kepada sekitar 8.5 kg/m³. Ini bermakna bahawa satu meter padu stim pada 3 bar mengandungi jisim yang jauh lebih sedikit daripada satu meter padu pada 10 bar, yang boleh membawa kepada ralat yang ketara jika aliran jisim tidak diukur dengan betul.
Klik di sini, ketumpatan berbeza untuk stim tepu dan stim terlalu panas pada suhu dan tekanan yang berbeza .

3. Kualiti Stim (Basah vs. Kering): Terdapat sangat sedikit gas dalam wap dalam paip. Ia sering mempunyai titisan air di dalamnya, yang dipanggil "wap basah." Aliran dua fasa ini boleh menyebabkan ralat yang ketara dalam banyak teknologi meter aliran.
Bahagian percuma kalkulator stim>>

4. Sifat Menghakis: Stim berkelajuan tinggi, terutamanya jika ia basah, boleh menjadi sangat menghakis kepada mana-mana komponen dalam paip, yang membawa kepada haus dan lusuh pada meter mekanikal.Oleh itu, bahan penderia keluli tahan karat diperlukan sebagai bahagian meter aliran stim yang dibasahi untuk menahan hakisan.

---

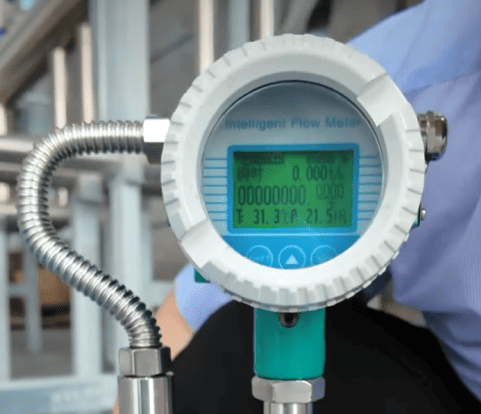

Prinsip Teras: Mengapa Aliran Massa Penting untuk Stim

Oleh kerana ketumpatan stim tidak tetap, mengukur aliran isipadunya (cth, dalam m³/j) selalunya tidak bermakna tanpa mengetahui tekanan dan suhu tepatnya pada titik yang sama. Atas sebab ini, semua pengukuran stim yang boleh dipercayai akhirnya berdasarkan aliran jisim (cth, dalam kg/j, tan/jam atau lb/j), kerana jisim stim adalah nilai yang tetap dan boleh dipercayai tanpa mengira keadaannya. [meter aliran jisim stim] berprestasi tinggi memberikan bacaan yang paling tepat dan langsung untuk semua aplikasi stim. Jadi kebanyakan ukuran aliran wap memerlukan unit aliran jisim.

---

Panduan Terperinci untuk Teknologi Meter Aliran Stim

Walaupun terdapat beberapa cara untuk mendekati cabaran pengukuran wap suhu tinggi ini, industri bergantung terutamanya pada beberapa teknologi yang terbukti. Gambaran keseluruhan lengkap [empat cara untuk mengukur aliran stim] akan merangkumi pelbagai kaedah, tetapi untuk aplikasi industri pengukuran wap praktikal, berikut adalah instrumen pengukuran aliran wap yang paling biasa dan boleh dipercayai

---

# 1. Pengukur Aliran Vortex: Piawaian Industri

Kelebihan

☆ Tiada Bahagian Bergerak: Ini adalah kekuatan terbesarnya. Tanpa apa-apa untuk dipakai, pecah atau tersumbat, meter vorteks sangat boleh dipercayai dan memerlukan penyelenggaraan yang minimum.

☆ Nisbah Turndown Lebar: Mereka boleh mengukur julat kadar aliran yang luas dengan tepat, meter aliran pusaran siri STLU dari silverinstruments.com boleh mengendalikan halaju aliran wap 3-60 m/s.

☆ Keupayaan Suhu dan Tekanan Tinggi: Pembinaan keluli tahan karat yang dikimpal semua yang kukuh menjadikannya sesuai untuk persekitaran wap yang keras.

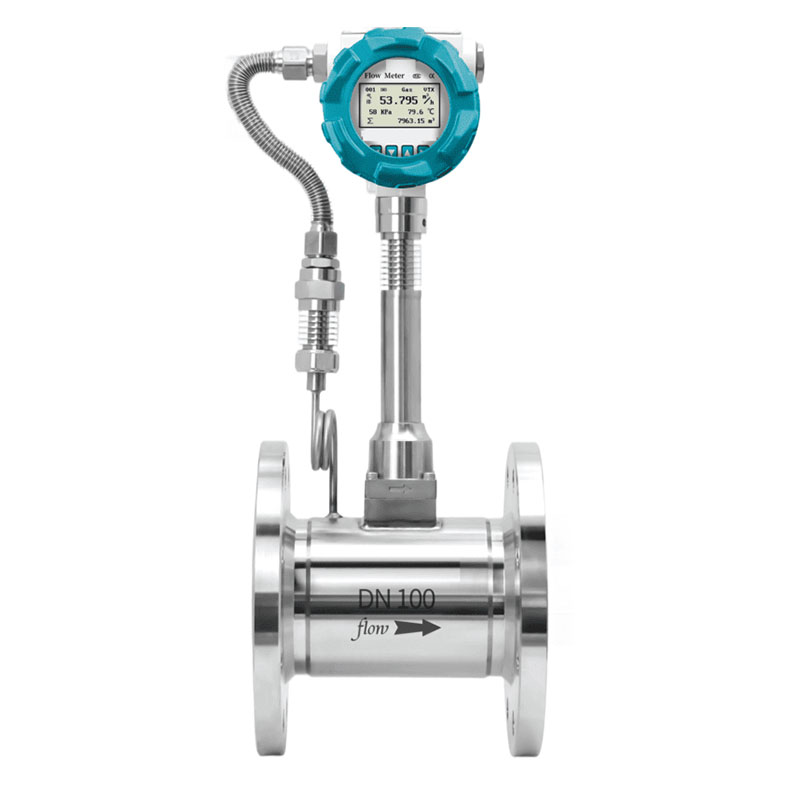

☆ Suhu Bersepadu dan Pampasan Tekanan: Banyak model boleh menyertakan penderia suhu dan tekanan terbina dalam, membenarkan pampasan masa nyata untuk perubahan ketumpatan stim.

☆ Paparan Aliran Komprehensif: Mereka boleh memaparkan terus suhu wap, tekanan, aliran isipadu dan aliran jisim, memberikan maklumat proses lengkap di tapak.

☆ Pemasangan Mudah: Reka bentuk memudahkan persediaan, menghapuskan keperluan untuk berbilang instrumen tambahan dan mengurangkan kerumitan pemasangan, meter aliran vorteks sisipan juga tersedia untuk saluran paip wap besar melebihi 6 inci. Pemasangan untuk meter aliran vorteks pemasukan juga sangat mudah.

Keburukan

Memerlukan Larian Paip Lurus: Ia sensitif terhadap gangguan profil aliran dan memerlukan panjang paip lurus yang tidak terhalang ke hulu dan hilir untuk bacaan yang tepat.
Kadar Aliran Minimum: Mereka tidak boleh mengukur kadar aliran yang sangat rendah, kerana halaju minimum diperlukan untuk menghasilkan vorteks yang stabil.

Meter aliran vorteks mempunyai banyak kelebihan dan kekurangan; untuk butiran lanjut, sila rujuk artikel ini: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Meter Aliran Vortex Panduan Rujukan Julat Aliran Stim Tepu dan Terlalu Panas

Kami menyediakan jadual rujukan meter aliran vorteks siri STLU yang menunjukkan julat aliran wap untuk saiz paip yang berbeza di bawah pelbagai tekanan dan suhu. Jadual termasuk kedua-dua julat aliran wap tepu dan panas lampau. Walaupun julat aliran yang tepat mungkin berbeza sedikit antara pengeluar meter aliran stim, rujukan ini mencukupi untuk memberi orang awam idea yang baik tentang julat aliran stim biasa. meter aliran vorteks julat aliran wap tepu dan terlalu panas

Aplikasi Ideal

Untuk pemahaman yang lebih mendalam, terokai panduan terperinci kami tentang [Meter aliran wap Vortex] . Ia adalah penyelesaian utama untuk kebanyakan aplikasi wap tumbuhan dan wap tepu.

Video berkaitan: Cara mengkonfigurasi meter aliran vorteks untuk pengukuran stim.

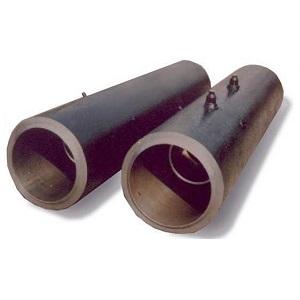

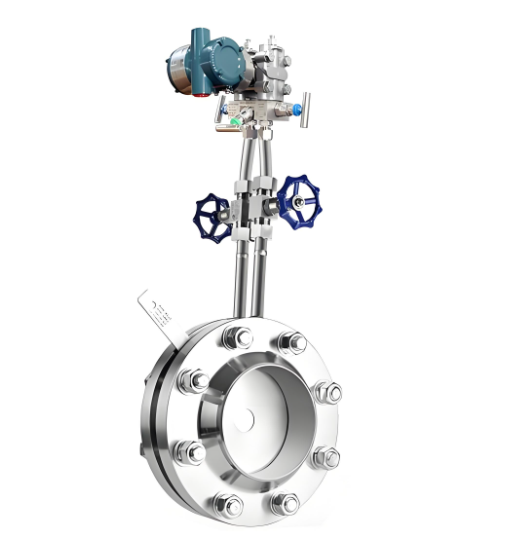

# 2. Meter Aliran Tekanan Berbeza (DP): Kuda Kerja Tradisional

Kelebihan

Keupayaan Suhu Sangat Tinggi: Oleh kerana elemen utama adalah sekeping logam yang mudah, ia boleh dibuat daripada aloi eksotik untuk menahan hampir sebarang suhu, contohnya suhu wap yang terlalu panas mungkin sangat tinggi dan juga tekanannya juga sangat tinggi, dan kadangkala meter aliran vorteks tidak dapat mengendalikannya, sesetengah pengguna akan menggunakan meter aliran tiub venturi untuk pengukuran stim.

Kos Rendah untuk Paip Besar: Untuk talian wap yang sangat besar, pendekatan DP boleh menjadi lebih menjimatkan daripada teknologi lain.

Keburukan

Kehilangan Tekanan: Plat orifis khususnya menyebabkan kehilangan tekanan yang ketara dan kekal, yang diterjemahkan kepada tenaga terbuang.

Haus dan Koyak: Pinggir tajam plat orifis boleh terhakis dari semasa ke semasa dalam wap berkelajuan tinggi, yang membawa kepada kehilangan ketepatan.

Turndown Terhad: Mereka mempunyai julat ukuran yang lebih sempit berbanding dengan meter vorteks.

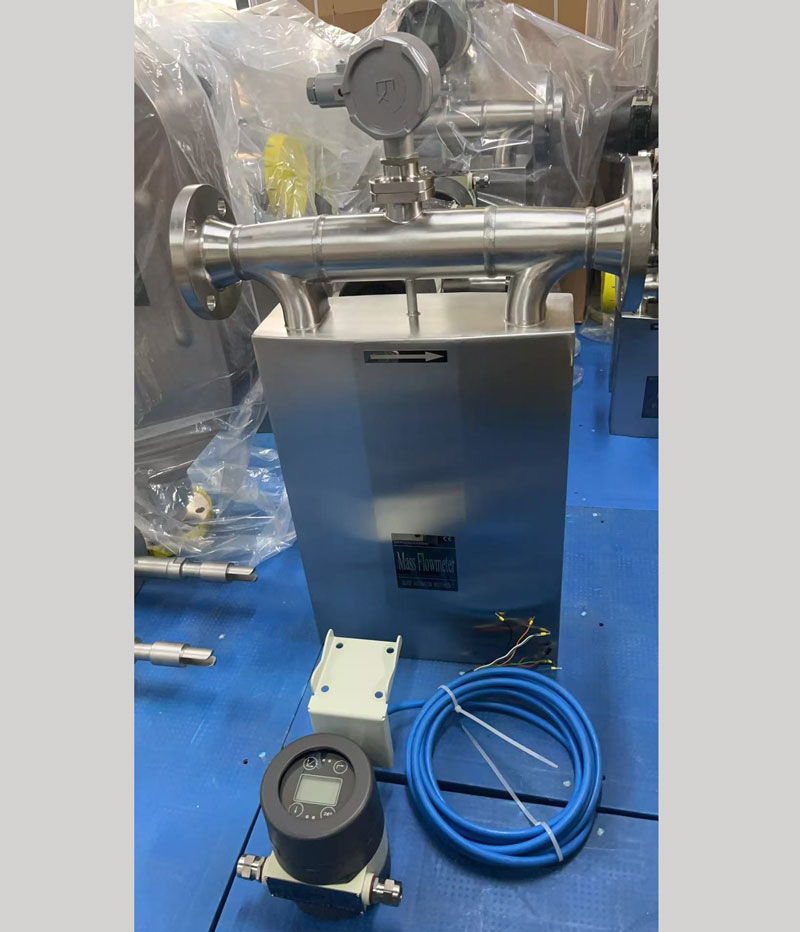

# 3. Coriolis Mass Flow Meter: Ketepatan Tertinggi

Kelebihan

Pengukuran Jisim Langsung: Ia mengukur jisim secara langsung, menghapuskan keperluan untuk pampasan suhu dan tekanan yang berasingan.

Ketepatan Tertinggi: Ia adalah teknologi paling tepat yang tersedia untuk pengukuran stim.

Keburukan

Kos Sangat Tinggi: Meter Coriolis jauh lebih mahal daripada meter pusaran atau DP.

Harga meter aliran jisim adalah antara $3,000 hingga $10,000, bergantung pada saiz paip, suhu dan penarafan tekanan.

Saiz Terhad: Ia biasanya terhad kepada saiz talian yang lebih kecil untuk aplikasi stim disebabkan oleh kos dan kekangan teknikal. pada masa ini saiz maksimum untuk meter aliran stim Coriolis ialah 12 inci.

Meter aliran Coriolis juga mempunyai pelbagai kelebihan dan kekurangan. Untuk gambaran keseluruhan terperinci, anda boleh merujuk artikel ini: Kelebihan dan keburukan meter aliran jisim Coriolis

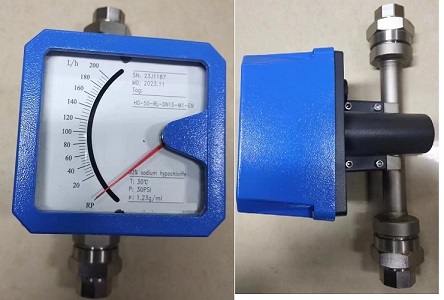

# 4. Rotameter Tiub Logam: Pilihan Mudah dan Tahan Lama

Prinsip Kerja:

Rotameter tiub logam terdiri daripada tiub tirus dengan apungan di dalamnya. Apabila wap mengalir ke atas melalui tiub, ia mengangkat apungan. Apungan mencapai titik keseimbangan di mana daya ke atas aliran stim sama dengan berat apungan. Kedudukan menegak apungan kemudiannya dibaca melawan skala, memberikan petunjuk langsung kadar aliran. Tidak seperti rotameter tiub kaca, yang terhad kepada tekanan rendah dan cecair lembut, rotameter tiub logam dibina daripada keluli tahan karat dan aloi lain, menjadikannya sesuai untuk keadaan yang menuntut seperti perkhidmatan wap.

Kelebihan:

Pembinaan Teguh: Pemutar tiub logam direka untuk mengendalikan tekanan dan suhu tinggi, menjadikannya sesuai untuk tepu dan juga beberapa aplikasi wap panas lampau.

Kesederhanaan Mekanikal: Mereka tidak memerlukan kuasa luaran, elektronik atau pemasangan yang rumit. Ini menjadikan mereka sesuai untuk persekitaran terpencil atau berbahaya di mana sumber penyelenggaraan adalah terhad.
Petunjuk Tempatan dan Penghantaran Jauh: Walaupun banyak alat pemutar memberikan petunjuk langsung di tapak, model moden juga boleh dilengkapi dengan gandingan magnetik dan pemancar elektronik untuk menyampaikan isyarat 4–20 mA untuk penyepaduan ke dalam sistem kawalan.

Tahan Hakisan: Pembinaan semua logam dan ketiadaan penderia halus bermakna ia boleh menahan persekitaran wap hakisan lebih baik daripada beberapa meter mekanikal tradisional.

Kos-Efektif: Berbanding dengan Coriolis atau meter vorteks, rotameter jauh lebih murah dan selalunya merupakan pilihan yang menjimatkan untuk pemantauan wap peringkat utiliti.

Kelemahan:

Ketepatan Lebih Rendah: Pemutar tiub logam biasanya mencapai ketepatan dalam julat ±1.5% hingga ±2.5% skala penuh, yang lebih rendah daripada meter pusaran atau Coriolis. Ia paling sesuai untuk pemantauan dan aliran berbanding pemindahan jagaan atau aplikasi ketepatan tinggi.
Nisbah Turndown Terhad: Julat ukuran adalah lebih sempit daripada meter pusaran, bermakna mereka mungkin tidak menangkap variasi aliran yang sangat rendah atau sangat tinggi dengan berkesan.
Bacaan Manual Tanpa Elektronik: Rotameter asas memerlukan pemeriksaan visual. Walaupun pemancar elektronik menyelesaikannya, mereka menambah kos tambahan.

Aplikasi Ideal

Rotameter tiub logam digunakan secara meluas dalam talian stim utiliti, aplikasi suapan dandang, dan pemantauan proses di mana bacaan anggaran adalah mencukupi. Sebagai contoh, loji boleh memasang rotameter untuk menjejak penggunaan wap di jabatan yang berbeza, memastikan peruntukan kasar kos tenaga tanpa melabur dalam teknologi ketepatan yang lebih mahal.
Untuk aplikasi yang lebih mencabar, pemutar tiub logam dengan pemancar boleh memberikan output elektronik yang boleh dipercayai sambil mengekalkan kesederhanaan reka bentuk yang lasak. Ini menjadikannya jalan tengah yang praktikal antara meter mekanikal tradisional dan sistem pengukuran aliran elektronik termaju.

Ringkasan Teknologi Meter Aliran Stim

---

Cara Memilih Meter Aliran Stim yang Betul

Membuat pilihan yang tepat melibatkan semakan teliti proses anda. Perbincangan tentang [jenis meter aliran stim] utama ialah langkah pertama.

# Stim Tepu lwn. Super Panas

Adalah penting untuk mengetahui keadaan wap anda. Stim tepu berada pada takat didihnya untuk tekanan tertentu, manakala wap panas lampau telah dipanaskan Suhu stim tepu biasanya sekitar 200–250 °C, manakala wap panas lampau boleh mencapai suhu yang lebih tinggi, biasanya 350–450 °C atau lebih, selalunya di bawah tekanan yang sangat tinggi. Mengukur aliran wap panas lampau adalah jauh lebih mencabar daripada mengukur stim tepu kerana suhu tinggi, ketumpatan rendah dan sifat berubah-ubah melebihi takat didihnya. Wap panas lampau adalah kering (100% gas), menjadikannya lebih mudah untuk diukur. Stim tepu selalunya "basah" dan memerlukan penempatan meter yang teliti dan kadangkala peralatan khusus untuk mengendalikan kemungkinan kondensat.

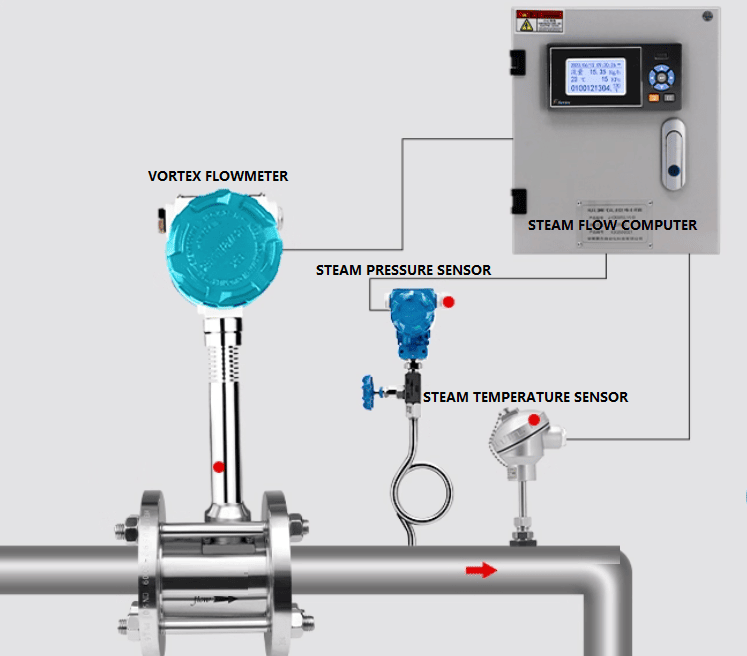

# Peranan Kritikal Suhu dan Pampasan Tekanan

Seperti yang dinyatakan, ketumpatan wap berubah mengikut suhu dan tekanan. Meter volumetrik seperti Vortex dan DP sebenarnya mengukur halaju, bukan jisim. Untuk menukar bacaan isipadu mereka kepada bacaan aliran jisim yang tepat, mereka mesti disepadukan dengan penderia suhu dan tekanan. Ini dicapai menggunakan komputer aliran, yang mengambil isyarat halaju daripada meter aliran dan data langsung daripada [ pemancar tekanan stim ] dan penderia suhu (RTD) khusus. Komputer aliran kemudian melakukan pengiraan masa nyata untuk mengeluarkan kadar aliran jisim terkompensasi.

Video berkaitan: Bagaimana untuk mengkonfigurasi komputer aliran wap Siri AJ


# Saiz dan Pemasangan

Saiz yang betul adalah penting untuk ketepatan. Penderia stim mesti bersaiz untuk kadar aliran yang dijangkakan pada keadaan operasi yang diberikan. Sebagai contoh, [ meter aliran stim 4 inci ] untuk talian loji utama akan dipilih berdasarkan keluaran maksimum dandang dan tekanan talian. Pemasangan adalah sama penting, terutamanya keperluan untuk larian paip lurus untuk Vortex dan meter DP untuk memastikan profil aliran yang stabil.

Kesimpulan: Bekerjasama dengan Pakar

Memilih meter aliran wap yang betul ialah tugas yang kompleks tetapi kritikal yang secara langsung memberi kesan kepada kecekapan dan keuntungan loji anda. Walaupun meter Vortex yang teguh dan boleh dipercayai adalah pilihan ideal untuk kebanyakan aplikasi, meter DP dan Coriolis menawarkan penyelesaian untuk keperluan yang lebih khusus. Kunci kejayaan ialah analisis menyeluruh aplikasi anda dan pemahaman tentang cara menukar ukuran volumetrik kepada data aliran jisim yang tepat yang anda perlukan.

Di Instrumen Automasi Perak, kami pakar dalam menyediakan penyelesaian lengkap untuk pengukuran aliran wap. Pakar kami boleh membantu anda memilih, saiz dan mengkonfigurasi teknologi yang sesuai untuk proses anda, memastikan anda mendapat data yang boleh dipercayai dan tepat untuk tahun-tahun akan datang.

Soalan Lazim (FAQ) tentang Meter Aliran Stim

1. Apakah meter aliran terbaik dan paling biasa untuk stim?
Untuk sebahagian besar aplikasi industri, Vortex Flow Meter ialah piawaian industri dan pilihan terbaik untuk mengukur stim. Reka bentuknya yang teguh tanpa bahagian bergerak menjadikannya sangat dipercayai dan penyelenggaraan yang rendah, dan ia menawarkan keseimbangan prestasi dan kos yang sangat baik. Walaupun begitu, meter aliran Tekanan Berbeza (DP) klasik kekal sebagai penyelesaian yang digunakan secara meluas, terutamanya untuk aplikasi wap tekanan tinggi dan suhu tinggi yang mencabar yang sukar dikendalikan.

2. Mengapa saya tidak boleh menggunakan meter aliran air standard untuk stim?
Stim wujud pada suhu dan tekanan yang sangat tinggi yang akan memusnahkan meter aliran standard seperti meter magnet atau turbin. Tambahan pula, ketumpatan stim berubah secara mendadak dengan tekanan dan suhu, yang memerlukan keupayaan pampasan khusus yang terdapat dalam meter aliran stim khusus.

3. Adakah saya perlu mengukur aliran jisim atau aliran isipadu untuk stim?
Anda hendaklah sentiasa mengukur aliran jisim (cth, dalam kg/j atau lb/j). Oleh kerana ketumpatan stim tidak tetap, bacaan isipadu mudah (seperti m³/j) selalunya tidak bermakna. Bacaan aliran jisim adalah satu-satunya cara untuk mengesan penggunaan tenaga dan kos dengan tepat.

4. Apakah pampasan suhu dan tekanan?
Memandangkan meter isipadu seperti Vortex dan DP sebenarnya mengukur halaju, ia mesti dipasangkan dengan penderia suhu dan tekanan yang berasingan untuk tepat untuk aliran jisim wap. Komputer aliran menggunakan data daripada ketiga-tiga penderia untuk mengira ketumpatan stim secara berterusan dan menukar bacaan halaju kepada kadar aliran jisim yang tepat.

5. Apakah perbezaan antara stim tepu dan panas lampau?
Stim tepu berada pada takat didihnya untuk tekanan tertentu dan selalunya mengandungi titisan air ("wap basah"). Wap panas lampau telah dipanaskan melebihi takat didihnya dan merupakan gas kering sepenuhnya. Stim panas lampau lebih mudah diukur, tetapi kedua-dua jenis boleh dikendalikan oleh meter aliran yang betul.

6. Adakah meter aliran stim memerlukan saluran paip lurus untuk pemasangan?
Ya, kebanyakan mereka begitu. Meter aliran Vortex dan Differential Pressure (DP) sensitif terhadap gangguan aliran dan memerlukan panjang paip lurus dan tidak terhalang yang ketara (biasanya 10 diameter hulu dan 5 hiliran) untuk memastikan ketepatan. Meter Coriolis adalah satu-satunya jenis yang tidak memerlukan saluran paip lurus.

7. Bilakah saya perlu menggunakan meter aliran Coriolis untuk stim?
Meter aliran Coriolis digunakan untuk aplikasi yang menuntut tahap ketepatan tertinggi mutlak (cth, lebih baik daripada ±1%). Ia adalah pilihan terbaik untuk kawalan proses kritikal atau pemindahan jagaan bernilai tinggi, tetapi ia datang pada kos yang jauh lebih tinggi.

8. Bolehkah rotameter tiub logam digunakan untuk stim?
ya. Rotameter tiub logam ialah meter mekanikal yang ringkas, tahan lama dan menjimatkan kos yang boleh digunakan untuk petunjuk aliran tempatan dalam talian stim utiliti tujuan umum di mana ketepatan tinggi bukanlah keperluan utama. Syarikat kami juga menyediakan pemutar tiub logam yang dilengkapi dengan output isyarat dan fungsi penjumlahan, menawarkan pilihan yang mudah dan tahan lama untuk pemantauan stim utiliti.

9. Apakah yang berlaku jika wap saya "basah"?
"Stim basah" mengandungi titisan air yang boleh menyebabkan ketidaktepatan pengukuran dan menghakis komponen meter. Untuk mendapatkan hasil yang terbaik, meter aliran hendaklah dipasang dalam paip menegak dengan wap mengalir ke atas, dan perangkap kondensat hendaklah dipasang sebelum meter untuk mengeluarkan sebanyak mungkin cecair.

10. Bagaimanakah cara saya memilih saiz yang sesuai untuk meter aliran stim saya?
Meter mesti bersaiz berdasarkan kadar aliran yang dijangkakan pada tekanan operasi dan suhu khusus aplikasi anda. Meter bersaiz salah (sama ada terlalu besar atau terlalu kecil) akan menjadi tidak tepat. Adalah lebih baik untuk memberikan data proses anda kepada pakar instrumentasi (seperti silverinstruments.com ) untuk memastikan saiz yang betul.
