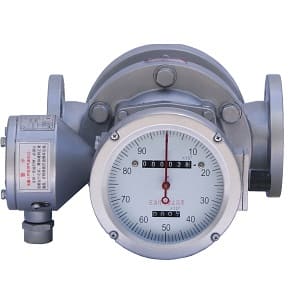

Meter aliran Anjakan Positif dengan output Nadi

Apakah meter aliran PD?

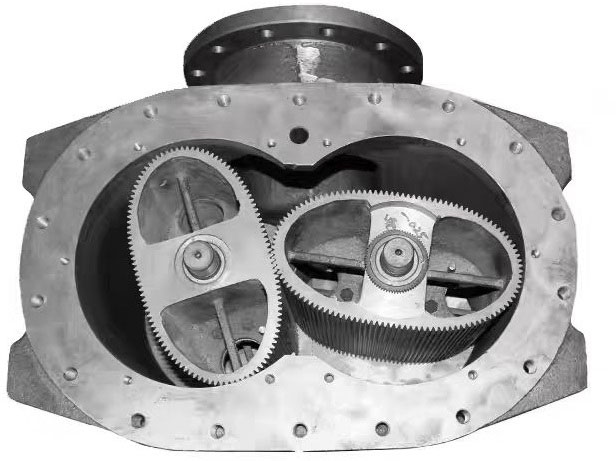

Meter alir anjakan positif ialah instrumen pemeteran aliran yang mengukur secara langsung kadar aliran jumlah cecair bersih dengan mengisi dan menyahcas isipadu bendalir secara berkala dalam ruang pengukur ketepatan. Ia digunakan terutamanya untuk mengukur cecair bersih seperti diesel, bahan api, minyak mentah, pelincir, bahan mentah kimia dan cecair gred makanan, terutamanya sesuai untuk situasi di mana ketepatan pengukuran cecair amat diperlukan.

Kelebihan terasnya terletak pada ketepatan pengukuran yang tinggi (0.2% ~0.5%), tidak terjejas oleh perubahan dalam kelikatan bendalir, dan tidak memerlukan bahagian paip lurus hulu dan hilir semasa pemasangan.

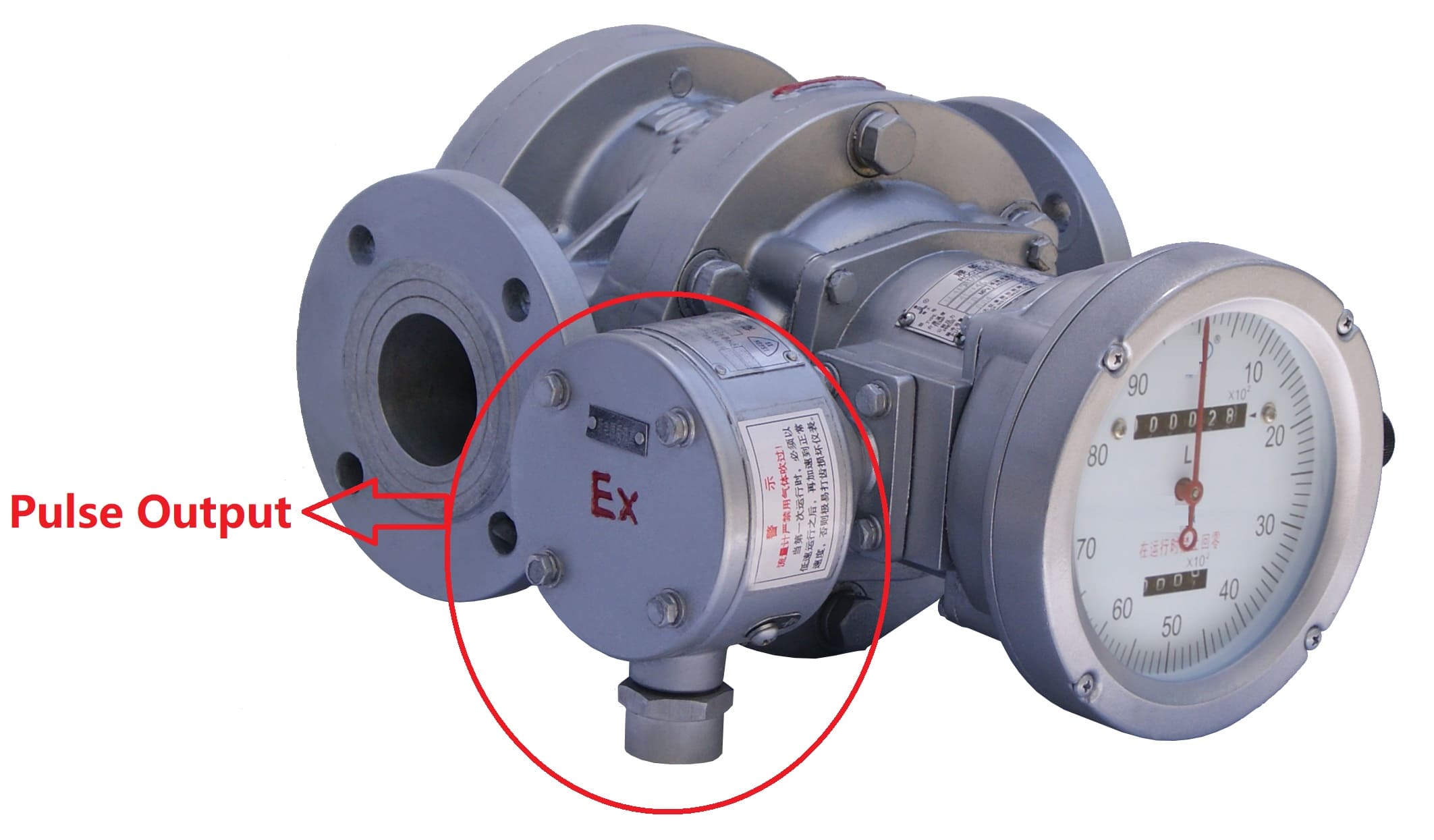

Mengapa kita memerlukan meter aliran anjakan positif output nadi?

Meter aliran PD tradisional sering menggunakan penunjuk mekanikal untuk memaparkan aliran kumulatif. Dengan peningkatan permintaan untuk automasi, meter aliran anjakan positif output nadi telah muncul. Kelebihannya terletak pada penukaran masa nyata isyarat aliran kepada isyarat nadi elektrik (seperti nadi PNP atau NPN), yang memudahkan penyepaduan dengan sistem kawalan seperti PLC dan DCS, membolehkan penghantaran data jauh, pengiraan aliran serta-merta, kawalan kelompok dan pengurusan automatik, meningkatkan tahap kecerdasan dan kecekapan kawalan industri proses.

Pemancar output nadi untuk meter aliran PD

Gambaran keseluruhan pemancar nadi siri BGF untuk meter PD

Pemancar nadi siri BGF ialah sensor anjakan sudut aci berputar yang, apabila digunakan dengan meter aliran anjakan positif syarikat kami, boleh menukar aliran medium yang diukur kepada isyarat nadi elektrik untuk penghantaran jauh. Ia adalah penghantar kalis letupan.

Spesifikasi Teknikal pemancar aliran keluaran nadi

• 1. Non-contact, output gelombang persegi, penghantaran isyarat yang boleh dipercayai
• 2. Kekerapan isyarat berkadar dengan kadar aliran
• 3. Suhu persekitaran operasi: -10°C hingga 60°C
• 4. Penilaian kalis letupan: ExdⅡBT5
• 5. Saiz penyesuai output: Jenis kalis letupan, benang dalaman G1/2"
• 6. Saiz lubang masuk kabel: Jenis kalis letupan Φ11
• 7. Ketepatan tinggi, anti-getaran, terutamanya sesuai untuk aplikasi pengisian kuantitatif

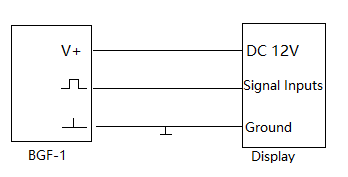

Pendawaian nadi bekalan kuasa DC 12V

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

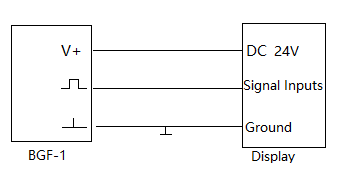

Pendawaian nadi bekalan kuasa DC 24V

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
