Panduan Pemasangan Pemancar Tekanan Komprehensif — Pendawaian, Pemasangan dan Penentukuran Elektrik

Memasang pemancar tekanan dengan betul adalah penting untuk memastikan tekanan, tekanan pembezaan atau pengukuran paras cecair yang boleh dipercayai, stabil dan tepat dalam sebarang proses perindustrian.
Panduan terperinci daripada Instrumen Automasi Perak ini menyediakan arahan langkah demi langkah dan amalan terbaik untuk pemasangan elektrik , pemasangan mekanikal , susun atur garis impuls dan konfigurasi pengedap diafragma jauh .
Sama ada anda menyediakan pemancar tekanan pembezaan , pemancar tekanan tolok atau pemancar aras , pemasangan yang betul menjamin ketepatan pengukuran, jangka hayat peranti dan operasi yang selamat dalam keadaan industri yang mencabar.

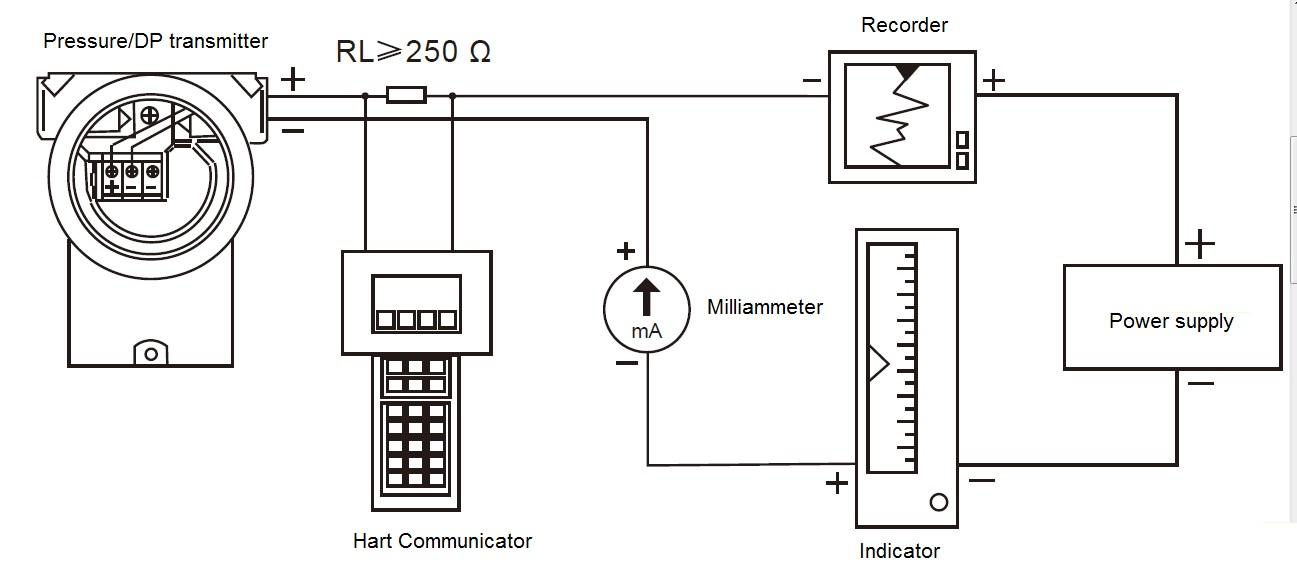

Pendawaian elektrik adalah asas untuk penghantaran isyarat yang stabil. Wayar bekalan kuasa dan wayar isyarat berkongsi kabel yang sama , memudahkan pemasangan dan mengurangkan kemungkinan ralat pendawaian.

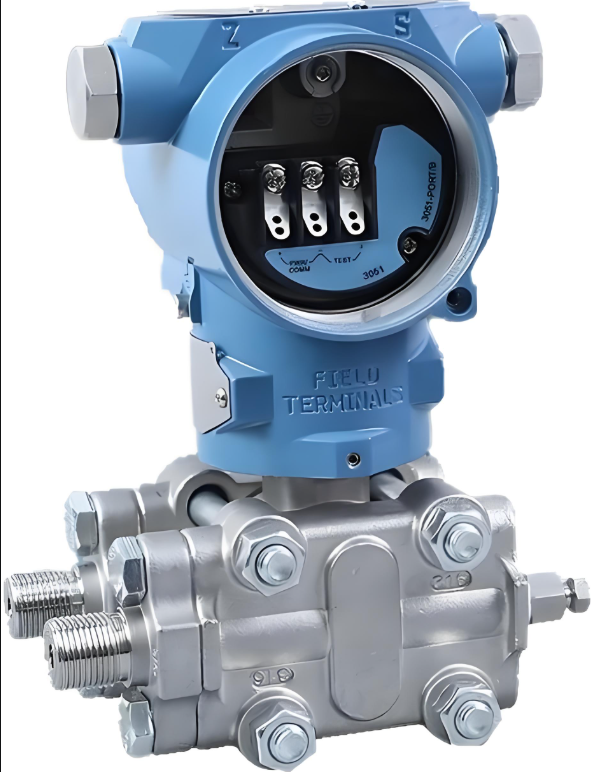

Untuk memulakan, keluarkan penutup perumahan pada bahagian petak terminal dan sambungkan petunjuk positif dan negatif ke terminal yang sepadan. Instrumen Automasi Perak mengesyorkan menggunakan kabel pasangan terpiuh atau terlindung untuk meminimumkan gangguan elektromagnet (EMI) dan memastikan kestabilan isyarat, terutamanya dalam persekitaran dengan bunyi elektrik yang kuat seperti kilang penapisan, loji kimia atau kemudahan penjanaan kuasa.

• Keratan rentas wayar yang disyorkan: 0.5 mm² ≤ S ≤ 2.5 mm²
• Perisai dan pembumian: Sentiasa tanah perisai dengan betul untuk mengelakkan isyarat hanyut.
• Perlindungan lembapan: Pasang dan tutup sebarang kemasukan konduit yang tidak digunakan untuk mengelakkan pengumpulan lembapan di dalam petak terminal.
• Pemisahan konduit: Jangan jalankan kabel isyarat dalam konduit yang sama seperti talian kuasa voltan tinggi.

Jika konduit tidak boleh dimeterai, ia hendaklah menghadap ke bawah (“ke bawah”) untuk mengelakkan pembentukan pemeluwapan di dalam kepungan pemancar.

Pemasangan elektrik yang betul memastikan output pemancar tekanan anda (4–20mA, nadi, atau isyarat HART/Modbus digital) kekal stabil dan tepat sepanjang hayat operasi peranti.

2. Kaedah Pemasangan dan Pemasangan Mekanikal

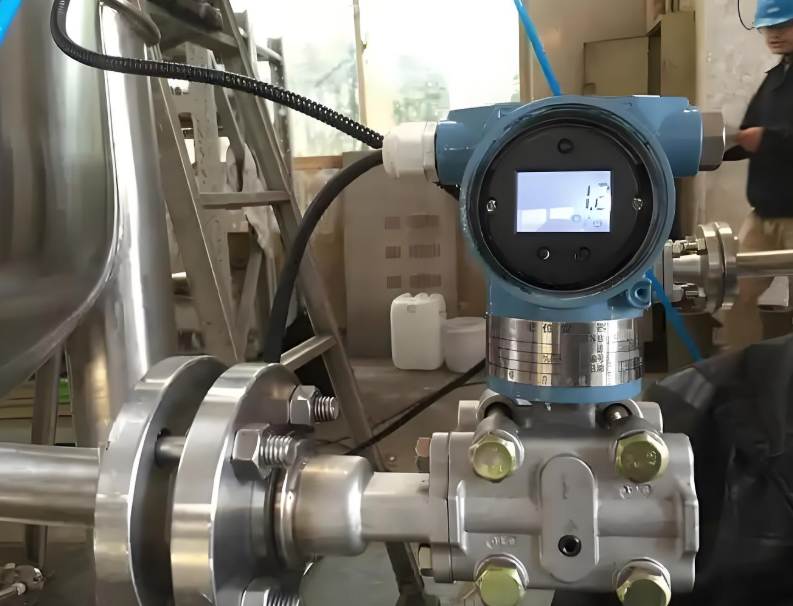

Pemancar tekanan boleh dipasang terus pada paip proses atau dari jauh menggunakan kurungan dan talian impuls . Instrumen Automasi Perak menawarkan beberapa konfigurasi pelekap , termasuk:

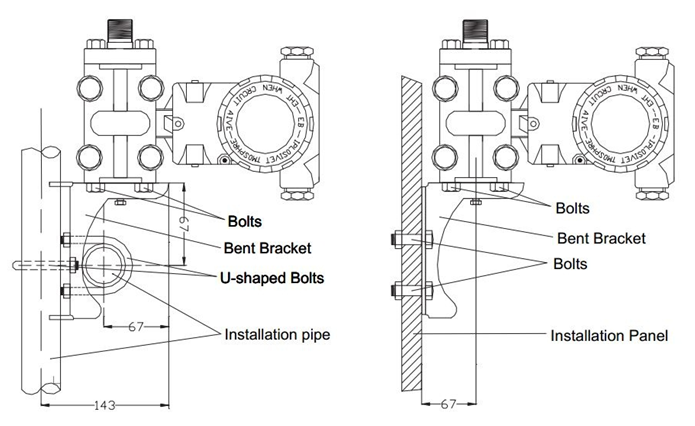

• Pemasangan paip pendakap bengkok
• Pemasangan panel kurungan bengkok

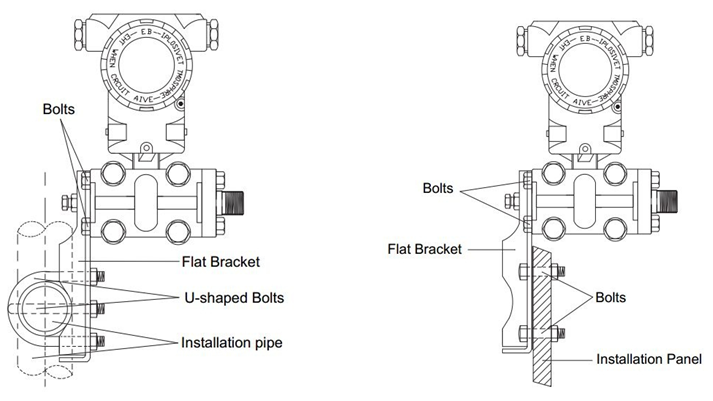

• Pemasangan paip pendakap rata
• Pemasangan panel pendakap rata

Pemasangan Paip Kurung Bengkok Pemasangan Panel Pendakap Bengkok

Pemasangan Paip Pendakap Rata Pemasangan Panel Pendakap Rata

Konfigurasi ini membenarkan pemasangan fleksibel bergantung pada susun atur loji dan kebolehcapaian.

2.1 Petua Sambungan dan Pemasangan Proses

Sambungan proses kebanyakan pemancar ialah ¼ NPT pada bebibir, dengan penyesuai tersedia untuk ½ benang tirus NPT .
Apabila menyambungkan garis impuls, ketatkan bolt secara berperingkat dalam corak silang untuk mengelakkan herotan, menggunakan tork maksimum 40 N·m .

Cadangan mekanikal utama:

• Pastikan paip impuls sesingkat dan lurus yang mungkin.
• Elakkan turun naik suhu secara tiba-tiba, getaran atau atmosfera yang menghakis .
• Lekapkan kapsul tekanan secara menegak untuk mengelakkan anjakan sifar.
• Untuk pemancar tekanan pembezaan yang mengukur saluran paip menegak, beri pampasan untuk perbezaan ketinggian menggunakan "trim tekanan sifar" melalui paparan atau komunikator HART .

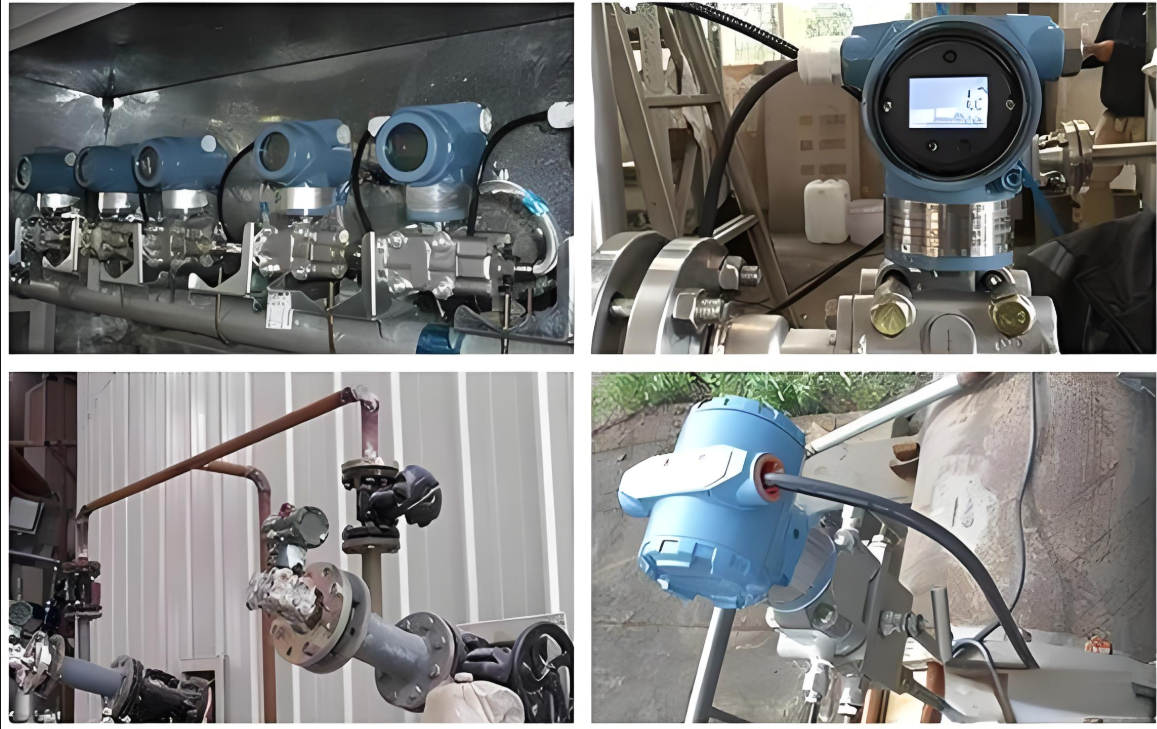

Pemasangan yang betul bagi pemancar tekanan dan talian impuls secara langsung mempengaruhi ketepatan pengukuran dan kebolehulangan.

3. Pemasangan Talian Impuls dan Pencegahan Ralat

Talian impuls memindahkan tekanan daripada paip proses ke pemancar. Reka bentuk atau pemasangan talian impuls yang salah boleh menyebabkan hanyut pengukuran atau ralat sistematik .

Punca Biasa Ralat Pengukuran

• Kebocoran atau kelengkapan longgar
• Hakisan atau lelasan akibat pembersihan gas atau cecair
• Gelembung gas dalam talian cecair atau slug cecair dalam talian gas
• Suhu tidak sama pada kedua-dua kaki impuls
• Cerun yang salah menyebabkan gas atau kondensat terperangkap

Amalan Terbaik untuk Meminimumkan Ralat

• Pastikan paip impuls pendek dan sama panjang .
• Untuk perkhidmatan cecair , cerunkan paip impuls ke atas (≥1/12) daripada pemancar ke proses.
• Untuk perkhidmatan gas , cerunkannya ke bawah (≥1/12) daripada pemancar ke proses.
• Buang gas dari kaki cecair dan longkang kondensat dari kaki gas.
• Gunakan tiub berdiameter besar untuk mengelakkan kehilangan geseran dan tersumbat.
• Apabila membersihkan, sambungkan talian pembersihan berhampiran paip proses dan bersihkan melalui paip yang sama panjang— jangan sekali-kali membersihkan melalui pemancar .
• Kekalkan kedua-dua garis impuls pada suhu yang sama untuk mengelakkan perbezaan ketumpatan.

Garis panduan ini penting untuk pengukuran tekanan pembezaan yang boleh dipercayai dan kestabilan pemancar jangka panjang.

4. Garis Panduan Pemasangan Kedap Diafragma Jauh

Dalam aplikasi yang melibatkan kelikatan tinggi , suhu tinggi atau media menghakis , pemancar meterai diafragma jauh digunakan untuk mengasingkan elemen penderiaan daripada cecair proses.

Amalan Pemasangan Terbaik

• Pastikan kapilari sesingkat mungkin untuk mengurangkan masa tindak balas.
• Elakkan cahaya matahari langsung atau sumber haba untuk mengelakkan hanyut akibat suhu.
• Pastikan kedua-dua kapilari adalah sama panjang apabila menggunakan dwi kedap jauh .

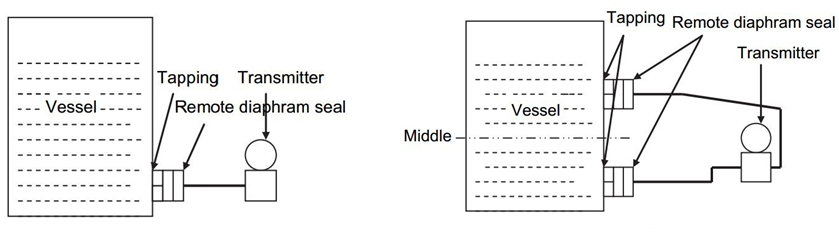

• Lekapkan pemancar dengan satu pengedap diafragma pada atau di bawah tahap sambungan proses.
• Untuk dua meterai jauh, pasangkan pemancar di antara atau sedikit di bawah kedua-dua meterai.

Penghalaan kapilari yang betul dan panjang pengedap yang sama memastikan bacaan yang stabil dan tekanan atau ukuran aras yang tepat dalam reaktor, tangki dan saluran paip.

5. Pengukuran Aliran Cecair, Gas dan Stim

Media yang berbeza memerlukan orientasi pemasangan khusus untuk memastikan ketepatan dan mengelakkan fasa terperangkap.

5.1 Pengukuran Aliran Cecair

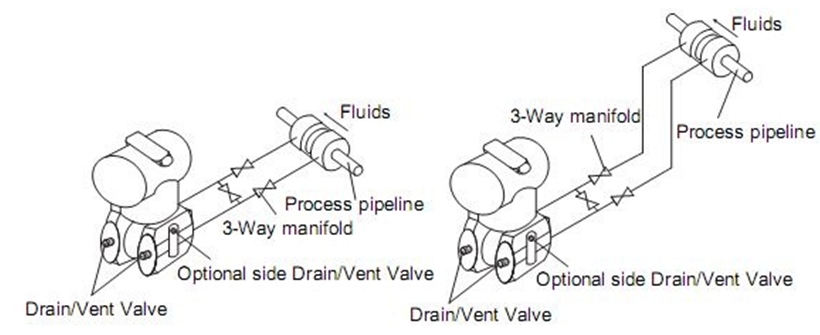

Pengukuran Aliran Cecair

• Letakkan pili di tepi garisan untuk mengelakkan pengumpulan sedimen.
• Lekapkan pemancar di sebelah atau di bawah pili supaya gas boleh dibuang ke dalam proses.
• Pastikan injap longkang/bolong menghala ke atas untuk membenarkan pelepasan gas.

5.2 Pengukuran Aliran Gas

• Pasang pili di bahagian atas atau sisi saluran paip.
• Pasang pemancar di atas pili untuk membolehkan cecair mengalir kembali ke dalam talian.

5.3 Pengukuran Aliran Stim

• Pasang pili di bahagian tepi talian , dan pasangkan pemancar di bawah pili untuk memastikan saluran impuls dipenuhi dengan kondensat.
• Untuk wap melebihi 250°F (121°C) , isikan garis impuls dengan air untuk melindungi penderia dan mengekalkan ketepatan pengukuran.
• Pastikan suhu proses tidak melebihi had undian pemancar.

Garis panduan ini menjamin bacaan aliran yang tepat merentas media dan keadaan operasi yang berbeza.

6. Pengukuran Aras Menggunakan Pemancar Tekanan

Pemancar tekanan juga boleh digunakan untuk mengukur paras cecair dalam bekas terbuka atau tertutup dengan mengesan tekanan hidrostatik lajur cecair.

6.1 Kapal Terbuka

Sambungkan bahagian tekanan tinggi pemancar ke paip bawah, dengan bahagian tekanan rendah dialihkan ke atmosfera.
Jika pemancar dan ketik berada pada tahap yang sama:

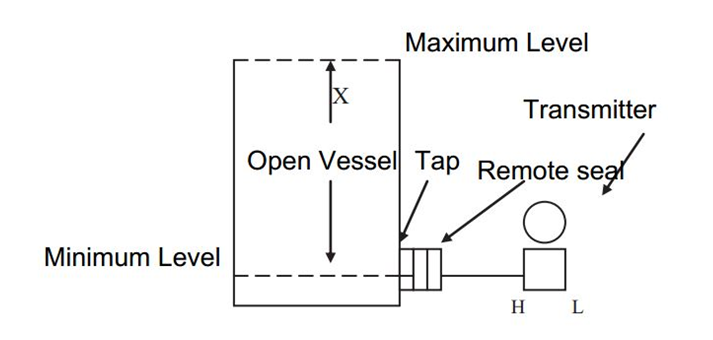

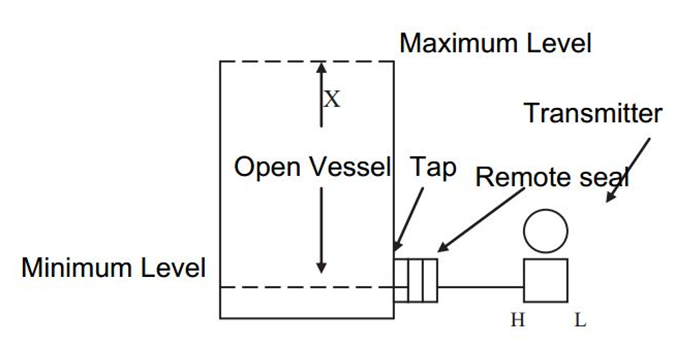

Pemancar dengan tahap yang sama seperti ketuk

Px=x×ρ×g

di mana x = ketinggian cecair (m), ρ = ketumpatan bendalir (kg/m³), g = 9.80665 m/s².

Contoh: Untuk x = 6.5 m dan ρ = 1000 kg/m³ ,
Julat = 0 ~ 63.7 kPa.

Jika pemancar lebih tinggi atau lebih rendah daripada paip, istilah tambahan (±hρ₀g) mesti disertakan untuk membetulkan perbezaan ketinggian dan mengisi ketumpatan bendalir (ρ₀).

Pemancar dengan tahap yang lebih tinggi daripada Ketik

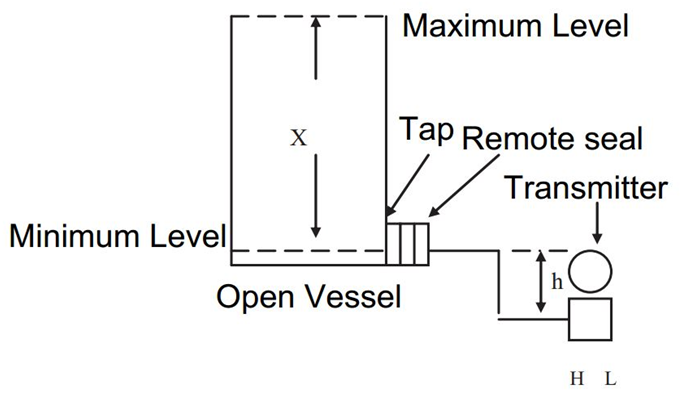

Pemancar dengan tahap yang lebih rendah daripada Ketik

Dalam tangki tertutup, pemancar mesti mengimbangi tekanan wap atau gas di atas cecair.
Dua kaedah utama digunakan:

• Keadaan kaki kering: Gas di atas cecair tidak terpeluwap; bahagian tekanan rendah kekal kosong.
• Keadaan kaki basah: Kedua-dua belah diisi dengan cecair menggunakan pengedap jauh berganda untuk mengelakkan ralat pemeluwapan.

Contoh pengiraan (kaki basah):

R an g e = g ( y ρ − h ρ 0 ) g [( x + y ) ρ − h ρ 0 ]

Ini memastikan tekanan pembezaan hanya mencerminkan paras cecair sebenar, bukan variasi tekanan kapal.

⚠️ Perhatian: Medium proses tidak seharusnya membeku, atau ia boleh merosakkan diafragma pengasingan atau modul pemancar.

7. Pertimbangan Alam Sekitar dan Keselamatan

• Elakkan memasang pemancar di kawasan yang mempunyai getaran yang kuat , perubahan suhu yang melampau atau cahaya matahari langsung .
• Gunakan jaket pemanas untuk minyak likat atau berat.
• Untuk model kalis letupan, pastikan pematuhan dengan pensijilan kawasan berbahaya (ATEX / Exd) .
• Sentiasa turunkan tekanan dan buang talian sebelum penyelenggaraan atau penentukuran.

Mengikuti cadangan keselamatan dan alam sekitar ini memastikan kebolehpercayaan jangka panjang dan pematuhan piawaian industri.

Problem	Likely Cause	Recommended Solution
Unstable reading	Gas in liquid line / poor grounding	Vent trapped air, check shielding
Zero shift	Horizontal capsule position	Rotate housing, perform zero trim
Slow response	Long or unequal capillaries	Shorten and equalize lines
Drifting signal	Moisture ingress	Seal conduits and dry connections
Incorrect level reading	Temperature difference in legs	Use equal-length impulse lines

Penyelenggaraan pencegahan dan pemeriksaan pemasangan yang betul boleh menghapuskan kebanyakan isu yang dihadapi semasa pentauliahan lapangan.

9. Mengapa Memilih Instrumen Automasi Perak

Instrumen Automasi Perak ialah pengilang pemancar tekanan yang dipercayai di China , melayani pelanggan global merentas industri seperti minyak & gas, penjanaan kuasa, rawatan air dan pemprosesan kimia.

Kami menyediakan:

• Pemancar tekanan pembezaan, tolok dan mutlak
• Model dengan pengedap diafragma jauh , keluaran HART/Modbus dan perumah kalis letupan
• Penentukuran kilang dan pematuhan penuh ISO 9001
• Sambungan proses tersuai dan bahan untuk aplikasi menghakis

Lawati tapak web kami www.silverinstruments.com untuk meneroka rangkaian penuh instrumen automasi industri kami, termasuk meter aliran jisim Coriolis , meter aliran magnetik dan meter aliran anjakan positif .

Kesimpulan

Pemasangan dan pendawaian pemancar tekanan yang betul adalah penting untuk mendapatkan data proses yang tepat dan mengekalkan kecekapan loji.
Dengan mengikut pengesyoran elektrik, mekanikal dan penentukuran yang disediakan oleh Instrumen Automasi Perak , anda boleh memastikan pemancar anda berfungsi dengan pasti dalam semua keadaan — sama ada mengukur aliran wap , paras tangki atau tekanan proses .

Dengan perhatian yang teliti terhadap butiran seperti penghalaan talian impuls , penempatan kapilari dan perlindungan alam sekitar , pemancar anda akan menyampaikan perkhidmatan tanpa penyelenggaraan yang tepat selama bertahun-tahun.

Soalan Lazim: Pemasangan Pemancar Tekanan, Pendawaian & Penentukuran

1) Apakah kabel yang perlu saya gunakan untuk pemancar tekanan 4–20 mA/HART?

Gunakan pasangan terpintal, kabel terlindung (0.5–2.5 mm²). Ground perisai pada satu hujung sahaja (biasanya bilik kawalan) untuk mengurangkan gelung tanah dan EMI.

2) Bolehkah saya mengarahkan kabel isyarat pemancar dalam saluran yang sama dengan talian kuasa?

Tidak. Jalankan pendawaian isyarat aras rendah dalam konduit yang berasingan. Jika kemasukan saluran tidak boleh dimeterai, arahkannya ke bawah untuk mengelakkan kemasukan lembapan.

3) Bagaimanakah cara saya menghalang kelembapan daripada menyebabkan isyarat hanyut atau terputus-putus?

Tutup entri yang tidak digunakan, gunakan kelenjar kabel yang betul, tambah gelung titisan dan pertimbangkan pek pengering di kawasan lembap. Periksa secara berkala untuk pemeluwapan.

4) Apakah orientasi larian lurus dan pelekap yang membantu meminimumkan anjakan sifar?

Pasang kapsul menegak apabila boleh. Untuk aplikasi DP, pastikan garis impuls pendek, sama panjang dan cerun dengan betul (cecair: ke atas ke arah proses; gas: ke bawah ke arah proses).

5) Bilakah saya harus memilih kaki basah berbanding kaki kering untuk kapal tertutup?

Kaki kering: Ruang wap tidak terkondensasi (kekal kering).
Kaki basah: Wap terpeluwap atau suhu berbeza-beza; isi kedua-dua kaki (atau gunakan pengedap jauh dwi) untuk memastikan ketumpatan stabil dan mengelakkan ralat aras.

6) Bagaimanakah cara saya mengukur kapilari untuk pengedap diafragma jauh?

Pastikan ia sesingkat praktikal, dilindungi daripada haba/matahari, dan panjang yang sama untuk pengedap dwi. Kapilari yang lebih pendek dan sama meningkatkan tindak balas dan mengurangkan hanyut akibat suhu.

7) Apakah tork yang perlu saya gunakan untuk memproses sambungan dan bebibir?

Ketatkan bolt secara beransur-ansur dengan corak silang; tork tipikal maksimum ialah 40 N·m untuk pemasangan tersenarai (sahkan dengan model khusus anda dan bahan gasket).

8) Bagaimanakah saya boleh sifar dan julat pemancar DP selepas pemasangan?

Asingkan proses, samakan kedua-dua belah (injap penyamaan terbuka), lakukan pemangkasan sifar daripada paparan atau HART/Komunikator Medan, kemudian gunakan tekanan yang diketahui (pam tangan atau berat mati) untuk menetapkan rentang.

9) Apakah punca biasa bacaan tidak stabil dan bagaimana saya boleh membetulkannya?

Udara dalam kaki cecair, slug cecair dalam kaki gas, kelengkapan longgar, perisai/grounding yang lemah, dan perbezaan suhu antara garis impuls. Bolongkan/buang kaki, ketatkan kelengkapan, dan samakan panjang dan suhu talian.

10) Bagaimanakah saya perlu memasang paip untuk pengukuran aliran cecair, gas dan wap?

Cecair: paip di bahagian tepi; pemancar di/di bawah pili supaya gas keluar untuk diproses.
Gas: paip di atas/sisi; pemancar di atas pili supaya cecair mengalir kembali.
Stim: paip di bahagian tepi; pemancar di bawah pili; isi kaki dengan air melebihi 121 °C untuk melindungi penderia.

11) Apakah mata keselamatan dan pensijilan yang penting di kawasan berbahaya?

Gunakan pemancar dengan kelulusan yang sesuai (cth, ATEX /IECEx Ex d/Ex ia). Pastikan halangan, pembumian dan pemasangan yang betul mengikut klasifikasi zon dan kod tempatan.

12) Bagaimanakah cara saya mengira julat untuk pengukuran aras dalam tangki terbuka?

Julat ≈ ρ·g·H (cth, 1000 kg/m³ × 9.80665 m/s² × tinggi). Jika pemancar tidak berada pada ketinggian yang sama dengan paip bawah, sertakan pembetulan kepala daripada perbezaan ketinggian dan sebarang cecair isian.

13) Mengapakah masa tindak balas saya lambat pada sistem pengedap jauh?

Panjang kapilari yang berlebihan, lubang kecil atau kecerunan suhu meningkatkan kelikatan cecair isian dan masa tindak balas. Memendekkan/menyamakan kapilari dan melindungi daripada sumber haba.

14) Berapa kerapkah pemancar tekanan harus ditentukur?

Amalan tumbuhan biasa adalah 6-12 bulan. Kalibrasi lebih awal selepas permulaan pertama, selepas penyelenggaraan, atau apabila proses atau keadaan ambien berubah dengan ketara.

15) Apakah cara terbaik untuk membersihkan saluran impuls tanpa merosakkan pemancar?

Perkenalkan pembersihan berhampiran paip proses dan bersihkan melalui tiub yang sama panjang kembali ke proses atau longkang selamat—jangan sekali-kali membersihkan badan pemancar.
