Meter aliran vorteks dan meter aliran gas terma sering digunakan untuk mengukur kadar aliran udara termampat. Pemasangannya mempunyai beberapa perbezaan. Di bawah, saya akan memperkenalkan kaedah pemasangannya.
Meter aliran vorteks untuk udara termampat
Untuk media udara termampat, perhatian tambahan perlu diberikan: utamakan pemasangan meter aliran selepas pengering dan di hadapan tangki simpanan udara, dan pasang pemisah gas-cecair di hulu untuk memastikan udara yang memasuki meter aliran kering dan bebas daripada titisan cecair; Pada masa yang sama, lakukan kerja sokongan saluran paip dan penyerapan kejutan yang baik untuk mengelakkan superposisi denyutan aliran udara dan getaran saluran paip yang menjejaskan kestabilan pengukuran.
Elakkan memasang meter aliran vorteks di kawasan yang mempunyai getaran dan medan magnet yang kuat.
Jauhi peralatan elektrik dan frekuensi tinggi yang kuat, jangan berkongsi kuasa dengan peranti ini dan kurangkan gangguan elektromagnet.
Elakkan tempat yang mempunyai turun naik suhu yang tinggi dan jangan pasang meter aliran dalam persekitaran yang sangat menghakis atau sangat lembap.
Jika meter aliran dipasang di luar rumah, penutup pelindung mesti ditambah untuk mengelakkan matahari dan hujan daripada menjejaskan ketepatan.
Pilih lokasi di sekitar meter aliran dengan ruang yang mencukupi untuk pemeriksaan rutin harian, penyahpepijatan dan operasi pendawaian.
Meter aliran boleh dipasang secara mendatar atau menegak pada saluran paip udara termampat; Apabila dipasang secara menegak, arah aliran udara mestilah dari bawah ke atas untuk mengelakkan pengumpulan air pekat yang menjejaskan prob.
Panjang bahagian paip lurus hulu dan hilir meter aliran mesti mematuhi sepenuhnya keperluan Jadual 1.
Jadual 1: Panjang bahagian paip lurus hulu dan hilir meter aliran vorteks
Siku 90 darjah: hulu ≥ 20D, hilir ≥ 5D
Pengembangan sepusat: hulu ≥ 30D, hilir ≥ 5D
Injap terbuka sepenuhnya pengecutan sepusat: hulu ≥ 50D, hilir ≥ 5D
Dua siku 90 darjah pada satah yang sama: hulu ≥ 25D, hilir ≥ 5D
Jangan letakkan injap pengatur terus di hulu meter aliran untuk mengelakkan gangguan aliran udara yang menjejaskan pengukuran.
Apabila panjang bahagian paip lurus hulu tidak memenuhi keperluan Jadual 1, penerus bendalir perlu dipasang di hulu untuk menstabilkan medan aliran.
Apabila saluran paip perlu dikurangkan diameternya, panjang keratan paip lurus dan paip kecerunan juga harus memenuhi keperluan Jadual 1.
Selepas pembetulan tekanan dan suhu, tetapkan port pengukur tekanan dan suhu mengikut kedudukan yang ditunjukkan dalam rajah untuk memastikan pampasan suhu dan tekanan yang tepat.
Pilih lokasi untuk pemasangan yang meminimumkan getaran mekanikal atau impak setakat yang mungkin; Jika getaran saluran paip adalah ketara, sokongan saluran paip dan peranti pengikat perlu dipasang.
Apabila memasang meter alir pada saluran paip suhu tinggi, lapisan penebat mesti ditambah untuk mengelakkan sinaran terma daripada menjejaskan komponen elektronik.
Meter aliran mesti dibumikan dengan andal, dengan rintangan pembumian kurang daripada 10 ohm untuk mengelakkan gangguan elektrostatik.
Pemasangan meter aliran jisim terma untuk pengukuran udara termampat

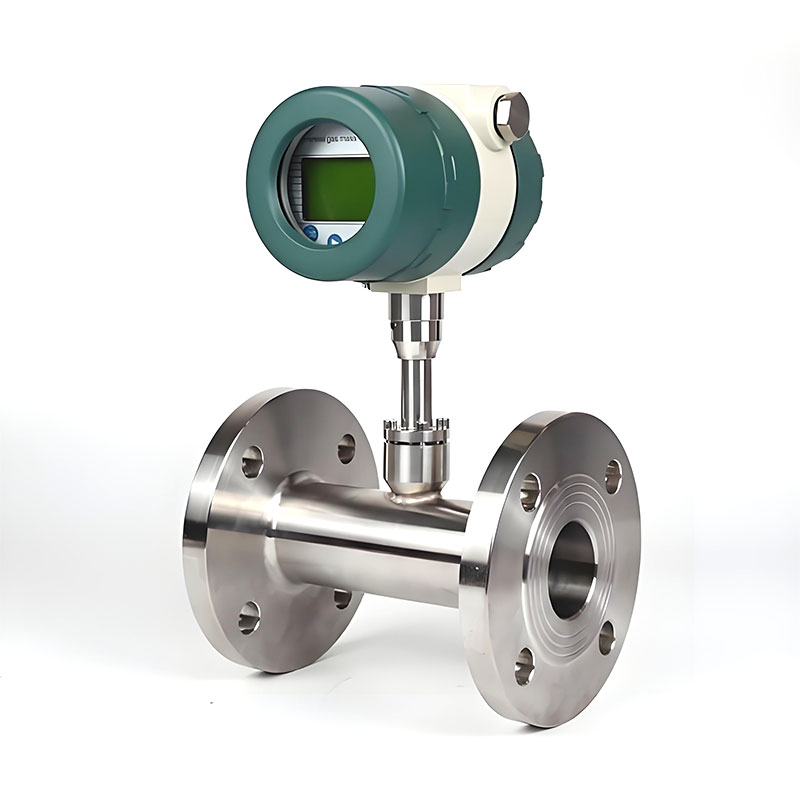

Apabila diameter nominal saluran paip ialah ≤ DN50, pemasangan saluran paip adalah lebih baik, dengan pilihan kaedah pemasangan mampatan, benang atau sambungan bebibir; Apabila diameter nominal saluran paip udara termampat lebih besar daripada DN50 (2 inci), pemasangan meter aliran jisim terma jenis sisipan adalah lebih baik, dan kaedah sambungan berulir atau bebibir boleh dipilih.
Jika saluran paip di tapak telah dipasang dan tiada bebibir telah dikhaskan untuk pemasangan, pemasangan sisipan boleh digunakan. Semasa membuat pesanan, keadaan kerja di tapak mesti dijelaskan dengan jelas kepada pengilang.

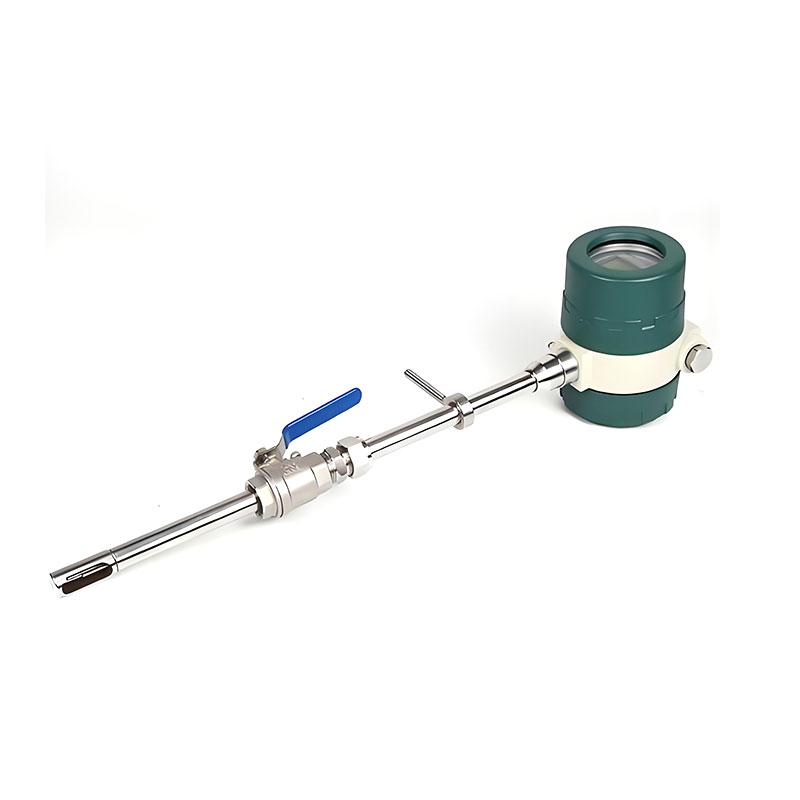

Langkah-langkah pemasangan sisipan:
Buka lubang dengan diameter Ø 20 pada saluran paip (diameter probe Ø 19);
Kimpal tapak kimpalan yang disediakan olehsilverinstruments.comke kedudukan pembukaan saluran paip;
Masukkan prob meter aliran udara ke dalam saluran paip, dan kedalaman penyisipan boleh dipilih pada 1/2 diameter dalaman saluran paip mengikut keadaan tapak;
Bagi meter aliran jisim terma untuk udara termampat dengan injap bebola, skrukan injap bebola ke dalam tapak yang dikimpal untuk melengkapkan penetapan.
Meter aliran gas terma mempunyai keperluan yang jelas untuk keadaan medium udara termampat bagi memastikan ketepatan pengukuran dan jangka hayat instrumen:
Keperluan kekeringan:Udara termampat hendaklah dikeringkan dan ditapis sepenuhnya untuk mengelakkan air cecair, kabus minyak atau kondensat daripada memasuki meter aliran. Media cecair boleh melekat pada permukaan sensor haba, mengubah ciri kekonduksian termanya, secara langsung menyebabkan herotan pengukuran dan juga kerosakan kekal pada sensor.
Keperluan kebersihan:Udara termampat harus menyingkirkan zarah pepejal, habuk dan bendasing lain untuk mengelakkannya daripada termendap pada prob dan sensor, yang seterusnya menjejaskan kecekapan pertukaran haba dan mengelakkan penyumbatan setempat pada saluran paip.
Kestabilan keadaan kerja:Titik pengukuran harus dipilih sebanyak mungkin dalam bahagian paip dengan turun naik tekanan dan suhu yang kecil untuk mengelakkan penurunan kebolehulangan pengukuran disebabkan oleh perubahan kerap dalam keadaan udara termampat.
Untuk memastikan ketepatan dan kebolehulangan pengukuran udara termampat, panjang paip lurus berikut (dalam gandaan diameter dalam D saluran paip) perlu dipenuhi mengikut jenis gangguan hulu:
Jenis gangguan hulu: Bahagian paip lurus hulu A, bahagian paip lurus hilir B
Jenis Gangguan Huluan | Larian Lurus Hulu (A) | Larian Lurus Hilir (B) |
Siku 90° tunggal atau simpang-T | 15D | 5D |
Dua siku 90° pada satah yang sama | 21D | 5D |
Dua siku 90° pada satah yang berbeza | 40D | 10D |
Pengurangan diameter paip | 15D | 5D |
Pengembangan diameter paip | 30D | 10D |
Hilir injap | 40D | 5D |
Semasa pemasangan, keutamaan harus diberikan untuk memilih lokasi yang jauh daripada sumber gangguan seperti injap, selekoh dan injap pengatur bagi memastikan pengagihan halaju bendalir yang stabil.
Meter aliran jisim terma paparan bersepadu: Terminal pendawaian pemancar aliran udara telah dieksport dari kilang meter aliran silverintruments.com, dan perumah instrumen diasingkan daripada litar dalaman. Ia boleh dibumikan secara bebas dan menyokong bekalan kuasa suis.
Pendawaian meter aliran jisim terma Paparan Bersepadu siri RK-100
Struktur meter aliran jisim terma paparan jauh: Sensor dan meter paparan digital disambungkan menggunakan sistem tiga dawai dan diwayar mengikut warna yang ditanda:
Pendawaian meter aliran jisim terma Paparan Jauh siri SRK-100
Merah → Merah: Kutub positif bekalan kuasa
Hitam → Hitam: Kutub negatif bekalan kuasa dan kutub negatif output 4-20mA
Putih → Putih: kutub positif output 4-20mA
