Bagaimana Memasang Meteran Aliran Jisim termal SRK-100?

Thermal Mass Flow meter digunakan untuk mengukur gas, seperti udara, udara termampat, biggas, LPG dan sebagainya, Artikel ini terutama membincangkan maklumat pemasangan mengenai meter aliran jisim terma.

thermal gas flow meter


Panjang Paip Lurus Sebelum dan Selepas Sensor Aliran Gas

Disarankan agar kedudukan pemasangan meter aliran jisim termal jauh dari paip tee atau bent, rintangan, dan injap dan sebagainya, kerana kita perlu memastikan bahawa gas atau udara di saluran paip stabil, dalam hal ini mengesyorkan pengguna harus mempunyai panjang lurus. Panjang hulu> sepuluh D dan hilir> lima D

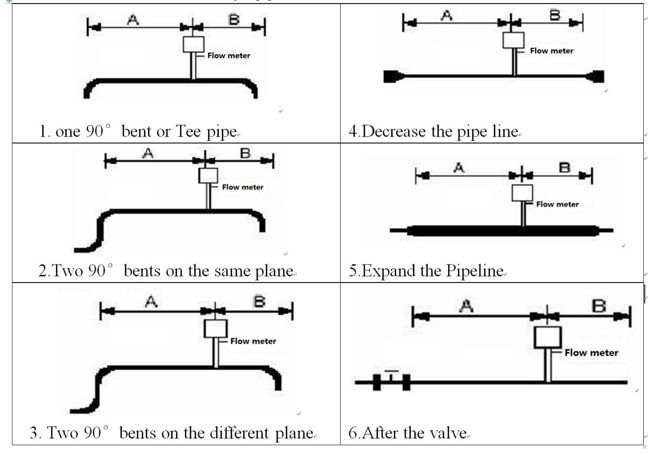

Di bawah ini kami senaraikan beberapa kes untuk saluran paip lurus:

Gambar Pemasangan meter Mass Flow

No.

A-Upstream straight Length needed

B-DownStream Straight length needed

1

15D

5D

2

20D

5D

3

40D

10D

4

15D

5D

5

30D

10D

6

40D

5D


Sekiranya panjang lurus saluran paip tidak dapat dipenuhi kerana batasan lapangan, pengguna akhir dapat mempertimbangkan penyearah gas untuk menyelesaikan masalah tersebut.

Apabila tidak ada paip panjang lurus yang cukup panjang, dan terdapat lekukan atau injap pada saluran paip, sila minta pembuatan meter aliran massa termal untuk mendapatkan nasihat pemasangan.


Jenis penyisipan Pemasangan meter aliran jisim termal

1. Probe meter aliran termal memasukkan kedalaman yang diperlukan

Udara mengalir di saluran paip; halaju udara berbeza pada titik paip yang berlainan Laju aliran gas berhampiran dinding paip lebih perlahan daripada di bahagian tengah paip. Meter aliran jisim termal sebenarnya mengesan sensor halaju gas; aliran sama dengan luas keratan paip mengalikan kadar aliran.


Q = SV

S1 = πR2

S2 = ab


S = bahagian bahagian paip

R = Sinaran paip bulat

a, b = panjang sisi paip persegi

V = halaju aliran gas

Q = aliran jisim


Meter aliran jisim termal mengukur halaju gas satu titik saluran paip; titik ini mestilah titik halaju purata semasa menggunakan formula di atas. Sensor harus dimasukkan ke titik halaju rata-rata semasa pemasangan.


2. Menurut standard reka bentuk, meter aliran jisim termal SRK-100 harus dipasang seperti berikut:

Apabila terdapat paip lurus yang cukup panjang atau diameter paip > 50250, sensor harus berada di ¼ saluran paip.

Apabila paip lurus pendek atau diameter paip 50 250, sensor harus berada di ½ saluran paip.


3. Jenis sisipan dan keluarkan

1) Buka lubang Ø20 di saluran paip, kimpal pangkal puting, puting akan disediakan oleh pembuatannya.

2) Injap bola akan disediakan oleh pembuatan untuk mengelakkan kebocoran gas.

Pemasangan Kabel

1. Dalam kebanyakan kes, kabel pasangan berpintal dapat digunakan untuk membekalkan tenaga.

2. Kabel Sheild juga boleh digunakan, misalnya 3 × 33 / 0.2 atau RVVP. Kawat teras harus melebihi Ø0.5.

3. Kabel harus lebih rendah daripada instrumen semasa menyambungkan kabel ke instrumen untuk mengelakkan air mengalir ke meter pengukur.

4. Untuk Ex-flow meter, paip Ex-fleksibel harus digunakan; OD kabel harus sepadan dengan ID kelenjar kabel. Gasket kedap harus disediakan oleh kilang.

Sambungan elektrik

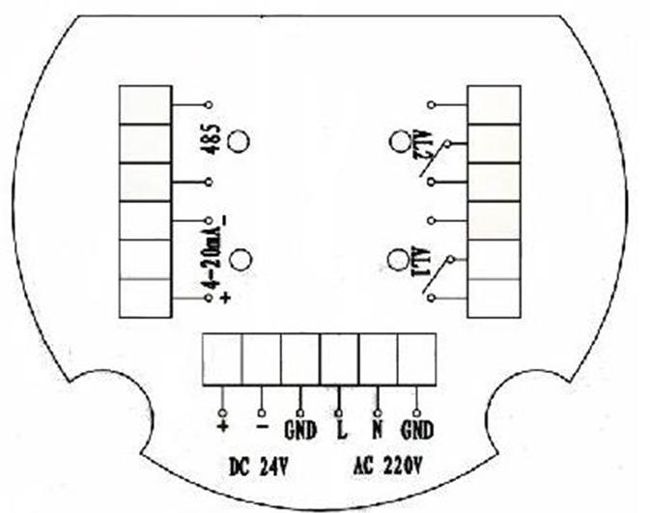

Pendawaian meter aliran udara jisim jenis padat

1) Perumahan tidak dapat menyambung ke litar dalaman, tetapi pendawaian.

2) Bekalan kuasa boleh menukar bekalan kuasa.

Thermal flow meter therminal board

 Compact Thermal Mass Flow meter Wiring

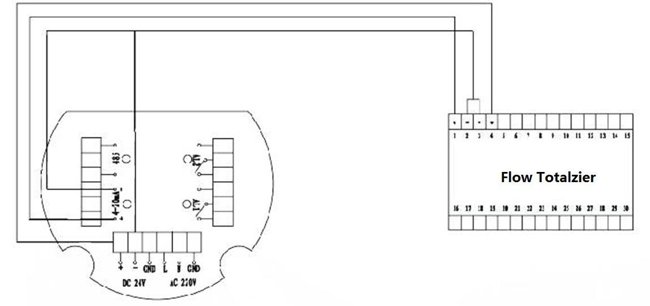

Pendawaian Jenis Jauh

Remote Type Thermal Mass Flow meter Wiring


Red-Red

Power supply+

Black-Black

Power supply- & meter 4-20mA outputnegative(-)

White-White

meter 4-20mA output positive(+)

Meter aliran jisim termal jenis jarak jauh adalah sistem 3 wayar, dua daripadanya adalah untuk bekalan kuasa, satu untuk output isyarat.
