Meter Aliran Turbin

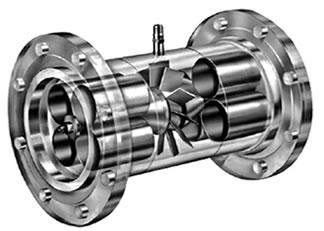

Meter Aliran Turbin Elektronik untuk Aplikasi Gas dan Cecair

Meter aliran turbin merupakan salah satu instrumen yang paling banyak digunakan dan boleh dipercayai untuk pengukuran aliran volumetrik. Dengan reka bentuknya yang ringkas, ketepatan yang tinggi dan harga yang berpatutan, meter aliran turbin telah menjadi penting dalam industri seperti minyak dan gas, air dan air sisa, bahan kimia, makanan dan minuman, dan penjanaan kuasa. Bergantung pada medium, meter turbin dibahagikan kepada meter aliran turbin gas dan meter aliran turbin cecair, kedua-duanya tersedia dalam pelbagai saiz, sambungan dan pilihan output digital. Untuk pengenalan yang lebih terperinci, lawati Apakah Meter Aliran Turbin?

Meter Aliran Turbin Gas Elektronik

Seorang meter aliran turbin elektronik untuk gas (juga dikenali sebagai TUF atau meter turbin gas) direka bentuk untuk pemeteran gas yang tepat. Instrumen lasak ini mematuhi piawaian antarabangsa dan diuji sebelum penghantaran untuk memastikan prestasi terbaik.

• Ketepatan: 1.0–1.5% bacaan, Discover bagaimana untuk mencapai ketepatan yang lebih baik di sini
• Penarafan tekanan: Standard PN16, pilihan reka bentuk tekanan tinggi 300 PSI, 300LB atau 600LB
• Bekalan kuasa: Kuasa berkuasa bateri atau gelung 24 VDC
• Output: 4–20mA, denyut, RS485 MODBUS RTU , atau komunikasi HART
• Paparan: LCD menunjukkan kadar aliran gas serta-merta dan jumlah isipadu

EVC (Pembetulan Isipadu Elektronik) pilihan mengintegrasikan sensor suhu (RTD) dan tekanan untuk pengukuran gas yang dikompensasikan dan dibetulkan.

Aplikasi Gas Lazim

Meter turbin gas sesuai untuk:

• Gas asli , biogas , metana, gas asli termampat (CNG), Gas LPG
• Gas perindustrian: Udara , nitrogen (N₂) , oksigen (O₂), helium (He), karbon dioksida (CO₂) , etilena (C₂H₄)
• Gas hidrokarbon: propana, butana
• Udara termampat dan gas proses

Saiz dan Julat Meter Aliran Gas Biasa

• Pemancar aliran gas 1”: 42–420 LPM
• 2” (DN50): 10–100 m³/j
• 3” (DN80) : 5.5–111 L/s
• 4” (DN100): 20–400 m³/j
• 6” (DN150): 50–1000 m³/j
• 8” (DN200): 80–1600 m³/j
• 10” (DN250): 200–4000 m³/j
• 12” (DN300): 188–3825 CFM

Meter Aliran Turbin Cecair Elektronik

Meter aliran turbin cecair menggunakan tenaga kinetik bendalir untuk memutarkan rotor di dalam badan meter. Kelajuan rotor adalah berkadar terus dengan halaju aliran, membolehkan pengukuran aliran volumetrik yang tepat.

• Ketepatan: 0.5–1.0%
• Sensor aliran Had suhu: Suhu tinggi sehingga 150 °C
• Bahan sensor aliran: Keluli tahan karat 304 atau 316
• Sambungan: Benang (NPT/BSP), wafer, bebibir (ANSI, JIS, DIN), atau sensor aliran turbin jenis kebersihan tri-pengapit
• Bekalan kuasa: Bateri litium 3.6V, 24 VDC, atau 220V AC
• Output pemancar aliran turbin :Denyut (PNP/NPN), frekuensi, 4–20mA, HART, MODBUS RTU

Aplikasi Cecair

Meter turbin cecair digunakan secara meluas dalam cecair bersih dan tidak menghakis seperti:

• Air :Air paip, air RO, air lembut , air suling, air yang dinyahmineralkan , kondensat
• Bahan Api dan minyak : Diesel , biodiesel , minyak bahan api, petrol, minyak tanah , bahan api jet, minyak sayuran, olein sawit, minyak makan, minyak kelapa
• Bahan kimia: Asid asetik , etil alkohol, aseton, toluena , xilena , butil asetat
• Makanan & minuman: Susu, alkohol, minyak masak, wort , Meter aliran minyak sayuran

Saiz yang Tersedia

Daripada meter aliran turbin mikro (1/8”, 1/4”, 3/8”, 1/2”) untuk pengukuran aliran rendah, kepada saiz perindustrian (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300).

Untuk soalan yang lebih lazim dan jawapan teknikal terperinci tentang meter aliran turbin cecair, sila semak Soalan Lazim untuk Meter Aliran Turbin Cecair Siri SLW.

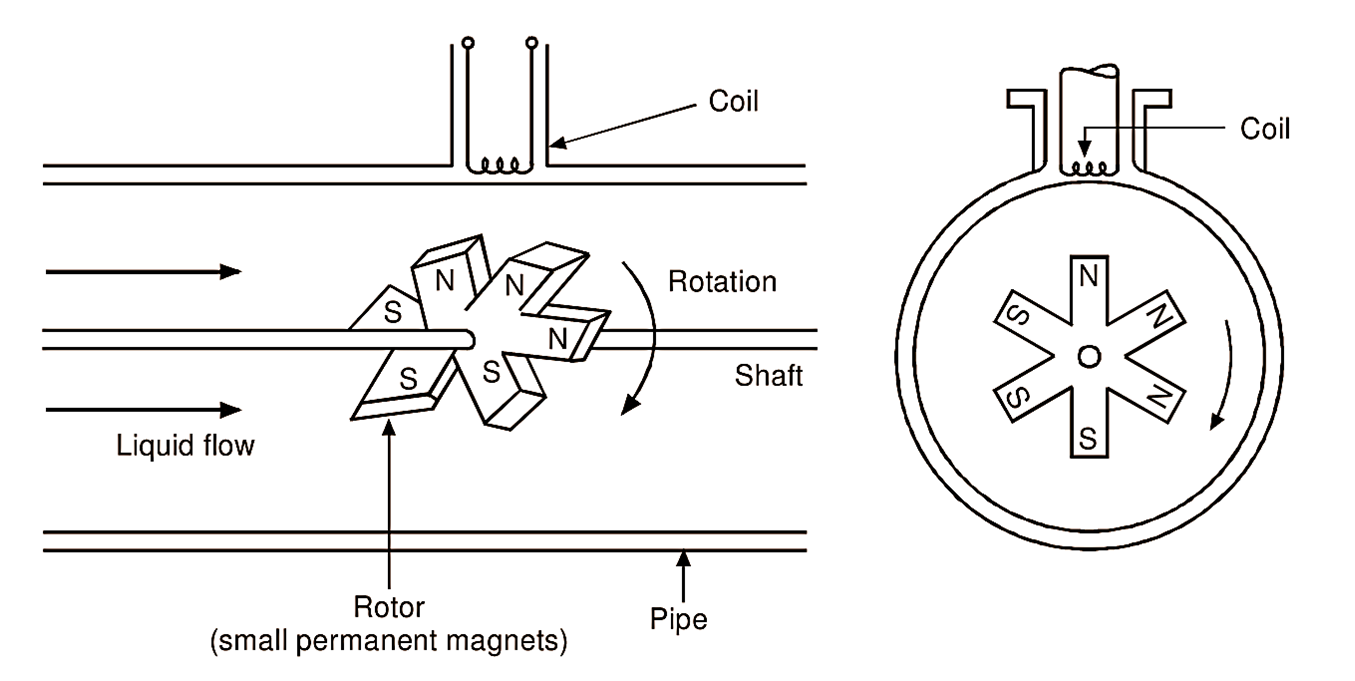

Bagaimana Meter Aliran Turbin Berfungsi



Prinsip kerja meter aliran turbin adalah mudah tetapi berkesan:

1. Medium memasuki badan aliran dan memacu bilah rotor.
2. Kelajuan putaran adalah berkadar terus dengan halaju bendalir dan kadar aliran isipadu.
3. Apabila setiap bilah melalui pikap magnet, ia menghasilkan denyutan voltan.
4. Pemancar elektronik menukar denyutan ini kepada kadar aliran dan jumlah isipadu.

Bagi memastikan operasi yang lancar, reka bentuk penurunan tekanan rendah dan galas ketepatan digunakan. Pemasangan yang betul mengelakkan pergolakan dan memastikan jangka hayat yang panjang.

Kelebihan Meter Aliran Turbin

✔ Ketepatan tinggi (0.5–1.5%)
✔ Kos efektif berbanding teknologi aliran lain
✔ Reka bentuk yang padat dan lasak
✔ Masa tindak balas yang pantas
✔ Pelbagai pilihan output (frekuensi, analog, digital, MODBUS, HART)
✔ Sesuai untuk cecair konduktif dan tidak konduktif
✔ Terdapat dalam sambungan sanitari, berulir, bebibir dan wafer
Untuk maklumat lanjut tentang manfaat dan penggunaannya yang betul, lihat Kelebihan dan Penggunaan Meter Aliran Turbin

Had dan Risiko

• Ketepatan berkurangan pada kadar aliran yang sangat rendah. Silver Automation Instruments menyediakan penyelesaian khusus untuk aplikasi mikro dan aliran rendah — lihat butiran di sini: Meter Aliran Rendah.
• Haus galas dari semasa ke semasa, terutamanya dengan cecair bukan pelincir. Jika anda sedang mencari meter aliran tanpa bahagian yang bergerak, sila hubungi kami
  dan kami akan membantu anda memilih penyelesaian yang tepat.
• Tidak sesuai untuk cecair kotor atau jenis buburan ,tetapi kami menawarkan penyelesaian aliran buburan khusus: Meter Aliran Bubur.
• Tidak boleh mengendalikan aliran dua fasa (campuran gas-cecair)
• Julat suhu terhad berbanding teknologi canggih. tetapi untuk aplikasi suhu tinggi kami menawarkan penyelesaian: Meter Aliran Suhu Tinggi

Industri yang Menggunakan Meter Aliran Turbin

• Minyak & Gas Pemindahan hak penjagaan gas asli, petroleum, bahan api, diesel , bahan api jet
• Air & Air Sisa: Memantau air bersih, air RO, air tenyahmineral
• Kimia: Pengukuran pelarut , alkohol , asid dan cecair proses
• Makanan & Minuman: Susu, minyak makan, alkohol, minyak sawit , minyak ikan dan cecair sanitari
• Penjanaan Kuasa & Aeroangkasa: Air penyejuk, air sejuk , bekalan bahan api, bangku ujian

Harga Meter Aliran Turbin

Kos meter aliran turbin bergantung kepada:

• Jenis sederhana: Turbin gas vs. meter turbin cecair
• Saiz: Daripada sensor aliran mikro kepada meter perindustrian DN300
• Elektronik: Paparan tempatan, output digital, pilihan MODBUS/HART
• Penilaian tekanan & suhu: Versi standard vs. tekanan tinggi/suhu tinggi
• Bahan: SS304, SS316, atau aloi khas

Silver Automation Instruments menyediakan alternatif mampu milik kepada jenama premium (contohnya, Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24) sambil mengekalkan prestasi yang andal.
Untuk maklumat lanjut tentang faktor utama yang mempengaruhi harga meter aliran turbin, lawati panduan terperinci .

Garis Panduan Pemasangan Meter Aliran Turbin

Pemasangan yang betul adalah penting untuk memastikan ketepatan dan jangka hayat meter aliran turbin. Untuk aplikasi cecair, meter hendaklah dipasang di bahagian paip lurus dengan gangguan aliran yang minimum, mengelakkan pam, injap atau siku terlalu dekat dengan meter. Untuk meter aliran turbin gas, perhatian yang teliti harus diberikan kepada tekanan, suhu dan kebersihan saluran paip untuk mengelakkan ralat pengukuran dan haus pramatang. Mengikuti amalan terbaik membantu memaksimumkan prestasi dan mengurangkan keperluan penyelenggaraan. Ketahui lebih lanjut dalam kami Panduan Pemasangan Meter Aliran Turbin Cecair dan Petua Pemasangan Meter Aliran Turbin Gas .

Kesimpulan

Meter aliran turbin kekal sebagai salah satu penyelesaian paling praktikal dan kos efektif untuk pengukuran aliran gas dan cecair. Dengan ketepatan yang tinggi, tindak balas yang pantas dan fleksibiliti, ia terus menjadi pilihan utama dalam industri minyak & gas, kimia, air dan makanan di seluruh dunia.

Apabila memilih meter aliran turbin, sentiasa nyatakan jenis bendalir, julat aliran, tekanan operasi dan suhu untuk memastikan prestasi terbaik dan kebolehpercayaan jangka panjang.
