Meter Aliran Halaju ialah instrumen yang mengira isipadu bendalir (cecair atau gas, seperti
meter aliran gas asli , meter aliran udara, meter aliran N2) yang melalui paip dengan terlebih dahulu mengukur halaju purata bendalir. Prinsip operasi terasnya adalah berdasarkan persamaan aliran asas:
Q=v⋅A
di mana:
· Q ialah kadar aliran isipadu
· v ialah purata halaju aliran merentasi keratan rentas paip
· A ialah luas keratan rentas paip
Dengan mengukur halaju (v) dengan tepat dan mengetahui luas paip (A), kadar aliran isipadu (Q) boleh ditentukan dengan tepat. Teknologi ini telah berkembang pesat, membawa kepada beberapa jenis meter yang berbeza. Di bawah ialah meter aliran halaju yang paling biasa dan mewakili yang digunakan dalam industri hari ini.

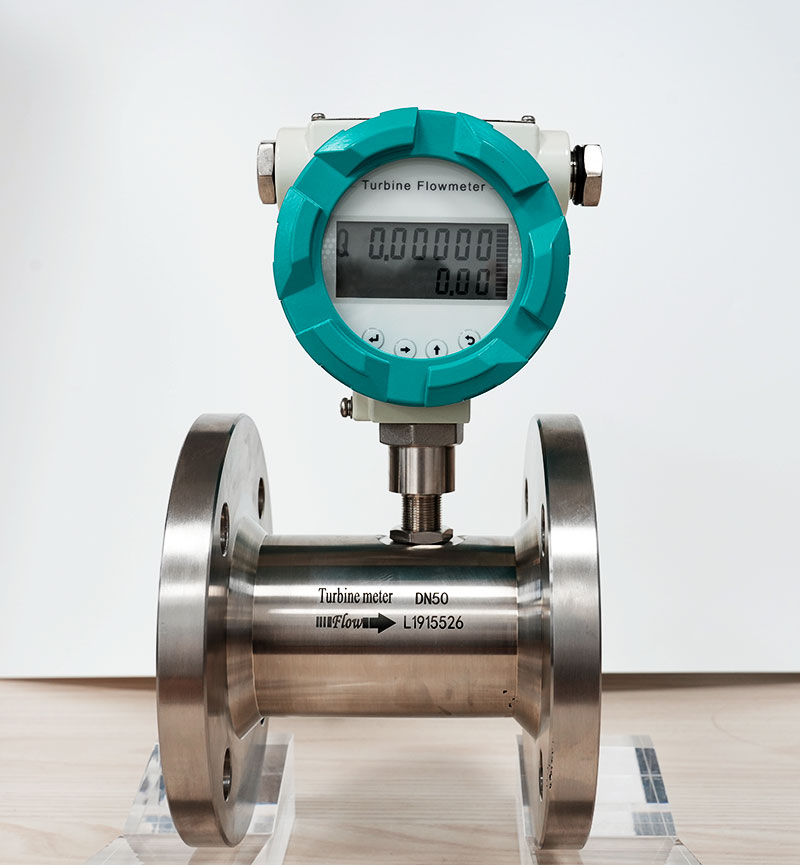

Meter aliran turbin adalah salah satu meter halaju yang paling mantap dan digunakan secara meluas. Komponen pusatnya ialah pemutar turbin yang diletakkan di laluan bendalir.
Prinsip Operasi: Apabila bendalir mengalir melalui paip, ia mengenai bilah turbin, menyebabkan pemutar berputar. Kelajuan putaran rotor ini adalah berkadar terus dengan halaju bendalir. Dengan mengukur putaran pemutar seminit (RPM), meter mengira halaju bendalir dan, akibatnya, kadar aliran isipadu.
Kelebihan & Aplikasi Teknikal: · Ketepatan Pengukuran Tinggi: Memberikan hasil yang sangat tepat dan boleh diulang.
· Nisbah Turndown Lebar: Mengekalkan ketepatan dalam julat kadar aliran yang luas.
· Kelinearan Cemerlang: Hubungan antara aliran dan keluaran adalah secara konsisten linear.
· Output Mesra Digital: Menghasilkan output nadi yang mudah diproses oleh elektronik digital.
Ia digunakan secara meluas untuk mengukur pelbagai cecair kelikatan rendah (seperti air dan bahan api) dan gas.
Maklumat lanjut tentang pengukuran aliran bahan api oleh meter aliran turbin cecair. Meter aliran bahan api diesel digital turbin.
Julat Halaju Biasa: · Meter aliran turbin cecair: Kira-kira 0.5 hingga 10 m/s (1.5 hingga 33 kaki/s)
Lagi Maklumat teknikal tentang meter aliran turbin gas daripada silverinstruments.com. Meter aliran turbin gas SGW.
· Meter aliran turbin gas Kira-kira 5 hingga 100 m/s (15 hingga 330 kaki/s)
Maklumat teknikal lanjut tentang meter aliran turbin cecair siri SLW daripada silverinstruments.com. Meter aliran turbin cecair

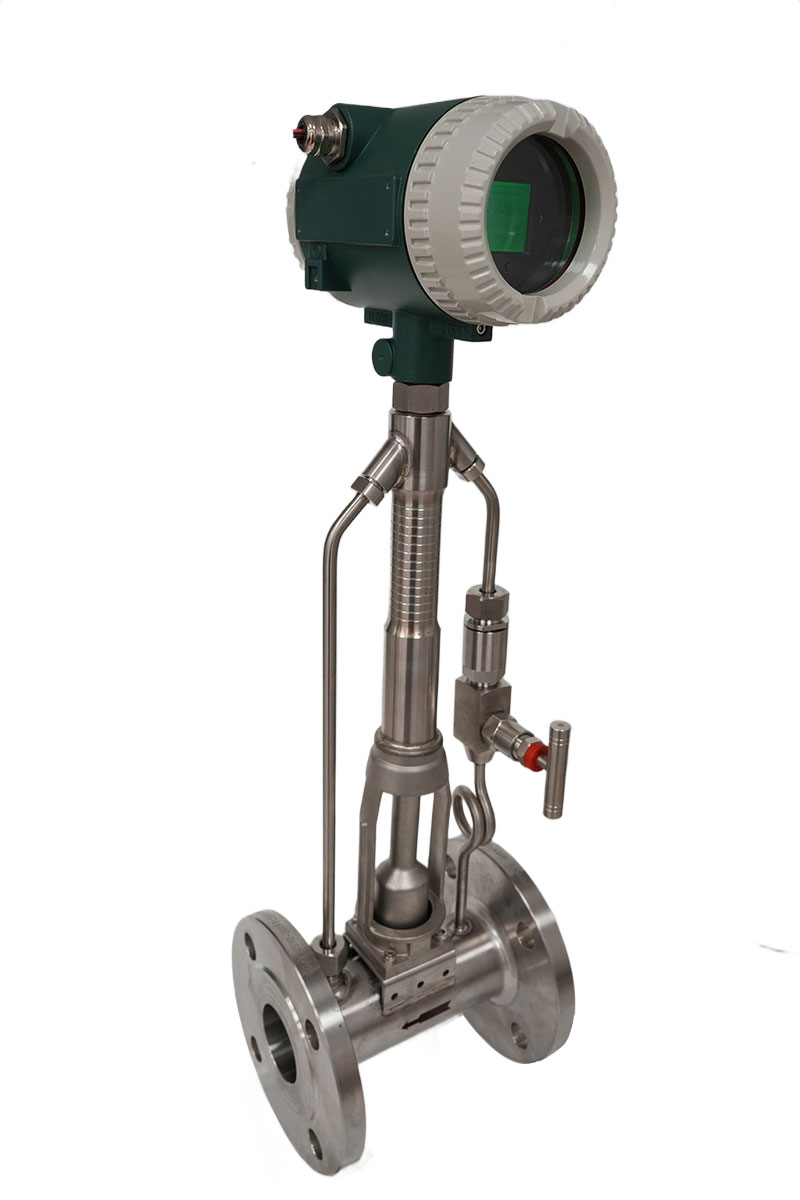

Meter alir vorteks beroperasi pada kesan "von Kármán vortex street", prinsip dinamik bendalir. Ia mencapai ini dengan meletakkan halangan tidak tersusun, yang dikenali sebagai badan tebing atau bar shedder, dalam laluan aliran.
Prinsip Operasi: Apabila bendalir bergerak melepasi badan tebing, ia memisahkan dan mencipta corak berulang vorteks berselang-seli di hilir. Dalam julat kadar aliran tertentu, kekerapan vorteks ini ditumpahkan adalah berkadar terus dengan halaju bendalir. Penderia mengesan kekerapan penumpahan pusaran ini untuk mengira kadar aliran.
Kelebihan & Aplikasi Teknikal: · Julat Pengukuran Luas: Sesuai untuk spektrum kadar aliran yang luas.
· Ketepatan Pengukuran Tinggi: Menyampaikan ukuran yang stabil dan tepat.
· Keserasian Bendalir Serbaguna: Boleh mengukur cecair, gas dan wap.
· Kehilangan Tekanan Kekal Rendah: Kesan minimum pada penggunaan tenaga sistem.
Frontier Teknikal: Penyelidikan berterusan memfokuskan pada mengoptimumkan geometri badan tebing untuk menjana jalan vorteks yang lebih stabil dan teratur, meningkatkan lagi ketepatan dan kebolehpercayaan meter.
Julat Halaju Biasa: · Cecair: Kira-kira 0.3 hingga 10 m/s (1 hingga 33 kaki/s)
· Gas/Stim: Kira-kira 3 hingga 80 m/s (10 hingga 260 kaki/s)

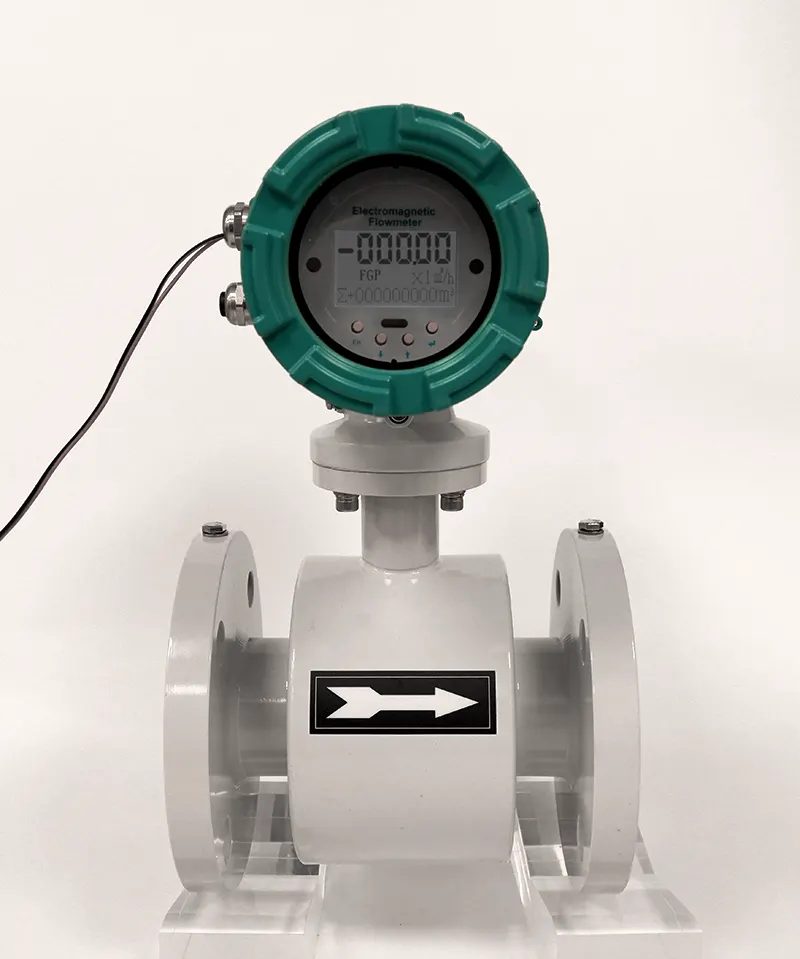

Berdasarkan Undang-undang Aruhan Elektromagnet Faraday, meter aliran elektromagnet adalah pilihan ideal untuk mengukur aliran cecair konduktif.
Prinsip Operasi: Apabila cecair konduktif mengalir melalui medan magnet yang dihasilkan oleh meter, ia bertindak sebagai konduktor. Ini mendorong voltan yang berserenjang dengan kedua-dua arah aliran dan medan magnet. Magnitud voltan ini adalah berkadar terus dengan halaju purata cecair.
Kelebihan & Aplikasi Teknikal: · Tindak Balas Amat Pantas: Dengan histerisis yang boleh diabaikan, ia sesuai untuk menangkap variasi aliran serta-merta.
· Tiada Halangan kepada Aliran: Paip adalah jelas, bermakna tiada bahagian yang bergerak dan kehilangan tekanan tambahan sifar, ia adalah meter aliran gerek penuh. lebih banyak maklumat teknikal tentang meter aliran gerek penuh: Meter aliran elektromagnet gerek penuh
· Ketepatan Tinggi: Dalam profil aliran yang stabil dan dibangunkan sepenuhnya, meter mewakili halaju purata dengan tepat.
Had & Tindakan Balas: · Keperluan Bendalir: Bendalir yang diukur mestilah mempunyai kekonduksian elektrik minimum, menjadikannya tidak sesuai untuk gas dan kebanyakan produk berasaskan hidrokarbon.
· Gangguan Elektromagnet (EMI): Boleh terdedah kepada bunyi elektrik luaran. Pembumian yang betul dan perisai elektromagnet diperlukan untuk operasi yang boleh dipercayai.
Julat Halaju Biasa: · Cecair: Boleh mengukur julat yang sangat luas, biasanya dari 0.1 hingga 10 m/s (0.3 hingga 33 kaki/s), cemerlang pada aplikasi aliran rendah di mana meter lain mungkin gagal.
Apa yang perlu diketahui maklumat lanjut tentang penyelesaian pengukuran aliran rendah ？ klik di sini : meter aliran kecil

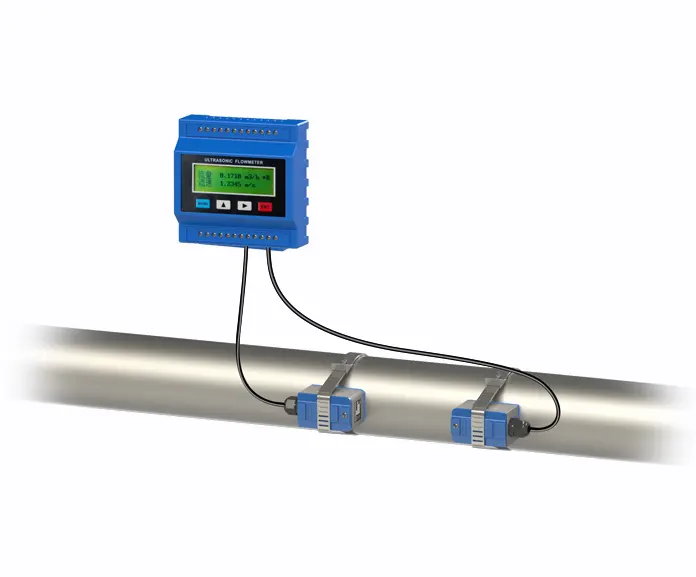

Pengukuran aliran ultrasonik ialah teknologi bukan invasif yang berkembang pesat. Ia mengira aliran dengan menganalisis bagaimana gelombang bunyi ultrasonik berkelakuan semasa ia melalui bendalir yang bergerak.
Prinsip Operasi: Terdapat dua kaedah utama:
1. Kaedah Transit-Time: Kaedah ini mengukur perbezaan masa antara nadi ultrasonik yang dihantar ke hulu dan yang dihantar ke hilir. Nadi bergerak lebih cepat dengan aliran dan lebih perlahan melawannya. Perbezaan masa ini adalah berkadar terus dengan halaju bendalir. maklumat lanjut tentang kaedah Transit -masa: Meter aliran masa transit
2. Kaedah Doppler: Kaedah ini bergantung pada kesan Doppler. Ia menghantar isyarat ultrasonik ke dalam cecair, yang dipantulkan daripada zarah terampai atau gelembung udara. Peralihan frekuensi isyarat yang dipantulkan adalah berkadar dengan halaju bendalir. maklumat lanjut tentang meter aliran dopper :meter aliran ultrasonik Doppler
Kelebihan & Aplikasi Teknikal: · Pengukuran Bukan Invasif: Penderia pengapit dipasang pada bahagian luar paip, tidak menyebabkan penurunan tekanan dan membenarkan pemasangan tanpa menutup proses. Ini menjadikan ia sesuai untuk paip berdiameter besar dan aplikasi aliran tinggi. Lebih banyak maklumat teknikal tentang ukuran bukan invasif: Meter aliran air tidak invasif.
· Masa Transit: Menawarkan ketepatan yang tinggi tetapi terbaik untuk cecair bersih, kerana zarah atau buih boleh mengganggu isyarat.
· Doppler: Sangat baik untuk mengukur aliran dua fasa (cecair dengan pepejal terampai atau buih) di mana meter masa transit akan gagal.
Julat Halaju Biasa: · Umum (Cecair & Gas): Sangat serba boleh, mampu mengukur dari halaju sangat rendah hingga sangat tinggi, selalunya dalam julat 0.03 hingga 35 m/s (0.1 hingga 115 kaki/s).
Meter aliran jisim terma beroperasi berdasarkan prinsip pemindahan haba. Elemen penderiaan yang dipanaskan diletakkan dalam aliran aliran, dan kadar pelesapan haba diukur untuk menentukan aliran.
Prinsip Operasi: Dua mod utama wujud:
1. Anemometri Suhu Malar (CTA): Penderia disimpan pada suhu malar, dan arus pemanasan yang diperlukan untuk mengekalkannya diukur. Aliran yang lebih tinggi memerlukan lebih banyak arus.
2. Anemometri Arus Malar (CCA): Arus malar digunakan pada sensor, dan variasi suhu yang terhasil diukur. Aliran yang lebih tinggi menghasilkan suhu sensor yang lebih rendah.
Jenis & Aplikasi: · Hot-Wire Anemometer: Ini adalah meter halaju sebenar yang terkenal dengan tindak balas frekuensi yang sangat tinggi dan saiz probe yang kecil. Ia digunakan secara meluas dalam penyelidikan dinamik bendalir untuk mengukur halaju serta-merta pada titik tertentu dalam medan aliran.
· Meter Aliran Jisim Terma: Kebanyakan meter terma industri direka bentuk dengan cara ini. Isyarat keluarannya berkorelasi terus dengan kadar aliran jisim bendalir, bukan kadar aliran isipadunya, yang merupakan perbezaan utama. Mereka sangat baik untuk pengukuran gas aliran rendah.
Julat Halaju Biasa (untuk aplikasi gas industri): · Gas: Sangat baik untuk aplikasi halaju rendah, dengan julat yang sangat luas biasanya dari 0.1 hingga 120 m/s (0.3 hingga 400 kaki/s).
