Cara Memilih Meter Aliran Glikol

Glikol, sebagai sejenis bahan mentah kimia, pelarut dan antibeku yang penting, digunakan secara meluas dalam beberapa industri seperti petrokimia, automobil dan tekstil. Pengukuran kadar aliran glikol yang tepat adalah sangat penting untuk kawalan proses, perakaunan kos dan pemindahan jagaan serta jaminan kualiti produk. Artikel ini akan menganalisis secara mendalam ciri-ciri aplikasi pengukuran aliran glikol bagi meter aliran Coriolis , meter aliran gear bujur , meter aliran kawasan berubah dan meter aliran turbin cecair (meter aliran TUF) dalam mengukur kadar aliran glikol, menyediakan rujukan pemilihan untuk kejuruteraan dan pengguna akhir.

Glikol yang digunakan secara meluas memerlukan pengukuran aliran

Ciri-ciri fizikal medium glikol

Kekonduksian glikol agak lemah, dengan kekonduksian kira-kira 1.07 × 10⁻⁶S/cm, yang mengehadkan penggunaan meter aliran elektromagnet dalam medium ini.

Bolehkah meter aliran magnetik mengukur aliran glikol?

Medium glikol tulen tidak sesuai untuk meter aliran elektromagnet kerana kekonduksiannya yang rendah, tetapi jika ia merupakan pelarut glikol + air, terutamanya apabila kadar airnya sangat besar, meter aliran elektromagnet boleh mengukurnya. Jika medium glikol + air diukur menggunakan meter aliran elektromagnet, terdapat banyak kelebihannya, seperti ketiadaan komponen sensor bergerak, pengukuran dwiarah dan sensor aliran berkos rendah.

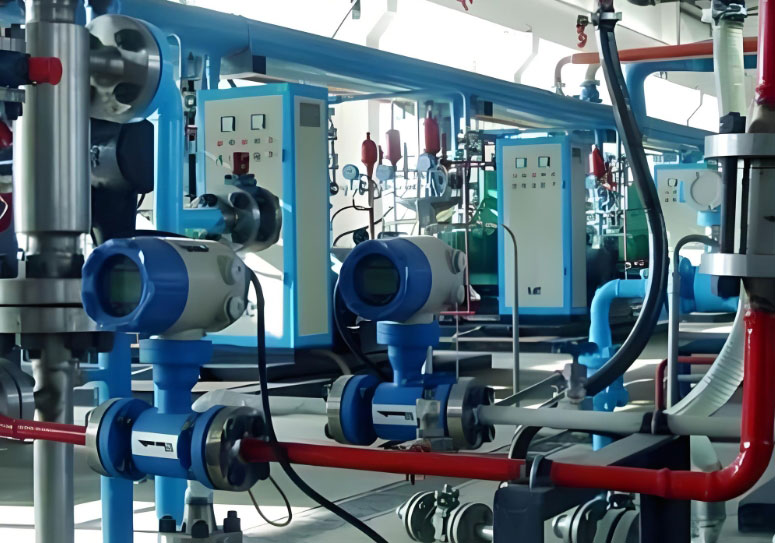

Meter aliran magnetik boleh mengukur pelarut glikol + air

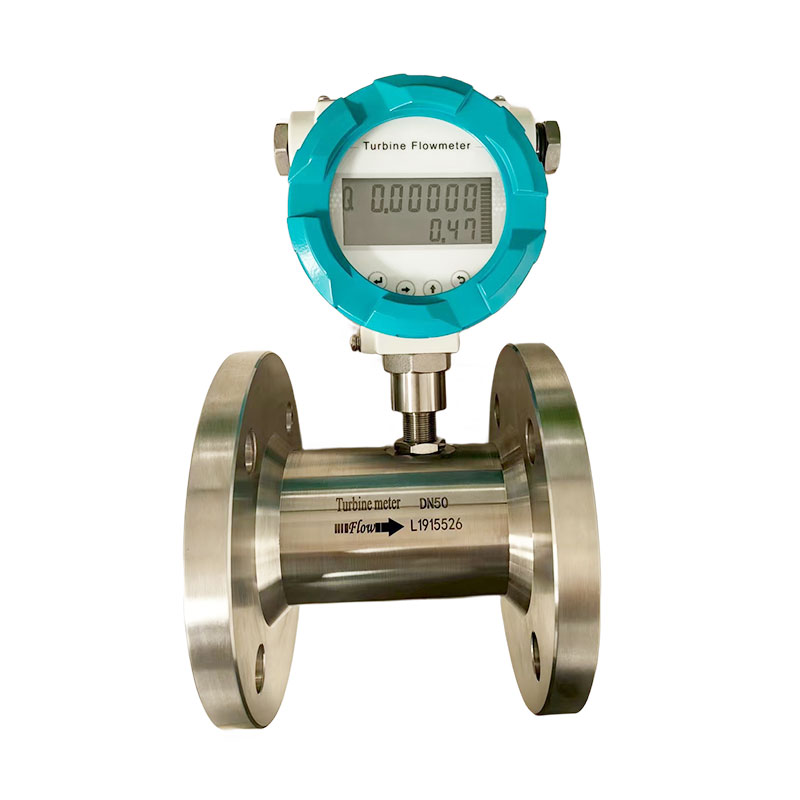

Meter aliran turbin (TUF) untuk pengukuran aliran glikol

Analisis aplikasi meter aliran turbin cecair

Meter aliran turbin cecair mengukur berdasarkan prinsip bahawa frekuensi putaran bilah turbin di bawah pendorongan glikol bendalir adalah berkadar dengan kadar aliran. Bagi glikol, meter aliran turbin cecair ialah penyelesaian yang menjimatkan untuk pengukuran aliran glikol.

Bolehkah meter aliran turbin mengendalikan kelikatan glikol?

Walaupun kelikatan etilena glikol agak tinggi, yang boleh mencecah 16.1cP, meter aliran TUF boleh mengendalikan maksimum sekitar 45 cp cecair bersih, jadi meter aliran turbin daripada silverinstruments.com boleh mengendalikan kerja yang sukar itu.

Spesifikasi Teknikal meter aliran turbin

Julat Aliran TUF untuk saiz sensor dan kehilangan tekanan yang berbeza

Ketepatan pengukuran meter aliran turbin cecair biasanya ± 0.5% hingga ± 1.0%.

Meter aliran jenis ini mempunyai kelebihan kelajuan tindak balas yang pantas dan nisbah julat yang besar (sekitar 10:1), dan sesuai untuk sistem pengangkutan etilena glikol dengan perubahan kadar aliran yang besar.

Meter aliran glikol digital: ia mempunyai denyut, output 4-20mA, pilihan dengan MODBUS RTU, komunikasi HART, dengan pemancar aliran untuk menunjukkan kadar aliran glikol dan jumlah aliran.

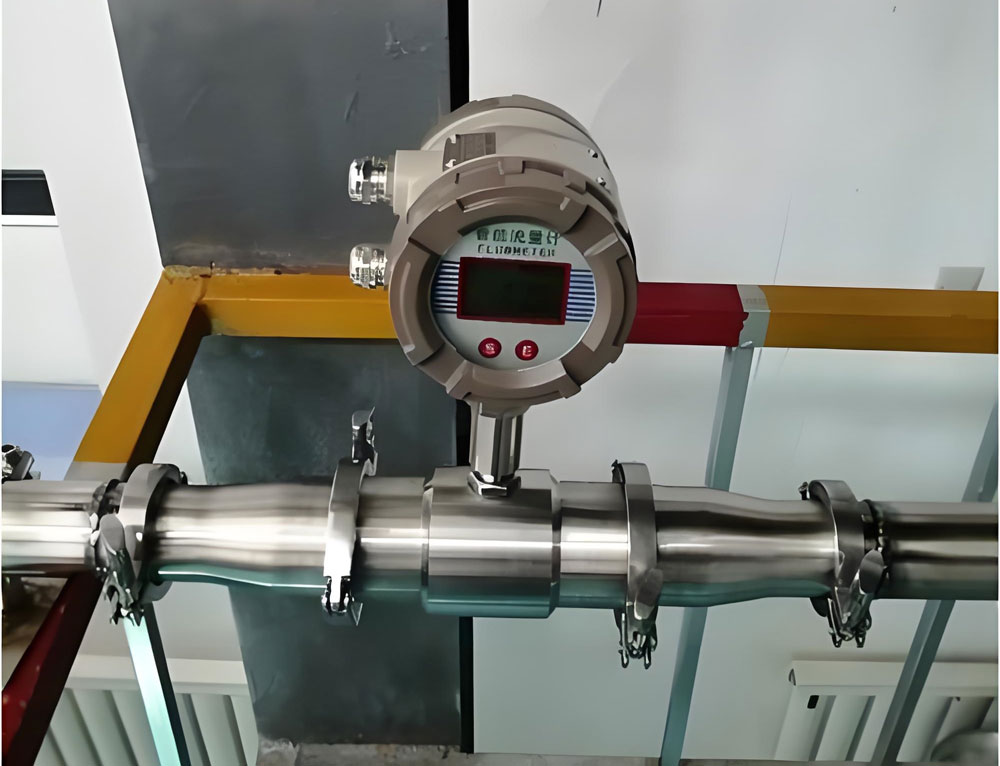

Meter aliran turbin digital dengan paparan digital untuk menunjukkan kadar aliran glikol dan jumlah aliran

Dalam saluran paip penghantaran etilena glikol, pemasangan meter aliran turbin cecair memerlukan perhatian khusus terhadap keperluan bahagian paip lurus hadapan dan belakang. Biasanya perlu memastikan panjang bahagian paip lurus dari 10D hadapan ke 5D belakang untuk memastikan kestabilan medan aliran. Sementara itu, disebabkan oleh prestasi pelinciran etilena glikol, jangka hayat galas turbin agak panjang.

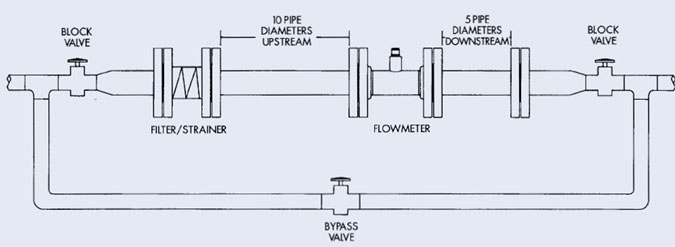

Meter aliran turbin sebelum dan selepas saluran paip lurus yang mencukupi

Apakah meter aliran glikol dengan ketepatan terbaik?

Meter aliran Coriolis ialah meter aliran glikol dengan ketepatan terbaik.

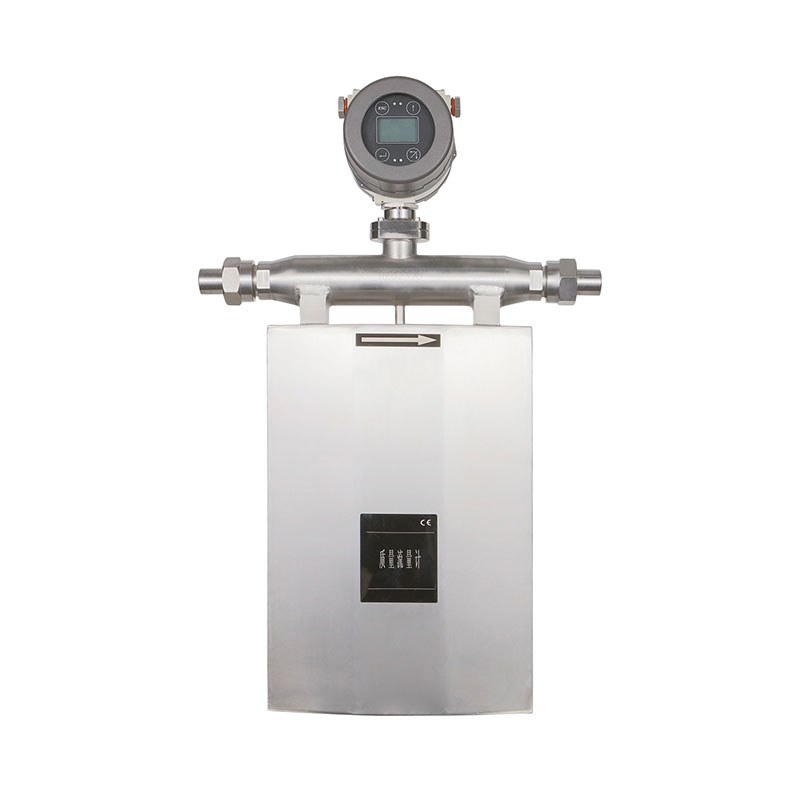

Meter aliran glikol ketepatan terbaik-jenis Coriolis

Meter aliran Coriolis adalah berdasarkan prinsip daya Coriolis dan menentukan kadar aliran jisim dengan mengukur perbezaan fasa yang dihasilkan oleh tiub bergetar semasa aliran glikol bendalir. Dalam pengukuran aliran glikol, meter aliran Coriolis mempamerkan kelebihan yang ketara.

Ketepatan pengukuran meter aliran jisim jenis ini sangat tinggi, biasanya mencapai ketepatan bacaan ± 0.1% ~ 0.2%, dan tidak terjejas oleh perubahan ketumpatan bendalir, kelikatan, suhu dan tekanan. Bagi media seperti e-glikol, meter aliran Coriolis boleh memberikan keputusan pengukuran aliran jisim yang stabil dan andal. Pada masa yang sama, meter aliran juga boleh mengukur jumlah aliran jisim, ketumpatan glikol dan suhu secara serentak, menyediakan pengukuran berbilang parameter untuk kawalan proses.

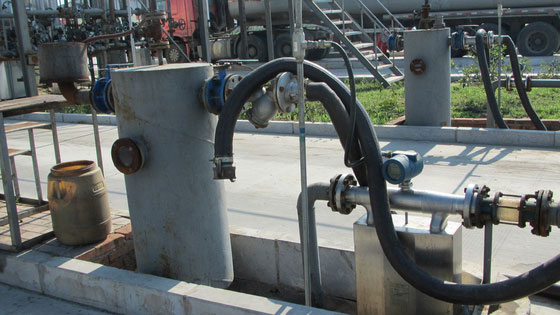

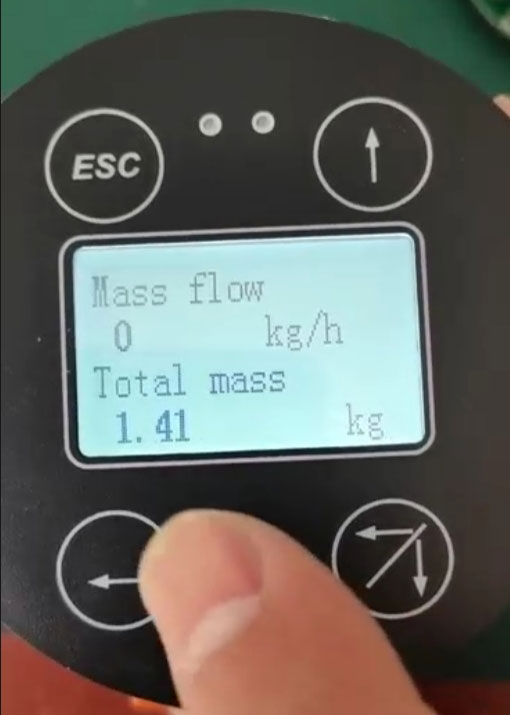

Pelbagai parameter boleh diukur dengan Coriolis

Struktur tiub lurus dan tiub bengkok meter aliran Coriolis mempunyai ciri-ciri tersendiri dalam aplikasi etilena glikol. Kehilangan tekanan meter aliran tiub lurus adalah kecil, tetapi ia sensitif terhadap getaran; meter aliran tiub bengkok mempunyai ketepatan pengukuran yang tinggi, tetapi kehilangan tekanan agak besar. Dalam sistem penghantaran etilena glikol, disebabkan oleh kelikatan medium yang tinggi, adalah disyorkan untuk memilih meter aliran tiub bengkok Coriolis berdiameter lebih besar untuk mengimbangi ketepatan pengukuran dan kehilangan tekanan.

Kelemahan menggunakan meter Coriolis untuk glikol

Kos permulaannya adalah yang tertinggi, pada masa ini meter aliran Coriolis merupakan meter aliran paling mahal di antara semua meter aliran.

Saiz dan beratnya agak besar.

Sensitif terhadap getaran semasa pemasangan saluran paip (memerlukan sokongan yang baik). Tetapi ia tidak memerlukan meter aliran saluran paip lurus sebelum dan selepas.

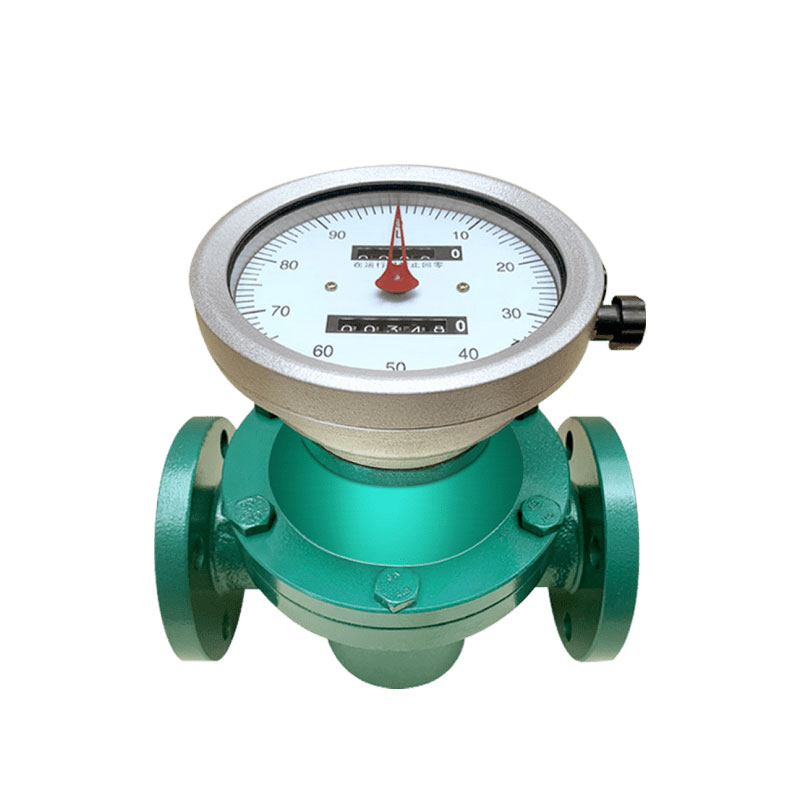

Meter aliran gear oval untuk pengukuran aliran glikol

Ciri-ciri teknikal meter aliran gear bujur

Meter aliran gear oval merupakan pilihan yang kos efektif yang digunakan secara meluas dalam kawalan proses, pemuatan kelompok dan aplikasi lain.

Meter aliran gear bujur ialah sejenis meter aliran anjakan positif, yang mengira kadar aliran dengan mengukur bilangan kali isipadu tetap glikol bendalir melaluinya, dan tergolong dalam sejenis meter aliran mekanikal. Meter aliran gear bujur dan meter aliran gear Heliks ialah jenis meter aliran PD yang biasa digunakan dalam pengukuran etilena glikol.

Meter aliran gear oval mengira glikol dengan mengukur masa gear

Meter aliran gear bujur mempunyai ciri-ciri struktur mudah dan ketepatan pengukuran yang tinggi, dan melakukan pengukuran aliran glikol yang andal dan tepat. Disebabkan prestasi pelinciran glikol yang sangat baik, ia dapat mengurangkan haus antara gear dengan berkesan dan memanjangkan hayat perkhidmatan meter aliran. Ketepatan pengukuran meter aliran jenis ini biasanya boleh mencapai ± 0.2%, yang sesuai untuk mengukur kadar aliran glikol cecair kecil dan sederhana.

Meter aliran gear oval menggunakan dua gear oval yang saling mengunci sebagai elemen pengukur, yang mempunyai kebolehulangan yang baik dalam pengukuran etilena glikol. Disebabkan oleh ciri-ciri kelikatan etilena glikol, meter aliran gear oval boleh mencapai kesan pengedap yang baik dan mengurangkan ralat kebocoran.

Walau bagaimanapun, perlu diingatkan bahawa meter aliran volumetrik memerlukan kebersihan bendalir yang tinggi, dan bendasing dalam etilena glikol boleh menjejaskan ketepatan pengukuran dan bendasing juga boleh menyebabkan meter aliran PD tersekat dan rosak.

Kelebihan utama meter aliran gear oval ialah pengukurannya tidak terjejas oleh perubahan sifat bendalir, dan ia mempunyai kebolehsuaian yang baik terhadap media dengan perubahan kelikatan yang besar seperti etilena glikol. Pada masa yang sama, meter aliran jenis ini boleh mengukur kadar aliran yang sangat rendah, seperti julat aliran 10 ml/min dengan kadar aliran minimum yang diukur beberapa mililiter seminit, memenuhi keperluan situasi aliran rendah.

Keperluan rendah untuk bahagian paip lurus apabila memasang meter aliran gear bujur untuk glikol

Meter aliran gear oval boleh berfungsi tanpa bekalan kuasa luaran (kaunter mekanikal).

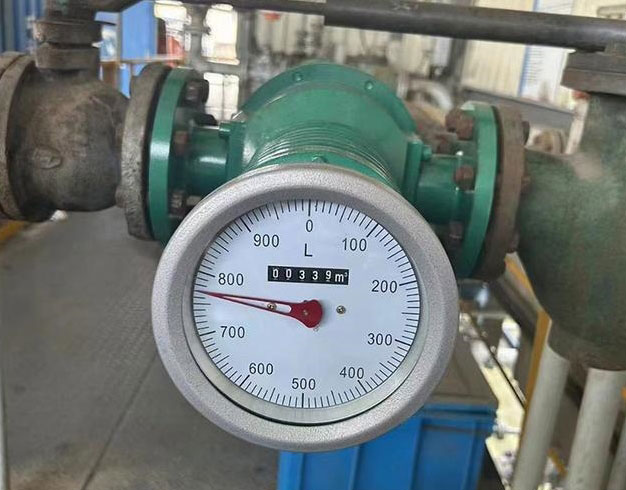

Meter aliran mekanikal untuk pengukuran aliran glikol

Meter aliran tiub logam untuk pengukuran glikol

Prinsip:

Tiub logam tirus yang dipasang secara menegak mengandungi apungan yang bergerak bebas. Etilena glikol mengalir ke atas melalui tiub, mengangkat apungan sehingga jurang anulus antara apungan dan dinding tiub mewujudkan keseimbangan. Kadar aliran ditunjukkan oleh ketinggian apungan (bacaan langsung) atau ditukar kepada isyarat elektrik.

Kelebihan menggunakan rotameter tiub logam

• Tiada kuasa diperlukan untuk petunjuk visual tempatan
• Mengendalikan perubahan kelikatan (contohnya, julat glikol 16.5–57 cP)
• Penurunan tekanan rendah dan kekangan pemasangan minimum
• Pembinaan yang kukuh (semua logam, tahan terhadap sifat glikol)
• Kos efektif untuk aplikasi yang tidak kritikal

Keburukan:

• Ketepatan sederhana (±1–5% FS), tidak sesuai untuk pemindahan hak penjagaan
• Waktu rehat terhad (biasanya 10:1)
• Bahagian bergerak (terapung) mudah melekat dengan glikol yang tercemar
• Pilihan output (cth., 4–20mA) menambah kos berbanding model visual asas

Terbaik Untuk:

Pemantauan etilena glikol yang tidak kritikal dalam HVAC, gelung penyejukan perindustrian atau dos kimia di mana ketepatan yang melampau tidak diperlukan. Elakkan untuk kawalan perdagangan atau ketepatan tinggi.

Perbandingan prestasi tiga jenis meter aliran

Dari perspektif ketepatan pengukuran, meter aliran Coriolis mempunyai ketepatan tertinggi, diikuti oleh meter aliran gear bujur, dan meter aliran turbin cecair agak rendah. Dalam pengukuran glikol, meter aliran Coriolis boleh memberikan ketepatan pengukuran ± 0.1%, yang tidak terjejas oleh perubahan dalam sifat fizikal medium; Ketepatan meter aliran gear bujur adalah kira-kira ± 0.5%, sesuai untuk keadaan kerja yang stabil; Ketepatan meter aliran turbin cecair adalah ± 0.5% hingga ± 1.0%, dan pembetulan kelikatan perlu dipertimbangkan.

Memandangkan ketepatan, Coriolis adalah yang terbaik

Dari perspektif kehilangan tekanan, meter aliran gear bujur mempunyai kehilangan tekanan tertinggi, diikuti oleh meter aliran Coriolis, dan meter aliran turbin cecair agak kecil. Dalam sistem pengangkutan glikol, kehilangan tekanan merupakan faktor pertimbangan yang penting.

Dari perspektif kos penyelenggaraan, meter aliran turbin cecair mempunyai kos penyelenggaraan terendah, diikuti oleh meter aliran gear oval yang mempunyai kos penyelenggaraan yang agak tinggi disebabkan oleh haus dan lusuh mekanikal. Meter aliran Coriolis tidak mempunyai sebarang bahagian yang bergerak di dalam sensor, ia memerlukan kos penyelenggaraan yang lebih rendah.

Kos meter turbin adalah rendah, tetapi mempunyai bahagian yang bergerak di dalamnya.

Cadangan pemilihan dan prospek aplikasi

Adalah disyorkan untuk menggunakan pelbagai jenis meter aliran untuk senario aplikasi yang berbeza. Untuk keperluan pengukuran ketepatan tinggi dalam majlis penyerahan perdagangan glikol (pemindahan jagaan), adalah disyorkan untuk menggunakan meter aliran Coriolis.

Apabila mempertimbangkan meter aliran pemindahan jagaan, Coriolis adalah yang terbaik

Bagi proses pengeluaran dengan keperluan kawalan proses yang tinggi, meter aliran gear oval merupakan pilihan yang ideal.

Meter aliran gear oval adalah baik untuk kawalan proses glikol dan kawalan kelompok

Untuk aplikasi pemantauan dan kawalan umum, meter aliran turbin cecair mempunyai keberkesanan kos yang baik.

Untuk pemantauan dan kawalan umum glikol, meter aliran turbin sudah mencukupi

Dengan perkembangan Industri 4.0 dan pembuatan pintar, teknologi pengukuran aliran glikol juga sentiasa maju. Penggunaan bahan baharu telah meningkatkan ketahanan kakisan meter aliran, dan pengenalan teknologi digital telah meningkatkan tahap pengukuran pintar.

Pada masa hadapan, pengukuran berbilang parameter, diagnosis jarak jauh dan penyelenggaraan ramalan akan menjadi hala tuju pembangunan teknologi pengukuran aliran etilena glikol.

Dengan mengambil kira ketepatan pengukuran, ekonomi dan kebolehpercayaan, kakitangan kejuruteraan dan teknikal harus memilih jenis meter aliran yang sesuai berdasarkan keperluan aplikasi tertentu, dan mempertimbangkan sepenuhnya ciri-ciri medium etilena glikol semasa pemasangan dan penggunaan untuk memastikan operasi sistem pengukuran yang stabil dalam jangka panjang.
