Dalam industri kimia tasik garam, pengukuran aliran air garam yang tepat dan boleh dipercayai adalah penting untuk kawalan proses dan penggunaan sumber. Apabila automasi industri menjadi lebih baik, meter aliran, terutamanya meter aliran elektromagnet (aliran magnet), telah menjadi peranti penting untuk mengukur aliran dalam sistem pemprosesan air garam. Air garam dari tasik garam biasanya mempunyai kekonduksian yang tinggi, juga sangat menghakis, dan cenderung untuk mengkristal, yang menjadikannya sangat sukar untuk mengukur aliran untuk beberapa teknologi meter aliran, seperti meter aliran turbin (TUF) atau meter aliran anjakan positif besi tuang. Artikel ini membincangkan cara memilih meter aliran untuk air garam air garam. Ia memberi tumpuan kepada faedah meter aliran magnet dalam keadaan sukar seperti suhu yang sangat tinggi atau rendah, persekitaran yang menghakis dan kepekatan mineral yang tinggi.

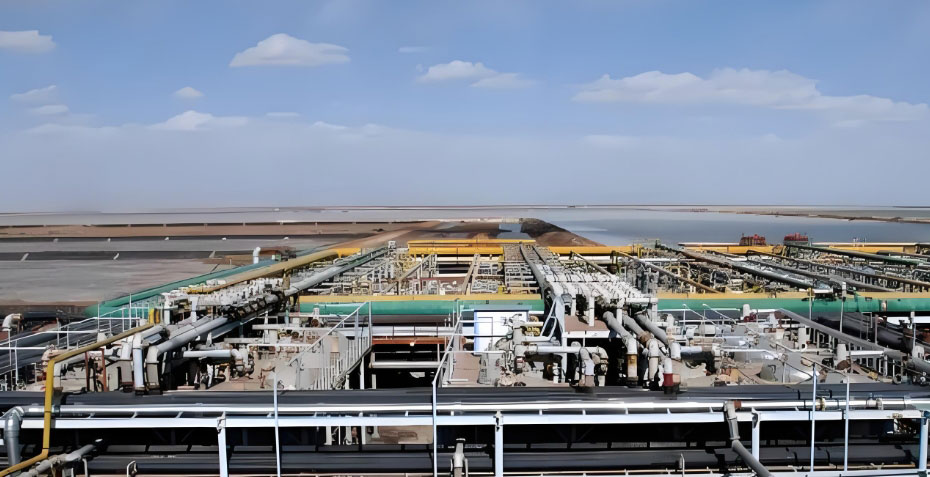

Meter aliran air masin diperlukan dalam industri kimia tasik garam
Industri kimia tasik garam mengambil air garam dan mengubahnya menjadi mineral berguna seperti litium, kalium, boron dan magnesium. Air garam ini biasanya sangat masin, sangat menghakis, dan mempunyai kekonduksian elektrik yang tinggi (selalunya melebihi 100 ms/cm). Mereka juga cenderung untuk mengkristal apabila ia mengalir. Di samping itu, banyak kilang proses air garam berfungsi di tempat yang sangat panas atau sangat sejuk, dengan suhu antara -30 °C hingga 90 °C. Mereka juga sering menggunakan asid dan alkali yang kuat dalam barisan pengeluaran mereka. Oleh kerana keadaan yang sukar ini, memilih alat pengukuran aliran yang betul adalah sangat penting untuk memastikan kawalan proses kekal stabil dan bertahan lama.

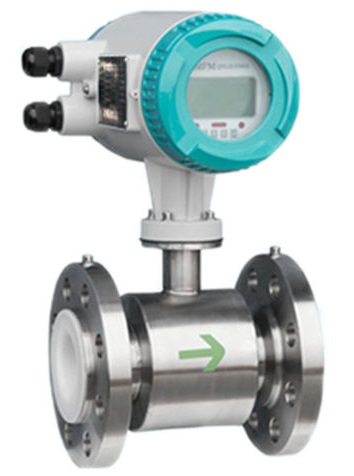

Meter aliran elektromagnet adalah penyelesaian yang sempurna untuk pengukuran air garam
Meter aliran elektromagnet popular dalam aplikasi kimia tasik garam kerana ia boleh mengukur bendalir yang sangat konduktif dan melelas dengan tepat tanpa kehilangan tekanan. Mereka juga adalah meter aliran yang tidak menghakis. Ia bagus untuk mengukur air garam kerana ia diperbuat daripada bahan yang tidak menghakis, ia tidak menghalang, dan ia berfungsi dengan saluran paip plastik atau bergaris. Artikel ini membincangkan faktor utama yang perlu dipertimbangkan semasa memilih meter aliran untuk air masin, termasuk sifat bendalir, keadaan pemasangan dan senario aplikasi seperti dos, ukuran volum dan pemeteran perdagangan.

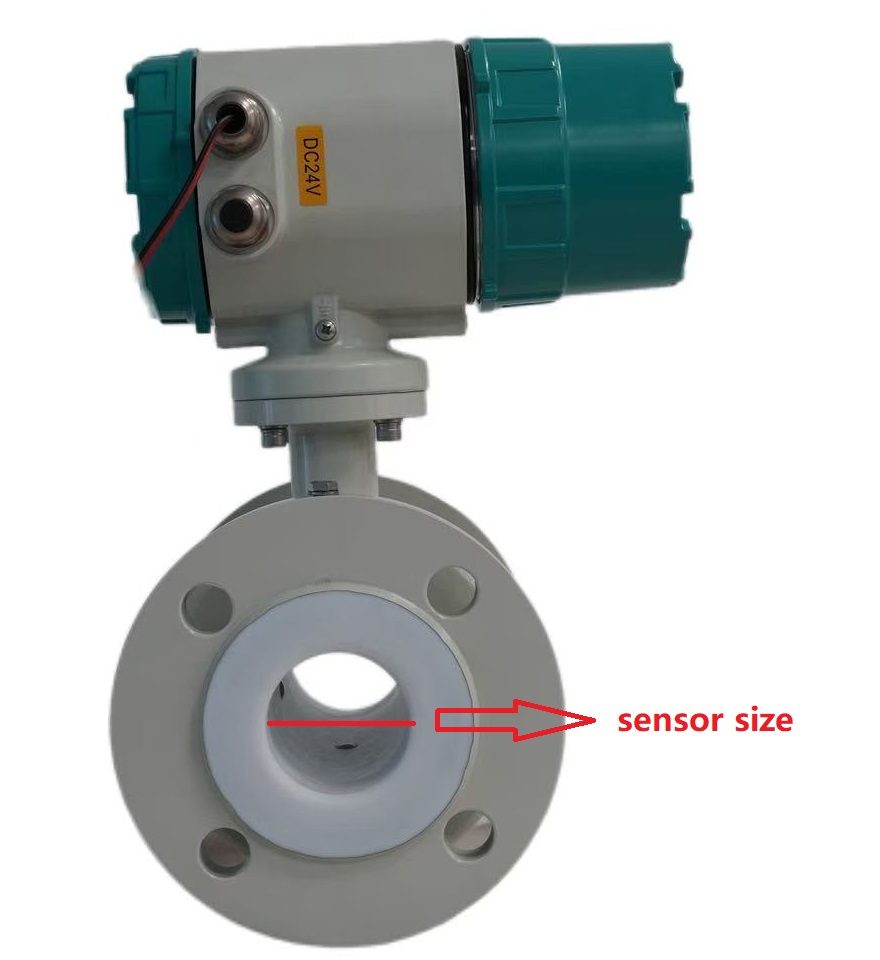

Saiz sensor aliran air garam lebih baik sama dengan saiz saluran paip
Pemilihan diameter meter aliran elektromagnet mungkin tidak semestinya sama dengan diameter, dan harus berdasarkan kadar aliran dan halaju. Walau bagaimanapun, sebagai bahan mentah dan cecair perantaraan untuk industri kimia tasik garam, ia mempunyai ciri-ciri kelikatan tinggi dan kadar aliran rendah (umumnya 2.0-4.0m/s). Meter aliran elektromagnet boleh digunakan pada saluran paip tersebut dengan diameter sensor yang sama dengan diameter paip. Apabila halaju aliran di bawah 1.0 m/s, meter aliran elektromagnet dengan diameter aliran yang sesuai boleh dipilih untuk memastikan ketepatan pengukuran dan secara relatifnya mengurangkan pelaburan. Di bawah kami menyenaraikan julat aliran air garam dan saiz sensor meter aliran magnet.
Pilih julat aliran air garam yang betul
Industri kimia tasik garam kebanyakannya menggunakan saluran paip plastik anti-karat, dan memandangkan lapisan meter aliran air masin, kadar aliran biasanya dikawal pada 2 m/s. Bagi sesetengah bahan yang terdedah kepada penghabluran (seperti larutan natrium karbonat, larutan ramuan: penghabluran terutamanya garam kompleks boron magnesium), langkah-langkah diambil untuk meningkatkan kadar aliran kepada 3.0-4.0m/s. Peningkatan halaju aliran akan membawa kepada peningkatan hingar aliran, yang boleh menjejaskan ketepatan pengukuran akibat getaran saluran paip. Di bawah syarat untuk memasang meter aliran magnetik, penyerap hentak perlu dipasang sebelum dan selepas. Julat penuh meter aliran magnet adalah lebih besar daripada nilai aliran maksimum yang dijangkakan, biasanya 1.2 kali aliran maksimum yang dijangkakan. Kadar aliran pengukuran biasa adalah lebih besar daripada 50% daripada julat penuh instrumen untuk memastikan ketepatan pengukuran tertentu.
|
Magnetic flow meter Size(DN) |
Min salt water flow range velocity(0-0.5)m/s |
Max salt water Flow range velocity(0-10)m/s |
|
10 |
(0-2.25)L/min |
(0-45)L/min |
|
15 |
(0-5)L/min |
(0-100)L/min |
|
20 |
(0-7.5)L/min |
(0-150)L/min |
|
25 |
(0-10L)/min |
(0-200)L/min |
|
32 |
(0-20L)/min |
(0-400)L/min |
|
40 |
(0-30L)/min |
(0-600)L/min |
|
50 |
(0-3)m³/h |
(0-60)m³/h |
|
65 |
(0-6)m³/h |
(0-120)m³/h |
|
80 |
(0-9)m³/h |
(0-180)m³/h |
|
100 |
(0-12)m³/h |
(0-240)m³/h |
|
125 |
(0-21)m³/h |
|
|
150 |
(0-30)m³/h |
|
|
200 |
(0-54)m³/h |
c(0-420)m³/h |
|
250 |
(0-90)m³/h |
(0-600)m³/h |
|
300 |
(0-120)m³/h |
(0-2400)m³/h |
|
350 |
(0-165)m³/h |
(0-3300)m³/h |
|
400 |
(0-225)m³/h |
(0-4500)m³/h |
|
500 |
(0-330)m³/h |
(0-6600)m³/h |
|
600 |
(0-480)m³/h |
(0-9600)m³/h |
|
700 |
(0-660)m³/h |
(0-13200)m³/h |
|
800 |
(0-900)m³/h |
(0-18000)m³/h |
|
900 |
(0-1200)m³/h |
(0-24000)m³/h |
|
1000 |
(0-1350)m³/h |
(0-27000)m³/h |
|
1200 |
(0-2100)m³/h |
(0-42000)m³/h |
|
1400 |
(0-2700)m³/h |
(0-54000)m³/h |
|
1600 |
(0-3600)m³/h |
(0-72000)m³/h |
|
1800 |
(0-4500)m³/h |
(0-90000)m³/h |
|
2000 |
(0-5700)m³/h |
(0-114000)m³/h |

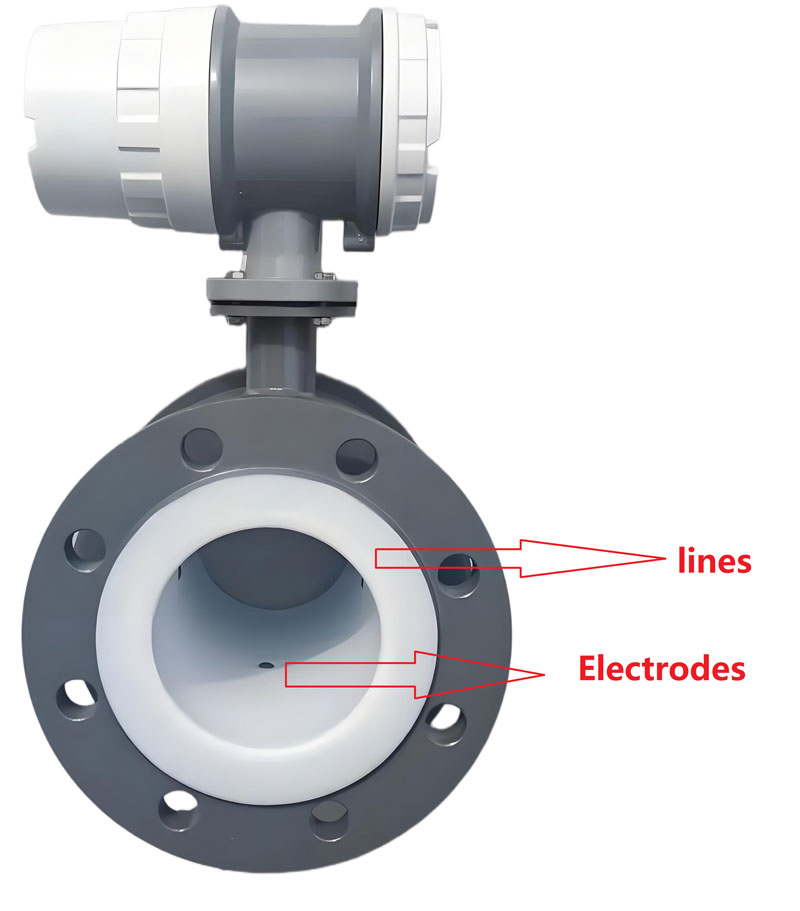

Pilih talian dan elektrod yang sesuai untuk meter aliran air masin magnetik
Untuk media yang tidak menghasilkan kristal, gumpalan, atau mendapan yang tidak mencemarkan elektrod, elektrod standard hendaklah digunakan; jika tidak, elektrod pengikis harus digunakan. Dalam industri kimia tasik garam, kecuali untuk penggunaan meter aliran elektromagnet elektrod pengikis untuk penyelesaian alkali yang mudah terhablur, penyelesaian ramuan (penghabluran garam kompleks boron magnesium), larutan pencuci, dll., meter aliran elektromagnet elektrod standard digunakan untuk selebihnya. Disebabkan fakta bahawa saluran paip proses di bengkel kebanyakannya diperbuat daripada bahan penebat plastik, jika meter aliran elektromagnet dua elektrod dipilih, cincin pembumian mesti dipasang untuk memastikan ketepatan pengukuran. Walau bagaimanapun, cincin pembumian biasa terdedah kepada kakisan, dan menggunakan cincin pembumian titanium atau tantalum tahan kakisan adalah mahal. Oleh itu, meter aliran elektromagnet tiga elektrod dipilih untuk memastikan ketepatan pengukuran, mengurangkan kos, dan memudahkan pemasangan dan penyelenggaraan.
|
Liquid |
Concentration (%) |
temp. ( ℃) |
Electrode |
Lining |
conductivity |
||||||
|
Name |
SS |
HC |
Ti |
Ta |
Pt |
PTFE |
PFA |
rubber |
ms/cm |
||
|
Salt lake sun drying brine |
R |
N |
B |
A |
A |
A |
A |
A |
B |
150 |
|
|
Desalination solution |
27 |
N |
B |
A |
A |
A |
A |
A |
B |
136 |
|
|
concentrated solution |
30 |
N |
B |
A |
A |
A |
A |
A |
B |
145 |
|
|
Rich lithium brine |
R |
N |
B |
A |
A |
A |
A |
A |
B |
121 |
|
|
Boron removal solution |
40 |
N |
B |
A |
A |
A |
A |
A |
B |
120 |
|
|
Conversion solution |
90 |
N |
A |
A |
A |
A |
A |
A |
N |
260 |
|
|
Wash solution |
85 |
N |
A |
A |
A |
A |
A |
A |
N |
180 |
|
|
nitric acid |
98 |
R |
N |
N |
B |
A |
A |
A |
A |
N |
50 |
|
hydrochloric acid |
31 |
R |
B |
B |
N |
A |
A |
A |
A |
B |
52 |
|
sulfuric acid |
96 |
R |
A |
A |
N |
A |
A |
A |
A |
N |
0.85 |
|
barium chloride |
30 |
50 |
N |
B |
B |
A |
A |
A |
A |
A |
16 |
A: Berkenaan; B: Tersedia, jangka hayat pendek; N: Tidak boleh digunakan; R: Suhu bilik; S: Takat didih; Sabtu: ketepuan;
Pemilihan meter aliran magnet untuk jenis air masin

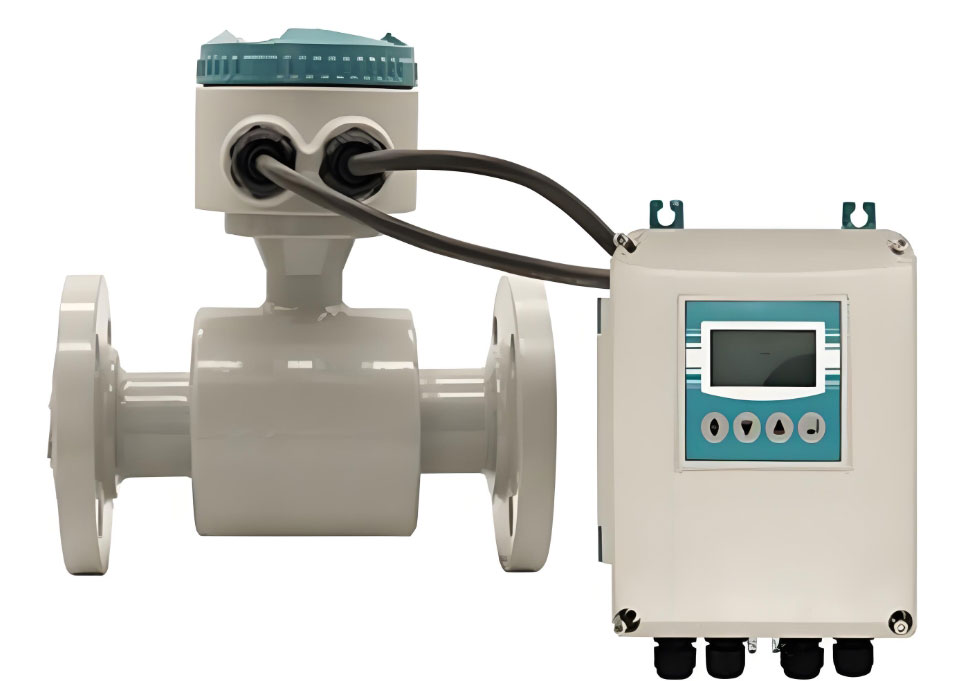

Meter aliran magnet paparan jauh untuk air masin
Jenis meter aliran elektromagnet dibahagikan kepada jenis paparan bersepadu dan jauh. Suhu paling sejuk pada musim sejuk boleh mencapai -30 ℃, dan banyak meter aliran elektromagnet digunakan di luar rumah. Kelembapan persekitaran untuk pengasingan litium magnesium, penapisan tekanan, dan proses pencucian dalam pengeluaran sistem litium dan boron adalah agak tinggi. Suhu untuk proses seperti penapisan, penyejatan dan penukaran boleh mencapai sehingga 90 ℃. Oleh itu, untuk keadaan kerja seperti kelembapan tinggi, suhu rendah, cecair suhu tinggi dan sumber getaran, meter aliran jenis paparan jauh dipilih untuk mencegah pengaruh ke atas komponen pengukur secara berkesan, memastikan ketepatan pengukuran dan memastikan hayat perkhidmatan meter aliran elektromagnet. Walau bagaimanapun, perlu diperhatikan bahawa kabel isyarat antara sensor meter aliran elektromagnet dan pemancar tidak boleh terlalu panjang, dan kabel khusus pengeluar harus digunakan, jika tidak.
Ia akan menjejaskan ketepatan pengukuran. Untuk keadaan operasi yang tinggal, reka bentuk bersepadu adalah lebih ideal.
Tekanan kerja sebenar air garam dalam saluran paip hendaklah lebih rendah daripada tekanan kerja terkadar meter aliran air garam . Perhatian harus diberikan kepada sama ada terdapat tekanan negatif dalam saluran paip, seperti dalam proses penyejatan, di mana tekanan negatif boleh mencapai -60KPa. Keadaan kerja sedemikian hendaklah dikomunikasikan dengan kakitangan teknikal pengilang meter aliran air garam semasa membuat pesanan, dan keperluan yang ketat perlu dibuat untuk bahan pelapik. Suhu sebenar harus memenuhi keperluan suhu yang ditentukan oleh meter aliran.

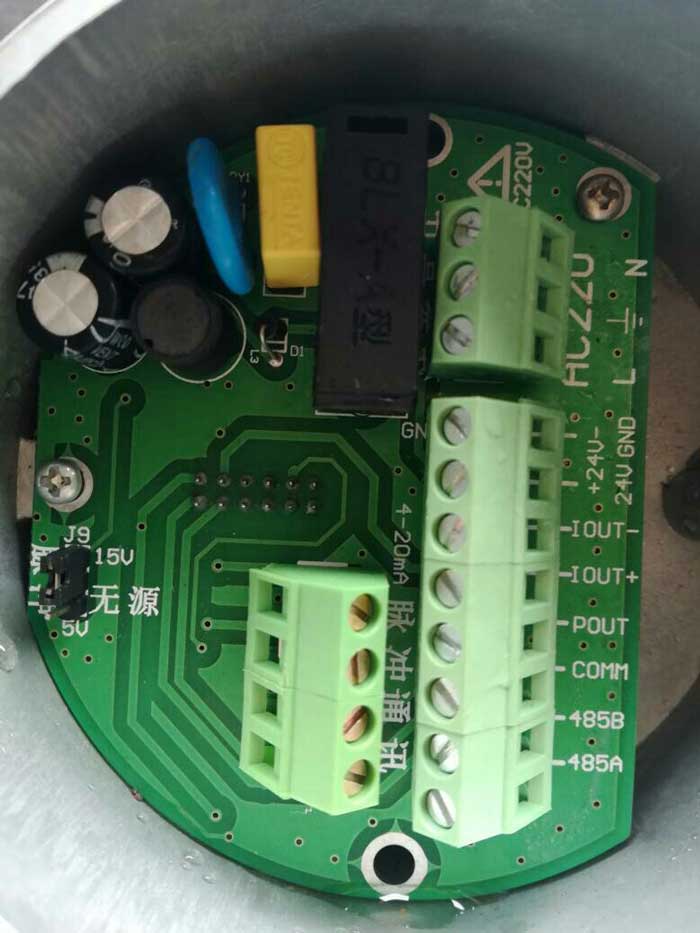

Bekalan kuasa 220V atau 24V DC harus ditentukan apabila memilih meter aliran air garam
Pemilihan bekalan kuasa untuk meter aliran elektromagnet hendaklah berdasarkan meter aliran itu sendiri dan persekitaran di tapak. Jika dibenarkan di tapak, prinsip bekalan kuasa yang mudah, keselamatan dan penyelenggaraan yang mudah harus dipatuhi. Sebagai perusahaan kimia tasik garam, lebih 90% bahan mentah dan langkah-langkah proses berada dalam fasa cair. Semasa operasi, kelembapan di dalam bengkel adalah agak tinggi, dan tiada gas mudah terbakar yang dihasilkan semasa keseluruhan operasi. Oleh itu, menggunakan bekalan kuasa DC24V adalah lebih selamat. Persekitaran kering luar, pilih bekalan kuasa AC220V, mudah diterajui, mudah diselenggara dan mengurangkan kos. Dalam beberapa situasi kalis letupan, seperti meter aliran yang digunakan dalam bilik dandang gas, memilih meter aliran elektromagnet berkuasa bateri adalah sesuai.

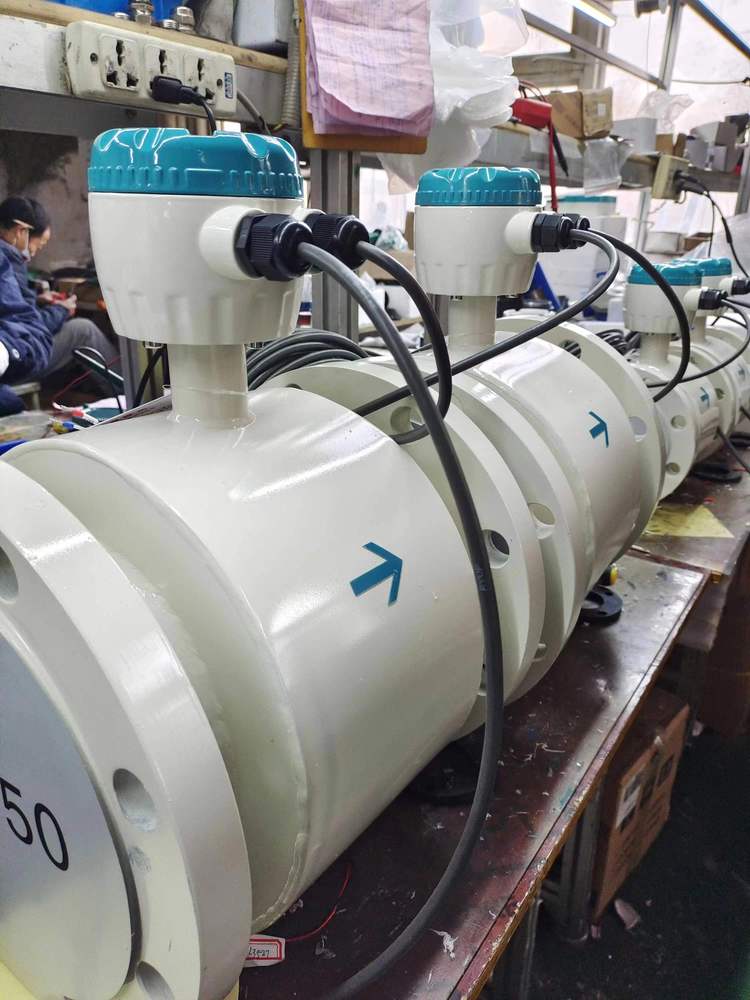

Tahap perlindungan IP67 atau IP65 yang anda perlukan untuk meter aliran air masin
Tahap perlindungan meter aliran elektromagnet hendaklah dipilih mengikut keadaan sebenar. Penderia hendaklah dipasang di bawah tanah dan IP68 hendaklah dipilih apabila ia kerap ditenggelami air. Untuk penderia yang dipasang di atas tanah, IP65 dan IP67 harus dipilih. Walau apa pun, bahagian paparan meter aliran elektromagnet tidak boleh menggunakan air atau memasuki air, yang boleh menyebabkan kerosakan pada meter aliran elektromagnet. Sebagai perusahaan kimia tasik garam, kelembapan di bengkel adalah tinggi semasa pengeluaran, tetapi IP65 (IP65 adalah jenis anti semburan, perumahan sensor meter aliran elektromagnet membolehkan keran menyembur air dari mana-mana arah sensor meter aliran elektromagnet, dengan tekanan semburan 30Kpa, keluaran air 12.5L/s, dan jarak 3 meter). ）Meter aliran elektromagnet dengan tahap perlindungan memenuhi sepenuhnya keperluan untuk pengukuran di tapak.

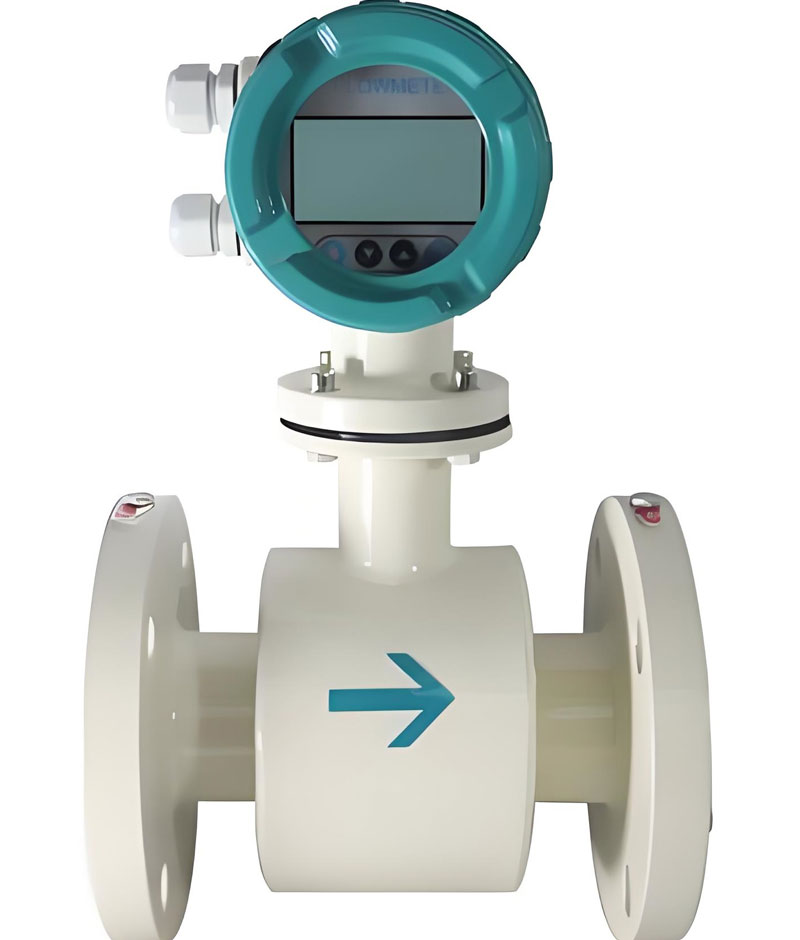

Sambungan proses bebibir diutamakan apabila mengukur air masin
Meter aliran elektromagnet mempunyai sambungan berulir, sambungan bebibir, jenis pengapit, dll. Meter aliran elektromagnet bersambung bebibir biasanya digunakan dalam industri kimia tasik garam. Apabila memilih, adalah perlu untuk memadankan tekanan kejuruteraan bebibir dan piawaian dengan proses.
Meter aliran magnet biasanya digunakan untuk air laut/air masin dengan diameter antara DN10 hingga DN300. Harga untuk DN50-150 adalah lebih kurang USD 400-1000
Bahan pelapik seperti PTFE/PFA /F46 mempunyai rintangan garam yang unggul, manakala bahan elektrod seperti s Titanium disyorkan untuk mengelakkan kakisan. Perumahan magmeter boleh dibuat daripada keluli karbon, keluli tahan karat 304 atau 316, dengan 316 lebih tahan terhadap kakisan ion klorida tetapi lebih mahal sedikit.
Dari segi fungsi komunikasi, model asas menyokong 4-20mA/RS485/nadi; Menaik taraf model untuk menyokong protokol HART dan Profibus DP/PA akan meningkatkan harga kira-kira 20-40%.
Penarafan tekanan biasanya digunakan untuk rangkaian saluran paip industri antara 1.0 hingga 2.5 MPa (PN10 hingga PN25) atau lebih tinggi, seperti PN40 atau PN64. Jika persekitaran tekanan tinggi (PN40 atau PN64) diperlukan, kos juga akan meningkat.
Secara keseluruhan, sebut harga untuk DN50 biasa, lapisan PTFE, elektrod SS316, cangkang 304, dengan protokol 4-20mA+HART, meter aliran air masin gred PN16 adalah lebih kurang USD800-900; Jika dinaik taraf kepada 316 shell, protokol Profibus atau tahap tekanan yang lebih tinggi, ia boleh mencapai USD 1000 -1200 dan ke atas.
Meter aliran elektromagnet tidak mempunyai bahagian yang bergerak, mengurangkan keperluan penyelenggaraan dan mencapai ketepatan ± 0.5% atau lebih tinggi . Mereka sangat sesuai untuk peralatan penyahgaraman air laut dan air masin industri, juga harganya sangat baik, sekitar 300-800 $.
Dengan memilih bahan pelapik resin PTFE atau perfluoroalkoxy, serta elektrod aloi titanium atau Hastelloy, meter aliran elektromagnet boleh memproses air masin sepenuhnya. Titanium mempunyai rintangan kakisan yang sangat baik terhadap klorida, hipoklorit, dan air laut, manakala aloi nikel memberikan rintangan kakisan yang lebih baik daripada keluli tahan karat, terutamanya dalam asid kepekatan rendah dan aplikasi air masin. Jika persekitaran juga menghakis, bahan cangkerang keluli tahan karat juga boleh dipilih.
Jenis meter aliran berikut juga boleh dipertimbangkan dalam aplikasi air masin:
Meter aliran ultrasonik: paling sesuai untuk sistem bahan api marin, platform minyak dan gas luar pesisir, dan pemantauan air pantai, menyediakan pilihan pemasangan tidak invasif
Rotameter: meter aliran kawasan boleh ubah boleh dibuat daripada bahan pelapik PTFE dan boleh mengukur sepenuhnya air masin dengan cecair menghakis. Selain itu, silverinstruments.com bukan sahaja mempunyai meter aliran rotor yang boleh menunjukkan kadar aliran serta-merta, tetapi juga penumpuk aliran yang memaparkan jumlah air masin.
Ia tidak disyorkan untuk menggunakan meter aliran vorteks untuk mengukur air masin, kerana bahan penerima cecair meter aliran vorteks adalah keluli tahan karat 304 atau 316, yang masih akan terhakis oleh air masin dari semasa ke semasa.
Dengan kematangan industri instrumen pemeteran aliran domestik, perusahaan kimia tasik garam seperti litium karbonat, asid borik, dan baja kalium juga akan berintegrasi dengan pasaran domestik. Meter aliran elektromagnet, sebagai instrumen pengukuran aliran industri yang penting, amat penting untuk memainkan peranannya dalam kawalan DCS. Pemilihan yang munasabah dan betul amat penting untuk menyediakan data pengukuran yang tepat kepada perusahaan, mengurangkan kos buruh dan meningkatkan kecekapan pengeluaran.
Dengan kematangan industri instrumen pemeteran aliran domestik, perusahaan kimia tasik garam seperti litium karbonat, asid borik, dan baja kalium juga akan berintegrasi dengan pasaran domestik. Meter aliran elektromagnet, sebagai instrumen pengukuran aliran industri yang penting, amat penting untuk memainkan peranannya dalam kawalan DCS. Pemilihan yang munasabah dan betul amat penting untuk menyediakan data pengukuran yang tepat kepada perusahaan, mengurangkan kos buruh dan meningkatkan kecekapan pengeluaran.
