3) Meter Aliran Halaju

Meter aliran ini mengukur halaju aliran cecair untuk menentukan kadar aliran volumetrik. Ia kurang sensitif jika dan apabila nombor Reynold bagi cecair tertentu lebih besar daripada 10,000. Jenis meter aliran ini termasuk meter paddlewheel, meter aliran turbin, meter aliran vorteks, meter aliran sonik/ultrasonik dan elektromagnet .

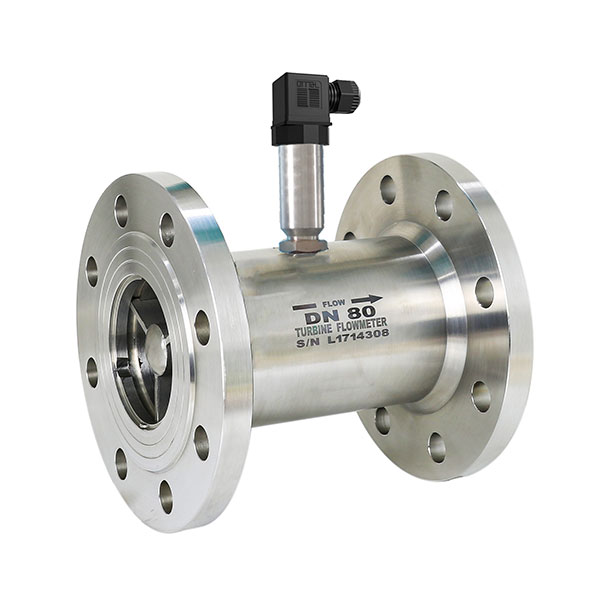

Meter aliran jenis halaju - Meter aliran turbin

Meter aliran turbin menggunakan bendalir untuk memacu turbin berputar, dan kelajuannya berkadar terus dengan kadar aliran. Bilah berputar memotong gegelung aruhan magnet untuk menghasilkan isyarat denyut, yang ditukar untuk mendapatkan kadar aliran.

Kelebihan:
✅ Ketepatan tinggi (± 0.5%), nisbah julat luas (10:1)
✅ Respons pantas (tahap milisaat), sesuai untuk aliran berdenyut
✅ Struktur padat dengan kehilangan tekanan yang minimum
✅ Meter aliran kos rendah

Kelemahan:
× Galas mudah haus dan lusuh (memerlukan penyelenggaraan berkala)
× Keperluan kebersihan medium yang tinggi (zarah pepejal mungkin menyesakkan bilah)
× Amat terjejas oleh kelikatan (penurunan ketepatan bendalir kelikatan tinggi)

Aplikasi tipikal:
 Industri Petroleum/Kimia: Pengukuran Minyak Siap dan Gas Cecair Perdagangan, diesel, minyak tanah
 Rawatan air: pemantauan air paip aliran tinggi, air bersih, air minuman
 Tenaga: pemeteran di stesen pengawal tekanan gas asli
 Perubatan: Kawalan Pengisian Cecair Bersih. pelarut
 Senario yang berkenaan: bersih, kelikatan rendah (<10cP), medium aliran stabil; Dilarang untuk cecair yang mengandungi bendasing dan bahan menghakis

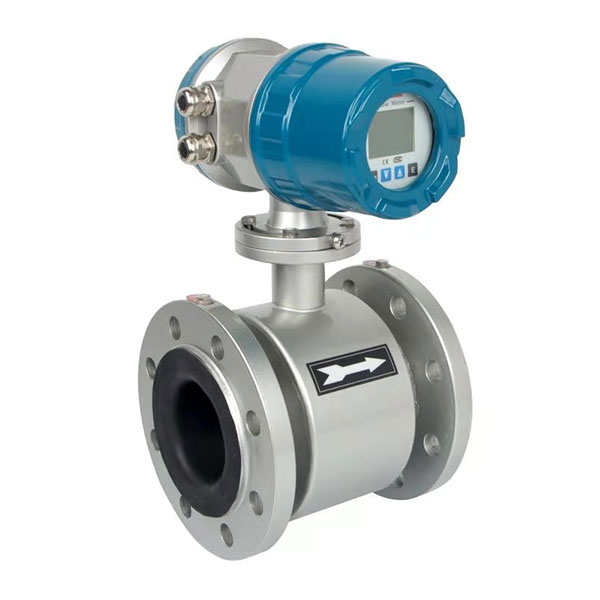

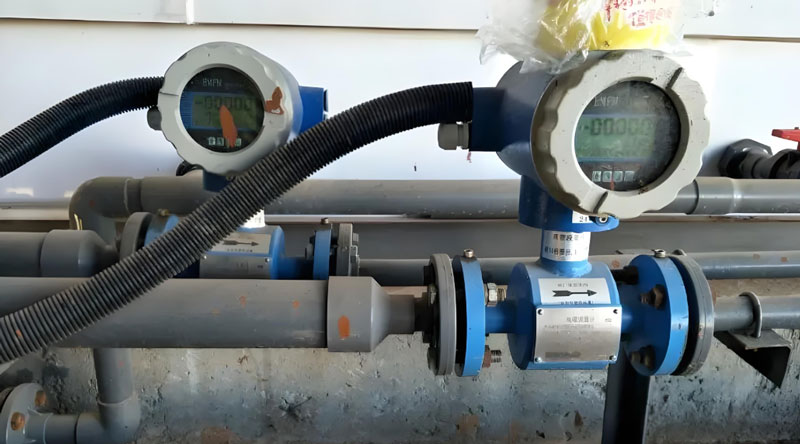

Meter aliran jenis halaju-meter aliran magnetik

Prinsip meter aliran elektromagnet : Berdasarkan hukum aruhan elektromagnet Faraday, bendalir konduktif memotong garisan aruhan magnet untuk menghasilkan daya gerak elektrik teraruh (E=BDv), daya gerak elektrik adalah berkadar terus dengan kadar aliran, dan kadar aliran dikira dengan pengesanan elektrod.

Kelebihan:
✅ Komponen aliran tanpa halangan: kehilangan tekanan sifar, sesuai untuk cecair yang mengandungi zarah/menghakis, seperti HCL, H2SO3, larutan NaOH, buburan, air sisa
✅ Ketepatan tinggi (± 0.5%), nisbah julat luas (20:1)
✅ Pengukuran dwiarah, rintangan tekanan tinggi (sehingga 40MPa)

Kelemahan:
X Hanya ukur cecair konduktif (kekonduksian>5 μ S/cm), tidak boleh ukur minyak, cecair organik.
Gelembung X menjejaskan ketepatan
X Tidak dapat mengukur aliran gas dan aliran wap

Aplikasi tipikal:
 Rawatan air: pemeteran kumbahan/air mentah
 Industri kimia: pemantauan pengangkutan asid/alkali/buburan
 Makanan: Minuman/Saluran Paip Susu
 Metalurgi: kawalan aliran buburan

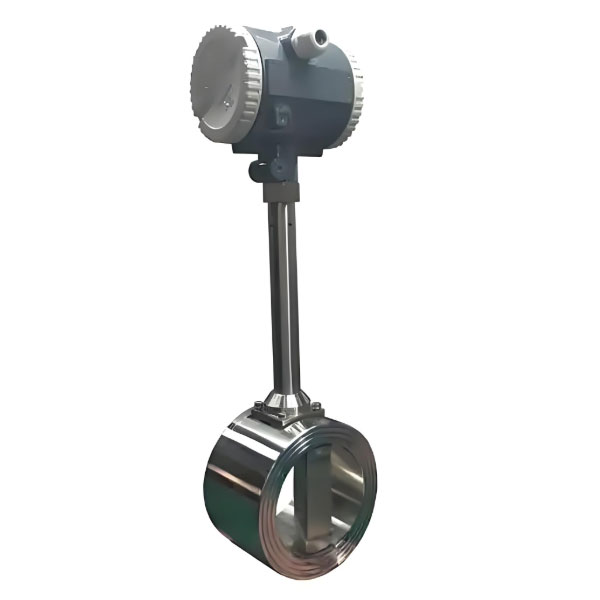

Meter aliran jenis halaju - Meter aliran vorteks
Prinsip meter aliran vorteks : Apabila bendalir mengalir melalui bendalir rintangan (penjana vorteks), vorteks biasa (jalan vorteks Karman) dijana secara berselang-seli pada kedua-dua belah pihak. Frekuensi vorteks adalah berkadar terus dengan halaju aliran, dan kadar aliran dikira dengan mengesan frekuensi melalui sensor.

Kelebihan
✅ Tiada bahagian yang bergerak: Tahan haus, kos penyelenggaraan yang rendah
✅ Media yang boleh digunakan secara meluas: gas/cecair/wap boleh diukur
✅ Nisbah julat luas (10:1), rintangan suhu tinggi (kurang daripada 450°C)

Kelemahan
X Halaju aliran rendah dengan ketepatan yang lemah (perlu >0.5m/s)
Kepekaan getaran X (memerlukan pemasangan pendakap pengurangan getaran)
X Keperluan yang tinggi untuk keratan paip lurus (pertama 20D dan kemudian 5D)

Aplikasi tipikal
 Pemeteran stim: Rangkaian saluran paip stim/perindustrian dandang (stim tepu/panas lampau)
 Tenaga: Penyelesaian Perdagangan Gas Asli/Udara Mampat
 Industri kimia: pemantauan aliran pelarut/gas cecair
 Pemanasan: Pengukuran sistem peredaran air panas

---

4) Meter Aliran Jisim

Meter-meter ini paling sesuai digunakan dalam proses yang berkaitan dengan jisim kerana ia mengukur daya yang terhasil daripada pecutan jisim. Secara terperinci, daya dicatatkan sebagai pergerakan jisim sepanjang satu unit masa yang berlalu, bukannya isipadu sepanjang satu unit masa. Subjenis meter aliran jisim termasuk meter aliran serakan haba dan meter aliran jisim Coriolis. Kegunaan yang paling biasa untuk meter ini adalah yang berkaitan dengan industri kimia dan gas. Bidang penggunaan lain ialah kuasa, perlombongan, farmaseutikal dan air sisa.

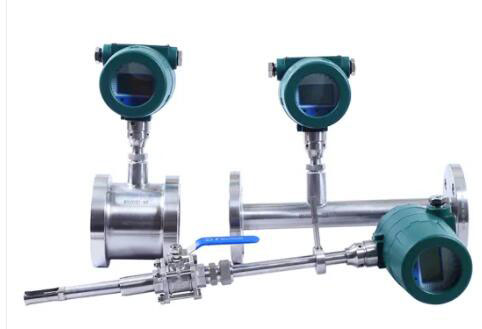

Meter aliran jisim terma

Prinsip Meter Aliran Gas Terma : Berdasarkan prinsip resapan terma, perbezaan suhu antara sensor pemanasan dan sensor suhu berbeza-beza mengikut kadar aliran gas, dan kadar aliran dikira dengan mengukur perbezaan suhu atau perubahan kuasa pemanasan.

Kelebihan:
✅ Tiada bahagian yang bergerak: bebas penyelenggaraan, tahan getaran
✅ Kepekaan halaju aliran ultra rendah (diukur dari 0.05m/s)
✅ Nisbah julat sangat luas (100:1), dengan keperluan yang rendah untuk bahagian paip lurus

Kelemahan:
X Hanya terpakai kepada gas (cecair/wap tidak sah)
Keputusan pengukuran gas X dipengaruhi oleh komposisi gas
X Keadaan habuk/kabus minyak yang tinggi boleh mencemari prob dengan mudah

Aplikasi tipikal:
 Perlindungan Alam Sekitar: Pemantauan Pelepasan Gas Serombong/Gas Ekzos (Sistem CEMS)
 Tenaga: Pengukuran aliran udara/gas asli termampat
 Semikonduktor: Pemeteran gas khusus ketulenan tinggi (Ar/N₂)
 HVAC: Kawalan aliran saluran bekalan udara

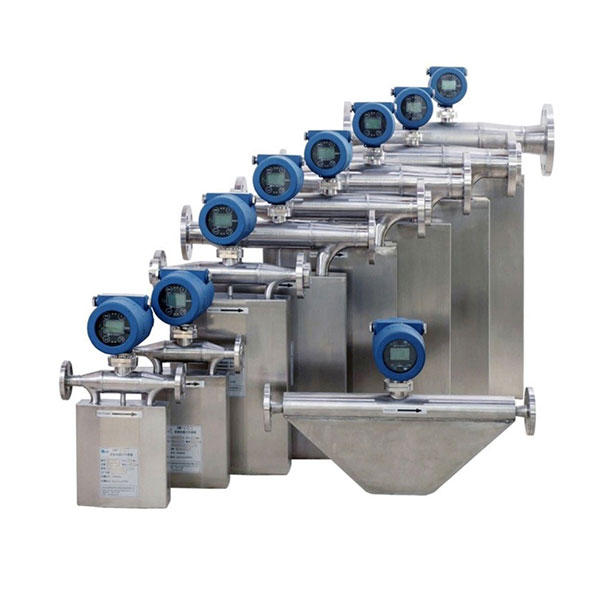

Meter aliran Coriolis

Prinsip meter aliran jisim Coriolis : Apabila bendalir mengalir melalui tiub pengukur yang bergetar, daya Coriolis dijana, menyebabkan anjakan fasa dalam dinding tiub. Ofset adalah berkadar terus dengan kadar aliran jisim bendalir, dan kadar aliran dikira dengan mengesan perbezaan fasa melalui sensor (mengukur ketumpatan secara serentak).

kelebihan:
✅ Mengukur kadar aliran jisim secara langsung (penukaran bukan isipadu) dengan ketepatan yang sangat tinggi (± 0.1%)
✅ Pengukuran berbilang parameter: pengukuran segerak aliran jisim, ketumpatan, suhu, kadar aliran isipadu
✅ Media yang boleh digunakan secara meluas: cecair/gas/buburan/cecair kelikatan tinggi

Kelemahan:
X Kos yang sangat tinggi (3-5 kali lebih mahal daripada meter aliran lain)
X Kehilangan tekanan tinggi (disebabkan oleh struktur kompleks yang mengakibatkan rintangan aliran tinggi)
Diameter paip besar terhad, saiz maksimum ialah DN250

Aplikasi tipikal:
 Industri petrokimia: penyerahan perdagangan minyak mentah, pengukuran bahan tambahan yang tepat
 Makanan dan ubat: isian nisbah sirap/molase/losyen
 Tenaga: Pemantauan aliran kualiti LNG
 Penyelidikan: Analisis Eksperimen Aliran Berbilang Fasa

---

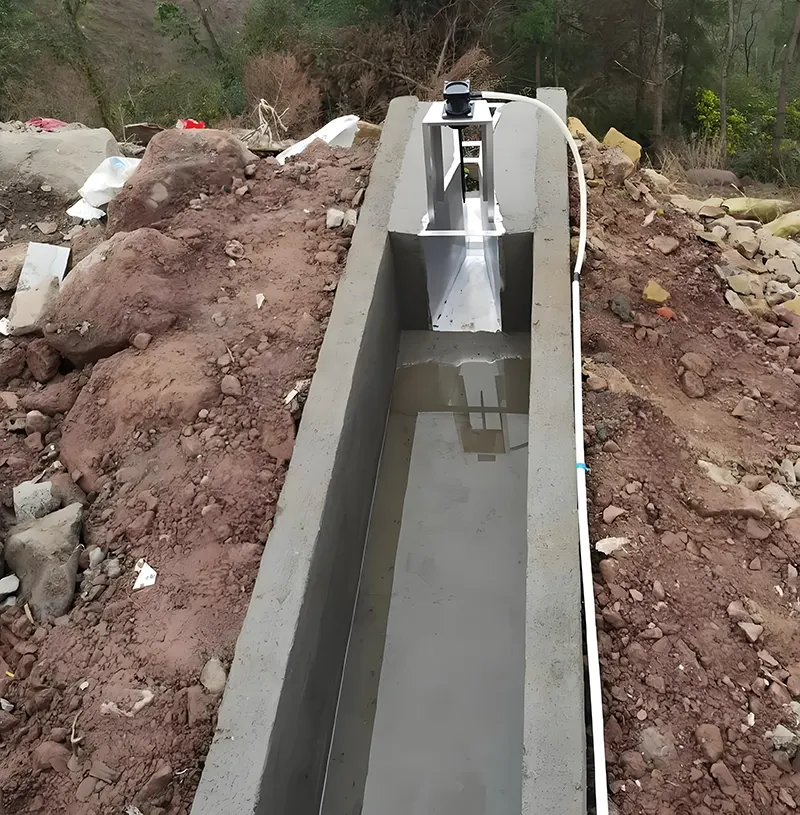

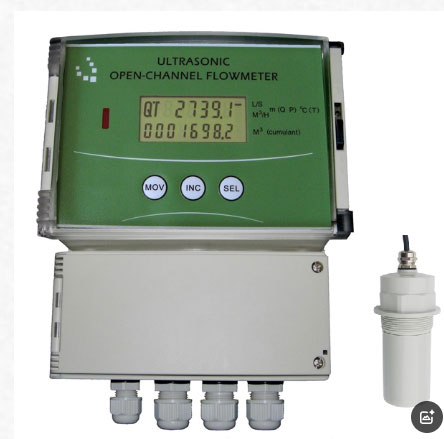

5) Meter Aliran Saluran Terbuka

Meter saluran terbuka mengukur cecair dalam saluran terbuka seperti empang, flum atau takuk-v. Ini adalah limpahan, iaitu struktur empangan, yang membenarkan aliran bebas cecair yang kecil atau pekat bergantung pada saiz dan bentuk struktur. Meter aliran saluran terbuka membolehkan bacaan kadar aliran diukur. Kegunaan paling biasa meter aliran ini adalah dalam tetapan cecair yang mengalir bebas, seperti sungai, anak sungai, sistem pembetung/air sisa atau saluran air pengairan.
