Pertimbangan dalam Pemilihan Flow Meter

Terdapat beberapa jenis flowmeters yang tersedia di pasaran, masing-masing beroperasi pada teknologi yang berbeza. Oleh itu, semasa memilih instrumen aliran, perlu diberitahu tentang kebaikan dan keburukan setiap jenisnya.
Syarikat pada masa kini diminta untuk aktif dalam tanggungjawab korporat dan kelestarian persekitaran dan berhati-hati dalam mengawal kadar pelepasan gas rumah hijau (GRK) mereka. Mereka harus mematuhi peraturan sambil memusatkan perhatian pada aset, sumber daya manusia, dan dampak alam sekitar. Selain itu, pengalihan hak penjagaan adalah faktor utama lain yang menuntut pemantauan fiskal yang lebih baik terhadap produk dan perkhidmatan kos tinggi adalah kenaikan harga tenaga.

Aplikasi pengukuran Aliran Biasa

Pada masa kini, di kilang dan industri, orang diminta untuk membuat keputusan yang cepat dan berkualiti berdasarkan data yang diambil dan dianalisis. Sebilangan besar tanaman bergantung pada pengukuran yang betul dari proses alirannya untuk ini berlaku. Terdapat dua cabaran umum pengukuran aliran - kos dan ketepatan. Untuk hasil terbaik, flowmeter yang tepat digunakan untuk aplikasi yang betul sehingga keberkesanan prestasi dicapai dengan kos optimum bagi syarikat.
Instrumentasi Pengukuran aliran popular
Walaupun flowmeters adalah alat terbaik untuk mengawal, memantau dan mengukur aliran bendalir proses, syarikat mesti berhati-hati dengan teknologi mana yang mereka pilih.

Meter aliran Coriolis

Coriolis flowmeters menggunakan prinsip peralihan fasa, frekuensi atau amplitud cecair yang melalui tiub getaran. Papan pc yang dipasang secara bersepadu menerima isyarat input dan isyarat output berkadar dengan kadar laju aliran jisim bendalir. Ini tidak seperti pengukur aliran jisim termal di mana outputnya bergantung pada sifat fizikal cecair.
Sensor meter aliran massa ini dapat mengukur jisim bendalir dengan tepat untuk julat suhu tinggi. Mereka dapat digunakan untuk cairan likat yang tidak berkonduksian kerana reka bentuk terbuka yang memungkinkan aliran tidak terhalang. Meter aliran jisim ini adalah penyelenggaraan rendah kerana tidak ada bahagian yang bergerak. Satu-satunya kelemahan adalah bahawa kos meter coriolis ini mahal dan lebih canggih, oleh itu dianggap tidak berat sebelah.

Meter aliran elektromagnetik

Meter aliran magnet ini berfungsi berdasarkan prinsip undang-undang aruhan elektromagnetik Faraday. Ini bermaksud apabila konduktor melewati medan magnet, voltan dihasilkan. Dalam kes ini, cecair proses adalah konduktif dan medan magnet dihasilkan oleh gegelung bertenaga yang dipasang di bahagian luar tiub. Voltan yang dihasilkan berkadar terus dengan kadar aliran.
Apa-apa kadar aliran cecair proses konduktif dapat diukur oleh alat pengukur. Kelebihannya adalah penurunan tekanan minimum, nisbah turun naik yang tinggi, ketepatan yang sangat baik, dan kebolehulangan. Selain itu, meter aliran magnet tidak dipengaruhi oleh kelikatan bendalir, perubahan suhu dan tekanan apabila dikalibrasi dengan betul dan tidak mempunyai bahagian yang bergerak untuk menghalang aliran bendalir. Namun, mereka boleh menjadi berat dan cukup mahal, terutama dalam ukuran yang lebih besar dan cenderung cenderung busuk. Walau bagaimanapun, pembuatan flow meter kini menghasilkan jenis mag meter sisipan yang menjimatkan banyak kos pemasangan.

Meteran Aliran Positif (PD)

Meter aliran ini memisahkan cecair menjadi kenaikan tetap dan mengukur kadar aliran dengan menjumlahkan bacaan individu. Aliran bendalir proses menghasilkan putaran pendesak dan pembilang yang dilekatkan pada pendesak ini mengukur putaran untuk mencatat pengukuran volumetrik jumlah aliran. Meter ini sangat tepat dan mempunyai beberapa nisbah tolak tertinggi. Tanpa keperluan paip lurus dan satu atau dua bahagian bergerak, meter PD kurang dapat disenggara. Satu-satunya masalah ialah mereka hanya boleh menggunakan cecair bersih dan besar untuk pemasangan.

Penghitung aliran jisim terma

Elemen sensor yang dipanaskan, jauh dari jalan aliran membolehkan proses proses mengalirkan haba pada meter ini. Jumlah haba yang dilakukan berkadar langsung dengan kadar aliran. Meter aliran penyebaran terma ini mempunyai kompensator suhu, penganalisis aliran dan perapi isyarat yang memberikan output linear. Meter aliran haba biasanya murah dan berfungsi dengan gas bersih dengan kapasiti haba tertentu. Mereka juga digunakan untuk tekanan rendah, gas berketumpatan rendah yang tidak sesuai untuk meter Coriolis. Kelemahan meter aliran jisim gas ini adalah kadar ketepatan yang tidak begitu tinggi, walaupun reka bentuk baru-baru ini telah menangani perkara ini secara besar-besaran.

Meter aliran turbin

Rotor yang digantung secara bebas di meter aliran ini berputar ketika bendalir melintasi baling-balingnya. Laju putaran yang dihasilkan berkadar langsung dengan laju aliran bendalir dan ditangkap menggunakan sensor sebagai isyarat denyut. Isyarat ini diproses oleh pemancar aliran untuk menentukan kadar aliran akhir.
Meter aliran ini menggunakan prinsip yang diuji masa dan sangat tepat dengan nisbah tolak dan kebolehulangan yang besar. Isyarat kadar nadi beresolusi tinggi dan mengukur kadar aliran volumetrik. Namun, mereka hanya dapat digunakan untuk cairan bersih dan memerlukan penentukuran ulang dan pemeliharaan secara berkala.

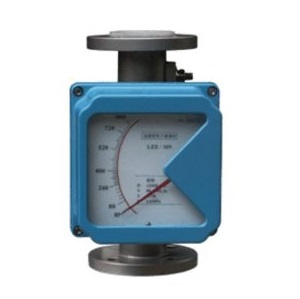

Meter aliran Kawasan berubah-ubah

Pengukur aliran inferensi ini mempunyai dua bahagian - tiub pengukur tirus dan pelampung di dalam tiub. Imbangan aliran bendalir ke atas dan berat berat menentukan kedudukannya. Kedudukan ini adalah fungsi linear aliran. Bacaan boleh dibuat melalui tiub plastik atau kaca lutsinar.
Meter aliran ini mudah, serba boleh, boleh dipercayai dan kos rendah. Mereka mesti dipasang secara menegak dan dikalibrasi untuk mengukur gas dan cecair termampat dengan kelikatan tinggi. Mereka mempunyai kadar tolak dan ketepatan yang lebih rendah.

Meter aliran pusaran

Alat pengukur aliran penumpahan pusaran ini berfungsi pada kesannya. Cecair yang melewati badan gertak (struktur dengan depan yang rata dan lebar yang meluas ke aliran aliran) menghasilkan pusaran bergantian dan kadar aliran berkadar terus dengan frekuensi pusaran. Laju aliran sama dengan produk dari kawasan paip dan halaju aliran.
Meter pusaran ini tidak mempunyai bahagian yang bergerak dan oleh itu rendah dalam penyelenggaraan. Mereka hanya dapat mengukur cairan bersih dan mungkin mengalami penurunan tekanan ketika jalan aliran terhalang.

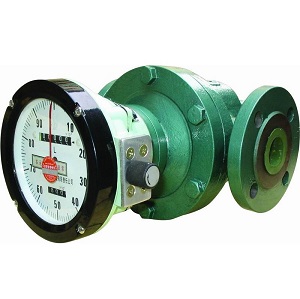

Meter aliran gear bujur

Meter aliran volumetrik sebaris ini menggunakan fungsi meter PD cecair yang masuk melalui port dan melewati ruang. Cecair tersebut menyebabkan gear dalaman di ruang berputar dan kemudian mengalir keluar dari saluran keluar. Gear berputar menggerakkan sejumlah cecair tertentu dan melewati suis buluh yang menghasilkan denyutan. Nadi ini ditangkap oleh mikroprosesor, yang menyebabkan perubahan pada paparan LED.
Reka bentuk terbaru instrumen meter aliran mengukur jumlah sebenar dan mempunyai aliran yang luas dengan penurunan tekanan rendah dan kelikatan tinggi, oleh itu dapat digunakan sebagai meter aliran kelikatan tinggi. Meter volumetrik ini dapat dipasang dengan mudah dan tepat dengan penentukuran walaupun dalam keadaan suhu tinggi, kaustik dan likat.
