Meter Aliran Terbaik untuk Industri Kaca: Panduan Praktikal untuk Memilih, Saiz & Memasang

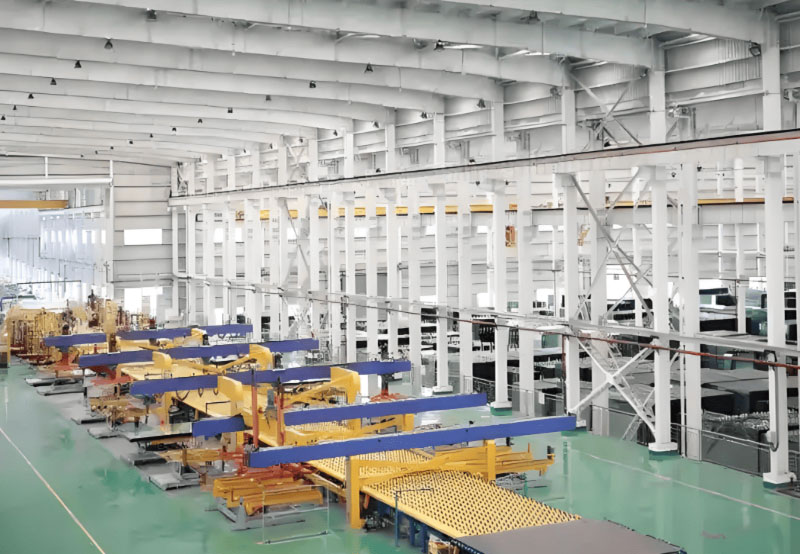

Meter Aliran untuk Kaca Apungan Moden

Pembuatan kaca—terutamanya kaca apungan moden—berjalan pada utiliti yang tepat. Daripada air boleh diminum pada saluran paip Marafiq utama kepada gelung air penyejuk, daripada gas asli dan LPG kepada oksigen, nitrogen, hidrogen dan udara termampat, pengukuran aliran yang boleh dipercayai memastikan relau stabil, tempat mandi timah selamat dan kualiti yang konsisten. Panduan ini menerangkan jenis meter aliran industri yang sesuai dengan setiap baris, cara mensaiznya (4″, 8″, 16″, 20″ biasa dalam tumbuhan), dan perkara yang perlu dipertimbangkan untuk ketepatan, suhu dan penyelenggaraan. Jika anda sedang mencari “ meter aliran terbaik untuk air ,” “ meter aliran gas asli ,” “ meter aliran udara termampat ,” atau “ meter aliran oksigen ,” anda berada di tempat yang betul.

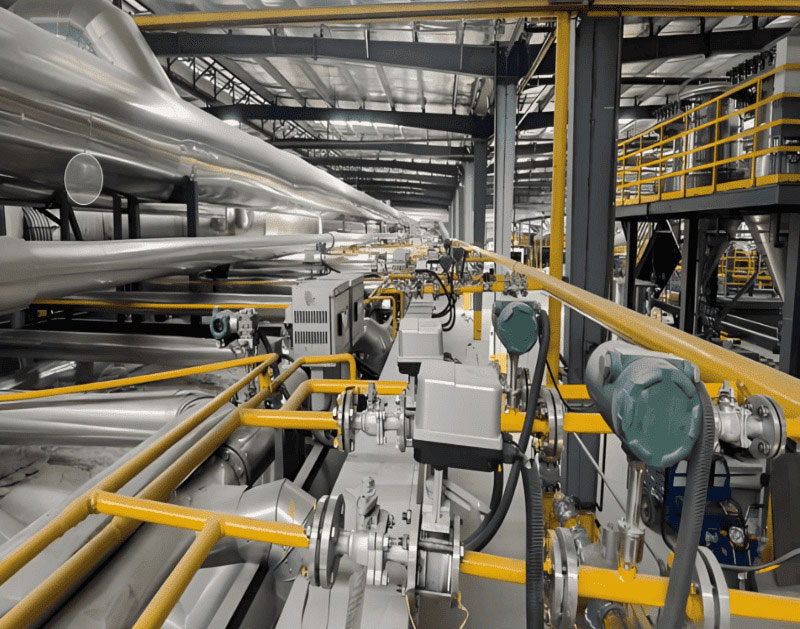

Meter Aliran Perindustrian

Mengapa meter aliran penting dalam tumbuhan kaca

• Kestabilan proses: Nisbah bahan api ke udara dan pengayaan O₂ yang betul mengekalkan keseragaman suhu relau dan mengurangkan kecacatan.
• Pengoptimuman utiliti: Memantau solekan menara penyejuk , CT blowdown , dan litar gelung tertutup mengurangkan kos air dan tenaga.

• Keselamatan & pematuhan: Aliran tepat pada pelepasan IWW (air sisa industri) menyokong pelaporan alam sekitar.
• Kawalan kualiti: Aliran konsisten ke tab mandi tin melindungi kualiti permukaan dan meminimumkan kemasukan.

Padanan pantas: garisan → meter aliran yang disyorkan

Air boleh diminum (4–8″, sehingga 60 °C):

• Terbaik: Meter aliran elektromagnetik (meter mag) —tiada kehilangan tekanan, ketepatan tinggi pada cecair konduktif, sesuai untuk talian boleh diminum utama , garisan "cermin" dan "corak", solekan menara penyejuk dan tangki pengembangan gelung tertutup .
• Ganti: Masa transit ultrasonik untuk pemasangan semula pengapit apabila penutupan sukar atau meter aliran turbin cecair

Air produk RO (4″, sehingga 50 °C):

• Terbaik: Meter aliran turbin cecair atau meter aliran vorteks untuk kekonduksian rendah dan rintangan kakisan; sahkan kekonduksian RO vs. spesifikasi meter.
• Ganti: pemutar keluli tahan karat .

Air penyejuk—gelung terbuka (8–16″) & gelung tertutup (20″, sehingga 50 °C):

• Terbaik: Meter Mag untuk rangkaian utama dan cawangan penyejukan N₂/O₂; pilih IP68 untuk lubang, saiz besar dengan bebibir yang dikimpal.
• Ganti: Ultrasonik pada talian yang sangat besar atau di mana penurunan tekanan mestilah sifar.

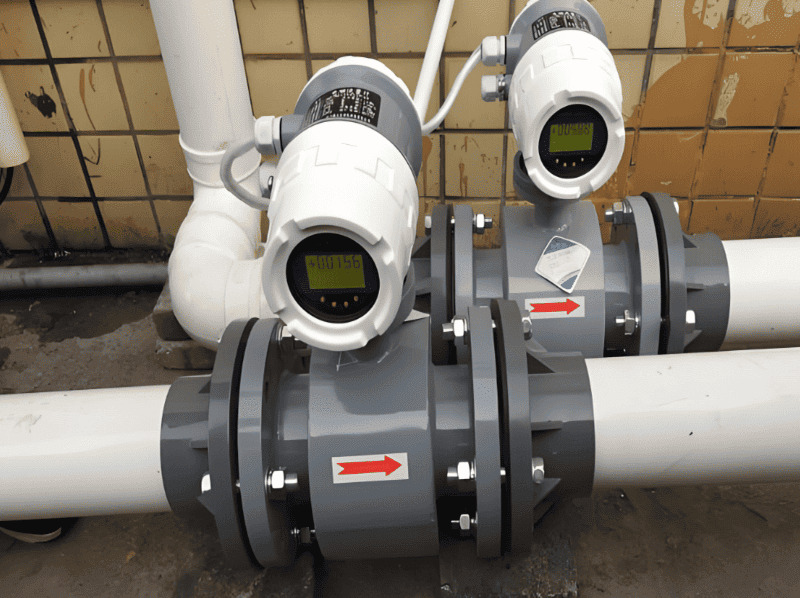

Air IWW: pelepasan ke Marafiq & CT blowdown (4″, sehingga 50 °C):

• Terbaik: Meter mag dengan pelapik tahan lelasan (cth, getah keras) atau pelapik Teflon untuk cecair menghakis dan pembumian lubang penuh; tambah keupayaan dua arah jika perlu.
• Petua pematuhan: Gandingkan dengan pencatat data untuk pelaporan aliran air sisa .

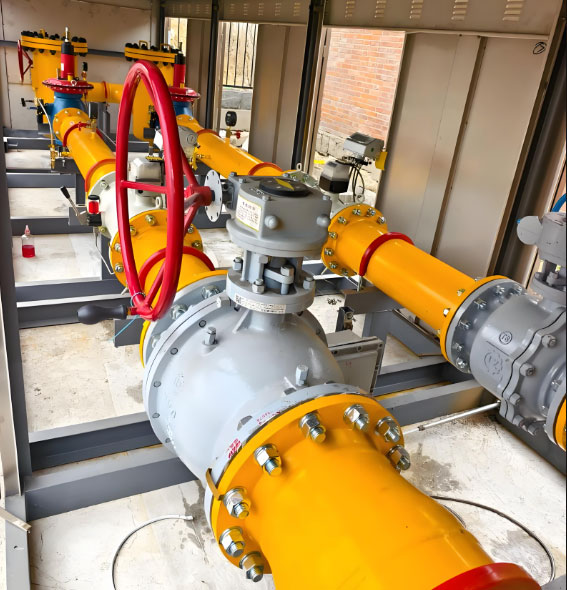

Gas asli (8″) & LPG/SNG (8″) ke bilik gas relau (sehingga 60 °C):

• Terbaik: Meter aliran turbin gas untuk ukuran jagaan/gred pemindahan ketepatan tinggi dengan kehilangan tekanan rendah.
• Ganti: Meter aliran vorteks (teguh, kos lebih rendah) pada gas bersih dan kering; pertimbangkan meter aliran jisim terma meter aliran gas kos rendah untuk saiz saluran paip yang besar .

Oksigen kepada OxiBoost (4″, sehingga 60 °C):

• Terbaik: (aliran jisim langsung, tiada pampasan tekanan/suhu) atau Coriolis untuk ketepatan tertinggi.
• Nota: Pastikan bahan dan kelulusan O₂-bersih.

Nitrogen kepada mandian timah (4″, sehingga 60 °C):

• Terbaik: Jisim terma atau pusaran air dengan pampasan tekanan/suhu untuk kawalan selimut N₂ yang stabil.

Mandi hidrogen kepada timah (4″, sehingga 60 °C):

• Terbaik: Meter aliran jisim Coriolis —cemerlang untuk H ₂ dengan ketumpatan yang berubah-ubah; menyokong nisbah atmosfera mandi timah yang tepat, atau pilihan dengan meter aliran pusaran dan meter aliran kawasan berubah-ubah.
• Keselamatan: Gunakan pemancar bekas kalis dan pengedap serasi H₂.

Udara termampat daripada pemampat #1–#3 (4″, sehingga 60 °C):

• Terbaik: Meter aliran jisim terma untuk udara termampat untuk mengesan garis dasar, kebocoran dan tenaga khusus (kWj/Nm³).
• Ganti: Vortex jika anda lebih suka pengukuran halaju dengan pembinaan yang mantap.

Saiz & ketepatan: perbetulkan pada kali pertama

• Saiz & halaju garisan: Kebanyakan garisan 4″–20″ dalam loji kaca menyasarkan 0.5–3 m/s untuk cecair dan 15–30 m/s untuk gas. Simpan nombor Reynolds dalam spesifikasi meter untuk ketepatan.

• Keperluan larian lurus:

• Mag: biasanya ≥5D hulu / ≥3D hiliran (semak vendor).
• Pusaran: ≥15D/5D biasa.
• Ultrasonik: ikuti panduan kiraan laluan ; dua atau empat laluan untuk paip besar.

• Matlamat ketepatan:

• Mag & ultrasonik (cecair): ±0.2–0.5% daripada kadar .
• Ultrasonik (gas, jagaan): ±0.5–1.0% .
• Jisim terma (udara/gas): ±1–2% bacaan biasa.
• Coriolis (H₂, garis kecil): ±0.1–0.2% daripada aliran jisim.

• Suhu: Anda menyenaraikan sehingga 50–60 °C — dalam kebanyakan had meter. Sahkan penilaian pelapik, gasket dan elektronik.

• Kekonduksian (untuk meter mag): Pastikan >5–20 µS/cm (khusus vendor). Produk RO mungkin memerlukan pelapik PTFE atau alternatif ultrasonik.

Amalan terbaik pemasangan untuk masa hidup tinggi

• Pemasangan: Untuk cecair, pasangkan paip penuh mags , sebaik-baiknya mendatar dengan elektrod pada pukul 3 dan 9 untuk mengelakkan gangguan gas/pepejal.
• Pembumian & perisai: Gunakan gelang pembumian pada lapisan bukan konduktif dan perisai kabel isyarat dari VFD.
• Injap & pintasan pengasingan: Dayakan pertukaran panas pemancar dan penyelenggaraan tanpa menghentikan pengeluaran.
• Kuasa & output: Seragamkan pada 24 VDC jika boleh; gunakan 4–20 mA + HART/Modbus untuk penyepaduan DCS; pertimbangkan output nadi untuk jumlah keseluruhan.
• Perlindungan kemasukan: Untuk lubang dan rangkaian luar , pilih IP67/IP68 dan badan bersalut epoksi.
• Kawasan berbahaya: Zon relau-gas, H₂, O₂ memerlukan kelulusan ATEX/IECEx atau tempatan; pilih halangan intrinsik yang selamat jika perlu.

Kes penggunaan penjimatan kos yang anda boleh tiru

Pengoptimuman menara penyejuk

Pasang meter mag pada talian solek dan blowdown untuk mengira kitaran kepekatan dan mengurangkan kos air dan bahan kimia.

Program kebocoran udara termampat

Meter jisim terma pada pengepala pemampat dan di zon pengeluaran utama mendedahkan kebocoran dan membolehkan penanda aras kWj/Nm³ .

Kawalan nisbah bahan api-ke-udara

Pasangkan meter gas ultrasonik (NG/LPG) dengan meter jisim oksigen untuk menstabilkan profil haba relau dan mengurangkan penggunaan bahan api khusus.

Kawalan suasana mandi tin

Coriolis (H ₂ ) dan jisim terma (N ₂ ) mengekalkan %H₂/%N₂ yang tepat, meningkatkan kemasan permukaan dan mengurangkan penolakan.

Pelaporan peraturan

Jumlah pelepasan IWW melalui meter meter memudahkan laporan dan audit alam sekitar.

Pengarang: Instrumen Automasi Perak — Pasukan Kejuruteraan

Pakar instrumentasi praktikal dengan pengalaman lapangan selama 10+ tahun dalam aliran, tekanan dan pengukuran aras. Kepakaran dalam turbin gas, Coriolis, meter magnetik dan ultrasonik. Proses CE & ISO 9001.
