48 Saluran Perakam Tanpa Kertas

Artikel ini memperkenalkan prinsip asas perakam tanpa kertas 48 saluran, seni bina perisian dan perkakasan, serta konsep dan kaedah reka bentuk untuk proses teknikal utama tertentu perakam tanpa kertas berwarna. Akhir sekali, penunjuk prestasi utama perakam digital 48 saluran dibentangkan.

Perakam tanpa kertas berwarna 48 saluran ialah instrumen rakaman generasi baharu yang terdiri daripada rangkaian berbilang mikropemproses, menawarkan fungsi berkuasa dan prestasi masa nyata yang cemerlang.

Ciri utama perakam tanpa kertas 48 saluran:

• Maksimum 48 saluran input universal untuk isyarat voltan, arus, termokopel dan RTD standard, memudahkan pemasangan dan penentukuran.

• Penukaran A/D lanjutan dan teknologi penentukuran kendiri, meningkatkan rintangan kepada hanyut suhu dan hanyut masa, sambil menapis gangguan dalam persekitaran yang keras dengan berkesan.
• Gabungan RAM berkapasiti besar (1MB) dengan perlindungan mati kuasa dan kad storan SD (128MB–1GB) untuk mengimbangi akses data jangka pendek dan storan data jangka panjang.

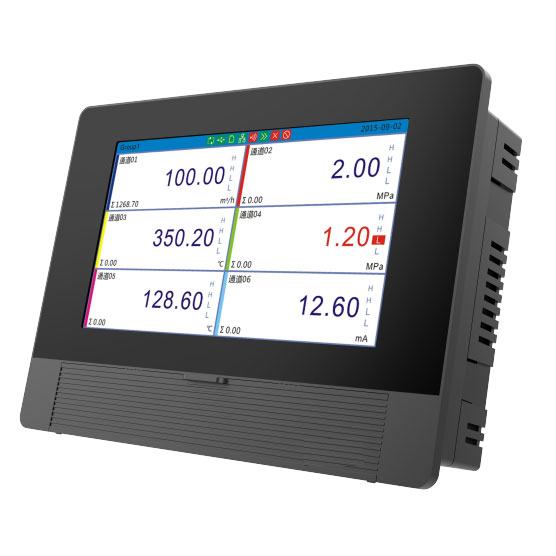

• Skrin LCD warna sebenar TFT 10.4 inci, mengembangkan keupayaan paparan dengan ketara.

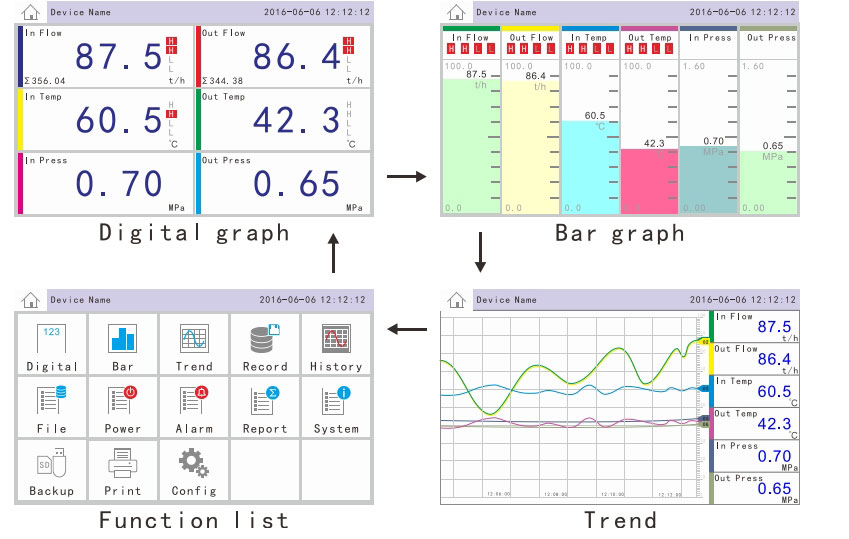

• Antara muka mesra pengguna dengan berbilang mod paparan, termasuk unit kejuruteraan, graf bar dan keluk arah aliran untuk pemantauan yang mudah.
• Menu Bahasa Inggeris 5 peringkat yang fleksibel untuk konfigurasi sistem, dengan perlindungan kata laluan untuk tetapan parameter.
• Antara muka komunikasi RS-232/RS-485, membolehkan pertukaran data PC, konfigurasi komputer hos dan sambungan kepada pencetak siri mini untuk data masa nyata dan pencetakan status penggera.
• Sarung aloi aluminium khusus untuk rintangan EMI yang dipertingkatkan, pemasangan mudah dan reka bentuk yang estetik dan praktikal.

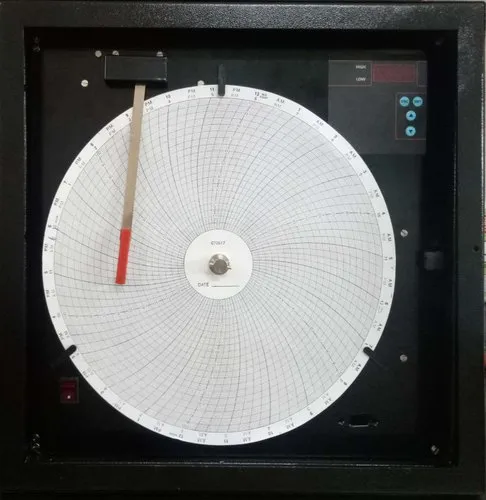

Logger panel 48 saluran boleh digunakan secara meluas dalam industri kimia, metalurgi, petroleum dan lain-lain, ia membolehkan pensampelan, pemantauan, analisis dan penyimpanan parameter proses industri. Berbanding perakam carta mekanikal tradisional, perakam grafik menghapuskan isu seperti kesesakan kertas, kebocoran dakwat, struktur mekanikal yang kompleks, kos penyelenggaraan yang tinggi dan kefungsian terhad, menjadikan perakam universal 48 saluran instrumen generasi akan datang yang ideal untuk automasi industri.

Prinsip Kerja perakam pencatat data 48 saluran

Papan saluran melakukan pensampelan dan penguatan pada setiap isyarat input analog, kemudian menghantarnya ke modul penukaran A/D. Isyarat ditukarkan kepada nilai digital oleh penukar A/D, diproses melalui penapisan digital dan disimpan dalam kawasan storan data. CPU papan saluran berkomunikasi dengan CPU papan utama setiap 0.2 saat untuk memindahkan data ukuran. Papan utama memprosesnya ke arah kejuruteraan data (menukarkan nilai kejuruteraan dengan menyesuaikannya dengan data). koordinat) dan memaparkan maklumat pada skrin yang berbeza. CPU menyimpan nilai ukuran dalam kedua-dua:RAM (storan masa nyata sementara)，Kad memori kilat (pengekalan data jangka panjang).Sistem melakukan semakan penggera had tinggi/rendah dan mengeluarkan status penggera melalui kenalan geganti berdasarkan tetapan konfigurasi penggera.

CPU menerima arahan operasi papan kekunci melalui bas data dan melaksanakan pemprosesan dan paparan yang sepadan berdasarkan arahan ini. Semua parameter konfigurasi disimpan dalam EEPROM. Mengikut tetapan cetakan, CPU menghantar data yang berkaitan kepada pencetak melalui antara muka komunikasi RS-232 untuk pencetakan.

Struktur Perkakasan 48 saluran perakam pencatat data

Perakam grafik 48 saluran terdiri daripada enam komponen utama: papan utama, papan saluran, skrin paparan, papan kekunci, kad memori, papan keluaran geganti, papan komunikasi dan bekalan kuasa. Komponen ini disambungkan melalui kabel reben dan slot bas. Seperti yang ditunjukkan oleh rajah 1.

1. Skrin Paparan

Perakam carta digital dengan input 48 saluran menampilkan paparan LCD warna dot-matriks dengan resolusi 800×600 piksel, mampu memaparkan 128 warna. Ini membolehkan persembahan aksara Inggeris, grafik dan jadual.

2. Papan Utama

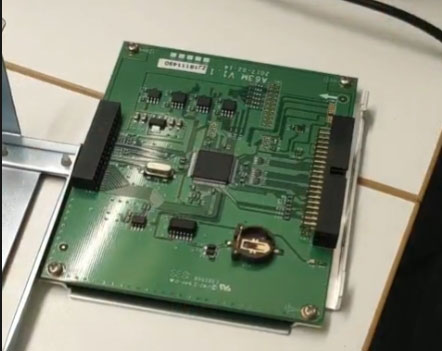

Papan utama terutamanya terdiri daripada sistem mikropengawal dan unit pensuisan isyarat.

2.1 Pengawal Mikro Sistem

Sistem ini menggunakan mikropengawal 8-bit (80C32 dan 80C31) untuk melaksanakan pengukuran isyarat, pengiraan, paparan skrin, output penggera dan fungsi komunikasi. Elemen penting terdiri daripada: CPU,EPROM,RAM WDT (Watchdog Timer): Jam Masa Nyata (RTC).

Semasa gangguan kuasa atau penutupan yang tidak dirancang, RAM dengan perlindungan kegagalan kuasa melindungi daripada kehilangan tetapan dalaman dan data yang direkodkan. Untuk perakam digital panel berfungsi dengan baik, data penting dan parameter komunikasi mesti dilindungi.

Ranap sistem yang disebabkan oleh gangguan luar dielakkan oleh WDT. WDT memastikan operasi tanpa gangguan dengan menetapkan semula CPU dalam jangka masa yang telah ditetapkan sekiranya gangguan menyebabkan CPU atau EPROM tidak berfungsi.

Pemasa masa nyata perakam tanpa carta 48 saluran disediakan oleh RTC. Pemasa dalaman tidak lagi diperlukan, dan penggunaan sumber CPU sangat berkurangan, kerana ia hanya perlu membaca data jam secara berkala untuk paparan. Untuk mengekalkan fungsi jam masa nyata dan melindungi data RAM sekiranya berlaku gangguan kuasa atau penutupan, cip RTC mempunyai bateri litium bersepadu.

Parameter ini termasuk data penentukuran, jenis isyarat, julat ukuran (had atas/bawah), unit kejuruteraan, selang pengelogan data dan ambang penggera. Antara muka dua wayar cip (I²C) meminimumkan penggunaan sumber sistem.

2.2 Unit Kawalan Geganti

Unit kawalan geganti menjana isyarat pensuisan untuk geganti berdasarkan status output penggera.

3. Papan Saluran

Memandangkan 48 saluran data logger menerima isyarat analog standard serta termokopel dan isyarat RTD, unit utama mesti melaksanakan satu siri fungsi pemprosesan isyarat: Pensuisan pemultipleks dikawal mikropengawal, penguatan isyarat Millivolt, penukaran A/D, Penyimpanan data ditukar (min aritmetik) dalam memori mikropengawal yang ditetapkan.

Sistem mikropengawal berkomunikasi secara berkala dengan papan saluran, menghantar arahan dan menerima data sampel sambil mengekalkan pengasingan antara saluran.

4. Litar Bekalan Kuasa

Perakam tanpa carta 48 saluran menggunakan bekalan kuasa pensuisan voltan rendah untuk kecekapan penukaran yang lebih baik dan penggunaan kuasa yang lebih rendah. Litar ini menerima sama ada: 220V AC, 50Hz;24V DC, untuk menampung persekitaran industri yang berbeza. sila nyatakan permintaan anda untuk permintaan bekalan kuasa utama apabila anda memesan perakam 48 saluran daripada silverinstruments.com

5. Kepungan

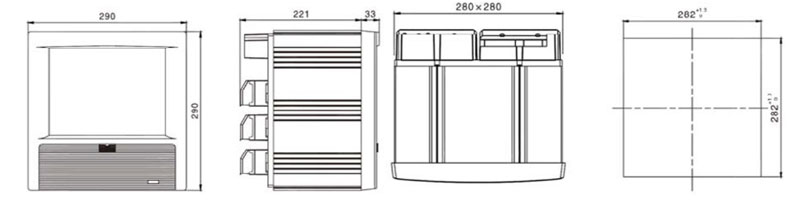

Dibina dengan profil aloi aluminium khusus, menampilkan dimensi potongan panel 280 mm × 280mm.

Teknologi Utama 48 saluran perakam universal

1. Input Isyarat Universal:

Perakam melaksanakan input isyarat universal melalui: Pendawaian terminal belakang, tetapan suis DIP, Konfigurasi menu sistem. Prinsip Operasi (Lihat Rajah 2):

Konfigurasi keadaan suis (S1/S2): Isyarat termokopel: S2 terbuka, S1 tertutup; Isyarat standard: S1 terbuka, S2 tertutup; Isyarat RTD: Kedua-dua S1 dan S2 terbuka.

2. Persampelan RTD

Instrumen menggunakan suis analog untuk pemilihan saluran semasa pensampelan RTD. Untuk mengimbangi rintangan-on yang tidak diketahui dan berubah-ubah dalam suis analog: Penyelesaian Reka Bentuk Litar (Lihat Rajah 3):

• R101/R102 mewakili had rintangan atas/bawah RTD
• Sumber arus menjana voltan merentasi RTD/perintang rujukan
• Pengukuran voltan di terminal Y menghapuskan kesan rintangan suis
• Ketepatan dikekalkan dengan mengukur voltan pra-suis

Spesifikasi Teknikal 48 saluran perakam tanpa kertas

Ralat asas: ±0.2%;
Ralat main balik sejarah: ±0.1%;;
Ralat penggera: ±0.1%;
Ralat kebolehulangan: 0.1%;
Ralat kebolehulangan penggera: 0.1%;
Antara muka bersiri: RS-232;
Bekalan kuasa: AC 220V ±15% atau DC 24V.

Kesimpulannya

perakam tanpa kertas berwarna dengan 48 input saluran universal mempunyai ciri cemerlang termasuk kebolehgunaan luas, operasi paparan mesra pengguna, ketepatan tinggi dan operasi yang boleh dipercayai, dan kefungsian berkuasa - jauh mengatasi perakam kertas tradisional atau perakam dakwat. Perakam elektronik amat sesuai untuk pengukuran dan rakaman parameter proses merentas pelbagai industri seperti petroleum, kimia, pemprosesan makanan, bekalan air dan rawatan air sisa. Dengan prestasi yang mengagumkan dan kos harga yang rendah daripada silverinstruments.com, perakam panel canggih ini dijangka menjadi semakin penting dalam proses pengeluaran automatik.
