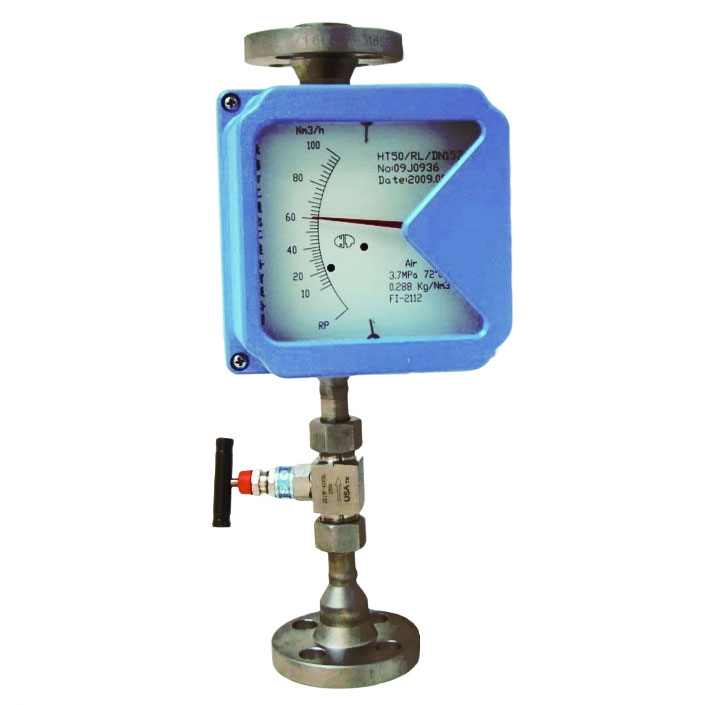

Rotameters (atau kami panggil meter aliran kawasan berubah-ubah/meter aliran VA) yang dipasangkan dengan injap jarum ialah penyelesaian klasik dan boleh dipercayai untuk pengukuran dan peraturan aliran yang tepat merentas banyak industri. Gabungan ringkas tetapi klasik ini digunakan secara meluas dalam aplikasi aliran dan kawalan gas dan cecair yang memerlukan ketepatan, kesederhanaan dan kos harga yang rendah. Artikel ini meneroka prinsip kerja meter aliran rotmaters, kelebihan, kaedah pemilihan dan aplikasi sistem injap jarum rotameter. silverinstruments.com menyediakan gabungan klasik rotameter dan injap keperluan dengan harga rendah dan penyelesaian pengukuran aliran yang boleh dipercayai.

Cara Rotameter dan Injap Jarum Berfungsi Bersama

1. Kefungsian Rotameter

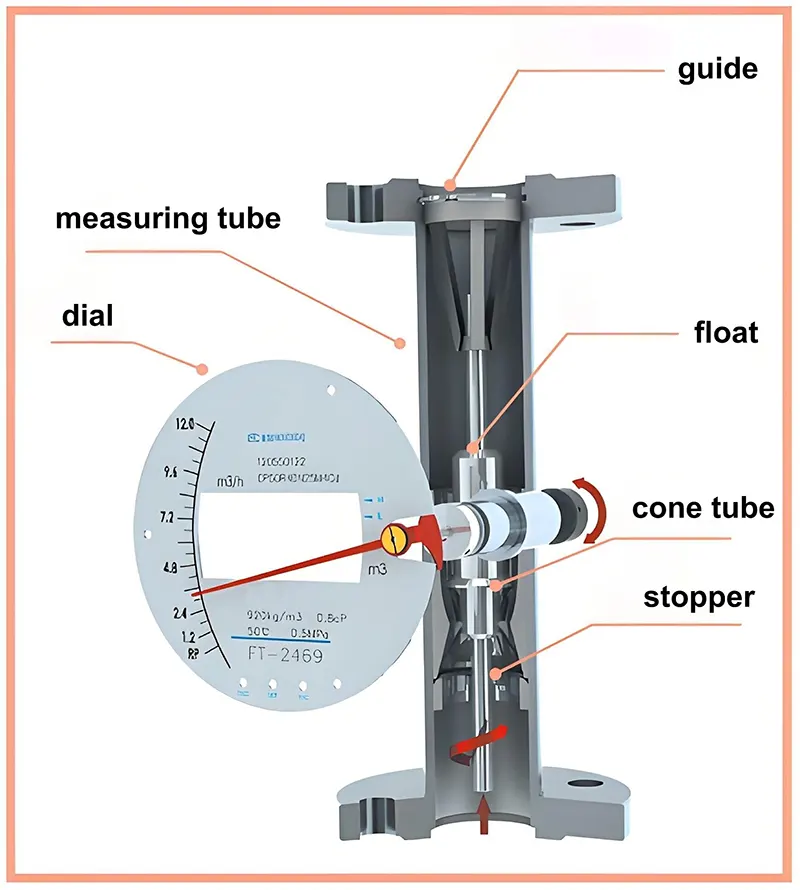

Rotameter beroperasi pada prinsip pengukuran aliran kawasan berubah-ubah (meter aliran VA), di mana apungan (atau omboh) naik atau turun di dalam tiub tirus sebagai tindak balas kepada aliran bendalir. Kedudukan apungan menunjukkan kadar aliran bendalir, yang dibaca terhadap skala yang ditentukur.

ciri utama:
- Tiada kuasa luaran diperlukan – Beroperasi berdasarkan keseimbangan mekanikal antara daya apungan, seretan dan graviti. Walau bagaimanapun silverinstruments.com juga mempunyai pilihan rotameter dengan pemancar .
- Skala linear – Mudah dibaca, biasanya ditentukur untuk bendalir tertentu (udara, air, dll.). jadi apabila anda memesan rotameters dari silverinstruments.com anda perlu menyatakan jenis cecair dan maklumat ketumpatan kepada kami.
- Julat aliran yang luas – Boleh mengukur daripada aliran kecil beberapa mL/min hingga beribu-ribu LPM (liter seminit), kami mempunyai banyak saiz penderia yang tersedia, daripada 1/2" rotameter hingga 8 inci rotameter.

2. Peranan Injap Jarum

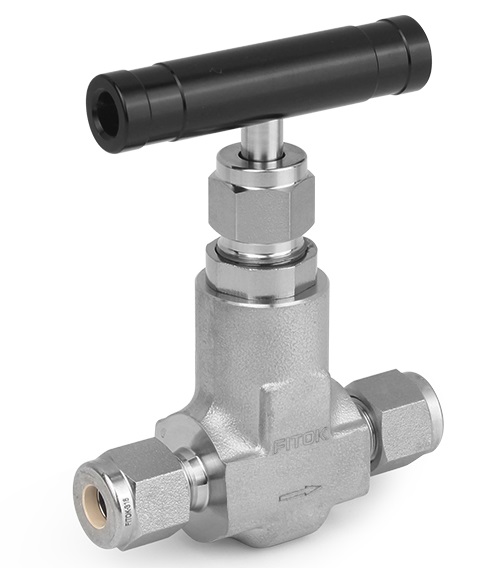

Injap jarum melengkapkan meter aliran kawasan berubah-ubah dengan menyediakan kawalan aliran halus. Pin tirusnya membolehkan pelarasan beransur-ansur, menjadikannya sesuai untuk aplikasi pengukuran aliran rendah .


Rotameter dengan fungsi injap keperluan:
- Peraturan aliran yang tepat – Membolehkan penalaan halus untuk memadankan kadar aliran yang diingini yang anda inginkan.
- Penstabilan aliran – Mengurangkan pergolakan dan denyutan pada cecair yang diukur, memastikan bacaan yang tepat dan boleh dipercayai.
- Perlindungan sistem – Mencegah lonjakan mendadak yang boleh memusnahkan rotameter.

Kelebihan Menggunakan Rotameter dengan Injap Jarum

✓ Pemasangan meter aliran mudah: Tiada elektronik atau pengaturcaraan yang kompleks diperlukan.
✓ Meter aliran memerlukan Penyelenggaraan yang rendah: Tiada bahagian bergerak (kecuali pelampung), mengurangkan kehausan.
✓ Meter aliran kos rendah: Lebih berpatutan daripada pengawal aliran jisim digital .
✓ Pengesahan Visual: Bacaan terus tanpa tambahan penjumlah aliran lain.
✓ Serbaguna: Berfungsi dengan gas, wap dan cecair, bergantung pada jenis cecair yang dipesan anda, jumlah meter aliran tersuai.

Kaedah Pemilihan Utama

1. Kesesuaian bahan Sensor Aliran
- Bahagian yang dibasahi: Pilih meter aliran apungan keluli tahan karat 304, 316 atau 316L, atau berlapik PTFE untuk cecair yang menghakis.
- Pengedap: Viton, EPDM atau PTFE untuk rintangan kimia.

2. Julat Aliran & Ketepatan
- Pastikan rotameter meliputi julat yang diperlukan (cth, 0-300 LPM untuk udara), rujuk silverinstruments.com untuk mengukur kadar aliran anda.

Di bawah ialah jadual julat aliran untuk rotameter siri HH50 s daripada silverinstruments.com
- Ketepatan standard: ±2% hingga ±5% FS (ketepatan lebih tinggi tersedia dengan penentukuran).

3. Had Tekanan & Suhu
- Kebanyakan rotameter kaca mengendalikan <10 bar; injap jarum harus sepadan dengan tekanan sistem.

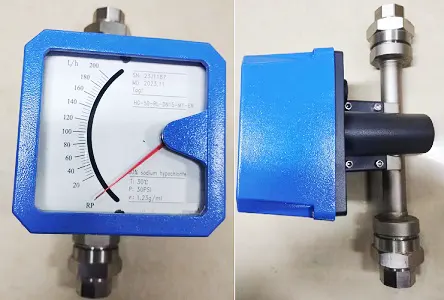

- Had suhu bergantung pada bahan (cth, tiub kaca mungkin pecah akibat renjatan haba). Rotameter tiub logam boleh menanggung suhu yang lebih tinggi dan tekanan yang lebih tinggi


4. Penyepaduan Injap Jarum
- Injap yang dipasang terus (dibina ke dalam rotameter) memudahkan pemasangan.
- Injap berasingan membolehkan fleksibiliti dalam susun atur paip.

Aplikasi Perindustrian Biasa

1. Kawalan Aliran Gas
- Pengedaran gas makmal (N₂, O₂, CO₂,H ₂ ).
- Industri proses (meter aliran udara, meter aliran gas asli , gas khusus).

2. Pengdosan Cecair & Pemeteran
- Suntikan kimia (kawalan pH, rawatan air).
- Makanan & minuman ( meter aliran sirap, pendispensan sanitizer).

3. HVAC & Sistem Udara Mampat
- Pemantauan aliran udara dalam sistem pneumatik.
- Ujian kebocoran dengan kadar aliran boleh laras.

4.Perubatan & Farmaseutikal
- Peranti terapi oksigen.
- Kawalan bekalan gas bioreaktor.

Had & Alternatif

1. Apabila Rotameter Mungkin Tidak Sesuai
- Sistem tekanan tinggi

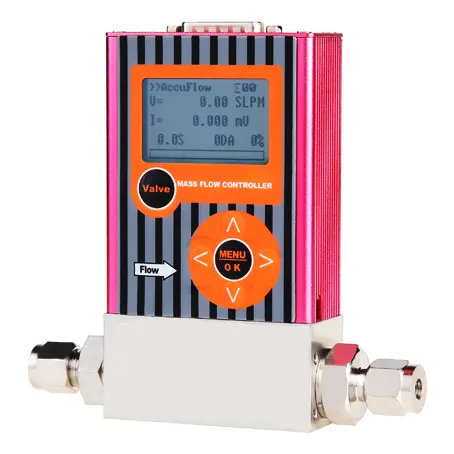

- Aliran yang sangat rendah, seperti pengukuran aliran rendah 2 sccm, (lebih sesuai untuk pengawal aliran jisim, iaitu MFC ).
- Cecair tidak lutsinar (keterlihatan terapung kabur).


2. Penyelesaian Alternatif

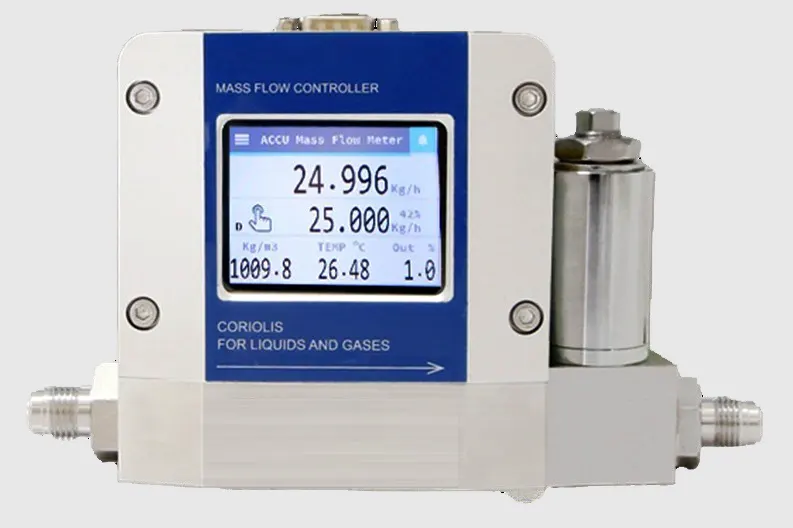

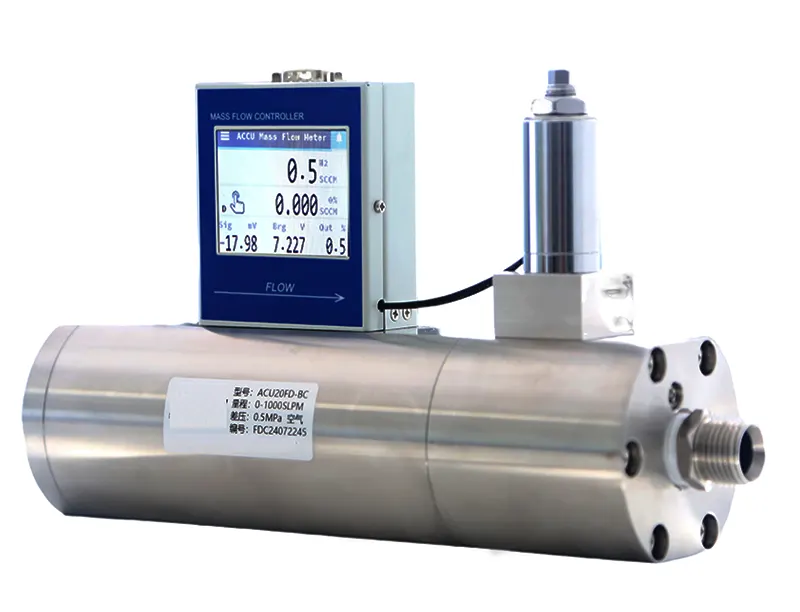

- Meter aliran digital (pengawal aliran jisim terma, pengawal aliran jisim Coriolis ) untuk ketepatan yang lebih tinggi.
- Pengawal aliran jisim (MFC) untuk peraturan automatik.

Kesimpulan

Rotameter dengan injap jarum kekal sebagai penyelesaian yang mudah, boleh dipercayai dan murah untuk pengukuran dan kawalan aliran. Operasi mekanikal mereka, kemudahan penggunaan dan kebolehsuaian menjadikannya sesuai untuk industri daripada pemprosesan kimia kepada akuakultur.

Untuk prestasi optimum:
✔ Padankan rotameter dengan julat bendalir dan aliran, suhu operasi dan tekanan.
✔ Gunakan injap jarum berkualiti tinggi untuk pelarasan yang tepat.
✔ Pertimbangkan keserasian bahan sensor aliran untuk ketahanan jangka panjang.

Dengan memahami prinsip kerja dan aplikasi mereka, jurutera boleh menggunakan sistem injap jarum rotameter dengan berkesan untuk pengurusan aliran yang cekap.

Selamat datang hubungi silverinstruments.com untuk maklumat lanjut jika anda ingin membeli rotameter dengan injap jarum.
