Tolok Kompaun, Tolok Tekanan Udara Negatif, Tolok Vakum Dan Tekanan

Tolok Tekanan Sebatian

Related Products

Tolok Tekanan Keluli Tahan Karat

Gambaran Keseluruhan Tekanan Keluli Tahan Karat Tolok tekanan keluli tahan karat digunakan secara meluas dalam bidang petroleum, bahan kimia, serat kimia, metalurgi, loji janakuasa, dan lain-lain ...

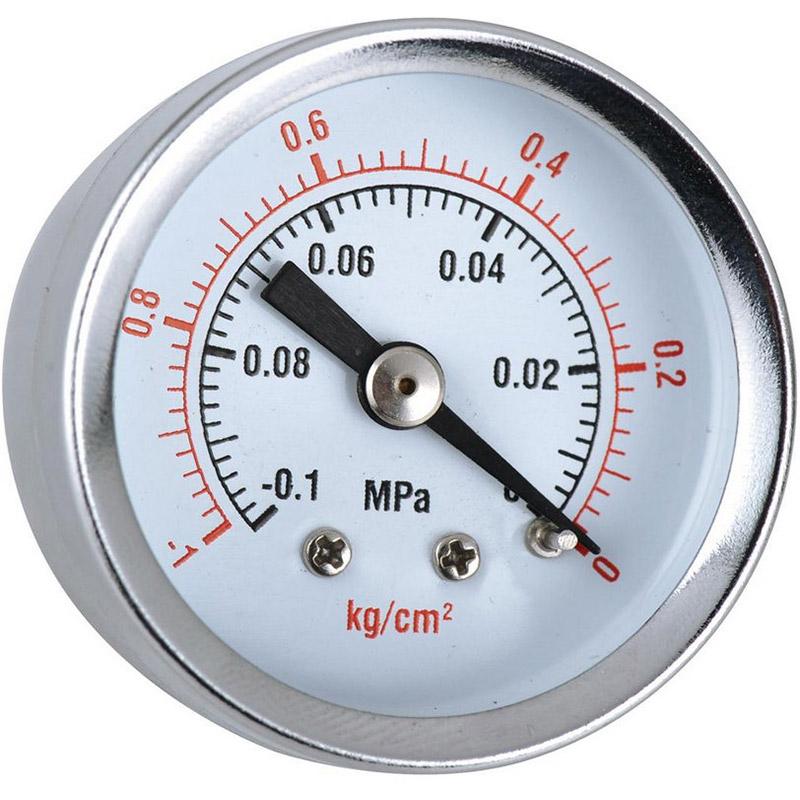

Gambaran Keseluruhan Tekanan Kompaun

Alat pengukur kompaun adalah alat yang dapat menunjukkan tekanan positif dan negatif (vakum) (pengukur vakum dan tekanan) Anda perlu menggunakan Pressure Gauge semasa anda mengukur sistem yang memberikan tekanan positif dan negatif pada alat ukur.

Teori Tolok Tekanan Sebatian

INSTRUMEN AUTOMASI SILVER Tolok tekanan terdiri daripada sistem penyadapan (termasuk sambungan, tiub bourdon, blok), pergerakan, petunjuk (penunjuk dan dail) dan perumahan (casing, tingkap dan kaca). Perumahan adalah jenis kalis percikan untuk mengelakkan pergerakan kotor. Tolok tekanan yang diisi minyak (biasanya minyak silikon) anti getaran kuat dari persekitaran kerja dan juga dapat mengurangkan kesan riak dari medium. Tolok Tekanan dibina dengan elemen pengesan tiub bourdon. Ketika elemen penginderaan mengalami tekanan, ia melentur dan gerakan yang dihasilkan dikirim sebagai pengukuran melalui gerakan mekanik ke penunjuk muka dail.

tolok tekanan udara negatif Spesifikasi

Ukuran Tekanan: 60,100,150
Ketepatan: 1.6%, 2.5%
Sambungan: M14 × 1.5, M20 × 1.5,1 / 4NPT, 1 / 2NPT, dll.
Kaca: Kaca tahan letupan keselamatan
Tekanan Tolok Tekan: Kata hitam dan dail putih.
Tahap perlindungan: IP64, IP65
Suhu persekitaran: -5 ~ 55 ° C (dengan minyak gliserin); -25 ~ 55 ° C (dengan minyak silikon); -40 ~ 70 ° C (tanpa cecair yang diisi)
Anti Getaran: V · H · 4 (dengan cecair yang diisi), V · H · 3 (tanpa cecair yang diisi),
Suhu Sederhana: Maksimum 100 ° C
Kesan Suhu: ≤0.4% / 10 ° C (suhu rujukan 20 ± 5 ° C)
Skala dwi untuk pengukur vakum dan tekanan

Bahan Tolok Tekanan Sebatian

Part	Material
Part	Y series Standard Material	YN Series stainless steel material
Connector	Brass	Stainless steel
Bourdon tube	Brass	Stainless steel
Case	Metal Plating	Stainless steel

Pemilihan Model CompoundPressure Gauge

Item	Code	Description
Product	Y	Pressure Gauge
Function	Blank	Standard Material
	N	Oil filled Pressure Gauge
	FN	Stainless steel material and Oil filled Pressure Gauge
Diameter	60	Φ60mm
	100	Φ100mm
	150	Φ150mm
Mounting	AO	Bottom mounting
	AT	Bottom mounting withfront flange
	AH	Bottom mounting with back flange
	ZO	Back mounting
	ZT	Back mounting with front flange
	BO	Lower back mounting
	BT	Lower back mounting with front flange
	ZK	Back U clamp mounting
	BK	Lower back ,U clamp mounting
	S	Others
Connection	C1	Thread M14×1.5
	C2	Thread M20×1.5
	C3	Thread 1/4NPT
	C4	Thread 1/2NPT
	Cx	Others
Measuring Range	M***	Refer to range table

Julat Pengukuran untuk Tolok Tekanan Sebatian

Code	Ranges
M500	-0.1~0MPa
M510	-0.1~0.06MPa
M520	-0.1~0.15MPa
M530	-0.1~0.3MPa
M540	-0.1~0.5MPa
M550	-0.1~0.9MPa
M560	-0.1~1.5MPa
M570	-0.1~2.4MPa

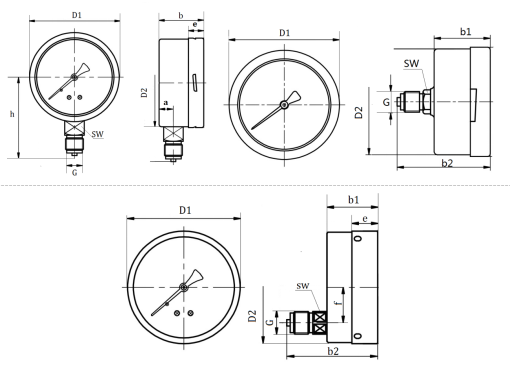

Dimensi Tolok Tekanan Sebatian


Size	a	b	b1	b2	D1	D2	e	f	G	h	SW
60	9	31	31	58	68	61	6	-	M14*1.5	58	14
100	17	50	49	97	101	99	17	30	M20*1.5	90	22
150	17	50	50	97	151	149	17	30	M20*1.5	116	22
