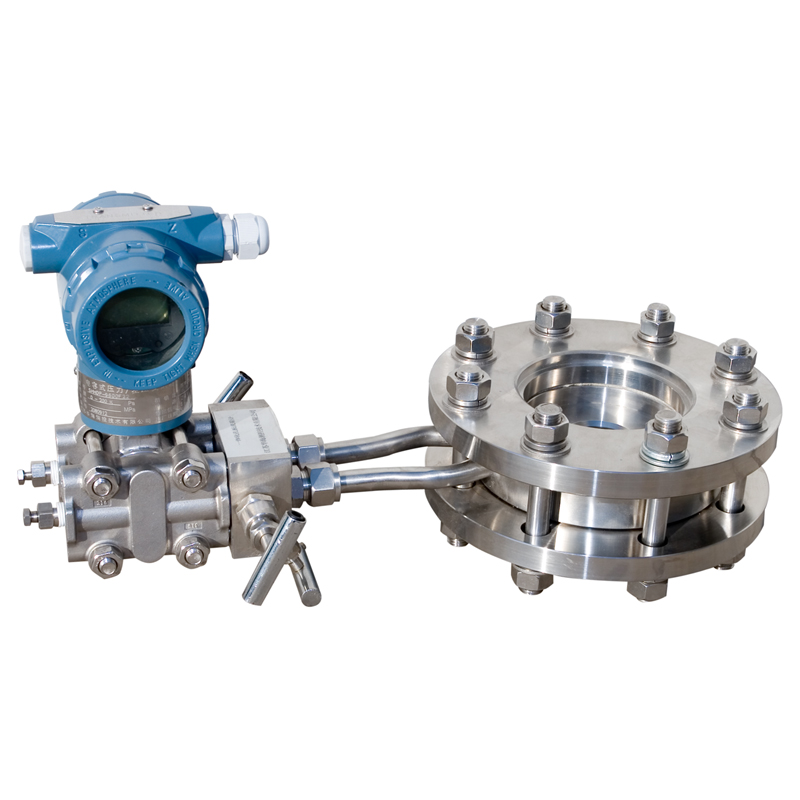

Meter aliran jenis plat orifis adalah alat tekanan berbeza untuk mengukur aliran. Ia dapat digunakan dengan pemancar tekanan pembeza untuk mengukur berbagai cairan atau gas di saluran paip.
Meter aliran plat orifis merangkumi plat orifis ruang anular standard, muncung dan sebagainya. Alat pendikit flowmeter orifice digunakan dengan pemancar tekanan berbeza untuk mengukur aliran cecair, wap dan gas. Meteran aliran tekanan pembezaan plat orifice banyak digunakan dalam petroleum, kimia, metalurgi, tenaga, industri ringan dan jabatan lain.
Bagaimana meter aliran plat Orifice berfungsi?
Cecair yang diisi dengan saluran paip, ketika mereka mengalir melalui alat pendikit di saluran paip, balok aliran akan membentuk pengecutan lokal pada pendikit alat pendikit, sehingga meningkatkan kecepatan aliran dan tekanan statik rendah, sehingga dihasilkan sebelum dan selepas pendikit. Penurunan tekanan, iaitu, tekanan pembezaan, semakin besar laju aliran, semakin besar perbezaan tekanan yang dihasilkan sebelum dan sesudah pendikit, sehingga flowmeter lubang dapat mengukur laju aliran bendalir dengan mengukur perbezaan tekanan. Kaedah pengukuran aliran ini berdasarkan undang-undang penjimatan tenaga dan kesinambungan aliran.
Beberapa pembuatan meter aliran plat orifis mengembangkan meter aliran plat orifis multi-parameter, ia dapat mengesan suhu, tekanan dan DP dengan satu sensor meter aliran untuk mengira aliran gas pada keadaan standard atau mengira aliran jisim wap.
Ciri-ciri plat lubang meter aliran DP
-
Struktur yang mudah dan prestasi yang stabil
-
Hayat perkhidmatan yang panjang
-
Meteran aliran plat orifice kos rendah
-
Alat pengukur aliran orifis mempunyai pelbagai aplikasi
-
Pelbagai ukuran tersedia: 2 ", 4" meter aliran plat orifis, 6 ", 8", 10 inci, dll
-
Kestabilan tinggi
-
Julat tolak: 3: 1 ~ 4: 1
-
Sesuai untuk mengukur media seperti wap, gas oven arang batu dan air penyejuk, gas tanur letupan, udara termampat atau cecair kotor
-
Boleh digunakan sebagai meter aliran suhu tinggi atau meter aliran tekanan tinggi
