Meter aliran saluran terbuka ultrasonik Doppler ialah peranti yang digunakan untuk mengukur kadar aliran paip atau saluran yang terisi separa.

Prinsip Meter Aliran Ultrasonik Paip Separa Siri SLH-OP

Mengukur anjakan Doppler yang terhasil daripada pantulan pancaran ultrasonik dari bahan pemantul, seperti zarah pepejal atau gelembung udara terperangkap dalam cecair yang mengalir, atau pergolakan bendalir itu sendiri, membolehkan pengiraan halaju aliran. Dengan menggunakan kelajuan bunyi melalui udara, jarak dari sensor ke paras cecair boleh ditentukan. Aliran melalui saluran kemudiannya boleh dikira berdasarkan ukuran tahap; dengan pengguna memasukkan sifat saluran. Ia mengira kadar aliran berdasarkan halaju aliran purata, kedalaman air dan suhu air. Peranti juga boleh memaparkan kadar aliran keratan rentas.

Suhu air diukur menggunakan probe suhu, yang diletakkan di bahagian atas instrumen dan perlu direndam dalam air untuk jangka masa tertentu untuk mencerminkan suhu air sebenar. Ini dilakukan untuk menentukur kelajuan gelombang ultrasonik dalam air dan membetulkan nilai paras air yang diukur oleh sensor tekanan. Kedalaman air diukur menggunakan penderia tekanan ketepatan tinggi yang diletakkan di bahagian bawah instrumen, dengan bahagian penderiaan bersentuhan langsung dengan air.

Kelebihan Meter Aliran Ultrasonik Paip Separa Siri SLH-OP

• Tiada kehilangan kepala, tidak perlu membina saluran atau bendung.
• Tidak perlu menentukur hubungan aras-aliran air, terutamanya sesuai untuk saluran aliran perlahan di mana kaedah aras air tidak boleh digunakan; tidak perlu pembinaan kejuruteraan, tiada kos kejuruteraan, pemasangan cepat dan mudah tanpa memerlukan gangguan aliran.
• Probe instrumen dipasang terus pada pendakap mudah alih dan ringkas yang dipasang pada dinding saluran, dan disambungkan ke terminal kawalan melalui kabel komunikasi.
• Penggunaan kuasa yang rendah, boleh bekerja secara berterusan di lapangan tanpa memerlukan sumber kuasa luaran.
• Terminal kawalan dilengkapi dengan bateri terbina dalam kecil yang boleh berfungsi secara berterusan selama 2 bulan, dan boleh terus berfungsi selepas mengecas atau menggantikan bateri ganti. Ia juga boleh disambungkan kepada bateri besar atau elektrik isi rumah.
• Paparan dan storan di tapak, dengan kapasiti storan sehingga enam bulan. Data yang diukur terakhir dipaparkan secara automatik di tapak, dan data sejarah boleh disoal melalui butang kawalan paparan pada terminal. Data daripada ukuran yang diambil setiap 10 minit boleh disimpan selama enam bulan.

Spesifikasi Teknikal

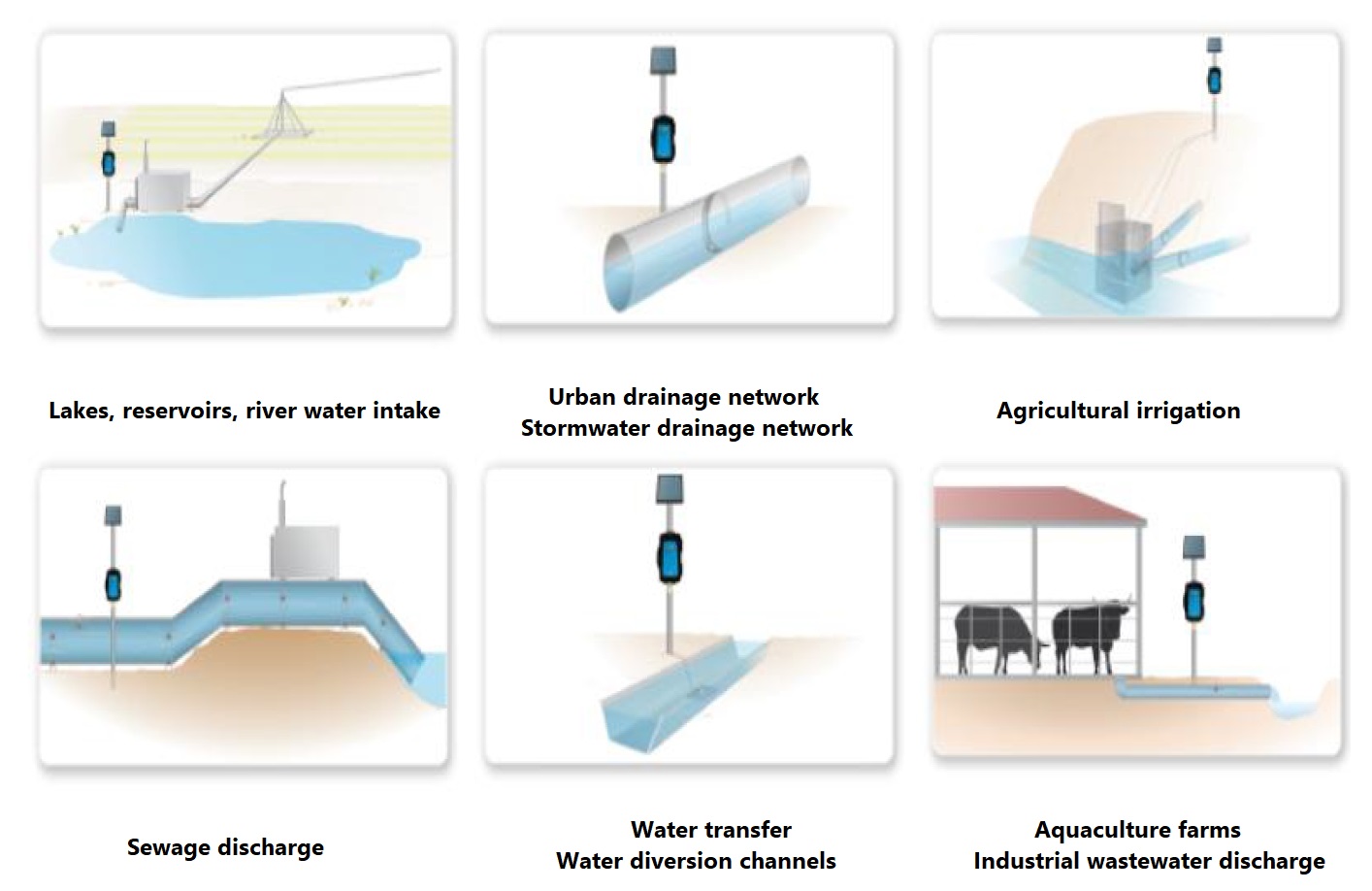

Aplikasi

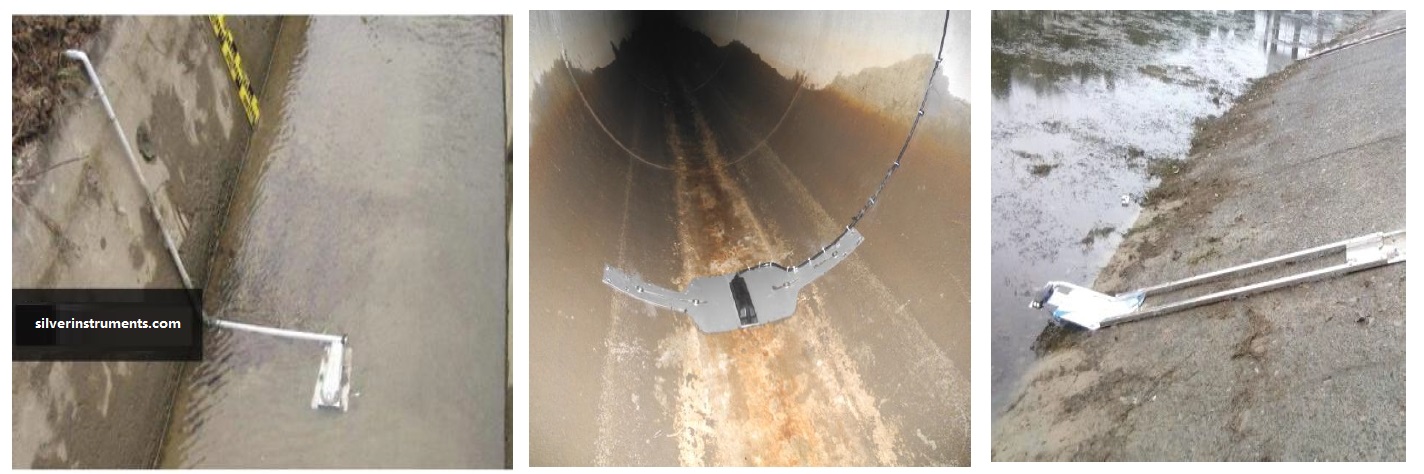

Gambar Tapak
