LC siri meter aliran gear bujur adalah sejenis meter aliran sesaran positif (PD flow meter); ia juga sejenis meter aliran isipadu sebaris. Ia mengukur isipadu aliran menggunakan dua gear berbentuk bujur. Gear berputar apabila aliran melalui ruang pengukuran dan sensor pengesan magnet digunakan untuk mengukur jumlah putaran gear, dan setiap putaran bersamaan dengan isipadu cecair yang tetap. Sensor aliran gear bujur mempunyai pembinaan yang ringkas tetapi reka bentuk kukuh untuk beroperasi dalam persekitaran yang keras. Jenis meter aliran bujur ini biasanya digunakan untuk mengukur aliran bahan api, petrol, minyak berat marin, diesel, minyak gear, molases, sos, sirap, resin, krim, dan lain-lain. Meter aliran gear digunakan secara meluas dalam industri, maritim, dan industri metalurgi. Sensor aliran gear bujur adalah penyelesaian yang ekonomik dan boleh dipercayai untuk pengukuran kadar aliran bahan api dan minyak.
Artikel berkaitan: [Gambaran Keseluruhan Meter Aliran Gear Bujur ]
Prinsip Kerja Meter Aliran Jenis Gear Bujur
Meter aliran jenis gear bujur berfungsi berdasarkan tindakan mekanikal mudah cecair yang menolak roda. Prinsip ini pertama kali ditunjukkan melalui penggunaan roda air untuk menggiling bijirin.
Pembinaan asas adalah dua gear bujur dengan gigi yang bersilang, salah satunya mengandungi magnet di dalam rumah yang kukuh. Cecair yang diukur memasuki ruang dan menolak gear untuk berputar keluar dari ruang. Gear yang direka dengan tepat berputar pada bearing dan magnet tahan terhadap kerosakan kimia.
Cecair mengisi ruang antara gigi gear dan dinding luar casing. Tindakan kapilari menyediakan penebat cecair yang memastikan isipadu cecair dalam ruang adalah tepat dan konsisten. Setiap ruang diisi dan dikosongkan dalam kitaran tetap – sesaran positif.
Setiap putaran gear mengukur isipadu cecair yang sama. Sensor di luar ruang mengesan denyutan magnet yang bergerak lalu, mengira jumlah putaran. Jumlah putaran mengukur isipadu cecair yang melalui meter aliran gear bujur. Ingin tahu lebih lanjut tentang prinsip meter aliran gear bujur? klik di sini
Ciri-ciri Meter Aliran Gear Bujur
✔ Pilihan sempurna untuk digunakan sebagai meter aliran cecair berkelikatan tinggi
✔ Meter aliran ketepatan tinggi: 0.5% atau pilihan 0.2%
✔ Meter aliran cecair ml/min tersedia, meter aliran cecair kadar rendah
✔ Boleh dibuat menjadi meter aliran mekanikal sebaris atau dengan output denyut atau 4-20mA
✔ Pelbagai bahan tersedia: besi tuang, keluli tuang, keluli tahan karat 304 atau 316L
✔ Tidak memerlukan paip lurus semasa pemasangan
✔ Saiz sensor dari DN 2 hingga DN200 (meter aliran gear bujur 8 inci)
✔ Harga rendah untuk meter aliran minyak, seperti minyak berat, minyak bahan api, minyak pelincir, minyak ringan, diesel, minyak sawit, minyak makan, dan lain-lain
✔ Meter aliran mekanikal
✔ Setiap meter aliran dikalibrasi dengan ketat untuk memastikan pematuhan dengan spesifikasi ketepatan. Maklumat lanjut: [Contoh Laporan Kalibrasi Kilang Meter Aliran Gear Bujur]
Saiz meter aliran, dari DN2 ~DN200, saiz meter aliran berbeza, harga berbeza.
Bahan meter aliran bujur: besi tuang, keluli tuang, keluli tahan karat 304 atau 316, bahan berbeza, harga berbeza
Fungsi meter aliran gear bujur juga mempengaruhi harga.
a. Meter aliran gear bujur jenis mekanikal atau digital elektronik dengan pemancar
b. Meter digital gear bujur pilihan dengan Output: 4~20mA, HART, Pulse atau RS485
c. Meter aliran gear bujur jenis berkelikatan tinggi atau jenis suhu tinggi
d. Meter aliran gear bujur tekanan tinggi atau tidak
Walau bagaimanapun, Silver Automation Instruments membekalkan meter bujur murah dan berpatutan dari pengilang meter aliran gear bujur yang boleh dipercayai dengan penghantaran cepat.
Aplikasi Meter Aliran Gear Bujur
Untuk aplikasi dalam industri bahan api dan minyak, meter aliran gear bujur adalah pilihan terbaik untuk pengukuran isipadu yang tepat bagi pelbagai cecair industri. Meter sesaran positif ini, yang dibina untuk tahan lama, sangat baik untuk menjejaki aliran bahan api, termasuk petrol dan pelbagai jenis minyak bahan api dengan daftar mekanikal atau paparan digital. Mereka berfungsi dengan baik dengan media sukar seperti minyak berat dan diesel kerana pembinaan yang kukuh, menjamin operasi yang boleh dipercayai walaupun pada suhu dan tekanan tinggi. Mereka juga penting dalam pemprosesan kimia dan kemudahan pembuatan kerana kemampuan luar biasa untuk mengukur cecair berkelikatan tinggi, seperti pelincir, molases, dan resin. Meter aliran gear bujur memberikan hasil berulang dan tepat yang diperlukan untuk mempermudah operasi dan mengekalkan kawalan kualiti, sama ada anda mengawal pencampuran bahan tambahan tebal atau menguruskan penggunaan bahan api dalam armada kenderaan.
Jenis Utama dan Bahan Meter Aliran Gear Bujur LC serta Aplikasi Berbeza
LC-A: Meter Aliran Gear Bujur Besi Tuang, digunakan secara meluas untuk cecair berkelikatan tinggi atau media lain yang tidak menghakis bahan besi tuang; sesuai untuk pengukuran aliran naphtha, minyak tanah, diesel, minyak berat, minyak pelincir, parafin, asfalt, minyak bahan api, minyak hidraulik.
LC-E: Meter Aliran Gear Bujur Keluli Tuang, digunakan dalam cecair kurang menghakis dengan tekanan tinggi. Sesuai untuk pengukuran aliran minyak mentah, anilin, minyak tanah, minyak mentah, minyak bahan api, diesel, minyak pelincir, minyak hidraulik, asfalt.
LC-B, C: Meter Gear Bujur Keluli Tahan Karat, digunakan untuk cecair sangat menghakis seperti asid, alkali, bahan kimia organik atau masin. Sesuai untuk pengukuran aliran air, ammonia, soda kaustik, asid asetik, asid akrilik, etanol, asid sulfurik, asid fosforik, ammonium nitrat, jus buah, minyak sayuran, minyak kacang, minyak zaitun, minyak makan, susu, bir, butadiena, toluena, xylene, LPG.
Kelebihan Meter Aliran Gear Bujur
Setelah dipasang, meter aliran gear bujur berfungsi dengan tepat tanpa penyelenggaraan selama bertahun-tahun. Ia mempunyai bilangan bahagian bergerak yang minimum dan beroperasi dengan aliran mekanikal cecair.
Meter aliran gear bujur dibina untuk menahan keadaan persekitaran yang keras dan memberikan tahap ketepatan tinggi untuk cecair yang dipilih. Pembinaan mekanikal ringkas menyesuaikan diri dengan perubahan suhu, aliran berdenyut, dan perubahan kelikatan. Meter aliran gear bujur sering digunakan dalam Industri Maritim & Penghantaran untuk mengukur aliran bahan api marin, minyak berat, dan minyak enjin.
Transmitter meter aliran gear bujur yang kukuh dan tahan lama adalah kaedah ekonomik untuk mengukur aliran cecair tanpa kos operasi.
Pemasangan meter aliran jenis gear mudah dan boleh diletakkan di ruang sempit kerana tidak memerlukan paip lurus. Pengukuran cecair dijalankan secara langsung, menjadikan meter aliran gear bujur mudah disepadukan dalam sebarang proses industri.
Meter aliran bujur mudah dibina tetapi sangat serbaguna dari segi saiz dan penggunaan bahan, serta mengukur cecair dengan tepat, konsisten dan beroperasi bertahun-tahun tanpa penyelenggaraan.
Meter Aliran Mekanikal Boleh Reset dan Tidak Boleh Reset
Bagaimana memilih jenis paparan berbeza, sama ada anda ingin meter aliran dial mekanikal, meter aliran total boleh reset, atau PD flow meter dengan output denyut atau analog?

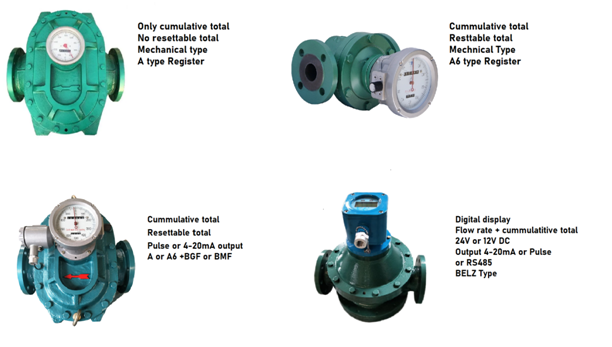

Gambar di bawah menunjukkan perbezaan antara meter aliran boleh reset dan tidak boleh reset.
Cara Menyediakan dan Mengendalikan Meter Aliran Gear Bujur
Ketepatan tinggi meter aliran gear bujur hanya dapat dicapai dengan pemasangan yang betul. Salah satu kelebihan utama meter sesaran positif ini ialah ia boleh dipasang dalam paip menegak dan mendatar tanpa memerlukan paip lurus, sesuai untuk ruang sempit. Pastikan paip bersih sebelum pemasangan. Di hulu meter, penapis jala (biasanya 100 mesh atau lebih halus) mesti dipasang untuk melindungi gear daripada zarah pepejal, yang merupakan punca kerosakan yang paling kerap.
Kerana meter aliran gear bujur bergantung pada permesinan gear yang tepat, ia tidak sesuai untuk cecair yang mengandungi pepejal terampai, zarah abrasif, atau jumlah kekotoran yang banyak. Pencemaran sedemikian boleh menyebabkan kehausan atau tersangkut gear, menyebabkan pengukuran tidak tepat dan kerosakan meter. Sentiasa pastikan cecair ditapis dan bebas daripada serpihan sebelum masuk ke meter.
Klik di sini untuk mendapatkan maklumat lebih lanjut mengenai prinsip meter aliran gear bujur, untuk memahami mengapa cecair bersih diperlukan. [Prinsip Kerja Meter Aliran Gear Bujur]
Pelarut udara dan penapis adalah penting untuk meter aliran gear bujur bagi memastikan pengukuran tepat. Mereka membuang udara dan zarah pepejal sebelum cecair memasuki meter. Ini mencegah kerosakan gear dan kesilapan pengukuran. Maklumat produk: [Pelarut Udara dan Penapis]
Selepas pemasangan, ikut diagram pendawaian untuk menyambung bekalan kuasa. Sambungkan wayar isyarat ke PLC atau paparan jika model mempunyai output denyut. Meter mudah digunakan; ia mula mengukur aliran sebaik sahaja dihidupkan. Jumlah terkumpul dan kadar aliran semasa akan dipaparkan pada paparan tempatan.
Artikel berkaitan:[Cara memasang dan menggunakan meter aliran gear bujur?]
Pemilihan Meter Aliran Gear Bujur Yang Tepat
Memilih meter aliran yang betul penting untuk mengekalkan operasi yang tepat, cekap, dan selamat. Meter aliran gear bujur adalah pilihan utama untuk banyak industri, menawarkan ketepatan dan kebolehpercayaan yang tinggi, terutamanya untuk mengukur cecair berkelikatan tinggi seperti minyak, bahan api, dan bahan kimia. Oleh kerana mereka mengukur isipadu secara langsung dengan mengekalkan cecair antara gear yang berputar, ketepatannya kurang terjejas oleh perubahan sifat cecair.
Namun, dengan banyak pilihan, memilih yang sempurna boleh menjadi sukar. Untuk membantu, kami menyediakan panduan mudah yang merangkumi empat langkah: menganalisis sifat cecair anda (kelikatan dan keserasian kimia), menentukan kadar aliran sistem, memilih paparan yang sesuai, dan mengenal pasti sijil yang diperlukan.
