Pengukuran Tepat Aliran Sulfur Lebur: Meter Aliran Jisim Coriolis
Dalam sesetengah industri seperti bahan kimia, baja dan penapisan, mengukur cecair lasak dengan tepat seperti aliran sulfur cair adalah penting untuk kestabilan, keselamatan dan kecekapan proses. Sulfur cair mempunyai cabaran unik: suhu tinggi (130-155°C / 266-311°F), potensi kehakisan (H₂S, asid), dan pemejalan pantas jika disejukkan.
Coriolis Mass Flow Meter (CMF) kini merupakan penyelesaian pengukuran aliran terbaik kerana keupayaannya untuk mengukur aliran jisim secara langsung dan menahan keadaan yang mencabar ini.
Pengukuran aliran sulfur cair adalah kerja yang sukar
Mengapa meter aliran Coriolis berfungsi untuk Sulfur cair
1.
Aliran Jisim Langsung Pengukuran sulfur cecair: Ketumpatan sulfur cair berubah mengikut suhu (~1800 kg/m³). Meter aliran isipadu tradisional (
meter aliran vorteks ,
magmeter ) memerlukan penderia instrumen tambahan untuk mengira aliran jisim, menambah kerumitan dan ralat berhampiran titik perubahan fasa sulfur. Aliran jisim keluaran meter Coriolis secara langsung, menghapuskan sumber ralat ini – sesuai untuk suhu sulfur yang dikawal ketat (normal ~145°C). ketepatan: ≤ ±0.5% bacaan, kebolehulangan ≤ 0.05%.

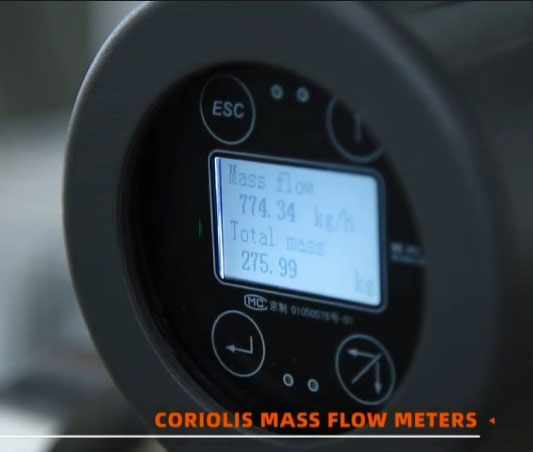

Pengukuran dan petunjuk aliran jisim sulfur cecair langsung
2.
Tidak terjejas oleh Perubahan Bendalir: Meter Coriolis tidak sensitif kepada kelikatan, tekanan dan variasi suhu dalam julat. Kelikatan sulfur yang rendah (normal ~8 cP, julat 7-10 cP) tidak memberi kesan kepada ketepatan meter Coriolis, memastikan pengukuran aliran yang boleh dipercayai.
3.
Mengendalikan bendalir kekotoran oleh meter aliran Coriolis: Sulfur cair industri mengandungi pepejal (≤0.5% berat - karbon, abu), gas H₂S terlarut (≤700 ppm), dan lembapan (≤0.8% berat). Meter Coriolis bertolak ansur dengan aliran dua fasa kecil (pepejal/gas, gas mengandungi kurang daripada 5%) lebih baik daripada banyak alternatif, seperti

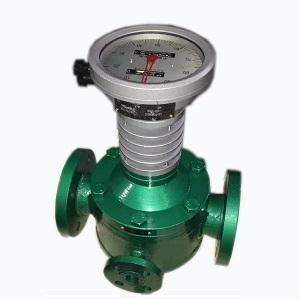

meter aliran gear bujur , meter aliran gear bujur boleh tersekat oleh kekotoran cecair. Mengekalkan prestasi dalam had yang ditentukan ini. Meter aliran Coriolis mempunyai kesesuaian untuk "cecair campuran pepejal atau dua fasa".
Meter Coriolis dengan mudah mengendalikan pengukuran aliran sulfur cair yang tidak tulen Pemilihan Kejuruteraan Kritikal untuk memilih penderia aliran sulfur cair yang betul
1. Penderia aliran Pemilihan Bahan (Ketahanan Kakisan adalah penting)

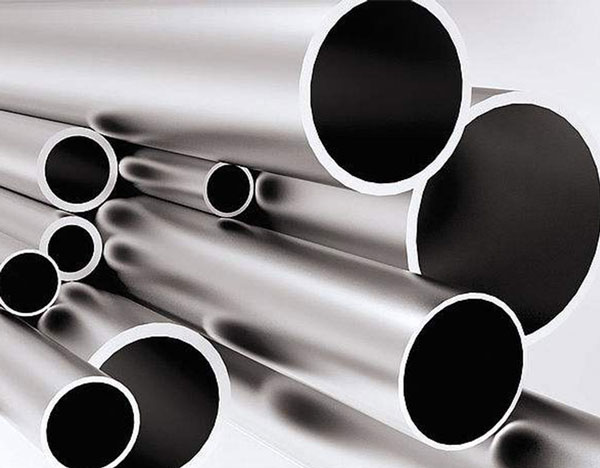

- Meter aliran Bahagian Dibasahi (Tiub, Sambungan): Mesti menahan kakisan daripada sulfur cair dan bendasing (H₂S, asid). Sesetengah pembeli mewajibkan pematuhan NACE MR0175/ISO 15156 (rintangan kepada Perengkahan Tekanan Sulfida - SSC). Meter aliran Coriolis adalah dengan bahan keluli tahan karat 316L yang boleh digunakan untuk pengukuran sulfur.
- Pilihan Biasa:
- • Keluli Tahan Karat 316L (SS316L): Meter aliran Coriolis daripada silverinstruments.com menyatakan ini untuk bahagian perumah dan basah. Keluli tahan karat 316L menawarkan rintangan kakisan am yang baik dan rintangan klorida yang saksama. Ia adalah penyelesaian kos efektif dan digunakan secara meluas untuk keadaan dalam spesifikasi sulfur cair (H₂S≤700ppm, keasidan≤0.02% berat H₂SO4, ≤155°C, ≤150 psig / ~10.3 bar).
|
M
|
Tube Material
|
|
M1
|
316L
|
|
M2
|
Hastelloy alloy C-276
|
|
M4
|
Hastelloy alloy B3
|
|
M5
|
Alloy20（N08020）
|
|
M6
|
Titanium (ASTM B265)
|
|
M7
|
Tantalum (ASTM B708)
|
|
M8
|
C4 steel ASTM A600T12004
|
|
M9
|
Copper-nickel alloy
|
|
M10
|
Nickel-based alloy
|
- • Aloi Hastelloy (C-276/B3): Instrumen Automasi Perak mempunyai pilihan dengan aloi hastelloy , Menyediakan rintangan kakisan yang unggul untuk keadaan yang lebih keras (kekotoran yang lebih tinggi, asid yang lebih kuat, T/P yang melampau). Gunakan jika 316L tidak mencukupi untuk sulfur cecair, memandangkan peningkatan kos yang ketara. Pilih berdasarkan penilaian kakisan.
2. Jaket Pemanas Stim untuk meter aliran Coriolis
Mengapakah wajib mempunyai jaket penebat untuk sulfur cair?
Sulfur memejal pada ~115°C. Pemejalan di dalam penderia aliran atau paip menyebabkan tersumbat dan boleh merosakkan tiub penderia aliran jisim. Jaket wap sememangnya diperlukan.
- • Reka Bentuk & Pemilihan: Pemanasan Seragam: Jaket meliputi seluruh badan sensor;
- • Bekalan Stim Mencukupi: stim yang diperlukan sulfur (T=147°C / ~297°F & P=64 psia / ~4.4 bar). Parameter stim mesti mengekalkan suhu sulfur di atas
- •pemejalan (biasanya ≥130-135°C), menyumbang kepada kehilangan haba ambien. Suhu wap (147°C) > suhu proses (145°C) ialah reka bentuk bunyi.
- • Pembinaan Teguh: Bahan jaket (cth, keluli karbon, SS304) serasi dan tahan wap. Kimpalan/sambungan adalah kalis bocor.
silverinstruments.com menggunakan jaket wap atau minyak panas pada paip proses 1/2” seperti gambar di bawah:

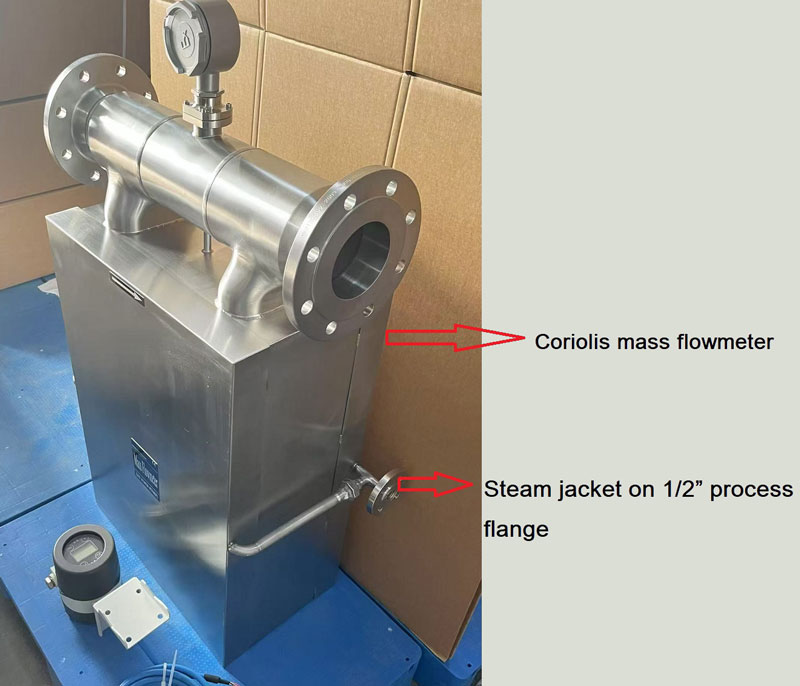

Bagaimana meter aliran jisim jaket stim kelihatan Penderia aliran Coriolis boleh mengukur cecair suhu tinggi, dengan suhu cecair maksimum sehingga 350 darjah Celcius, yang penting untuk sulfur cair tanpa pengawetan suhu tinggi. Apabila mereka bentuk meter aliran Coriolis suhu tinggi, kami memilih pemancar aliran elektronik berpecah untuk melindungi pemancar elektronik daripada terbakar oleh suhu tinggi.

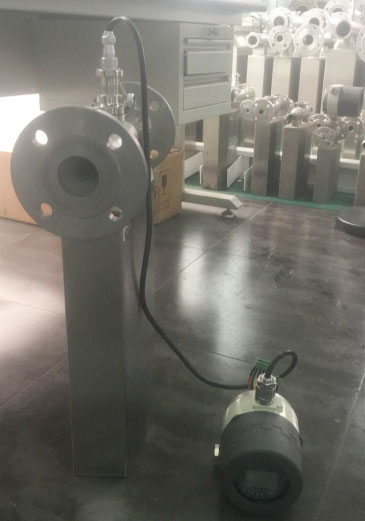

Meter aliran suhu tinggi untuk sulfur cair
- Perkara Spesifikasi Teknikal Utama：
- •Flow Meter Julat aliran untuk sulfur cair
|
DN
|
Flow Range
|
|
1.5
|
0~4 kg/h
|
|
3
|
0~40 kg/h
|
|
6
|
0~100 kg/h
|
|
8
|
0~200kg/h
|
|
10
|
0~0.5 T/h
|
|
15
|
0~1.0 T/h
|
|
20
|
0~3.0 T/h
|
|
25
|
0~10 T/h
|
|
40
|
0~20 T/h
|
|
50
|
0~30 T/h
|
|
65
|
0~50 T/h
|
|
80
|
0~100 T/h
|
|
100
|
0~150 T/h
|
|
125
|
0~200 T/h
|
|
150
|
0~400 T/h
|
|
200
|
0~500 T/h
|
- •Penilaian tekanan: Meter aliran Coriolis boleh menahan tekanan maksimum 100Mpa,
- • Penarafan suhu, sensor aliran meter aliran Corolis boleh bertahan di bawah julat suhu.
|
T
|
Temperature
|
|
T1
|
(-50~150℃)
|
|
T2
|
(-50~250℃)
|
|
T3
|
(-50~350℃)
|
|
T4
|
(-200~150℃)
|
- •Pemilihan bahan: kami mempunyai beberapa jenis pilihan bahan bahagian basah meter aliran. Biasanya keluli tahan karat 316L cukup untuk aplikasi sulfur.
2. Pemasangan:
- Tiada saluran paip lurus hulu/hilir diperlukan (kelebihan utama untuk meter Coriolis, yang cukup baik apabila tiada bahagian masuk dan keluar diperlukan untuk meter aliran).
- Pastikan tiub sentiasa penuh dengan sulfur cair.
- Pasang paip jaket stim dengan betul, penebatnya, dan masukkan perangkap stim.
3. Isyarat & Kuasa: Gunakan kuasa gelung 24VDC atau bekalan kuasa AC 220V. Output 4-20mA + HART + Modbus disepadukan dengan mudah dengan DCS/PLC untuk pemantauan, penjumlahan aliran jisim, ketumpatan, pengukuran suhu dan pengelogan data.
4. Persekitaran: Pengguna boleh memilih pemancar aliran yang sesuai untuk suhu ambien (-29 hingga +65°C / -20 hingga 149°F), perlindungan kemasukan (IP67) dan klasifikasi kawasan (Tidak dikelaskan setiap lembaran data, tetapi meter menyokong pensijilan ATEX jika diperlukan).
Untuk pengukuran aliran sulfur cair yang mencabar, Coriolis Mass Flow Meter menyampaikan penyelesaian yang boleh dipercayai, tepat dan penyelenggaraan rendah. Kekuatan teras mereka – pengukuran aliran jisim langsung, pengukuran ketumpatan dan suhu, ketepatan yang tinggi, ketidakpekaan terhadap perubahan bendalir – digabungkan dengan pemilihan bahan yang teliti (cth, 316L yang diperakui NACE) dan jaket stim yang penting, memberikan jurutera kawalan yang tepat. Ini menjadikan CMF sebagai instrumen aliran kritikal untuk operasi yang selamat, cekap, lama dan menjimatkan. Sentiasa padankan keadaan proses dengan ketat dengan spesifikasi meter aliran semasa pemilihan.
