Volumetrik dan kadar aliran jisim meter aliran?

Alat Pengukur Aliran Volum dan Kadar Aliran Jisim – Apa Perbezaannya dan Bagaimana Memilih

Dalam industri moden, pengukuran aliran yang tepat adalah kritikal untuk mengawal pengeluaran, mengekalkan kualiti, dan meningkatkan kecekapan. Sama ada dalam minyak dan gas, pemprosesan kimia, pengeluaran makanan, atau rawatan air, memahami berapa banyak cecair yang mengalir melalui paip adalah penting.
Dua parameter utama yang menerangkan aliran: kadar aliran volum dan kadar aliran jisim. Walaupun keduanya kedengaran serupa, mereka mewakili konsep yang berbeza dan diukur menggunakan jenis alat pengukur aliran yang berbeza. Memilih antara alat pengukur aliran volum dan jisim bergantung kepada keadaan proses anda, prinsip alat pengukur aliran, jenis cecair, dan data yang anda perlukan.
Artikel ini menerangkan perbezaan antara kadar aliran volum dan jisim, prinsip di sebalik setiap pengukuran, jenis alat pengukur aliran yang tersedia, dan bagaimana memilih yang sesuai untuk aplikasi anda.

Apakah Kadar Aliran Volum?

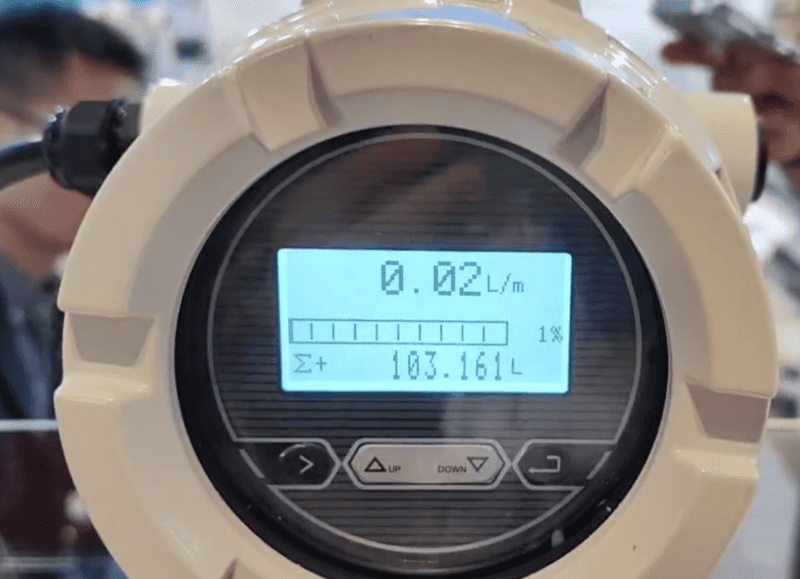

Kadar aliran volum mengukur jumlah cecair yang melalui paip setiap unit masa. Ia memberitahu anda berapa banyak ruang yang ditempati oleh cecair, bukan berapa banyak beratnya.
Unit yang biasa digunakan:
• Meter padu per jam (m³/j)
• Liter per minit (L/min)
• Gallon per minit (GPM)
Sebagai contoh, jika air mengalir pada 10 GPM, itu bermakna 10 gallon air melalui paip setiap minit — tanpa mengira suhu atau tekanan.
Formula:

Di mana:
• Qv = kadar aliran volum
• A = kawasan keratan rentas paip
• v = kelajuan aliran purata

Pengukuran aliran volum adalah mudah, tetapi ia tidak mengambil kira perubahan ketumpatan, yang boleh berubah mengikut suhu, tekanan, atau komposisi cecair.
Untuk cecair dengan ketumpatan yang stabil (seperti air pada suhu bilik), alat pengukur aliran volum adalah mencukupi. Tetapi untuk cecair yang boleh dimampatkan (seperti gas atau wap), atau cecair yang ketumpatannya berubah dengan suhu, pengukuran volum boleh mengelirukan.

Apakah Kadar Aliran Jisim?

Kadar aliran jisim mengukur jisim sebenar (atau berat) cecair yang melalui paip setiap unit masa. Ia memberitahu anda berapa banyak bahan yang dipindahkan — yang sangat penting apabila berurusan dengan reaksi kimia, pembakaran, atau proses pencampuran.
Unit yang biasa digunakan:
• Kilogram per jam (kg/j)
• Tan per jam (t/j)
• Paun per minit (lb/min)
Formula:

Di mana:
• Qm = kadar aliran jisim
• ρ = ketumpatan cecair
• Qv = kadar aliran volum
Persamaan ini menunjukkan bahawa aliran jisim bergantung kepada ketumpatan. Jika perubahan suhu atau tekanan mempengaruhi ketumpatan, aliran jisim akan kekal tetap manakala aliran volum akan berubah.
Sebagai contoh, 1 m³ air panas mempunyai berat yang lebih ringan daripada 1 m³ air sejuk. Tetapi jika diukur berdasarkan jisim (contohnya 1000 kg/j), jumlah bahan tetap sama, tanpa mengira suhu.
Itulah sebabnya meter aliran jisim lebih disukai untuk aplikasi yang memerlukan keseimbangan bahan yang tepat atau dos kimia.

Kenapa Perbezaan Itu Penting

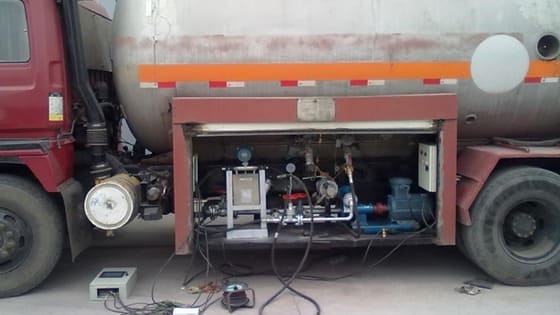

Dalam banyak industri, proses bergantung kepada jisim, bukan volum. Reaktor memerlukan nisbah jisim bahan yang betul. Dandang mesti menerima jisim bahan api dan udara yang betul. Dan pemindahan penjagaan gas (seperti LPG, LNG) adalah berdasarkan jisim atau volum standard (pada suhu dan tekanan rujukan).
Jika anda menggunakan alat pengukur aliran volum dalam keadaan di mana suhu atau tekanan berubah-ubah, bacaan anda boleh jadi tidak tepat. Paip yang sama boleh menunjukkan kadar aliran yang berbeza hanya disebabkan oleh perubahan ketumpatan.
Sebaliknya, alat pengukur aliran jisim secara automatik mengambil kira perubahan ketumpatan, memberikan keputusan yang konsisten dan tepat walaupun dalam keadaan yang berubah-ubah.

Alat Pengukur Aliran Volum: Prinsip Kerja dan Jenis

Alat pengukur aliran volum mengukur berapa banyak ruang yang ditempati oleh cecair dalam paip. Mereka ideal untuk cecair yang bersih dan stabil atau apabila hanya volum yang diperlukan. Berikut adalah jenis yang biasa digunakan:

1. Alat Pengukur Aliran Elektromagnetik (Mag Meter)

Berfungsi berdasarkan Hukum Induksi Elektromagnetik Faraday. Apabila cecair konduktif melalui medan magnet, ia menghasilkan voltan yang sebanding dengan kelajuan.
Terbaik untuk: Cecair konduktif seperti air, air sisa, bahan kimia.
Kelebihan: Tiada bahagian bergerak, ketepatan tinggi, julat yang luas.
Keterbatasan: Tidak boleh mengukur cecair bukan konduktif seperti minyak atau gas.

2. Alat Pengukur Aliran Turbin

Menggunakan turbin yang berputar; kelajuan putaran adalah sebanding dengan kelajuan cecair.
Terbaik untuk: Cecair bersih dengan kelikatan rendah (air, bahan api, minyak ringan).
Kelebihan: Ketepatan tinggi, kebolehulangan yang baik.
Keterbatasan: Tidak sesuai untuk cecair kotor atau likat.

3. Alat Pengukur Aliran Pemindahan Positif

Mengukur aliran dengan menjebak volum tetap cecair dan mengira kitaran.
Terbaik untuk: Cecair dengan kelikatan tinggi (pelincir, sirap, gris).
Kelebihan: Mengukur kadar aliran yang rendah dengan ketepatan yang sangat baik.
Keterbatasan: Bahagian bergerak memerlukan penyelenggaraan.

4. Alat Pengukur Aliran Ultrasonik

Mengukur aliran menggunakan gelombang bunyi. Jenis transit-time sesuai untuk cecair bersih; jenis Doppler untuk cecair kotor atau berudara.
Terbaik untuk: Paip besar, pemasangan tanpa sentuhan.
Kelebihan: Tiada kehilangan tekanan, pemasangan mudah.
Keterbatasan: Ketepatan bergantung kepada keadaan paip dan cecair.

Alat Pengukur Aliran Jisim: Prinsip Kerja dan Jenis

Alat pengukur aliran jisim mengukur terus jisim cecair yang melalui paip, tanpa bergantung pada perubahan ketumpatan. Berikut adalah jenis yang paling biasa:

1. Alat Pengukur Aliran Jisim Coriolis

Berdasarkan kesan Coriolis, ia mengukur putaran tiub yang bergetar akibat aliran jisim cecair.
Terbaik untuk: Cecair, lumpur, dan gas.
Kelebihan: Mengukur jisim, ketumpatan, dan suhu secara serentak; ketepatan sangat tinggi (±0.1%).
Keterbatasan: Kos lebih tinggi, saiz lebih besar untuk paip besar.

2. Alat Pengukur Aliran Jisim Terma

Mengukur jumlah haba yang diserap oleh cecair semasa ia melalui sensor yang dipanaskan. Pemindahan haba adalah sebanding dengan aliran jisim.
Terbaik untuk: Gas seperti udara, nitrogen, gas asli.
Kelebihan: Pengukuran aliran jisim langsung, penurunan tekanan rendah.
Keterbatasan: Tidak sesuai untuk cecair.

3. Pengukuran Jisim Berkolerasi (Inferensial)

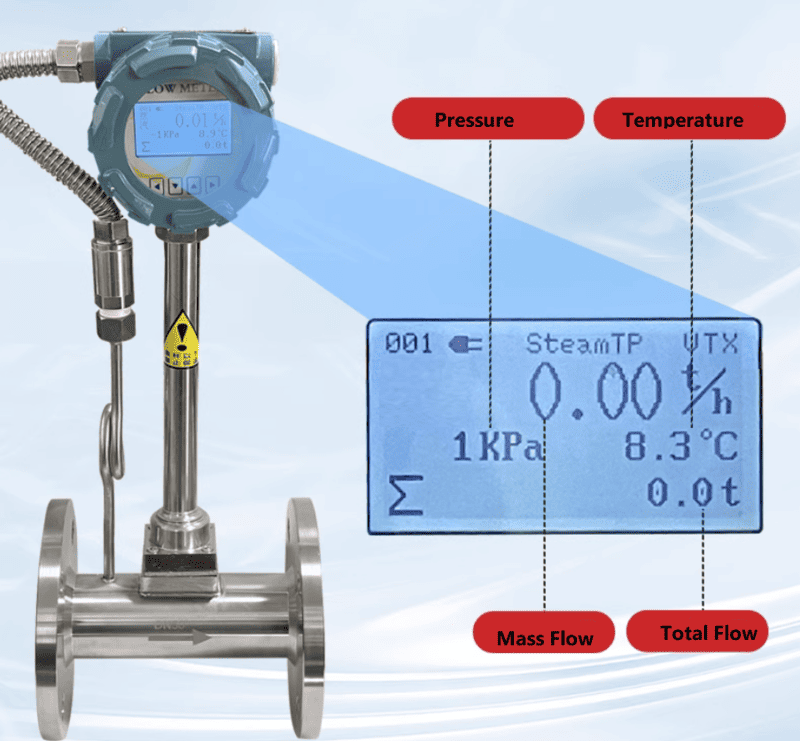

Kadang-kadang, aliran volum diukur dan ditukar kepada jisim menggunakan sensor suhu dan tekanan yang berasingan seperti alat pengukur aliran vortex, alat pengukur aliran turbin gas.
Walaupun lebih murah, kaedah tidak langsung ini memperkenalkan ketidakpastian tambahan.
Produk berkaitan

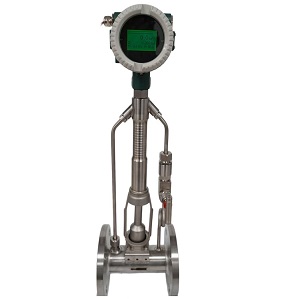

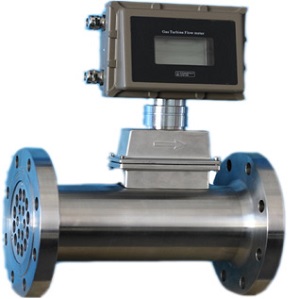

Gas turbine flow meter with temperature and pressure compensation	Vortex Flow meter with temperature and pressure compensation

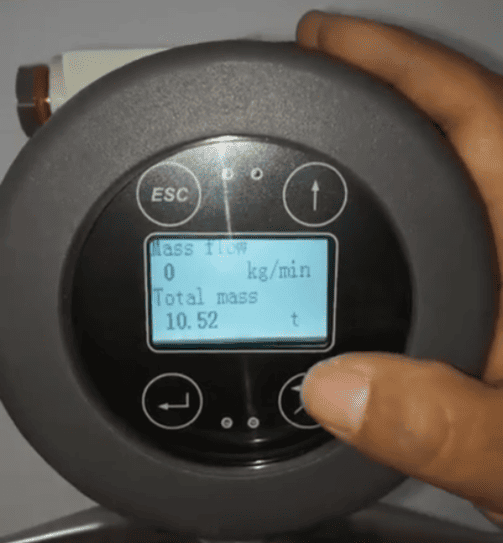

Sudah tentu, kadangkala kita juga boleh menetapkan nilai ketumpatan tetap dalam alat pengukur aliran untuk memaparkan kadar aliran jisim terus, seperti dalam kg/j atau lb/min. Walau bagaimanapun, kaedah ini tidak begitu tepat kerana ketumpatan kekal tetap dan tidak berubah mengikut keadaan proses sebenar.

Membandingkan Alat Pengukur Aliran Volum vs Jisim

Parameter	Alat Pengukur Aliran Volum	Alat Pengukur Aliran Jisim
Nilai Yang Diukur	Volum (m³/j, GPM)	Jisim (kg/j, lb/min)
Kebergantungan pada Ketumpatan	Dipengaruhi oleh ketumpatan	Bergantung kepada ketumpatan
Sensitiviti terhadap Suhu/ Tekanan	Tinggi	Rendah
Cecair Tipikal	Cecair	Cecair & Gas
Ketepatan	±0.5–1%	±0.1–0.2% atau lebih tinggi untuk gas (±0.5–1% )
Kos	Lebih rendah	Lebih tinggi
Penyelenggaraan	Ringkas	Sederhana
Aplikasi Terbaik	Air, minyak, cecair stabil	Gas, wap, dos kimia

Memilih antara Pengukuran Aliran Volum dan Jisim

Apabila memilih alat pengukur aliran, pertimbangkan faktor berikut:
1. Jenis Cecair – Adakah ia cecair, gas, atau cecair pelbagai fasa?
2. Keadaan Proses – Adakah suhu atau tekanan stabil?
3. Tujuan Pengukuran – Adakah anda memerlukan jumlah jisim, atau hanya volum?
4. Keperluan Ketepatan – Seberapa kritikal ketepatan pengukuran?
5. Belanjawan dan Penyelenggaraan – Seimbangkan ketepatan dengan kos.
Apabila Menggunakan Alat Pengukur Aliran Volum:
• Anda mengukur cecair yang tidak boleh dimampatkan dengan ketumpatan stabil (contohnya, air).
• Anda memerlukan pemantauan aliran yang kos efektif.
• Anda ingin petunjuk aliran tempatan tanpa penukaran jisim.
Apabila Menggunakan Alat Pengukur Aliran Jisim:
• Anda berurusan dengan cecair yang boleh dimampatkan (gas, wap).
• Suhu atau tekanan berubah dengan ketara.
• Anda memerlukan keseimbangan jisim, dos kimia, atau pengukuran tenaga.

Contoh Dunia Sebenar

• Loji Rawatan Air: Gunakan alat pengukur aliran elektromagnetik untuk pengukuran volum kerana ketumpatan air adalah stabil.
• Minyak & Gas: Gunakan alat pengukur aliran jisim Coriolis untuk pemindahan penjagaan, kerana jisim adalah tetap tanpa mengira suhu.
• Sistem Udara Termampat: Gunakan alat pengukur aliran jisim terma untuk memantau penggunaan dan kebocoran.
• Industri Makanan: Gunakan alat pengukur aliran pemindahan positif atau alat pengukur aliran jisim cecair untuk cecair likat seperti sirap, madu, susu, jus, yang diukur berdasarkan volum.

Output dan Integrasi

Kedua-dua alat pengukur aliran volum dan jisim boleh memberikan isyarat digital seperti:
• Output arus 4–20 mA
• Output denyutan untuk penjumlahan
• KOMUNIKASI MODBUS RTU / HART / RS485 / PROFIBUS DP
Ini membolehkan integrasi yang mudah ke dalam sistem PLC atau SCADA, membolehkan pemantauan jarak jauh, log data, dan kawalan proses.

Kesimpulan

Memahami perbezaan antara kadar aliran volum dan jisim adalah penting untuk pengukuran aliran yang tepat dan pengoptimuman proses.
• Kadar aliran volum memberitahu anda berapa banyak ruang yang ditempati oleh cecair, sesuai untuk cecair stabil.
• Kadar aliran jisim memberitahu anda berapa banyak bahan yang bergerak, sesuai untuk gas atau keadaan yang berubah-ubah.
Setiap jenis alat pengukur aliran — sama ada elektromagnetik, turbin, Coriolis, atau termal — memenuhi keperluan tertentu. Pilihan yang tepat bergantung kepada jenis cecair anda, keadaan proses, dan tujuan pengukuran.
Dengan memilih teknologi alat pengukur aliran yang sesuai, industri boleh memastikan ketepatan, mengurangkan pembaziran, dan meningkatkan kecekapan — dari rawatan air hingga penyulingan minyak, dari dos kimia hingga pengagihan gas.
Memilih dengan bijak bermakna mengukur dengan lebih pintar, menjimatkan kos, dan memastikan operasi berada di bawah kawalan sepenuhnya.
