Meter aliran air hasil digital

Pengukur Aliran Air Terhasil – Pengukuran Tepat untuk Pengurusan Air Ladang Minyak

Dalam pengeluaran minyak dan gas, air terhasil adalah salah satu hasil sampingan terbesar. Ia ialah air yang keluar dari telaga bersama-sama dengan minyak mentah dan gas asli. Air ini sering mengandungi campuran air formasi, air suntikan, garam, titisan minyak, dan bahan kimia. Mengukur aliran air terhasil dengan tepat adalah penting untuk mengurus sumber, mematuhi peraturan alam sekitar, dan meningkatkan kecekapan operasi. Di sinilah pengukur aliran air terhasil menjadi instrumen penting dalam operasi ladang minyak.

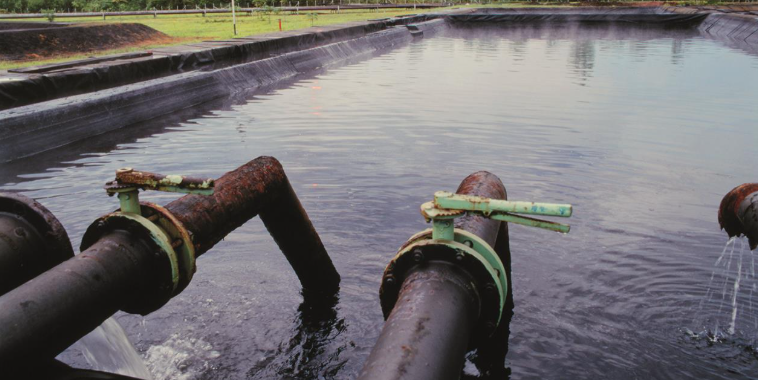

Air terhasil

Apakah Pengukur Aliran Air Terhasil?

Pengukur aliran air terhasil ialah peranti yang digunakan untuk mengukur jumlah air yang dipisahkan daripada aliran minyak dan gas semasa pengeluaran. Air ini sering dihantar untuk rawatan, suntikan semula, atau pelupusan. Dengan memasang pengukur aliran di titik-titik penting—seperti keluarannya pemisah, saluran rawatan, dan sistem suntikan semula—operator boleh memantau kadar pengeluaran air secara masa nyata.

Data yang dikumpul oleh pengukur aliran membantu jurutera ladang minyak memahami nisbah air-ke-minyak, mengesan kebocoran atau kehilangan proses, dan mengesahkan kecekapan pemisahan. Tanpa data aliran yang tepat, hampir mustahil untuk mengetahui berapa banyak air terhasil yang diurus setiap hari atau sejauh mana sistem pemisahan berfungsi dengan berkesan.

Kepentingan Mengukur Air Terhasil

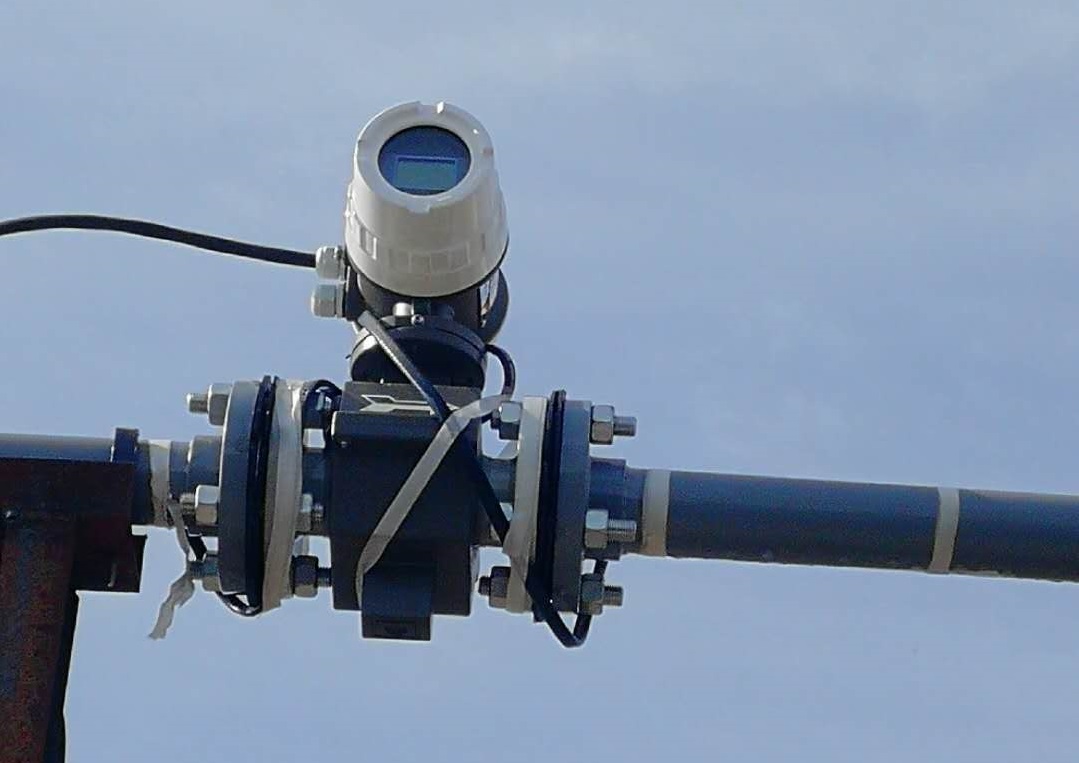

Pengukuran Aliran Air Terhasil

Air terhasil bukan sahaja hasil sampingan—ia mewakili bahagian penting operasi ladang minyak. Di banyak telaga matang, jumlah air terhasil boleh berkali-kali ganda daripada jumlah minyak. Memantau aliran air terhasil mempunyai beberapa faedah:

1. Kawalan proses: Pengukuran aliran memastikan pemisah, pam, dan sistem rawatan beroperasi dengan cekap.
2. Pematuhan alam sekitar: Peraturan sering memerlukan pelaporan tepat mengenai pelepasan air terhasil atau jumlah suntikan semula.
3. Pengurusan kos: Pemantauan yang betul membantu mengesan kehilangan atau kecurian, mengurangkan kos operasi.
4. Pengoptimuman pengeluaran: Dengan menjejak kadar air, operator boleh menilai prestasi telaga dan membuat keputusan pengeluaran yang tepat.

Walaubagaimanapun, mengukur air terhasil tidak semudah mengukur air bersih kerana komposisinya yang kompleks.

Cabaran dalam Mengukur Air Terhasil

Air terhasil sering mengandungi titisan minyak, pepejal tersuspensi, dan buih gas, menjadikannya cecair dua fasa atau pelbagai fasa. Ia juga boleh bersifat kakisan bergantung kepada kandungan garam dan kimia. Faktor-faktor ini menimbulkan beberapa cabaran:

• Variasi konduktiviti tinggi: Saliniti mempengaruhi sifat elektrik air, jadi kita memerlukan pengukur aliran cecair anti-kakisan.
• Kehadiran minyak dan gas: Menyebabkan bacaan tidak tepat untuk beberapa teknologi.
• Persekitaran kakisan: Memerlukan bahan tahan lama seperti keluli tahan karat 316L atau lapisan PTFE.
• Ketidakstabilan aliran: Fluktuasi tekanan dan suhu boleh menjejaskan ketepatan.

Oleh itu, pemilihan teknologi pengukur aliran yang betul bergantung kepada keadaan air terhasil dan persekitaran pemasangan.

Teknologi Pengukur Aliran Biasa untuk Air Terhasil

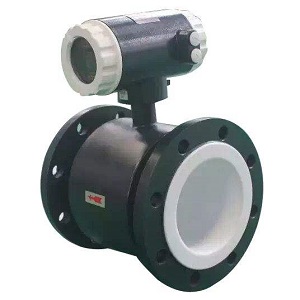

1. Pengukur Aliran Elektromagnetik

Pengukur aliran elektromagnetik (mag meter) banyak digunakan untuk mengukur cecair konduktif seperti air terhasil. Ia berfungsi berdasarkan hukum Faraday tentang induksi elektromagnetik, di mana pergerakan cecair konduktif melalui medan magnet menjana voltan yang sepadan dengan kadar aliran.

Kelebihan:

• Tiada bahagian bergerak – ideal untuk cecair kotor atau kakisan.
• Ketepatan tinggi untuk cecair konduktif.
• Sesuai untuk pelbagai saiz paip, termasuk keluarannya pemisah besar.
• Boleh mengendalikan air berasin tinggi dan mengandungi bahan kimia.

Keterbatasan:

• Tidak boleh mengukur cecair tidak konduktif (contoh: hidrokarbon).
• Prestasi boleh terjejas jika terdapat buih gas dalam jumlah besar.

Untuk air terhasil yang diproses atau dipisahkan, pengukur aliran elektromagnetik menawarkan penyelesaian kos efektif dan penyelenggaraan rendah.

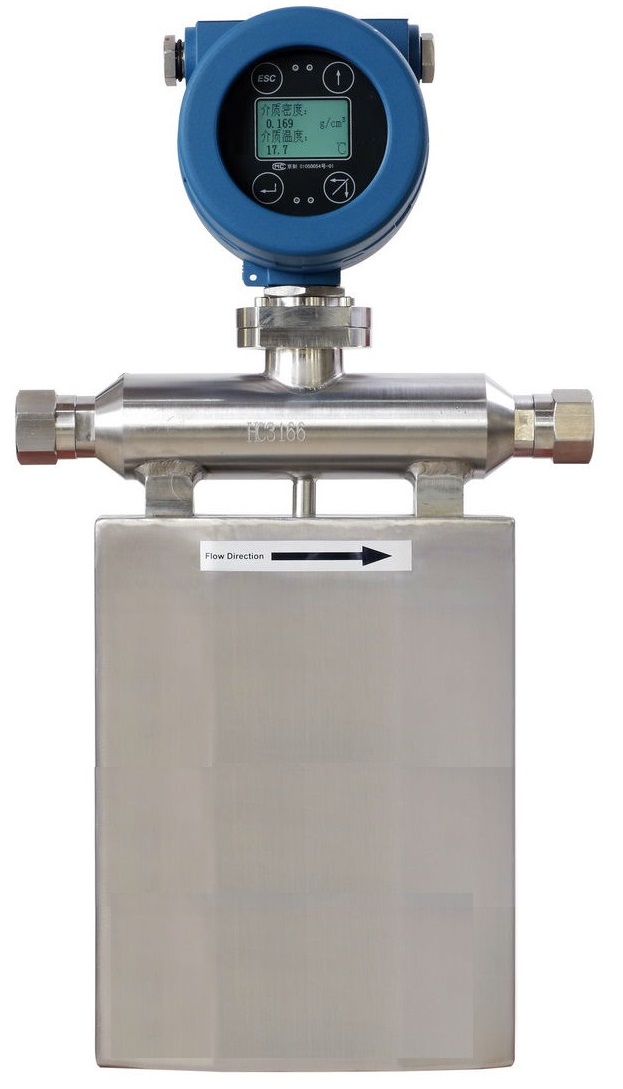

2. Pengukur Aliran Massa Coriolis

Pengukur aliran Coriolis mengukur aliran massa secara langsung dengan mengesan penyimpangan tiub bergetar semasa cecair melalui. Ia adalah salah satu teknologi paling tepat untuk air terhasil, terutamanya apabila maklumat ketumpatan juga diperlukan.

Kelebihan:

• Mengukur aliran massa, ketumpatan, dan suhu secara serentak.
• Ketepatan tinggi (biasanya ±0.1%–0.2%).
• Sesuai untuk cecair pelbagai fasa dengan fraksi gas atau minyak kecil.
• Tiada keperluan untuk penyamaan aliran atau laluan paip lurus.

Keterbatasan:

• Kos lebih tinggi berbanding jenis lain.
• Jatuh tekanan boleh lebih tinggi pada saiz paip besar.

Pengukur Coriolis paling sesuai untuk pemindahan penjagaan, kawalan proses, dan titik pengukuran aliran kritikal di mana ketepatan adalah penting.

3. Pengukur Aliran Ultrasonik Doppler

Apabila air terhasil mengandungi gas terperangkap, titisan minyak, atau pepejal, pengukur aliran ultrasonik Doppler boleh menjadi pilihan praktikal. Meter ini menghantar isyarat ultrasonik ke dalam cecair dan mengukur perubahan frekuensi (kesan Doppler) yang disebabkan oleh zarah atau buih yang bergerak bersama aliran.

Kelebihan:

• Pemasangan tanpa gangguan (jenis clamp-on tersedia).
• Boleh digunakan dengan air terhasil kotor, berudara, atau seperti slurry.
• Tiada penurunan tekanan kerana tiada sentuhan dengan cecair.
• Mudah dipasang dan diselenggara.

Keterbatasan:

• Ketepatan bergantung pada kepekatan dan konsistensi bahan tersuspensi.
• Tidak sesuai untuk air yang sangat bersih atau jernih; untuk air bersih, boleh pilih pengukur aliran ultrasonik masa transit.

Pengukur ultrasonik Doppler sesuai untuk air sisa, air terhasil dengan pepejal tersuspensi, dan pemantauan aliran sementara.

Memilih Pengukur Aliran Air Terhasil yang Tepat

Semasa memilih pengukur aliran untuk air terhasil, jurutera perlu mempertimbangkan beberapa faktor:

• Ciri-ciri cecair: Adakah air terhasil bersih, berminyak, atau penuh pepejal?
• Saiz dan bahan paip: Pastikan kesesuaian dengan reka bentuk meter.
• Tekanan dan suhu: Pilih meter yang mampu menahan keadaan proses.
• Lokasi pemasangan: Ketersediaan laluan paip lurus dan aksesibiliti.
• Output dan komunikasi: Banyak pengukur aliran digital menyokong 4–20 mA dan MODBUS RTU untuk integrasi dengan sistem SCADA.

Secara am:

• Untuk air terhasil bersih dan konduktif, gunakan pengukur aliran elektromagnetik.
• Untuk pengukuran massa tepat atau aliran pelbagai fasa, pilih pengukur aliran Coriolis.
• Untuk air terhasil kotor atau berudara, pilih pengukur aliran ultrasonik Doppler.

Kesimpulan

Pengukuran aliran air terhasil adalah bahagian penting dalam pengurusan ladang minyak moden. Data aliran yang tepat membantu syarikat menjejak pengeluaran, mengurus rawatan air, dan memenuhi tanggungjawab alam sekitar. Dengan memahami keadaan cecair dan memilih teknologi pengukur aliran yang betul—Elektromagnetik, Coriolis, atau Doppler Ultrasonik—operator boleh memastikan prestasi yang boleh dipercayai dan kualiti data yang konsisten.

Pemilihan pengukur aliran air terhasil yang sesuai bukan sahaja meningkatkan kecekapan, tetapi juga membantu mengurangkan risiko operasi, meminimumkan kehilangan, dan menyokong pengurusan air ladang minyak yang lestari.
