Pembangunan dan Penggunaan Meter Aliran Massa Coriolis

Abstrak: Artikel ini mengkaji secara ringkas proses pembangunan meter aliran jisim Coriolis, meringkaskan status pembangunan dan aplikasinya serta menunjukkan arah aliran pembangunannya.

Pengukuran aliran jisim langsung VS meter aliran isipadu

Pengukuran kadar aliran, suhu, dan tekanan bersama-sama membentuk tiga ukuran parameter utama dalam bidang pengukuran industri, antaranya pengukuran kadar aliran adalah yang paling kompleks dan memerlukan ketepatan yang paling tinggi. Pengukurannya yang ekonomi, boleh dipercayai dan selamat memainkan peranan penting dalam proses pengeluaran. Pada masa ini terdapat banyak jenis instrumen yang digunakan untuk pengukuran aliran, seperti meter aliran gear bujur, meter aliran tekanan berbeza, meter aliran elektromagnet, meter aliran turbin, meter aliran ultrasonik, dan lain-lain, yang kesemuanya tergolong dalam jenis meter aliran isipadu .

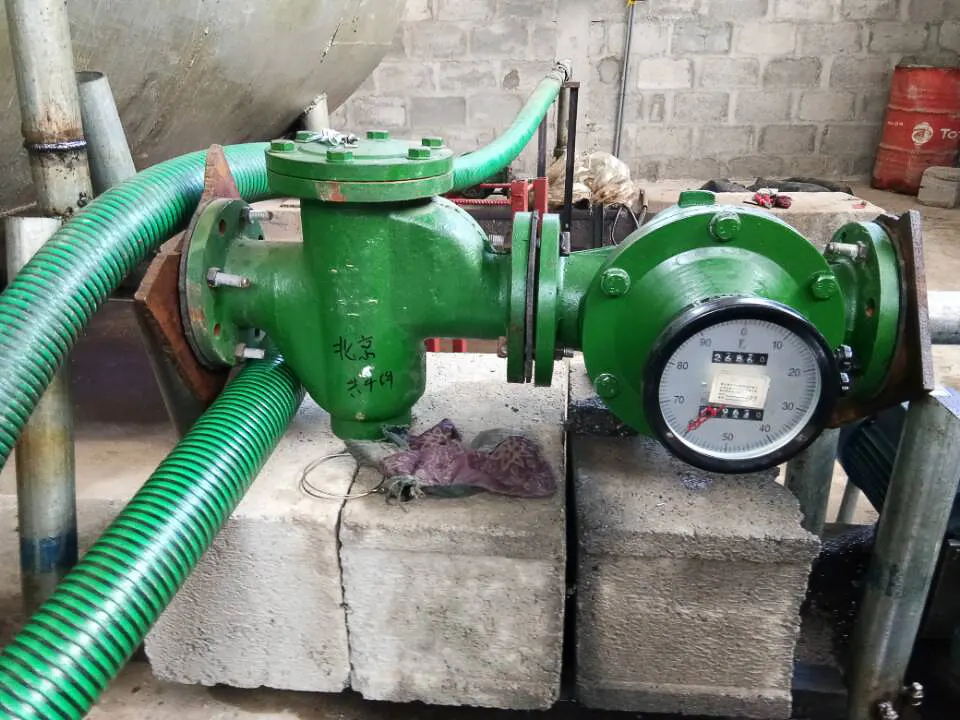

Volumetric flow measurement by oval gear flow meter
Pengukuran aliran isipadu dengan meter aliran gear bujur

Mengapa Industri Memerlukan Penyelesaian Pengukuran Aliran Jisim Terus

Dalam bidang pengeluaran perindustrian, disebabkan oleh sebab-sebab seperti keseimbangan bahan, keseimbangan haba, penyimpanan, dan perakaunan ekonomi, orang ramai lebih mengambil berat tentang mengukur jisim bendalir yang mengalir melaluinya. Walaupun meter aliran jisim tidak langsung boleh terdiri daripada meter aliran isipadu dan meter ketumpatan, strukturnya adalah kompleks dan dipengaruhi oleh tekanan dan suhu, mengakibatkan ralat pengukuran yang besar. Oleh itu, untuk masa yang lama, juruteknik metrologi berharap untuk membangunkan meter aliran jisim yang boleh mengukur secara langsung kadar aliran jisim cecair dalam saluran paip.

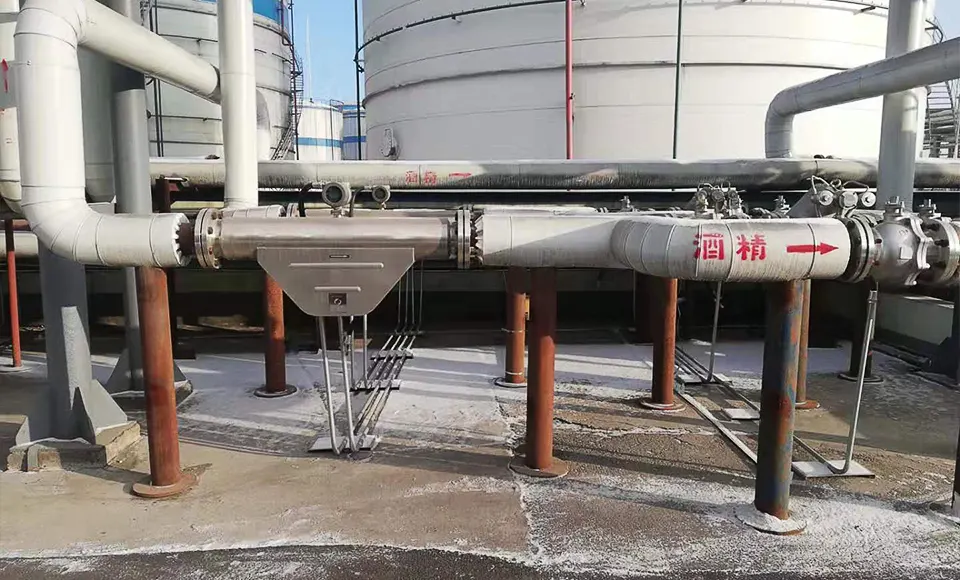

Coriolis mass flow measurement application
Pengukuran aliran jisim Coriolis tidak dipengaruhi oleh suhu, tekanan, kelikatan

Meter Aliran Coriolis lwn Ketepatan Meter Aliran Elektromagnet dan Turbin

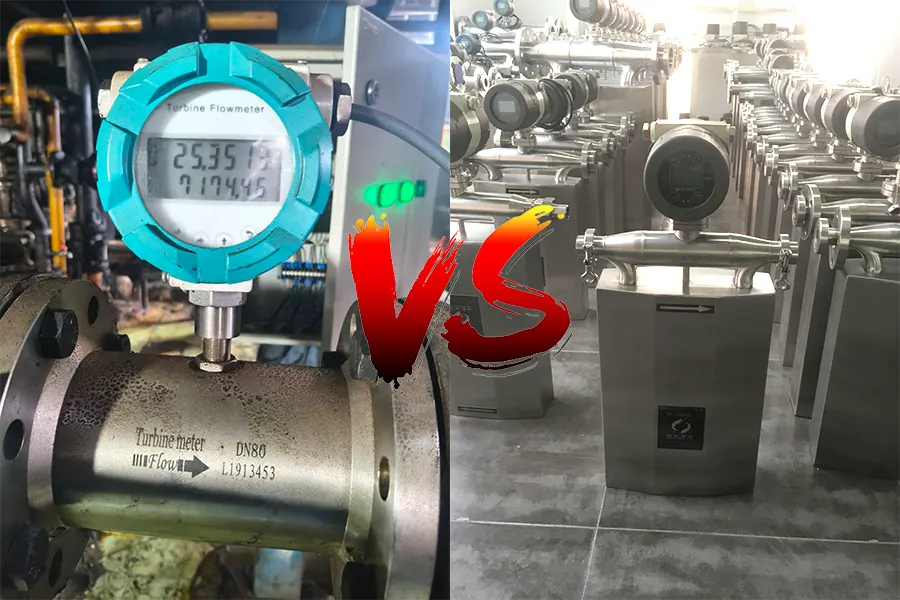

Coriolis Flow Meter vs Turbine Meter
Ketepatan meter aliran turbin tidak sebaik meter aliran jisim coriolis

Berbanding dengan teknologi lain seperti meter aliran elektromagnet atau turbin , meter aliran Coriolis memberikan ketepatan yang lebih tinggi dan pengukuran aliran jisim langsung .Meter aliran jisim Coriolis (selepas ini dirujuk sebagai meter aliran Coriolis) ialah jenis meter aliran jisim baharu yang dibangunkan oleh Micro Motion pada tahun 1977, yang berdasarkan prinsip aliran aliran jisim Coriolis mengikut kadar aliran bendalir jisim yang berkadar. gerakan. Ia boleh secara langsung dan tepat mengukur jisim bendalir dan mendapatkan nilai ketumpatan bendalir pada masa yang sama. Ia kini merupakan salah satu meter aliran yang paling pesat membangun. Selepas bertahun-tahun pembangunan, jenis meter aliran jisim baharu ini telah meningkatkan prestasi pengukurannya dan telah menjadi peneraju dalam pengukuran aliran.
Artikel berkaitan: [ Coriolis vs Meter aliran magnet ]

Prinsip Kerja dan Formula Meter Aliran Jisim Daya Coriolis

Prinsip asas operasi meter alir Coriolis ialah daya Coriolis. Pada cakera yang berputar pada halaju sudut ω, terdapat jisim m. Titik bergerak pada kelajuan v, dan pada ketika ini, zarah akan mengalami daya inersia rekaan

Fungsi Fc, saiznya ialah:

Fc=2mωv
Dalam formula:
Fc ialah daya Coriolis;
M ialah jisim zarah yang diukur;
ω ialah halaju sudut;
V ialah halaju jejari dalam sistem berputar atau berayun.

U-Tube Coriolis Flow Meter Getaran dan Pengukuran Tork


Daya Fc ialah daya Coriolis, yang berserenjang dengan satah yang ditentukan oleh ω dan v. Mengambil meter aliran jisim tiub-U biasa sebagai contoh, tiub-U bergetar secara seragam pada frekuensi 80Hz di bawah tindakan pemacu elektronik. Disebabkan kehadiran daya Coriolis, bendalir mengalir dalam arah yang bertentangan pada kedua-dua belah tiub-U, dan daya Coriolis yang terhasil bertindak dalam arah yang bertentangan pada dinding tiub, seperti yang ditunjukkan dalam Rajah 1. Disebabkan oleh arah bertentangan daya yang bertindak pada tiub selari pada kedua-dua belah, tiub berbentuk U adalah tertakluk kepada tiub berbentuk U yang bergetar M. ke atas dan ke bawah, ia kelihatan dipintal secara bergilir-gilir dari sisi, seperti yang ditunjukkan dalam Rajah 2.

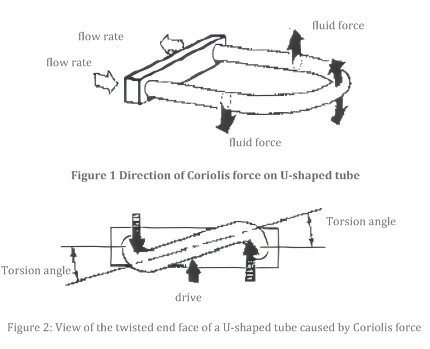

Coriolis Force Mass Flow Meter Working Principle


Coriolis Flow Meter Sudut Kilasan dan Kaedah Pengiraan Perbezaan Masa


Tork M adalah berkadar dengan FC, dan FC adalah berkadar dengan mv. Oleh itu, selagi sudut kilasan θ tiub berbentuk U diukur dan tork M dikira, nilai kadar aliran jisim m boleh diperolehi. Oleh kerana kesukaran untuk mengukur sudut kilasan θ dengan tepat, hubungan antara sudut θ dan perbezaan masa Δ t antara paip lurus selari yang melalui titik keseimbangan pusat di kedua-dua hujung tiub berbentuk U boleh digunakan untuk mencapai ukuran sudut θ, dengan itu merealisasikan pengukuran kadar aliran jisim.

Pasaran Global Coriolis Flow Meter

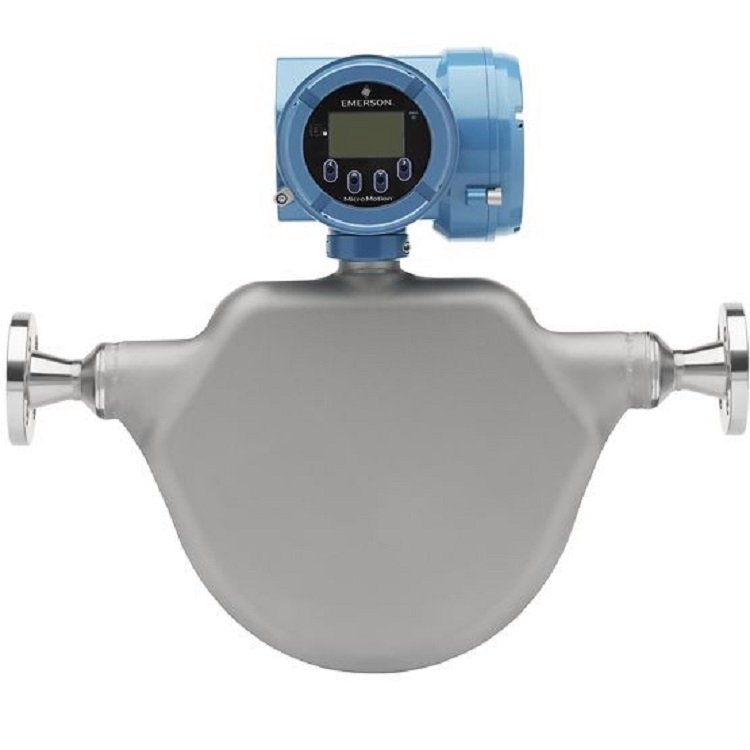

Micromotion Coriolis flow meter from Rosemount
Meter aliran Micromotion Coriolis dari Rosemount

Pengilang wakil meter aliran Koch asing ialah Rosemount dan E+H, dengan bahagian pasaran masing-masing sebanyak 65% dan 25%. Walaupun meter aliran Coriolis hanya memasuki pasaran pada awal 1980-an, ia secara beransur-ansur menjadi produk dominan meter aliran, dengan sentiasa meningkatkan penunjuk prestasi teknikal dan tahap kecerdasan. Pakar berwibawa telah mengulas bahawa meter alir Coriolis akan menggantikan jenis meter alir jisim lain dan meter alir isipadu tertentu sebagai teknologi arus perdana untuk pengukuran aliran.

Coriolis Flow Meter Kadar Pertumbuhan Pasaran dan Perangkaan Jualan 1991-2004

Fakta jualan pasaran juga membuktikan perkara ini: banyak meter aliran tradisional mengalami penurunan ketara dalam bahagian pasaran, manakala hanya meter aliran Koch berkembang pada kadar pertumbuhan tahunan purata sebanyak 16%. Menurut statistik, anggaran kapasiti terpasang di seluruh dunia ialah 110000 hingga 130000 unit pada tahun 1991. Pada tahun 1995, jualan global meter aliran berjumlah 3 bilion dolar AS, yang mana meter aliran Coriolis menyumbang 235 juta dolar AS, kira-kira 8%. Dalam tempoh lima tahun yang lalu, purata hasil jualan tahunan pelbagai meter aliran di seluruh dunia ialah 2.2 bilion dolar AS, di mana bahagian meter aliran Coriolis ialah 420 juta dolar AS, menyumbang 19%, manakala jenis meter aliran lain menyumbang kurang daripada 8%.

Automasi Perindustrian dan Trend Penyelidikan Teknologi Meter Aliran Coriolis

Tetapi dengan peningkatan permintaan untuk teknologi pengesanan dan pemprosesan maklumat automatik dalam pengeluaran perindustrian, parameter dan situasi industri yang tidak dapat diukur kerana kerumitan dan kesukaran cecair kini telah mengemukakan keperluan pemantauan dan pengukuran untuk kadar aliran jisim. Oleh itu, negara seperti Amerika Syarikat, Jerman, United Kingdom dan Jepun sedang menjalankan penyelidikan teknologi ke atas meter aliran Coriolis baharu. Disebabkan prospek pasaran yang luas dan keuntungan yang tinggi bagi instrumen baharu ini, negara telah melabur dengan banyak dan bersemangat untuk merebut kemuncak teknologi ini.

Status Pembangunan meter aliran Coriolis China

China bermula agak lewat dalam penyelidikan dan penggunaan meter aliran Coriolis. Sejak pertengahan 1980-an, meter aliran Coriolis telah digunakan dalam beberapa set peralatan lengkap yang diimport. Menjelang tahun 1992, kira-kira 2000 unit telah digunakan, terutamanya dalam industri petroleum dan kimia. Dalam tahun-tahun kebelakangan ini, dengan pemahaman yang semakin meningkat tentang meter aliran Coriolis, bilangan meter aliran Coriolis yang dipasang di China terus meningkat, dan skop aplikasinya menjadi lebih meluas. Walau bagaimanapun, sebahagian besar daripada mereka diimport dari luar negara.

Meter alir coriolis siri SH-CMF dan SH-CMD daripada silverinstruments.com mempunyai pengalaman pengeluaran hampir 40 tahun. Kami berusaha untuk mencapai kecemerlangan dalam proses pengeluaran dan pengalaman aplikasi selama 40 tahun telah membolehkan meter aliran kualiti kami mempunyai aplikasi yang stabil dan cemerlang dalam pelbagai industri. Untuk beberapa aplikasi industri khas, kami telah membuat penemuan, seperti meter aliran Coriolis tekanan tinggi sebanyak 1000 bar, suhu ultra-rendah -260 darjah Celsius, meter aliran Coriolis suhu ultra tinggi sebanyak 400 darjah Celsius, dan bahan pengesan aliran jisim khas seperti tantalum dan titanium. Monel dan lain-lain, kita semua telah mencapai kejayaan teknologi.

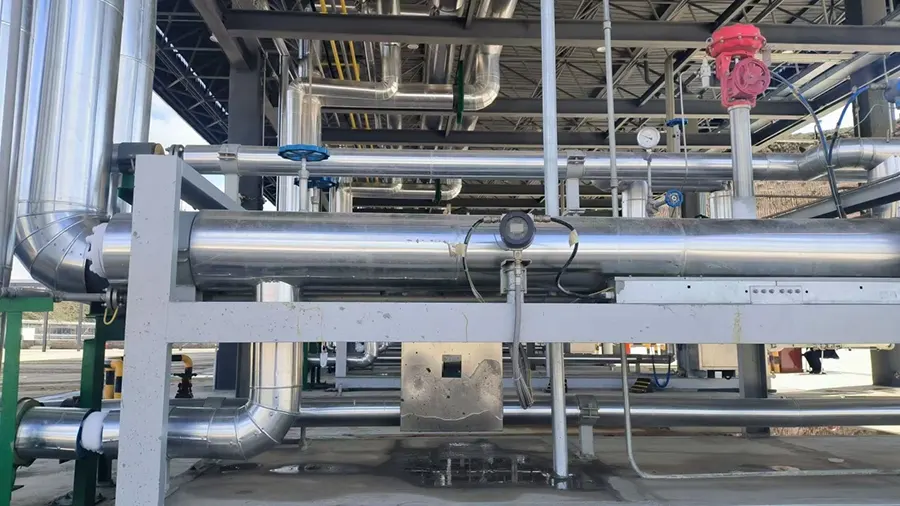

silverinstruments Cryogenic flow meter for LNG measurement
Meter aliran kriogenik untuk pengukuran LNG daripada silverinstruments.com

Artikel berkaitan: [ Pembangunan meter aliran Coriolis China ]

Meter Aliran Jisim Gas Diameter Kecil dalam Industri Kimia Cina

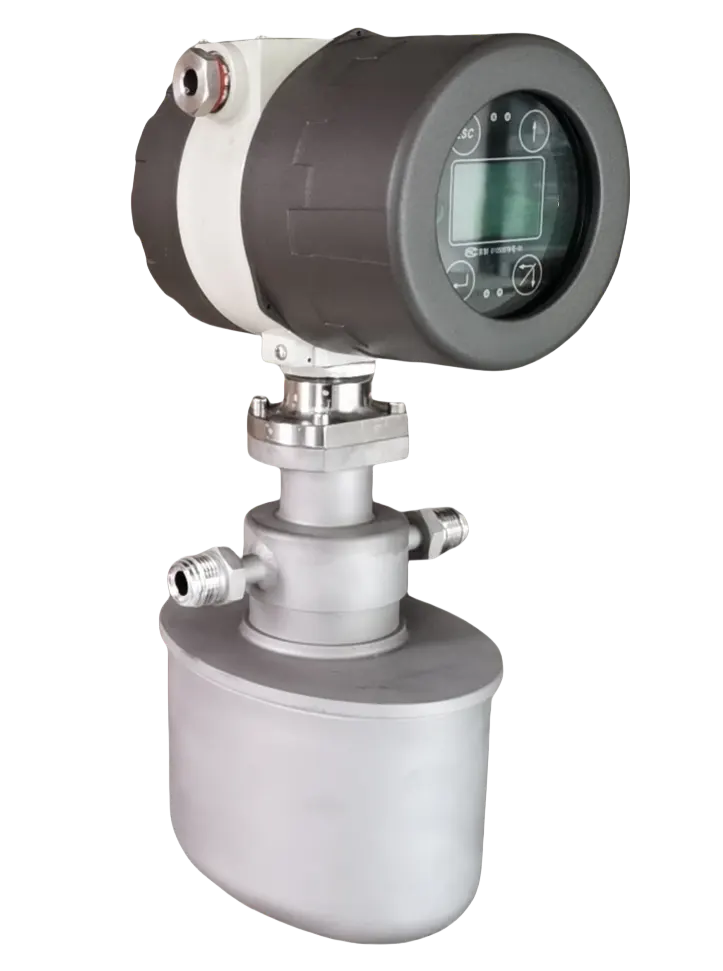

DN1mm Coriolis flow meter
Meter aliran jisim gas bersaiz kecil dipasang secara meluas di China, terutamanya digunakan dalam peralatan eksperimen bersaiz kecil dan sederhana, peranti analisis dan pengesanan dalam talian, dan pengeluaran industri semikonduktor dalam industri kimia dan petrokimia. Meter aliran jisim gas saiz besar digunakan terutamanya untuk mengukur gas asli dan gas arang batu. Walaupun kuantitinya tidak besar, prospeknya menjanjikan. Dalam beberapa tahun kebelakangan ini, pembangunan meter aliran jisim gas kecil dan sederhana di China telah berkembang pesat. Mengambil 1999 sebagai contoh, sejumlah 2785 unit telah dipasang di China, termasuk 2150 unit yang dikeluarkan dalam negara (terutamanya daripada pengeluar seperti Institut Penyelidikan Kimia Beijing Kementerian Industri Kimia, Kilang Instrumen Jianzhong dan Syarikat Shengye), dan instrumen yang diimport terutamanya daripada syarikat seperti Brooks UN. Disebabkan oleh pengehadan peranti penentukuran, pada masa ini terdapat sangat sedikit pengeluar meter aliran jisim gas berdiameter besar di China, tetapi silverinstruments.com boleh menawarkan meter aliran jisim Coriolis maksimum 12” yang boleh mengukur aliran sekitar 918 lb/s.

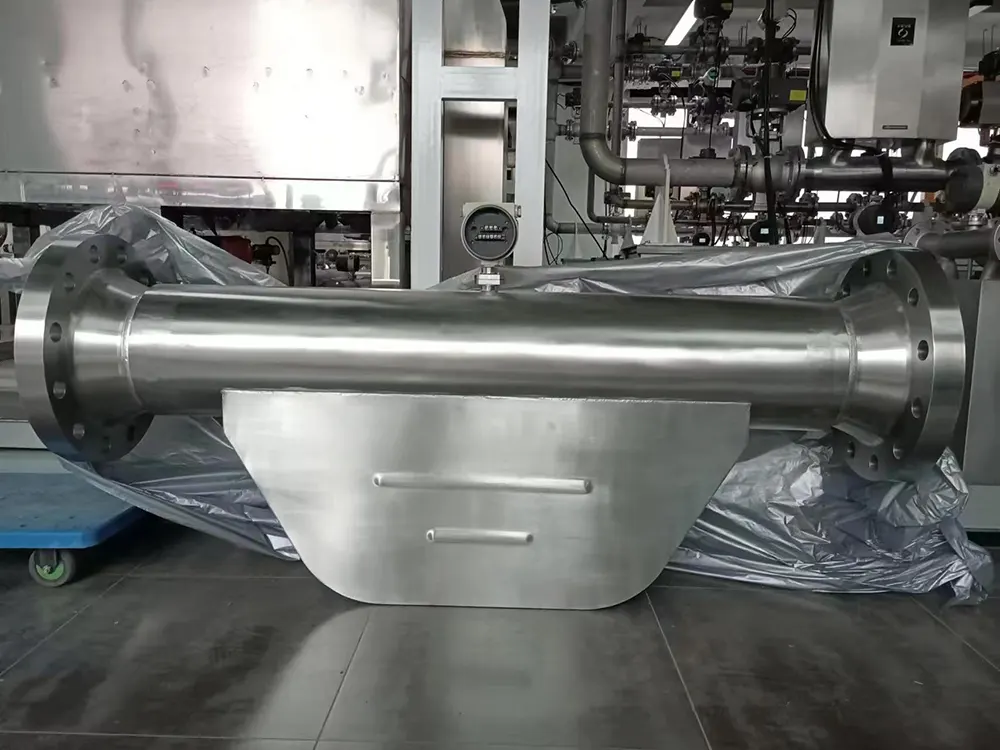

12inch Coriolis flow meter
Meter aliran Coriolis 12” daripada silverinstruments.com

Cabaran Pembangunan Meter Aliran Jisim Cecair Cina dan Pertumbuhan Pasaran

Disebabkan oleh kesukaran teknikal yang tinggi dan kitaran faedah yang panjang, kemajuan meter aliran jisim cecair adalah agak perlahan. Walaupun banyak institusi penyelidikan dan universiti telah menjalankan pembangunan produk ini, bilangan pengeluar sangat terhad dan pengeluarannya tidak besar (terutamanya termasuk Institut Penyelidikan Kimia Beijing Kementerian Industri Kimia, Kilang Instrumen Shanxi Taihang, dll.), terutamanya bergantung pada import, tetapi permintaan semakin meningkat dari tahun ke tahun.

Micro Motion Coriolis Flow Meter Pertumbuhan Jualan di China 1992-2004

Menurut data daripada Syarikat Micro Motion (MM) di Amerika Syarikat, jumlah jualan syarikat di China ialah 600 unit pada tahun 1992, dengan jumlah jualan sebanyak 1000 unit pada tahun 1992. Menjelang tahun 1997, kuantiti dipasang meter aliran Coriolis adalah kira-kira 3500-4500 unit, dan sebanyak 2000 unit, dan sebanyak 2000 unit. Instrumen ini digunakan secara meluas dalam pengukuran dan kawalan petrokimia, kimia, bahan binaan kilang kaca, dan tanur industri.

Perbandingan Prestasi Meter Aliran Coriolis Cina lwn Antarabangsa

Walaupun pengeluaran meter aliran jisim cecair sangat sukar, kami kini telah membuat penemuan teknologi tertentu. Menurut perbandingan pensampelan yang dijalankan oleh jabatan metrologi kebangsaan pada tahun 2004 ke atas produk yang dikeluarkan oleh Syarikat MM, Syarikat E+H, dan Institut Penyelidikan Kimia Beijing Kementerian Industri Kimia, keputusan menunjukkan bahawa penunjuk teknikal dan prestasi ketiga-tiga produk pada asasnya adalah setara.

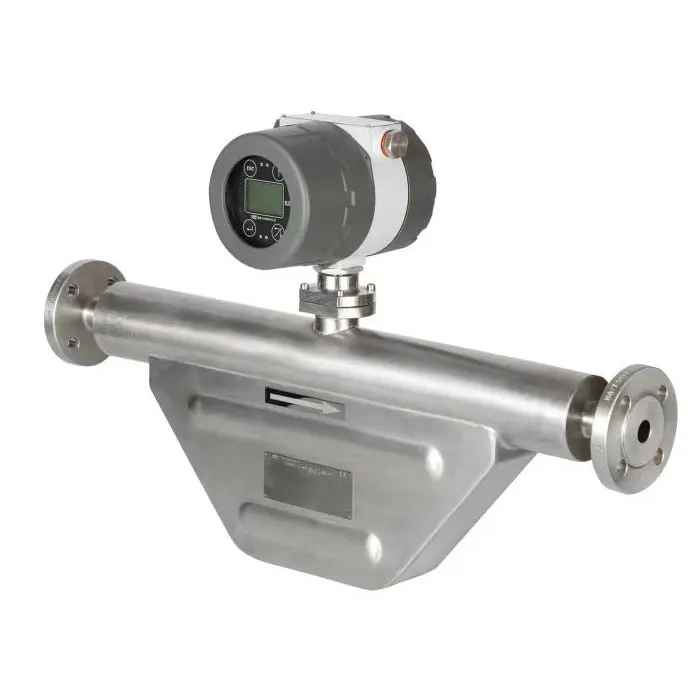

Chinese vs International Coriolis Flow Meter
Beberapa meter aliran Coriolis keluaran China mempunyai prestasi tinggi sebagai jenama antarabangsa.

Aplikasi Meter Aliran Massa Coriolis Merentasi Pelbagai Industri

Disebabkan ketepatannya yang tinggi, rintangan haus, julat sederhana ukuran lebar dan pengukuran berbilang parameter, meter aliran jisim Coriolis telah digunakan secara meluas dalam industri seperti petroleum, kimia, aeroangkasa, kuasa, pembuatan kertas, makanan dan farmaseutikal.

Pengukuran Buburan TiO2 dalam Industri Kertas Menggunakan Coriolis Flow Meter

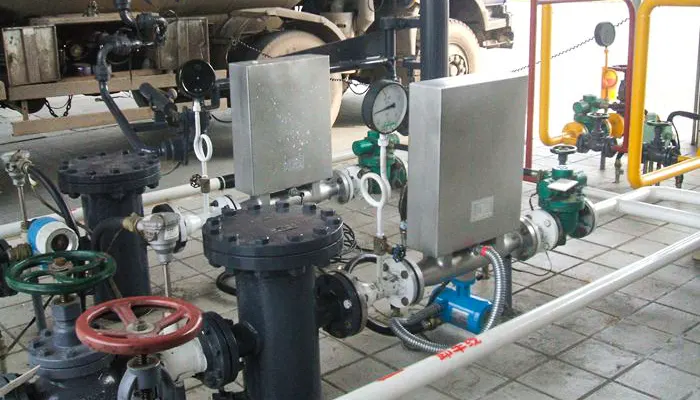

Coriolis flow meter for slurry measurement
Meter aliran Coriolis untuk pengukuran buburan

TiO2, yang digunakan untuk melaraskan kelegapan dan kecerahan kertas canggih dalam pengeluaran pembuatan kertas, adalah bahan yang sangat mahal. Ia ditambah sebagai buburan terampai dalam air dan biasanya diukur oleh meter aliran elektromagnet untuk mengukur kadar aliran. Banyak faktor boleh menyebabkan perubahan dalam kandungan serbuk TiO2 dalam saluran paip, dan pengendali mesti menambah TiO2 yang berlebihan untuk memenuhi keperluan kecerahan dan kelegapan minimum kertas. Penggunaan meter aliran Coriolis dapat menyelesaikan masalah kawalan kandungan TiO2, memastikan kualiti produk tanpa membazir bahan dan meningkatkan faedah ekonomi.

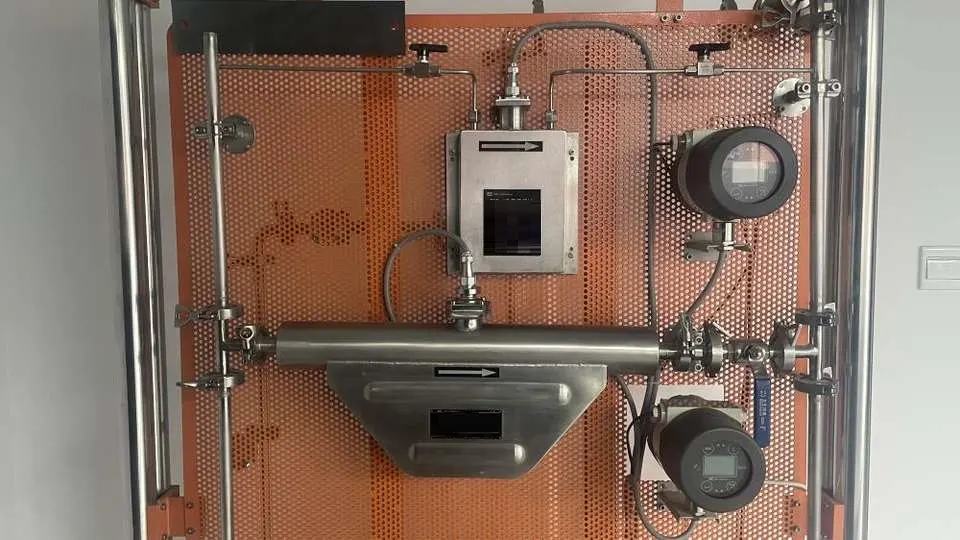

Dual Coriolis Flow Meters
Sistem Kawalan Campuran Kimia Dua Komponen dengan Meter Aliran Dwi Coriolis

Pengukuran aliran resin dan pengeras

Dalam industri kimia, banyak proses memerlukan kawalan berterusan dua komponen yang dicampur dalam nisbah tetap, seperti pencampuran resin dan pengeras. Dua meter aliran Coriolis dipilih dalam sistem kawalan, dan dua penukar digunakan untuk mengawal pam pengawalan kelajuan kedua-dua komponen masing-masing. Penukar mempunyai pengawal selia PID, dan keseluruhan sistem melaksanakan kawalan nisbah kedua-dua komponen.

Meter Aliran Coriolis dalam Pengeluaran Polipropilena dengan Pemangkin Pepejal

Semasa proses pengeluaran polipropilena, turbin atau meter aliran isipadu terdedah kepada kerosakan akibat penggunaan pemangkin pepejal; Oleh kerana sifat pelarut yang tidak konduktif, meter aliran elektromagnet juga tidak sesuai; Bahan tambahan yang dipanaskan hingga 100-150 ℃ juga akan membentuk salutan pada penderia tekanan berbeza akibat perubahan suhu, menjejaskan ketepatan pengukuran, dan kadar aliran bahan tambahan akan menjejaskan kualiti produk secara langsung. Penggunaan meter aliran Coriolis tidak dihadkan oleh pelbagai faktor yang dinyatakan di atas, dan mencapai ukuran yang tepat.

Aplikasi Meter Aliran Coriolis dalam Pengeluaran Bir dan Wiski

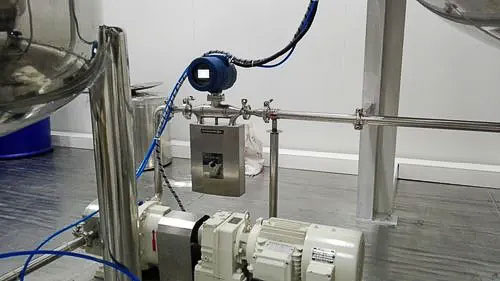

Mass flow meter used in liquor industry
Meter aliran jisim digunakan dalam industri minuman keras

Dalam proses pengeluaran bir, gula dan air perlu dicampur, dan meter aliran Coriolis digunakan. Keluaran ketumpatan boleh memberitahu pengendali tahap pembubaran gula. Setelah keluaran ketumpatan stabil, ia membuktikan bahawa pembubaran adalah seragam, dan kumpulan serta kualiti boleh dikawal dengan berkesan. Digunakan untuk mengawal peratusan kanji dalam proses pengeluaran wiski dan minuman beralkohol lain untuk menjimatkan masa penyulingan, meningkatkan pengeluaran, dan meningkatkan kecekapan keseluruhan proses pembuatan.
Aplikasi meter aliran Coriolis lain yang berkaitan



Coriolis Flow Meter Kelebihan dan Had dalam Aplikasi Perindustrian

Prinsip meter aliran Coriolis menentukan kelebihannya yang luar biasa seperti ketepatan yang tinggi dan julat ukuran yang besar, tetapi ia juga mempunyai kelemahan seperti kehilangan tekanan tinggi, keperluan yang tinggi untuk proses pembuatan dan pemasangan, dan kerentanan kepada getaran luaran. Dalam dekad yang lalu, tahap teknologi meter aliran Coriolis telah bertambah baik, dan skop aplikasinya telah menjadi semakin meluas. Ia boleh diramalkan bahawa meter aliran Coriolis akan mempunyai pembangunan yang lebih pantas pada masa hadapan.

Trend Pembangunan Masa Depan Teknologi Coriolis Mass Flow Meter

Daripada status semasa penyelidikan dan aplikasi meter aliran Coriolis, arah pembangunan utamanya ialah:

Pembangunan Meter Aliran Coriolis Diameter Besar untuk Aplikasi Perindustrian

Pembangunan meter aliran jisim siri (diameter besar) baharu. Untuk mengembangkan bidang aplikasi instrumen, pelbagai syarikat telah membangunkan produk berkaliber besar, malah ultra besar berkaliber berdasarkan produk bersaiz kecil dan sederhana asal untuk memenuhi keperluan pengguna yang berbeza.

Meter Aliran Coriolis Berbilang Parameter: Aliran Jisim dan Pengukuran Ketumpatan

Membangunkan pendekatan serba boleh kepada satu jadual. Meter aliran Coriolis digunakan terutamanya untuk mengukur kadar aliran jisim cecair, tetapi mengikut prinsipnya, ia juga boleh mengukur ketumpatan cecair. Meter ini juga boleh digunakan untuk mengukur kadar aliran jisim gas yang mengalir di bawah tekanan tinggi kerana ketumpatannya yang meningkat. Meter aliran Coriolis dari silverinstruments.com boleh mengukur ketumpatan cecair.

Analisis Ralat Pembuatan dan Pemasangan Meter Aliran Coriolis

Menganalisis kesan dan perhubungan berangka bagi ralat pengilangan dan pemasangan pada meter alir Coriolis, untuk melonggarkan keperluan bagi ketepatan pembuatan dan pemasangan dalam julat ralat pengukuran yang dibenarkan dan mengurangkan kesukaran proses pembuatan dan pemasangan.

Meter Aliran Coriolis untuk Aplikasi Bendalir Berketumpatan Rendah dan Dua Fasa

Kembangkan lagi aplikasi meter aliran Coriolis untuk membolehkan pengukuran aliran gas berketumpatan rendah dan cecair dua fasa gas-cecair.
