Meter aliran kriogenik I inci bermaksud: meter aliran dengan saiz DN25 (satu inci) untuk mengukur media dengan tepat pada aplikasi suhu ultra-rendah tolak 273 °C.

Dalam bidang pengukuran perindustrian, apabila suhu jatuh secara mendadak kepada tolak 273 darjah Celsius dalam persekitaran yang sangat sejuk, meter aliran biasa sering tidak berdaya, Sebagai contoh, meter aliran turbin cecair hanya boleh mengukur cecair pada suhu minimum -20 darjah Celsius. Pada ketika ini, meter aliran suhu ultra rendah Coriolis 1 inci menjadi alat pilihan untuk jurutera. Peranti ini, yang menggunakan prinsip pengukuran lanjutan, boleh mengekalkan operasi yang stabil dalam keadaan yang melampau di mana kebanyakan instrumen akan membeku.

Mengapa memilih prinsip Coriolis untuk mengukur media suhu ultra-rendah?

Meter aliran Coriolis berfungsi dengan mengukur daya Coriolis yang dijana oleh bendalir dalam tiub bergetar, yang bebas daripada suhu bendalir, menjadikannya pilihan ideal untuk pengukuran suhu ultra-rendah.

Cara meter aliran kriogenik 1 inci berfungsi

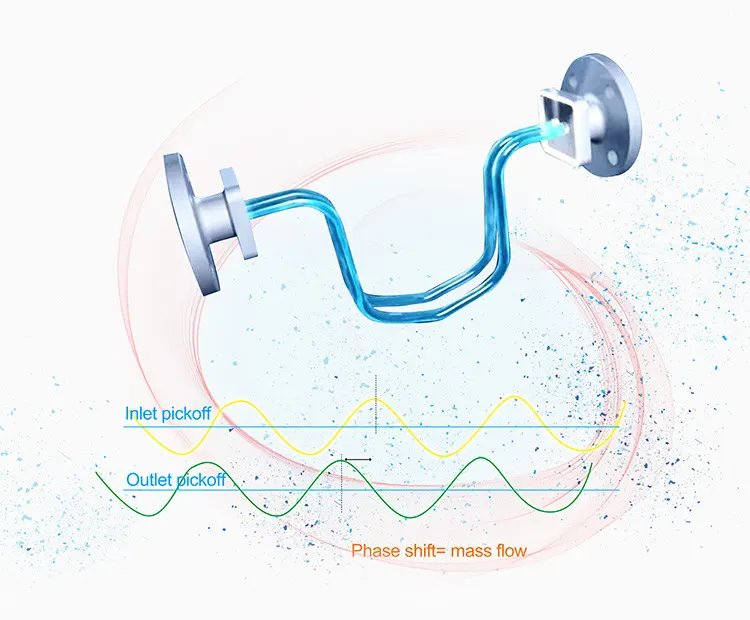

Apabila nitrogen cecair, metana cecair dan media lain mengalir melalui tiub pengukur bergetar, tahap herotan tiub adalah berkadar dengan kadar aliran jisim, manakala frekuensi getaran mencerminkan ketumpatan bendalir. Keupayaan pengukuran dwi ini membolehkan meter alir Coriolis bukan sahaja mengukur kadar aliran, tetapi juga memantau ketumpatan dan suhu sederhana secara serentak.

Media suhu ultra rendah yang manakah memerlukan meter alir khas ini?

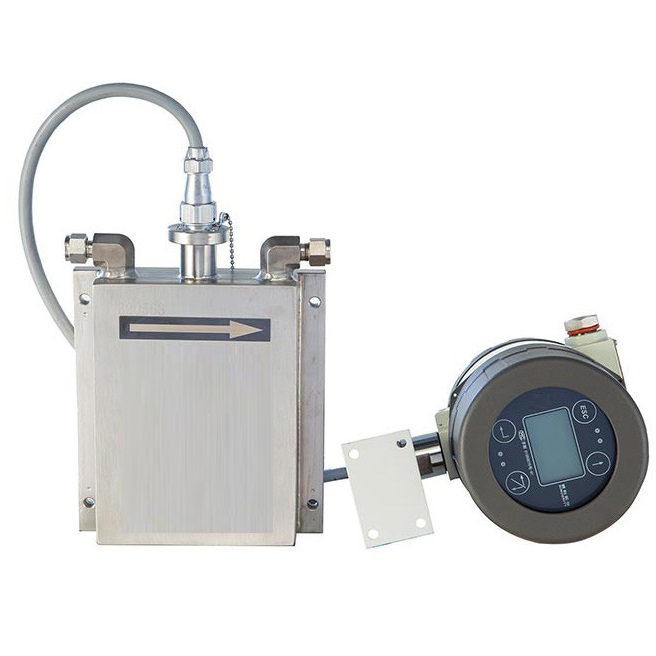

Meter aliran suhu ultra rendah Coriolis 1 inci biasanya digunakan untuk mengukur media berikut:

-Gas Asli Cecair (LNG): Komponen utama ialah metana cecair (LCH4), iaitu kira-kira -162 °C dan digunakan untuk penyimpanan dan pengangkutan tenaga
-Metana cecair (LCH4): -161.5 °C, digunakan sebagai bahan api bersih dan bahan mentah kimia
-Nitrogen cecair (LN2): -196 °C, digunakan dalam pembekuan makanan, perubatan dan aplikasi perindustrian
-Oksigen Cecair (LOX): -183 °C, digunakan dalam bidang perubatan dan aeroangkasa
-Argon cecair: -186 °C, perlindungan kimpalan dan kegunaan makmal
-Cecair karbon dioksida: -78.5 °C, pemprosesan makanan dan sistem pemadam api
-Cecair Hidrogen: -253 °C, Bahan Api Aeroangkasa dan Penyelidikan Tenaga Baharu

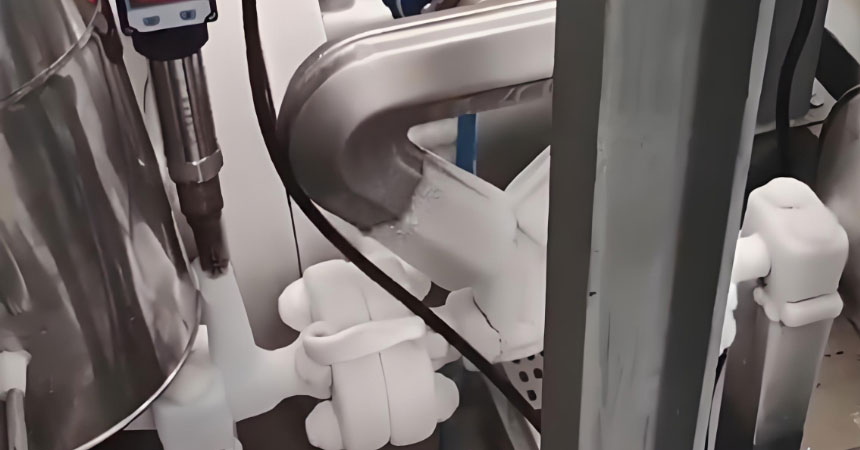

Media kriogenik ini digunakan secara meluas dalam bidang seperti peralatan pengasingan udara, stesen mengisi bahan api LNG, sistem penyimpanan dan pengangkutan metana, makmal suhu rendah, pembuatan semikonduktor, sistem bahan api aeroangkasa dan bahan kimia khusus. Sebagai contoh, di stesen mengisi minyak LNG, meter aliran suhu ultra-rendah 1 inci boleh memenuhi keperluan pengukuran aliran metana cecair tanpa menyebabkan kehilangan tekanan saluran paip yang berlebihan.

Parameter teknikal utama meter aliran suhu ultra rendah

Meter aliran suhu ultra-rendah Coriolis 1 inci biasa biasanya mempunyai penunjuk prestasi berikut:

- Julat aliran untuk DN25 (1 inci) meter aliran Coriolis: 13 t/j, 7.96 lb/s, 217 kg/min,
- Julat suhu: -273°C hingga+450°C (reka bentuk khas boleh mencapai suhu yang lebih rendah)
- Penarafan tekanan: antara ANSI 150 # hingga 1500 #, bergantung pada keperluan aplikasi, boleh dijadikan meter aliran tekanan tinggi , seperti 1000 psi, 10000 psi penarafan tekanan.
- Tahap ketepatan: Kadar aliran jisim ± 0.1%~0.5%, ukuran ketumpatan ± 0.0005 g/cm ³
- Pemilihan bahan : Keluli tahan karat 316L adalah bahan utama, dan rawatan pengedap khas diperlukan untuk aplikasi metana cecair. Terdapat juga bahan untuk dipilih untuk bahan bahagian basah penderia suhu ultra rendah 1 inci, seperti Hastelloy, aloi nikel tinggi, aloi titanium, bahan tantalum, dll.
- Tahap perlindungan: biasanya IP67, versi kalis letupan pilihan (terutamanya penting untuk pengukuran metana), silverinstruments.com mempunyai cecair kriogenik DN25 yang diperakui ATEX.
- Isyarat output O : 4-20mA, nadi, MODBUS, HART, Profibuds-DP dll
- Keperluan Kuasa: 24VDC atau 220VAC

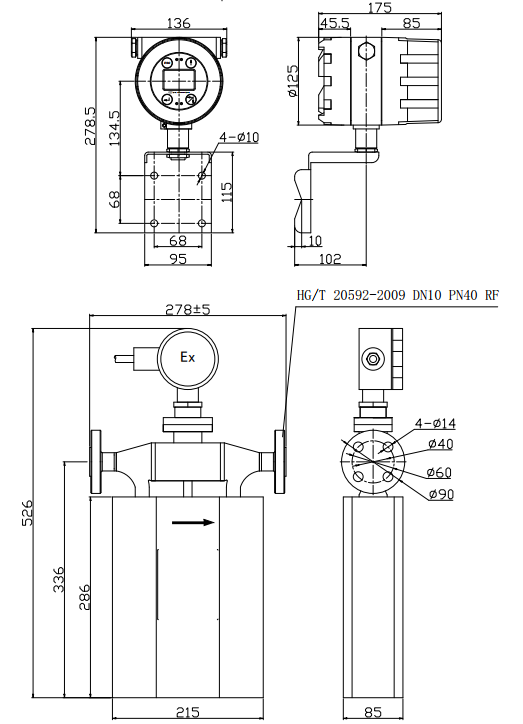

- Lukisan untuk meter aliran suhu ultra-rendah 1 inci

Perlu diingat bahawa model yang digunakan untuk pengukuran metana cecair memberi perhatian khusus kepada keselamatan kalis letupan (meter aliran jisim diperakui ATEX) dan prestasi pengedap. Tiub pengukur akan menggunakan reka bentuk berdinding nipis untuk meningkatkan kepekaan, dan keseluruhan bahagian sensor akan mempunyai lapisan penebat vakum untuk menghalang haba luaran daripada masuk.

Dengan pembangunan tenaga bersih dan teknologi canggih, permintaan untuk pengukuran aliran suhu ultra-rendah terus berkembang. Meter aliran suhu ultra-rendah Coriolis 1 inci menjadi konfigurasi standard dalam aplikasi yang menuntut ini kerana ketepatan dan kebolehpercayaannya yang sangat baik. Sama ada memastikan pengisian bahan api cecair metana dengan tepat atau memastikan pengukuran bahan dorong oksigen cecair untuk roket, pakar pengukuran "tidak takut sejuk" ini memainkan peranan penting secara senyap.
