Mengapa Meter Aliran Elektromagnet Sesuai untuk Pengukuran Penyelesaian Vanadium
Jika anda bekerja dengan penyelesaian vanadium—seperti yang digunakan dalam bateri aliran, pemprosesan kimia atau perlombongan—anda tahu cecair ini boleh menjadi rumit. Ia selalunya berasid, menghakis dan penuh dengan ion logam.
Sebagai contoh, kami menggunakan
meter aliran turbin cecair dan
meter aliran vorteks untuk mengukur larutan Vanadium. Rotor turbin cecair dan probe jalan vorteks diperbuat daripada logam dan cepat terhakis oleh larutan Vanadium.
Mengukur kadar alirannya dengan tepat tanpa merosakkan peralatan? Itu satu cabaran. Di sinilah meter aliran elektromagnet (
mag meter ) bersinar. Mari kita pecahkan mengapa mereka menjadi pilihan utama untuk penyelesaian vanadium.
Bagaimanakah meter mag berfungsi untuk pengukuran aliran vanadium?
Meter Mag menggunakan Hukum Faraday aruhan elektromagnet. Inilah versi mudahnya:

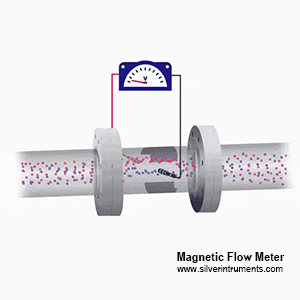

Prinsip meter aliran magnet
1.Apabila cecair konduktif (seperti larutan vanadium) mengalir melalui paip, magmeter menjana medan magnet.
2. Apabila cecair vanadium bergerak, ia menghasilkan voltan yang berkadar dengan kelajuan aliran vanadiumnya.
3.Elektrod dalam penderia aliran vanadium mengesan voltan ini, dan peranti mengira kadar aliran.
Larutan vanadium bersifat konduktif kerana ia mengandungi ion (seperti VO²⁺ atau V³⁺), menjadikannya sesuai untuk meter magnet. Cecair tidak konduktif? Meter aliran elektromagnet tidak akan berfungsi. Tetapi untuk vanadium, ia adalah perlawanan.

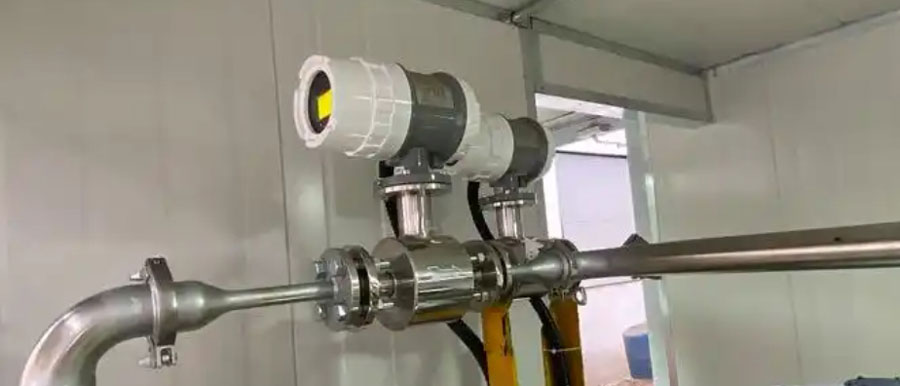

Meter Aliran Magnetik mengukur Penyelesaian Vanadium
Mengapa Meter Aliran Magnetik Mengendalikan Penyelesaian Vanadium dengan Lebih Baik
1. Tiada Bahagian Bergerak untuk Menghakis
Larutan vanadium, terutamanya yang berasid, memakan logam. Meter aliran tradisional (seperti meter aliran turbin TUF, meter aliran vorteks, meter aliran gear bujur) mempunyai gear logam atau bilah yang merosot. Mag meter? Ia hanyalah paip licin dengan elektrod. Ia adalah meter aliran gerek penuh dan tanpa sebarang kehilangan tekanan. Kurang haus, lebih sedikit kerosakan.
2. Bekerja dengan Kimia Agresif
Pelapik meter mag (bahagian yang menyentuh cecair) boleh dibuat daripada bahan seperti PTFE, PFA atau F46 yang menahan kakisan vanadium. Meter aliran elektromagnet boleh dilengkapi dengan bahan tantalum sebagai dua bahan elektrod. Tantalum ialah logam berharga yang mempunyai ketahanan kakisan kepada banyak media kimia berasid, seperti Vanadium, cecair dengan rintangan kakisan yang baik. Mereka akan bertahan bertahun-tahun walaupun dalam keadaan yang teruk.
3. Tiada Penurunan Tekanan

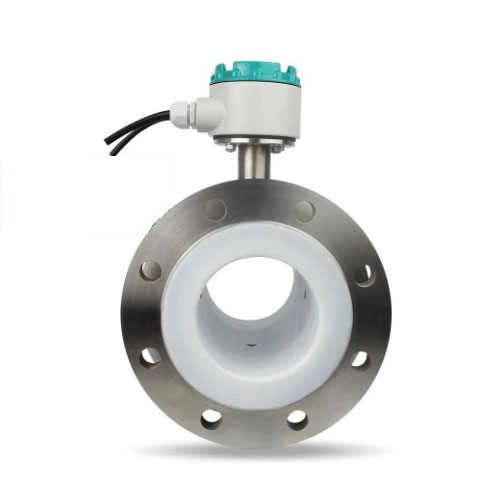

Meter aliran gerek penuh dan tiada kehilangan tekanan
Oleh kerana tiada apa-apa yang menghalang aliran, meter mag tidak melambatkan penyelesaian vanadium anda. Itu penting untuk proses yang memerlukan kadar aliran stabil, seperti bateri aliran redoks vanadium.
4. Mudah Penyelenggaraan
Tiada tersumbat daripada zarah dalam larutan. Hanya sekali-sekala pembersihan elektrod (jika pembentukan berlaku).
Spesifikasi Utama untuk Diperiksa Apabila Memilih Meter Mag
Tidak semua meter mag adalah sama. Untuk penyelesaian vanadium, cari:
- Bahan Pelapik: PTFE atau PFA untuk larutan berasid; seramik untuk kes suhu tinggi.
Berikut ialah jadual untuk menerangkan pelapik getah dan pelapik Teflon
|
Liner Material
|
Main Function
|
Application
|
|
Hard
Rubber
|
Resistant to Hydrochloric acid, acetic acid ,oxalic acid, ammonia water, phosphoric acid and 50% Sulfuric acid, sodium hydroxide and potassium hydroxide in normal temperature
avoid enhancer
|
1. Temp. less than 65 °C
2. Common acid, alkali, salt solution
|
PTFE
F46
PFA
|
Most steady plastic of chemical living energy; resist boiling hydrochloric acid, sulfuric acid, nitric acid, nitro- hydrochloric acid, thick alkali and all kinds of organic solvent;
Poor abrasion and adhesion performance
|
1. -40°C ~130°C(PTFE)
-40°C ~180°C(F46)
-40°C ~180°C(PFA )
2. Strong corrosive fluids such as acid and alkali
3. For sanitary purpose
|
- Jenis Elektrod: tantalum untuk rintangan kakisan.
Tantalum mempunyai prestasi yang baik untuk menentang hakisan, sama seperti kaca; Selain asid hidrofluorik, asid nitrik wasap, alkali, hampir boleh menahan hakisan semua medium kimia (termasuk asid hidroklorik mendidih, vanadium, asid nitrik dan di bawah 150 ℃ asid sulfurik). Tidak menahan hakisan dalam alkali.
- Ketepatan: ±0.5% adalah standard, tetapi ada yang turun kepada ±0.2%.hubungi silverinstruments.com jika anda ingin Sesuaikan meter alir ketepatan tinggi yang anda perlukan.
- Julat Suhu: -4°F hingga 356°F (–20°C hingga 180°C) meliputi kebanyakan aplikasi vanadium.
- Saiz Paip: Daripada diameter 0.1” hingga 40”—pilih yang sesuai dengan sistem anda.
Di bawah ialah jadual julat aliran untuk julat aliran vanadium yang berbeza sepadan dengan saiz meter aliran magnet yang berbeza
Saiz penderia aliran Mag
|
Mag flow sensor size
(mm)
|
Vanadium Flow Range
(m3/h)
|
DN15 (1/2 inch)
DN20 (3/4 inch)
DN25 (1 inch)
DN32 (1-1/4inch)
DN40 (1-1/2 inch)
DN50 (2 inch)
DN65 (2-1/2 inch)
DN80 (3 inch)
DN100 ( 4 inch)
DN125 (5 inch)
DN150 (6 inch)
|
0.06~6.36
0.11~11.30
0.18~17.66
0.29~28.94
0.5~45.22
0.71~70.65
1.19~119.40
1.81~18.086
2.83~282.60
4.42~441.56
6.36~635.85
|
Jika anda perlu mengukur julat aliran vanadium yang lebih rendah ( meter aliran kadar aliran rendah ), atau pengukuran aliran yang lebih tinggi, silverinstruments.com mempunyai penyelesaian.
Contoh Dunia Sebenar: Bateri Aliran Vanadium
Dalam bateri aliran redoks vanadium (VRFB), dua larutan elektrolit vanadium beredar melalui sistem. Meter Mag di sini menjejaki kadar aliran untuk mengoptimumkan kecekapan tenaga. Jika aliran terlalu perlahan, prestasi bateri kurang baik; terlalu cepat, dan anda membazirkan tenaga pam. Meter mag memberikan kawalan yang tepat, memastikan titik manis.

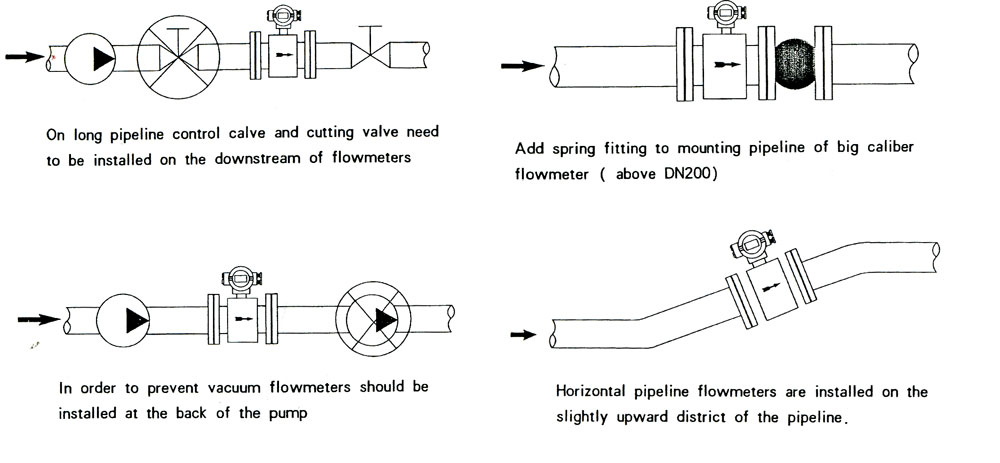

Cara memasang meter aliran larutan vanadium
Beberapa Had? pasti.
Meter mag memerlukan cecair konduktif (larutan vanadium layak). Mereka juga memerlukan kelajuan aliran minimum (~0.3 kaki/s) untuk berfungsi dengan tepat. Tetapi untuk kebanyakan persediaan industri, ini bukan pemecah perjanjian.
Jika anda mengalihkan penyelesaian vanadium, meter aliran elektromagnet menawarkan penyelesaian yang boleh dipercayai dan penyelenggaraan rendah. Mereka mengendalikan kakisan, mengelakkan kehilangan tekanan dan menyampaikan data yang tepat—penting untuk industri di mana kereaktifan vanadium tidak boleh diabaikan. Hanya padankan spesifikasi meter dengan pH, suhu dan kepekatan ion larutan anda, dan anda akan menjadi emas.
