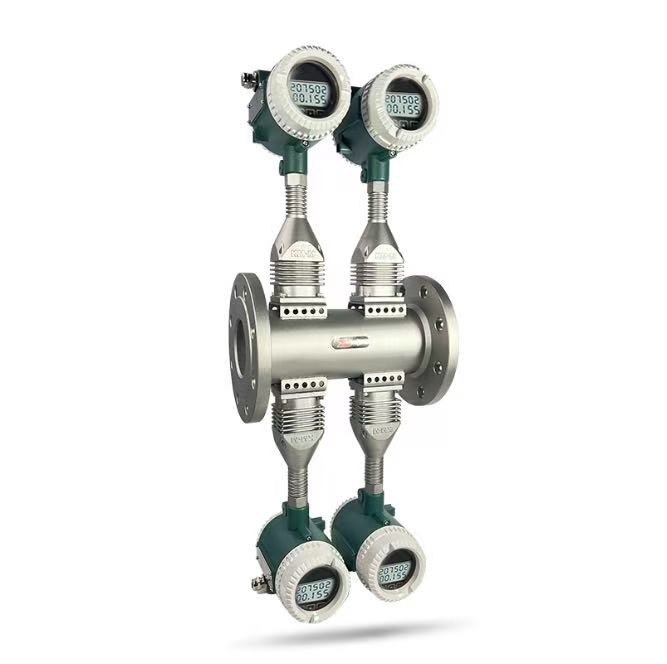

Meter Aliran Vortex Siri STLU-G

Related Products

Meter Aliran Massa Coriolis

Coriolis Flow Meters untuk pengukuran molase, sirap, buburan, glukosa, aliran wap. Beli meter Coriolis China dengan harga murah dari Silver Instruments.
Meter Aliran Turbin Gas

Meter aliran gas yang kuat untuk pengukuran aliran gas asli, LPG, biogas. Pertanyaan harga TUF Flowmeter Gas dengan EVC terus dari pembuatan China.

Instrumen Automasi Perak telah melancarkan Meter Aliran Vortex Siri STLU-G, yang mewakili kemajuan teknologi yang ketara berbanding meter aliran tradisional. Siri meter aliran Vortex ini menonjol sebagai salah satu meter aliran vorteks paling maju di pasaran China. Siri STLU-G menawarkan ciri dan keupayaan canggih yang membezakannya daripada meter aliran konvensional, menjadikannya pilihan utama untuk aplikasi mewah. Dengan reka bentuk yang inovatif dan prestasi unggul, meter aliran pusaran ini menyediakan pengukuran aliran yang tepat dan boleh dipercayai, memenuhi keperluan pelbagai industri dan aplikasi.

Ciri Cemerlang Meter Aliran Vortex Siri STLU-G

Ketepatan tinggi : Kejituan cecair ±0.5~ ±1.5%, ketepatan gas ±0.5~ ±2.5%,
Pilihan suhu tinggi maksimum hingga 500°C
Pembinaan tekanan tinggi maksimum hingga 450 bar
Nisbah turn down yang besar, standard 8:1~20:1, maks 30:1 atau lebih tinggi.
Halaju cecair min boleh menjadi 0.21 m/s, dan halaju gas boleh lebih rendah kepada 1.98 m/s
Kehilangan Tekanan Rendah
Penggantian sensor aliran di tapak tanpa menghentikan aliran

Gambaran keseluruhan

Generasi baharu meter alir vorteks induktif terpencil dan kalis seismik ialah peristiwa penting dunia dalam sejarah meter alir vorteks. Perumahan meter aliran menggunakan struktur penting, yang kukuh, tanpa bahagian pengedap, skru pemasangan, atau kebocoran, memastikan keselamatan dan kebolehpercayaan. Ia dilengkapi dengan pengasingan dan membolehkan penggantian sensor di tapak tanpa menghentikan aliran. Sensor mempunyai rintangan seismik yang sangat baik, serta tekanan tinggi dan prestasi suhu tinggi. Pemancar dilengkapi dengan litar pengimbasan dan pemprosesan spektrum isyarat elektronik canggih, seterusnya mengoptimumkan rintangan seismik. Ia menawarkan ukuran yang tepat, julat luas, kadar aliran minimum yang rendah, keselamatan, kebolehpercayaan, kos operasi yang rendah dan kehilangan tekanan yang minimum. Produk ini mempunyai pelbagai aplikasi dan telah menjadi benar-benar "pengukur aliran universal". Meter alir vorteks induktif yang terpencil dan tahan seismik pasti digemari oleh pereka bentuk, penentu dan pelbagai pengguna.

Prinsip

Meter aliran vorteks induktif ialah meter aliran isipadu yang beroperasi berdasarkan prinsip jalan vorteks Karman. Di dalam perumahan meter alir, terdapat prisma segi tiga yang dipanggil badan tebing. Apabila bendalir mengalir melepasi badan tebing, zon tekanan rendah terbentuk pada kedua-dua belah badan tebing, mewujudkan vorteks biasa secara berselang-seli pada setiap sisi, yang dikenali sebagai vorteks Karman. Seperti yang ditunjukkan dalam Rajah 1.1, vorteks disusun secara tidak simetri di hilir badan tebing. Halaju aliran dan kadar aliran isipadu meter alir vorteks adalah berkadar terus dengan kekerapan vorteks. Ia digunakan terutamanya untuk mengukur aliran cecair saluran paip industri, seperti gas dan wap. Ia mempunyai saiz yang kecil, julat ukuran yang luas, ketepatan yang tinggi dan hampir tidak terjejas oleh parameter seperti ketumpatan bendalir, tekanan, suhu dan kelikatan semasa mengukur kadar aliran isipadu. Ia tidak mempunyai bahagian mekanikal yang bergerak, menghasilkan kebolehpercayaan yang tinggi dan keperluan penyelenggaraan yang rendah. Parameter instrumen boleh kekal stabil untuk masa yang lama.

Diberi: Kekerapan vorteks f, halaju cecair purata V, lebar badan tebing d, diameter dalam meter alir D, perhubungan boleh diperoleh seperti berikut:

f = St * V / [(1-1.25*d/D)*d]
di mana:
f: Kekerapan pusaran
V: Halaju aliran bendalir
d: Lebar badan tebing
D: Diameter dalam meter alir
St: Nombor Strouhal

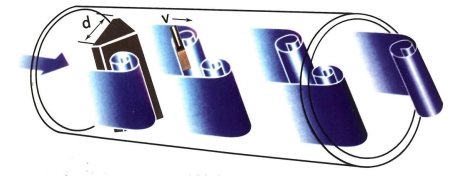

Gambar rajah skema prinsip kerja meter aliran vorteks Karman

Spesifikasi Teknikal

Process fluids	Liquids, Gas and Steam.
	Saturated steam can be regarded as single-phase fluid when its dryness is greater than 85%
Process temperature	Standard: -40～+250°C~350°C						Extended:>+350°C~500°C
Pressure rating	Standard:≤2.5MPa～4.0Mpa						Extended:>4.0MPa~45MPa
Accuracy	Liquid:	±0.5%	±1.0%				±1.5%
	Gas:	±0.5%	±1.0%				±1.5%	±2.5%
Turndown	Standard:8:1~20:1					Extended:≥30:1
Reynolds number	Standard:2x10⁴~7x106					Extended:1x104~7x106
Flow velocity	Liquid:0.21~7.6m/s Gas/steam standard velocity range：2~76m/s, extended <1.98m/s
Resistance factor	Full pipe type：Cd ≤2.4
Permitted max. vibration acceleration	0.5g-1.5g
Straight pipe length	Upstream straight pipe length ≥ 20D Downstream straight pipe length ≥ 5D
Pressure loss	△P=1.29ρV2 ρ:density (kg/m3)，V:velocity(m/s)
Minimum upstream pressure (liquids)	Pmin≥2.7ΔP+1.3P0 P0: liquid vapor pressure at operating conditions (Pa)
Protection rating	Standard: IP65				Extended: IP68
Ex mark	Intrinsically safe type: Ex ia IIC T1~T4 Ga
Ambient conditions	Ambient temperature			-40~+55°C non-explosion-protected areas
				-20~+55°C explosion-protected areas
	Relative humidity			non-condensing
	Atmospheric pressure			86~106kPa
Power supply	Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V
Power	<1w
Output signals	Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V
	2 wires, 4~20mA output: For exploration-protected type, load resistance ≤300Ω For non-exploration-protected type, load resistance ≤500Ω
Display	Flow rate, volume flow, flow unit, flow percentage, etc.
Communication protocol	HART、Modbus RTU(RS485)
Electrical Conduit	M20*1.5 (F)
	1/2”-14 NPT (F)
Body & bluff body	Standard Material：304 SS

Pemilihan Model

Mark
STLU	Silver Automation Instruments Vortex Flow meter
Code	Working Principle
G	Isolated type Karman Vortices Flowmeter
Code	Process Connection
1	Flanged(DN50~DN300)
2	Wafer type (DN15~DN300)
3	Fixed Inserted
4	Adjustable Inserted (without Ball Valve)
5	Adjustable Inserted (with Ball Valve)
6	Tri-clamp
7	Thread ( please specify thread standard)
Code	Measured Fluid
2	Liquid
3	Gas
4	Steam
Code	Nominal Diameter
015	15mm	05		50mm		15	150mm
020	20mm	06		65mm		20	200mm
02	25mm	08		80mm		25	250mm
03	32mm	10		100mm		30	300mm
04	40mm	12		125mm		Others	Inserted ≥250mm
Code	Indicator
D	With Digital Indicator
N	No Indicator ( 3 wire, pulse frequency output)
Code	Power Supply
1	24V DC
2	3.6V Lithium Battery
Code	Output Signal
0	No output
1	Pulse Output
2	Two Wire :4~20mA DC
4	Hart Protocol
5	RS-485 (Modbus)
Code	Fluid Temperature
1	Standard -40~250°C
3	High Temperature Type :+100~+350°C
4	High Temperature Type :+350~+500°C
2	Specify
Code	Pressure Rating
Code	Standard		Code		Standard	Code		Standard
G0	GB 1.0Mpa		D0		DIN PN10	A1		ANSI Class 150
G1	GB 1.6Mpa		D1		DIN PN16	A2		ANSI Class 300
G2	GB 2.5 Mpa		D2		DIN PN25	A3		ANSI Class 600
G3	GB 4.0 Mpa		D3		DIN PN40	S		Special
Code	Explosion Proof
N	Non
d	Flameproof
i	Intrinsically Safe
Code	Flow Meter Construction
0	Compact display
1	Remote display ,specify cable length
Code	Protection Level
0	IP65
1	IP67
2	IP68
Code	Compensation
B0	Non compensation
BT	Built-in temperature compensation
BP	Built-in pressure compensation
BPT	Built-in temperature and pressure compensation
EPT	External temp & pressure compensation (RTD, pressure transmitter and flow totalizer)
EP	External pressure compensation (pressure transmitter and flow totalizer)
ET	External Temperature compensation (pressure transmitter and flow totalizer)
Code
