Apakah Metil Klorida?

Metil klorida (CH₃Cl), juga dikenali sebagai klorometana, ialah cecair tidak berwarna yang digunakan secara meluas sebagai penyejuk dan pelarut.

Mengapa Mengukur ukuran Aliran cecair Metil Klorida?

1. Pematuhan Keselamatan: Metil klorida adalah berbahaya. Kawalan aliran yang tepat menghalang kebocoran dan pendedahan.
2. Kecekapan Proses: Dos yang betul memastikan kualiti produk yang konsisten dalam tindak balas kimia.
3. Penjimatan Kos: Meminimumkan sisa mengurangkan perbelanjaan operasi.

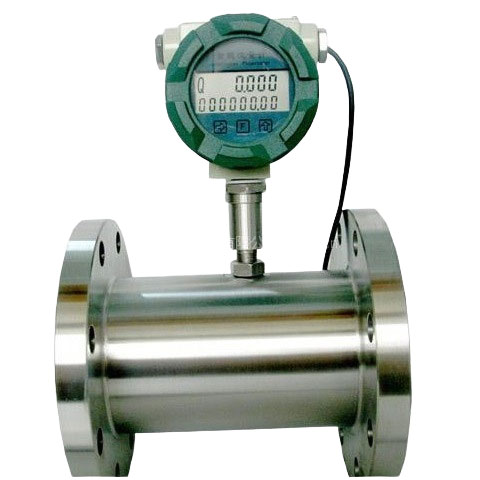

Mengapa Menggunakan Meter Aliran Turbin Cecair untuk Metil Klorida?

Meter aliran turbin cecair sesuai untuk mengukur metil klorida dalam keadaan cairnya.

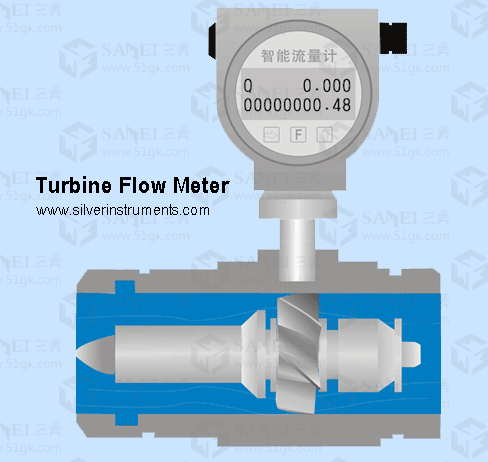

- Sebuah rotor (turbin) berputar apabila metil klorida cecair mengalir melalui meter.
- Kelajuan putaran adalah berkadar dengan kadar aliran.
- Sensor mengesan pergerakan turbin dan menukarkannya kepada isyarat aliran.
- Meter aliran turbin cecair dengan berkesan boleh mengukur metil klorida yang tidak menghakis, kelikatan rendah dan tulen kerana sifat bendalirnya

Kelebihan Utama Meter Aliran Turbin Cecair

Ketepatan Tinggi: Mengukur kadar aliran dengan Ketepatan ±0.5% hingga ±1%.
Julat Aliran Luas: Sesuai untuk kedua-dua kadar aliran rendah dan tinggi (cth, 0.1 LPM hingga 10,000 LPM).
Ketahanan: Penderia aliran keluli tahan karat menahan kakisan daripada metil klorida.
Murah: Kos harga rendah CH₃Cl meter aliran apabila menggunakan meter aliran teknologi TUF.

-Spesifikasi Teknikal untuk Meter Aliran Turbin Metil Klorida:

Bahan: Bahagian basah penderia aliran cecair : meter aliran keluli tahan karat
Julat Suhu: -50°C hingga 150°C (-58°F hingga 302°F)
Penilaian Tekanan: Sehingga 1000 psi (69 bar) Isyarat Output: 4-20 mA, nadi, atau Modbus, RTU, RS485 Pemasangan: Mendatar atau menegak
Nisbah tolak: 1:10~ 1:20
Sambungan proses: Bebibir, wafer, benang, tri-pengapit

-Julat aliran untuk penderia Aliran Turbin Metil Klorida:

Size (mm)	Standard Flow (m3/h)	Extended Flow (m3/h)
DN4 (1/8 inch)	0.04-0.25	0.04-0.24
DN6 (1/4 inch)	0.1-0.6	0.06-0.6
DN10 (3/8 inch)	0.2-1.2	0.15-1.5
DN15(1/2inch)	0.6-6	0.4-8
DN20 (3/4 inch)	0.8-8	0.45-9
DN25 (1 inch)	45667	0.5-10
DN32 (1-1/4inch)	1.5-15	0.8-15
DN40(1-1/2 inch)	45708	45677
DN50 (2 inch)	4-40	2-40
DN65 (2-1/2 inch)	7-70	4-70
DN80 (3 inch)	10-100	5-100
DN100 (4 inch)	20-200	10-200
DN125 (5 inch)	25-250	13-250
DN150 (6 inch)	30-300	15-300
DN200 (8 inch)	80-800	40-800

Faedah Meter Aliran Turbin untuk Metil Klorida

1. Kos-Efektif: Kos pendahuluan yang lebih rendah berbanding dengan meter aliran Coriolis .
2. Pemasangan Mudah: Reka bentuk padat sesuai dengan saluran paip sedia ada.
3. Data Masa Nyata: Meter aliran jenis paparan digital menyediakan kadar aliran segera dan bacaan volum terjumlah.

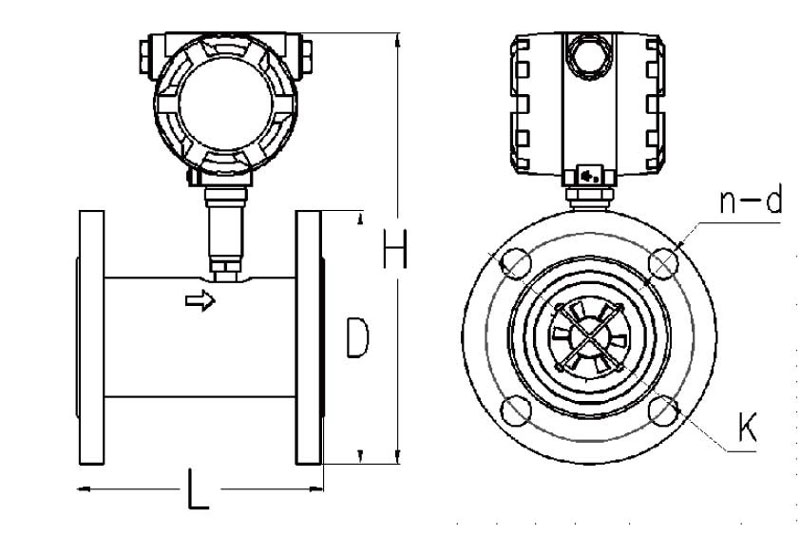

Dimensi meter aliran Methyl Chloride jenis turbin

Diameter (mm)	L (mm)	D (mm)	K (mm)	H(mm)				d (mm)	n	Press. Rate
Diameter (mm)	L (mm)	D (mm)	K (mm)	Pulse	Pulse with Ex	4-20mA with Ex	Digital Display	d (mm)	n	Press. Rate
15	75	95	65	175	180	180	245	14	4	2.5 Mpa
20	80	105	75	185	190	190	255	14	4
25	100	115	85	200	195	195	260	14	4
32	140	140	100	210	215	215	275	18	4
40	140	150	110	195	220	220	285	18	4
50	150	165	125	230	235	235	295	18	4
65	170	185	145	255	260	260	325	18	4	1.6 Mpa
80	200	200	160	260	265	265	330	18	8
100	220	220	180	285	285	285	350	18	8
125	250	250	210	310	315	315	380	18	8
150	300	285	240	345	345	345	410	22	8
200	360	340	295	395	400	400	465	22	12

Bagaimana untuk membetulkan pemasangan meter aliran metil klorida?

Kedudukan Melekap
Meter aliran turbin hendaklah dipasang di tempat tersebut dengan mematuhi keperluan di bawah:
Penyelenggaraan mudah/Tiada getaran/Tiada antara muka elektromagnet/Jauh dari sumber haba/Arah Aliran
(Semua meter aliran turbin PERAK direka untuk mengukur aliran dalam satu arah sahaja. Anak panah pada badan menunjukkan arah.)

Panjang Larian Lurus yang Diperlukan

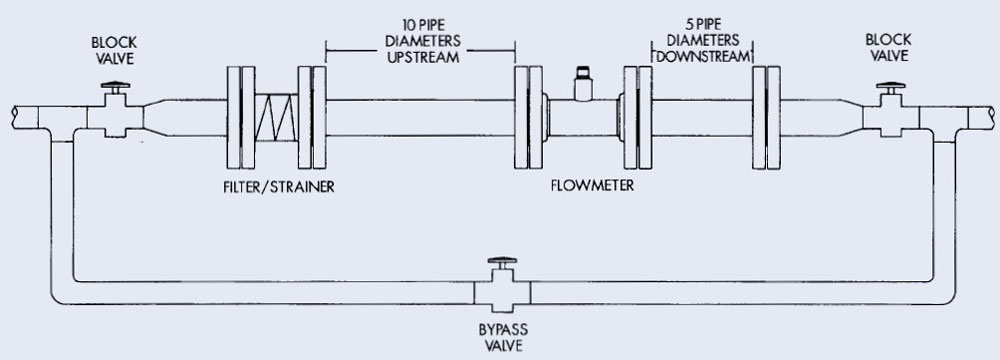

Peranti pengubah aliran seperti siku, injap dan pengurang boleh menjejaskan ketepatan. Lihat rajah 1 untuk pemasangan sistem meter aliran biasa.
Typical Flow Meter System Installation

Garis panduan yang disyorkan diberikan untuk meningkatkan ketepatan dan memaksimumkan prestasi. Jarak yang diberikan di sini adalah keperluan minimum; gandakannya untuk panjang paip lurus yang dikehendaki.
Hulu: benarkan panjang paip lurus minimum sekurang-kurangnya 10 kali diameter dalaman paip. Sebagai contoh, dengan paip 50mm, 500mm paip lurus harus segera di hulu. Panjang paip lurus hulu yang dikehendaki ialah 1000mm.

Hilir: benarkan panjang paip lurus minimum sekurang-kurangnya 5 kali diameter dalaman paip. Sebagai contoh, dengan paip 50mm, perlu ada 250mm paip lurus serta-merta di hulu. Panjang paip lurus hulu yang dikehendaki ialah 500mm.

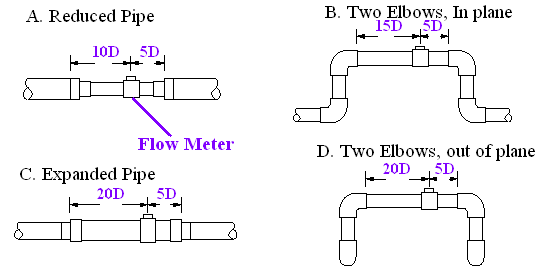

Lihat rajah 2 untuk keperluan panjang paip lurus apabila terdapat peranti pengubah.
Number of Pipe Diameter

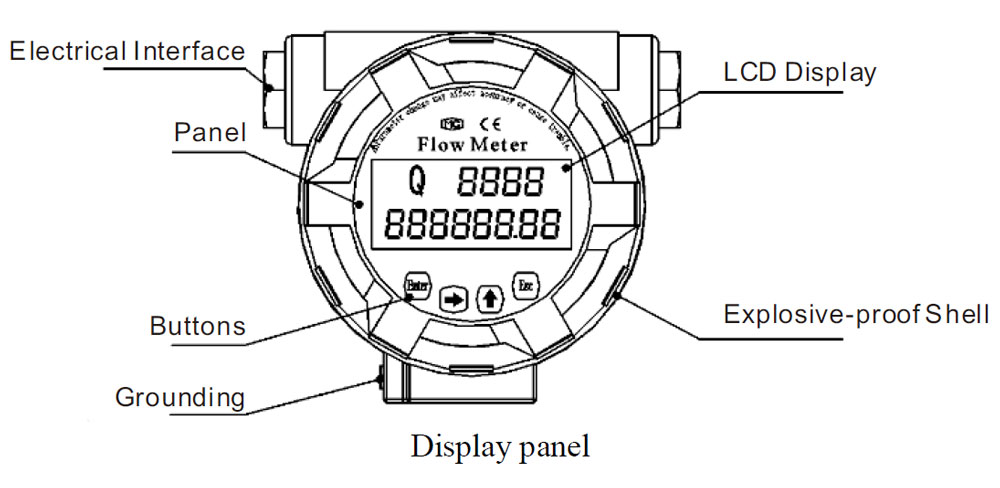

Bagaimana paparan digital meter aliran turbin kami kelihatan

silver instruments turbine flow meter digital display

Kesimpulan

Untuk pengukuran aliran metil klorida yang selamat dan cekap, meter aliran turbin cecair menawarkan penyelesaian yang boleh dipercayai dan kos efektif. Ketepatan, ketahanan dan kemudahan penggunaan yang tinggi menjadikannya pilihan yang menjimatkan untuk industri yang mengendalikan bahan kimia kritikal ini.
Perlukan meter aliran metil klorida? Hubungi kami (SALES@SILVERINSTRUMENTS.COM) hari ini untuk mendapatkan nasihat pakar!
