Semua tentang pemancar tekanan dengan 4-20mA

Apakah Pemancar Tekanan 4-20mA?

Pemancar tekanan dengan output 4-20mA ialah peranti pengukuran tekanan yang digunakan di kilang atau tempat lain yang menukar nilai bacaan tekanan kepada isyarat arus elektrik yang berjulat antara 4 hingga 20 miliampere. Isyarat analog ini （yang berbeza daripada pemancar tekanan keluaran digital ） menunjukkan tekanan yang diukur dalam cara yang berkadar dengan nilai diukur sebenar. Sebagai contoh, 4mA biasanya bermaksud tiada tekanan (0 psi) atau tekanan terendah, dan 20mA bermaksud tekanan tertinggi yang boleh dikendalikan oleh transduser tekanan (atau nilai tertinggi yang ingin digunakan oleh pengguna). Output analog piawai ini bermakna pemancar tekanan transduser 4-20mA boleh berfungsi dengan mana-mana pengawal logik boleh atur cara (PLC), sistem kawalan teragih (DCS), atau sistem pemerolehan data dalam mana-mana industri, yang agak berbeza daripada tolok tekanan mekanikal, yang biasanya tidak mempunyai output analog daripada tolok ini.
Piawaian 4-20mA telah menjadi bahagian terpenting dalam instrumentasi industri kerana ia mempunyai banyak faedah. 4-20mA Isyarat semasa tidak terjejas oleh penurunan voltan yang berlaku apabila wayar sambungan sangat panjang. Ini berbeza daripada transduser tekanan isyarat voltan (seperti 0-5V DC). Selain itu, sifar langsung pada 4mA membolehkan pengendali sistem memberitahu perbezaan antara bacaan sifar sebenar dan wayar putus atau pemancar gagal, yang akan menunjukkan 0mA. Ciri diagnostik ini menjadikan transduser tekanan 4-20ma diperlukan untuk kegunaan kritikal keselamatan dalam minyak dan gas, rawatan air, farmaseutikal dan kilang pembuatan.

Mengapa kami suka menggunakan Pemancar Tekanan Transduser gelung 4-20mA?

Jurutera menggunakan transduser tekanan 4-20mA kerana mereka mempunyai banyak faedah operasi dan ekonomi. Pertama, penderia tekanan analog ini membenarkan kilang berbeza memantau tekanan (atau tekanan negatif, tekanan berbeza, tekanan kompaun atau tekanan vakum) dalam masa nyata, yang membolehkan juruteknik instrumentasi kilang melakukan penyelenggaraan ramalan dan mengelakkan kegagalan peralatan yang mahal dan masa henti yang tidak dirancang. Dalam banyak aplikasi untuk kawalan proses, mengekalkan tekanan atau tahap DP yang betul memastikan bahawa barisan pengeluaran adalah normal, barangan yang dihasilkan adalah tanpa kecacatan, bahawa penggunaan tenaga adalah serendah mungkin dan semua peraturan dipatuhi.

Di kilang moden hari ini, banyak instrumen lapangan perlu dapat mengendalikan keadaan yang teruk seperti suhu melampau, tekanan berkadar tinggi, getaran, gangguan elektromagnet dan media menghakis. Reka bentuk transduser tekanan 4-20mA menyelesaikan masalah ini dengan menggunakan bahan bahagian basah anti menghakis seperti keluli tahan karat, tantalum, aloi hastelloy, elektronik tertutup rapat dan penyambung gred industri (seperti IP65, IP67 atau bahkan transduser tekanan tenggelam IP68 4 20ma). Topologi gelung semasa juga melindungi daripada hingar lebih baik daripada sistem berasaskan voltan, jadi isyarat kekal jelas walaupun dalam tetapan industri di mana terdapat banyak bunyi elektrik.

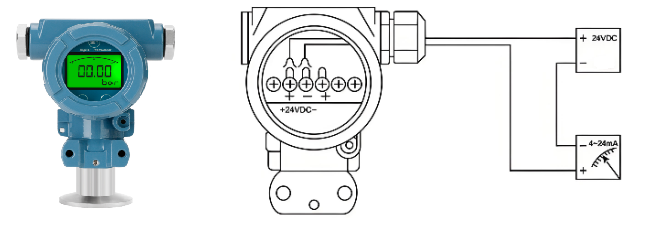

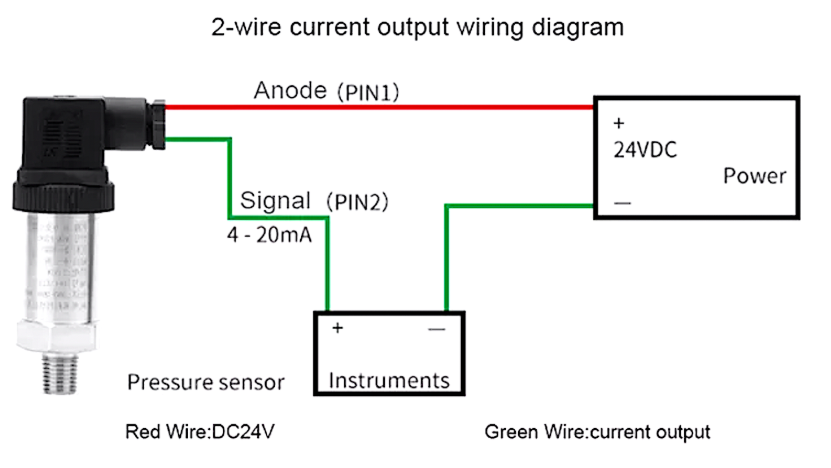

Selain itu, kerana mudah untuk memasang transduser tekanan gelung 4-20ma, masa yang diperlukan untuk menyediakannya dan kos penyelenggaraan adalah lebih rendah. Persediaan penderia tekanan dua wayar standard hanya memerlukan bekalan kuasa dan peranti itu sendiri. Dua wayar yang sama membawa kedua-dua kuasa dan isyarat. Kesederhanaan ini bermakna kos pemasangan lebih rendah, pendawaian kurang rumit daripada 3 wayar atau 4 instrumen medan wayar, dan juga lebih mudah untuk melakukan penangkapan masalah apabila ia berlaku.

Cara Peranti Gelung 4-20mA Transduser Tekanan Berfungsi

Kebanyakan peranti transduser tekanan 4-20mA menggunakan sama ada teknologi pengesan Monocrystalline kapasitif atau piezoresistive. Apabila tekanan membengkokkan diafragma, penderia tekanan piezoresistif menggunakan diafragma silikon dengan tolok terikan yang mengubah rintangan. Perubahan rintangan ditukar kepada keluaran analog 4-20mA arus yang tepat yang berkaitan secara langsung dengan tekanan atau DP yang dikenakan. Teknologi pengukuran tekanan ini sangat tepat, biasanya dalam ±0.25% skala penuh atau boleh mencapai ketepatan yang lebih baik. Ia juga mempunyai kestabilan suhu yang baik dan masa tindak balas yang cepat, yang menjadikannya hebat untuk mengukur tekanan dinamik.

Satu lagi idea biasa dalam transduser tekanan 4-20 mA ialah teknologi penderiaan kapasitif. Penderia tekanan ini mengukur bagaimana kapasitansi berubah antara pengedap diafragma yang merasakan tekanan dan elektrod tetap. Penderia kapasitif sangat bagus untuk mengukur tekanan rendah seperti 1 Kpa atau 5 psi dengan ketepatan yang tinggi dan kekal bacaan stabil dari semasa ke semasa. Ia juga berfungsi lebih baik dalam situasi di mana terdapat terlalu banyak tekanan statik, yang menjadikannya sempurna untuk kegunaan di mana lonjakan tekanan berlaku dari semasa ke semasa.

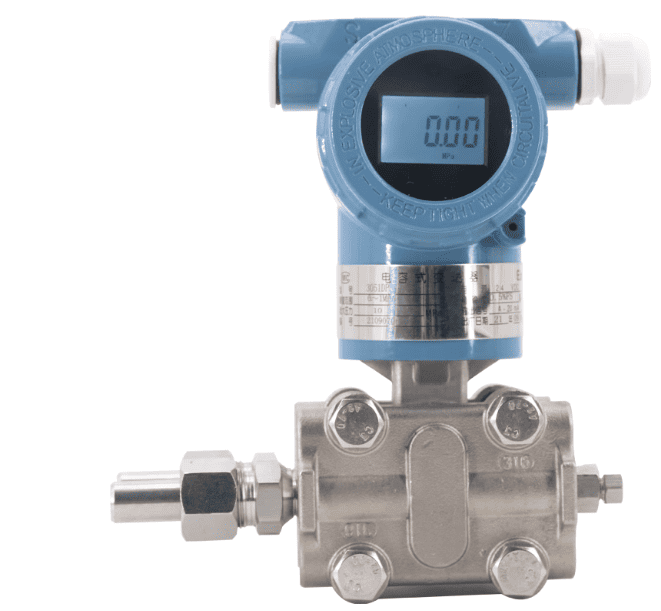

Pemancar tekanan berbeza 4-20mA

Pemancar tekanan berbeza 4-20mA output mengukur perbezaan tekanan antara dua sambungan proses. Ia sering digunakan untuk mengukur aliran, memeriksa penapis, dan mengukur paras dalam tangki tertutup. Pemancar khusus ini menggunakan sama ada dua elemen penderiaan atau satu elemen dengan port tekanan tinggi dan rendah yang berasingan untuk mengetahui perbezaan dan menghantar isyarat 4-20mA yang berkadar dengan perbezaan.

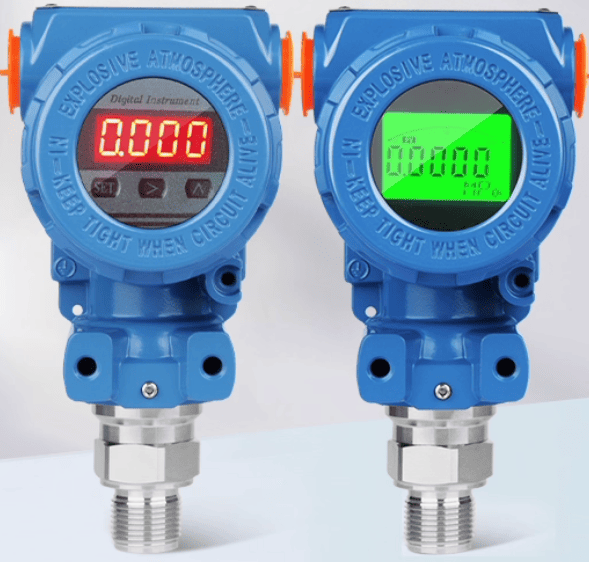

Kelebihan Pemancar Tekanan 4-20mA dengan Paparan

Pemancar tekanan 4-20mA dengan paparan menggabungkan output analog tradisional dengan bacaan digital tempatan, yang menjadikannya lebih mudah untuk digunakan. Paparan terbina dalam membolehkan juruteknik menyemak ukuran tepat di tapak pemasangan tanpa memerlukan sebarang alat diagnostik tambahan. Ciri ini sangat mudah untuk juruteknik instrumentasi semasa pentauliahan, penyelesaian masalah dan penyelenggaraan tetap kerana ia mengurangkan masa yang diperlukan untuk mencari masalah proses.

Selalunya, DP atau pemancar tekanan lanjutan ini mempunyai skrin LCD atau LED yang menunjukkan nilai tekanan dalam unit kejuruteraan seperti PSI, bar, Mpa, mmH2O, kPa atau unit tekanan tersuai. Kebanyakan transduser tekanan paparan digital mempunyai konfigurasi butang tekan yang membolehkan juruteknik menukar redaman, mengimbangi sifar dan rentang dalam medan tanpa perlu mencabut palam peranti. Sesetengah pemancar tekanan baharu 4-20mA dengan paparan juga mempunyai ciri diagnostik yang menunjukkan nilai rekod minimum dan maksimum, status penggera dan kod ralat yang mempercepatkan penyelesaian masalah.

Paparan elektronik transduser tekanan amat berguna di tempat yang sukar dicapai atau terlalu kecil untuk memuatkan paparan sistem kawalan. Operator dengan cepat boleh menyemak perkara secara visual semasa dalam pusingan, mengesan masalah dengan segera tanpa perlu kembali ke bilik kawalan atau mendapatkan komunikator pegang tangan.

Julat Tekanan Biasa: 4–20mA 0–10 Bar dan Lebih Tinggi untuk Pemancar Tekanan

Julat tekanan yang berbeza diperlukan untuk kegunaan industri yang berbeza. Sebagai contoh, pemancar tekanan 4-20mA 0-10 bar (kira-kira 0-145 PSI) adalah salah satu yang paling biasa untuk proses industri am, sistem udara termampat dan litar hidraulik. Tekanan 10 bar juga berfungsi dengan baik untuk banyak aplikasi wap tekanan rendah, rangkaian pengagihan air dan sistem pneumatik. Walau bagaimanapun, kami hanya mengambil contoh untuk 10 bar, kami juga menyediakan tekanan 100 psi, 200 psi, 10Mpa atau maks 700 bar. Kebanyakan pengeluar penderia tekanan China menjual pemancar tekanan atau DP serba baharu ini dengan jenis sambungan tekanan yang berbeza, seperti 1/2”benang NPT, benang G, tri-pengapit dan sambungan bebibir, supaya ia boleh berfungsi dengan sistem perpaipan yang berbeza.

Pemancar tekanan 0-100 PSI (sekitar 0-7 bar) adalah sama popular dan kegunaan biasa. Ia berfungsi dengan tetapan tekanan biasa dalam sistem HVAC, pemantauan pam dan kawalan pemampat. Sistem hidraulik, aplikasi gas tekanan tinggi dan mesin pengacuan suntikan semuanya menggunakan julat tekanan yang lebih tinggi seperti 0-1000 PSI atau 0-6000 PSI. Perkara yang menarik tentang teknologi transduser tekanan 4-20ma piawai ialah isyarat keluaran kekal sama tidak kira apa julat tekanan. Ini memudahkan untuk menyepadukan sistem dan menggantikan instrumen.

Pemancar julat vakum dan kompaun menambah keupayaan untuk mengukur tekanan vakum dan positif, yang penting untuk sistem penyejukan, lajur penyulingan dan pembungkusan vakum. Instrumen pengukuran tekanan khusus ini juga boleh mengekalkan output arus 4-20mA yang sama semasa mengukur julat tekanan seperti -1 hingga +3 bar atau -14.7 hingga +15 PSI atau -5000 hingga + 5000 mmWG pengesan tekanan kompaun.

Aplikasi Biasa untuk transudcer tekanan gelung 4-20mA: Memantau tekanan air, minyak dan wap

Pemancar tekanan air 4-20mA

Pemancar tekanan air dengan gelung 4-20mA mempunyai banyak aplikasi luas dalam loji rawatan air perbandaran, rangkaian pengedaran, sistem pengairan dan sistem automasi bangunan. Transduser tekanan air 4-20mA ini mengawasi tekanan dalam pelepasan pam, sistem penapisan dan saluran pengedaran untuk memastikan air sentiasa dihantar dan kebocoran ditemui. Mereka menguruskan kitaran cucian belakang, memastikan jumlah bahan kimia yang betul digunakan, dan memastikan pam tidak kering di loji rawatan air. Untuk memastikan keadaan bersih sambil memerhatikan sistem clean-in-place (CIP) dan barisan pemindahan produk, industri makanan dan minuman menggunakan pemancar tekanan air gred kebersihan yang diperbuat daripada keluli tahan karat yang digilap dan sambungan pengapit tiga.

Pemancar tekanan minyak dengan output 4-20mA

Pemancar tekanan minyak keluaran semasa 4-20mA adalah bahagian penting sistem hidraulik, litar pelinciran dan loji pemprosesan minyak. Penderia tekanan ini melindungi bahagian hidraulik yang mahal dalam peralatan mudah alih dan jentera pembuatan dengan mengawasi tekanan sistem dan mematikan penggera apabila ia melebihi paras selamat atau di bawah paras minimum, yang mungkin bermakna kegagalan pam atau kebocoran. Pemancar tekanan minyak yang diperbuat daripada bahan keluli tahan karat yang tidak rosak apabila terdedah kepada hidrokarbon digunakan di loji penapisan dan petrokimia untuk mengukur tekanan dalam saluran paip minyak mentah, lajur penyulingan dan ladang tangki simpanan produk. Pemancar tekanan minyak digunakan dalam aplikasi ujian marin, penjanaan kuasa dan automotif untuk memastikan tekanan pelinciran cukup tinggi untuk mengelakkan kerosakan serius pada peralatan.

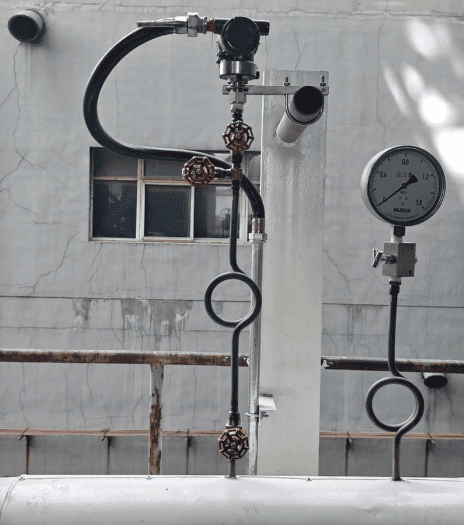

Pemancar tekanan gelung stim 4-20mA

Pemancar tekanan wap sangat penting untuk membuat elektrik, memproses bahan kimia, mensterilkan makanan dan memanaskan seluruh kawasan kejiranan. Penderia tekanan suhu tinggi ini boleh mengendalikan suhu wap melebihi 400°F (200°C) kerana ia mempunyai reka bentuk khas seperti elemen penyejukan, pengedap jauh atau sistem kapilari yang memastikan elektronik sensitif selamat daripada haba melampau. Untuk mengekalkan tekanan operasi yang betul, sistem kawalan dandang menggunakan pemancar tekanan stim. Ini memastikan keadaan selamat dan cekap serta menghentikan situasi tekanan berlebihan yang berbahaya. Loji pembuatan alat farmaseutikal dan perubatan menggunakan pemancar tekanan wap dalam autoklaf dan peralatan pensterilan. Peranti ini memastikan tekanan sentiasa betul, yang memastikan kitaran pensterilan berkesan dan memenuhi piawaian keselamatan yang ditetapkan oleh kerajaan.

Apa yang Perlu Tahu Mengenai Harga Pemancar Tekanan 4-20mA

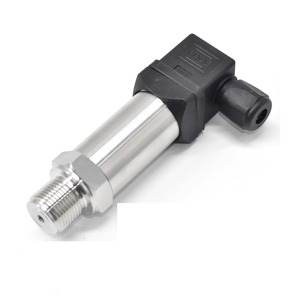

Pemancar tekanan harga 4-20mA boleh sangat berbeza bergantung pada ciri, prinsip, spesifikasi, ketepatan dan tahap kualitinya. Syarikat yang berbeza membuat pemancar tekanan peringkat permulaan 4-20mA di bawah $100. Ini biasanya mempunyai ciri asas dan cukup tepat untuk kegunaan bukan kritikal. Penderia tekanan $100 yang berpatutan dan murah ini biasanya tanpa paparan bacaan elektronik dan protokol HART, julat tekanan terhad dan ciri asas.

Pemancar Tekanan atau DP mempunyai fungsi yang lebih baik, yang berharga antara $100 dan $300, lebih tepat (±0.5% hingga ±0.25%), diperbuat daripada keluli tahan karat, dengan digital

paparan untuk bacaan atau konfigurasi langsung, boleh berfungsi dalam julat suhu yang lebih luas dan penarafan tekanan statik, dan lebih stabil dari semasa ke semasa. Transduser ini berfungsi dengan baik dalam kebanyakan tetapan industri di mana ketepatan dan kebolehpercayaan adalah penting tetapi keadaan yang melampau tidak wujud. Pemancar premium yang berharga lebih daripada $300 menawarkan ketepatan yang lebih baik (±0.1% atau lebih baik 0.075%), pensijilan untuk kawasan berbahaya (diluluskan ATEX), diagnostik lanjutan dan bahan binaan yang boleh digunakan dalam tetapan yang menghakis atau kebersihan.

Harga pemancar tekanan 4-20mA juga termasuk pensijilan dan kelulusan. Peranti yang diperakui untuk suasana mudah letupan (ATEX, IECEx, CSA), aplikasi kebersihan (3-A, EHEDG) atau arahan peralatan tekanan lebih mahal kerana mereka perlu melalui banyak ujian dan kertas kerja. Apabila melihat pemancar tekanan baru 4-20mA, jangan hanya melihat harga pembelian awal. Sebaliknya, lihat jumlah kos pemilikan, yang termasuk pemasangan, penentukuran dan penyelenggaraan. Ini kerana instrumen berkualiti tinggi selalunya memberi anda nilai jangka panjang yang lebih baik dengan mempunyai lebih sedikit kegagalan dan selang penentukuran yang lebih lama.

5 Soalan Lazim Mengenai Pemancar Tekanan 4-20mA (FAQ)

1. Apakah perbezaan antara transduser tekanan dan pemancar tekanan?

Terdapat perbezaan kecil antara kedua-dua istilah, walaupun ia sering digunakan secara bergantian. Transduser tekanan 4-20mA menukar tekanan kepada isyarat elektrik. Pemancar tekanan, sebaliknya, mempunyai litar tambahan yang mengkondisikan isyarat untuk menjadikannya lebih kuat dan lebih konsisten pada 4-20mA. Kedua-dua peranti melakukan perkara yang sama dalam industri: mereka mengukur tekanan dan memberikan output semasa standard yang boleh dibaca oleh sistem kawalan. Piawaian 4-20mA ialah piawaian industri untuk aplikasi kawalan proses kerana ia berfungsi dengan hampir semua sistem PLC dan DCS.

2. Adakah boleh menggunakan pemancar tekanan yang berharga kurang daripada $100 untuk tujuan perindustrian?

**pemancar tekanan murah 4-20mA di bawah $100** boleh digunakan untuk pemantauan yang tidak begitu penting, untuk sekolah atau untuk pemasangan jangka pendek. Walau bagaimanapun, untuk proses perindustrian penting yang memerlukan ketepatan tinggi, kebolehpercayaan jangka panjang dan pematuhan keselamatan, adalah lebih baik untuk membeli pemancar jarak pertengahan atau tinggi. Peranti yang lebih baik adalah lebih tepat (±0.25% atau lebih baik), mengekalkan suhunya lebih baik, dibina untuk bertahan dengan perumah keluli tahan karat dan mempunyai pensijilan yang diperlukan untuk kawasan berbahaya. Fikirkan tentang jumlah kos pemilikan. Pemancar murah yang rosak boleh menelan kos lebih tinggi dalam masa dan produk yang hilang daripada wang yang anda simpan semasa anda membelinya.

3.Apabila saya mendapat pemancar tekanan 4–20mA dengan paparan?

Pemancar tekanan gelung dengan paparan bacaan digital sangat membantu untuk penyelenggaraan dan penyelesaian masalah. Paparan terbina dalam membolehkan juruteknik menyemak nilai pengukuran tekanan tepat di lapangan tanpa menghadapi masalah untuk menyambungkan alat diagnostik atau pergi ke bilik kawalan untuk memeriksa masalah. Paparan LCD juga berguna apabila anda menjalankan penderia, melakukan pemeriksaan biasa atau cuba menyemak dan membaiki sesuatu. Banyak transduser dengan paparan juga membolehkan anda menukar tetapan dalam medan dengan menekan kekunci, menunjukkan maklumat diagnostik seperti nilai tekanan min/maks dan menunjukkan status penggera atau melakukan pemangkasan sifar. Pemancar tekanan jenis paparan tempatan boleh menjimatkan banyak masa dan menjadikan operasi lebih cekap di tempat yang sukar untuk sampai ke paparan sistem kawalan, seperti pemasangan jauh atau ruang kecil.

4. Apakah julat tekanan yang harus saya pilih untuk kegunaan saya?

Julat yang paling biasa ialah pemancar tekanan 4-20mA 0-10 bar (0-145 PSI), yang berfungsi untuk kebanyakan proses perindustrian, sistem udara termampat dan rangkaian pengedaran air. Pilih pemancar dengan julat skala penuh iaitu 1.5 hingga 2 kali tekanan maksimum yang dijangkakan untuk kegunaan tertentu. Ini akan memberi anda sedikit keselamatan tambahan. Dalam sistem perbandaran, pemancar tekanan air biasanya berfungsi dalam julat 0–10 bar atau 0–100 PSI. Dalam sistem hidraulik, pemancar tekanan minyak mungkin perlu berfungsi dalam julat 0–250 bar (0–3600 PSI) atau lebih tinggi. **Pemancar tekanan wap biasanya perlu boleh berfungsi pada suhu tinggi dan mempunyai julat tekanan yang sepadan dengan keadaan di dalam dandang. Untuk stim tekanan rendah, ini biasanya 0–16 bar (0–232 PSI), dan untuk proses industri, ia biasanya lebih tinggi.

5. Bagaimanakah cara untuk saya mengetahui harga yang berpatutan untuk pemancar tekanan 4-20mA?

Harga pemancar tekanan 4-20mA bergantung pada beberapa perkara, seperti ketepatannya, bahan apa yang diperbuat daripadanya, pensijilan yang dimilikinya dan ciri tambahan yang ada padanya. Model peringkat permulaan yang berharga kurang daripada $100 bagus untuk tugasan asas yang tidak begitu penting. Pemancar jarak pertengahan ($100–300) mempunyai prestasi gred industri dengan ketepatan ±0.25–0.5%, diperbuat daripada keluli tahan karat dan stabil dari semasa ke semasa, menjadikannya baik untuk kebanyakan kegunaan. Pemancar premium (berharga lebih daripada $300) mempunyai ketepatan yang lebih baik (±0.1%), pensijilan untuk kawasan berbahaya (ATEX, CSA), kelulusan untuk kegunaan kebersihan (3-A, EHEDG) dan diagnostik lanjutan. Apabila melihat pemancar tekanan baru 4-20mA, jangan hanya melihat harga pembelian awal. Sebaliknya, fikirkan tentang jumlah kos pemilikan, yang termasuk betapa sukarnya pemasangan, kekerapan ia perlu ditentukur, jangka masa ia dijangka bertahan dan berapa banyak masa henti yang mungkin disebabkan olehnya. Walaupun kosnya lebih tinggi di hadapan, pemancar yang boleh dipercayai dan tepat selalunya bernilai lebih dalam jangka masa panjang.
