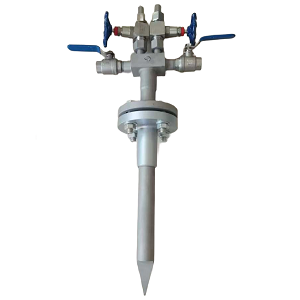

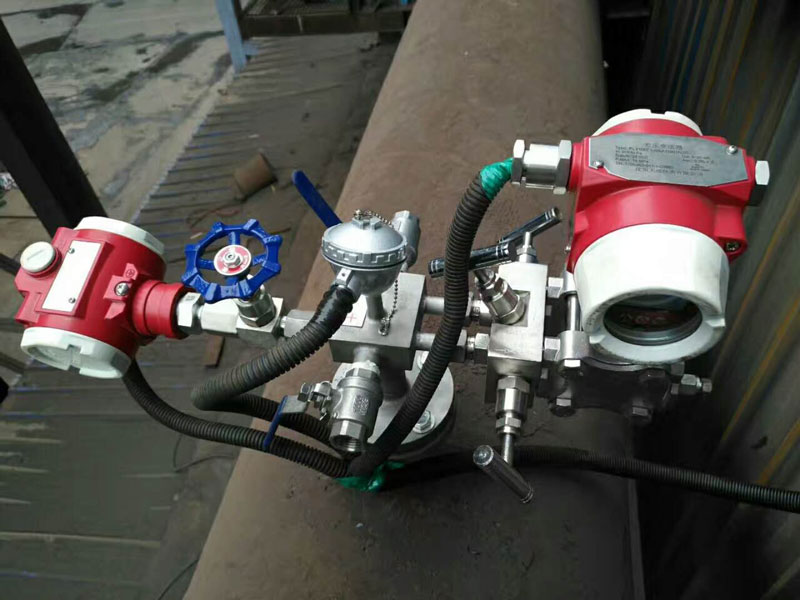

Meter Aliran Pitoba

1. Gambaran Keseluruhan Produk

Meter Aliran Pitoba ialah meter alir tiub Pitot purata yang direka untuk pengukuran aliran gas, wap dan cecair yang boleh dipercayai dalam proses perindustrian.

Ia amat sesuai untuk media yang kasar dan kotor seperti gas serombong, gas ketuhar kok, gas relau letupan dan gas arang batu yang mengandungi habuk, tar atau bahan cemar lain.

Media yang biasa diukur termasuk:

• Gas: udara (udara primer / sekunder), oksigen, hidrogen, gas kering, gas penukar, gas relau letupan, gas pengeluar, gas ketuhar kok, gas asli, LPG, gas serombong, gas proses kimia, dll.
• Stim / wap: wap panas lampau, wap tepu, wap basah, stim dua arah.
• Cecair: air, saluran air yang diisi separa, minyak basuh, minyak tanpa lemak, minyak ringan, tar, minyak berat, minyak mentah, cecair menghakis, parafin dan cecair proses.

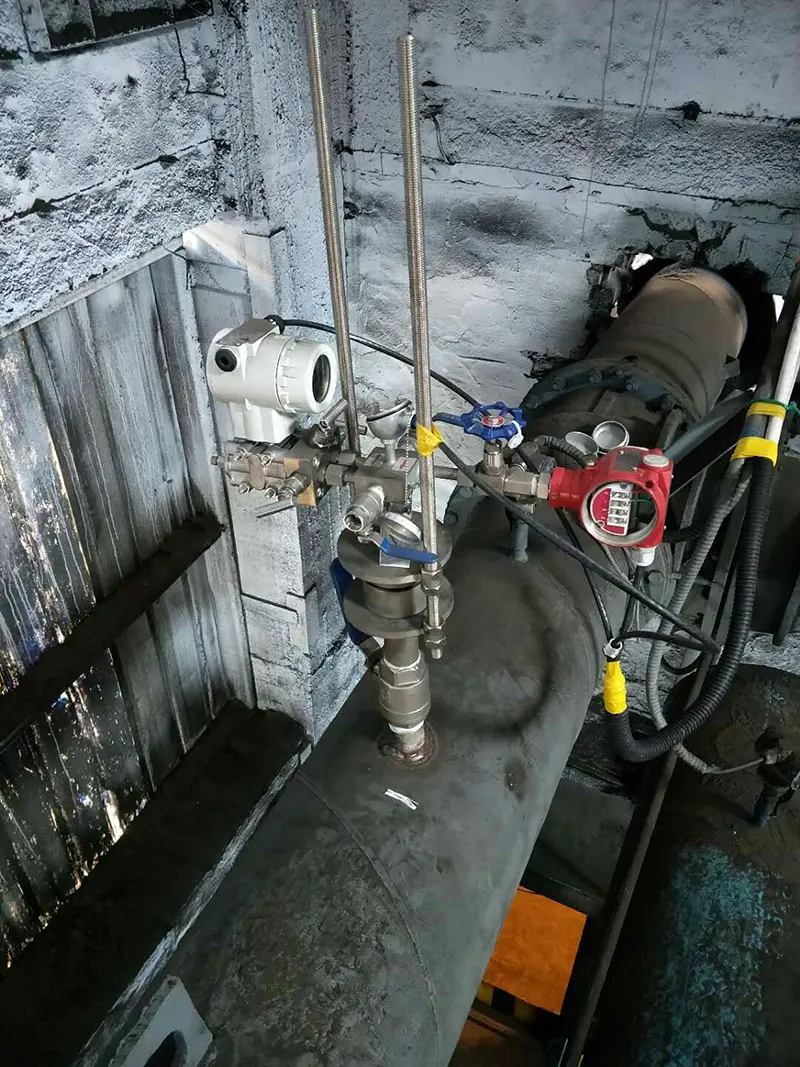

2. Mengapa Pitoba Flow Meter

Operasi perindustrian jangka panjang telah membuktikan Pitoba Flow Meter menyelesaikan cabaran yang sukar untuk meter aliran konvensional:

1. Menentang penyumbatan dan haus dalam pengukuran kelajuan udara dan isipadu udara utama dalam industri kuasa.
2. Mengendalikan pengukuran wap utama suhu tinggi, tekanan tinggi dan halaju tinggi.
3. Mengurangkan masalah kekotoran apabila mengukur pelbagai gas industri.
4. Berfungsi dalam kedua-dua diameter paip yang sangat kecil dan sangat besar (20 mm hingga 8000 mm), dan dalam keadaan aliran rendah.
5. Menyokong pemasangan paip panas / bertekanan tanpa penutupan.
6. Membenarkan pembersihan dan pengorekan dalam talian tanpa menghentikan pengeluaran.
7. Boleh digunakan pada keratan rentas saluran paip bukan standard (segi empat sama, segi empat tepat, berlian, trapezoid, elips, segi tiga, dll.).
8. Menyokong penentukuran dan pengesahan dengan berbilang peranti pemeriksaan.
9. Mampu mengukur media berkelikatan tinggi seperti minyak mentah, tar dan minyak berat.
10. Masih boleh mengukur di mana paip larian lurus tidak mencukupi.

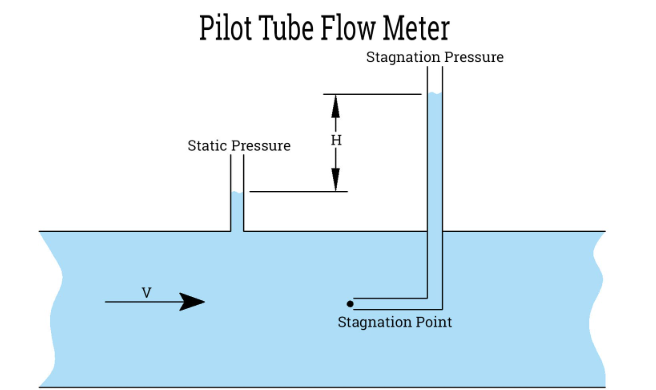

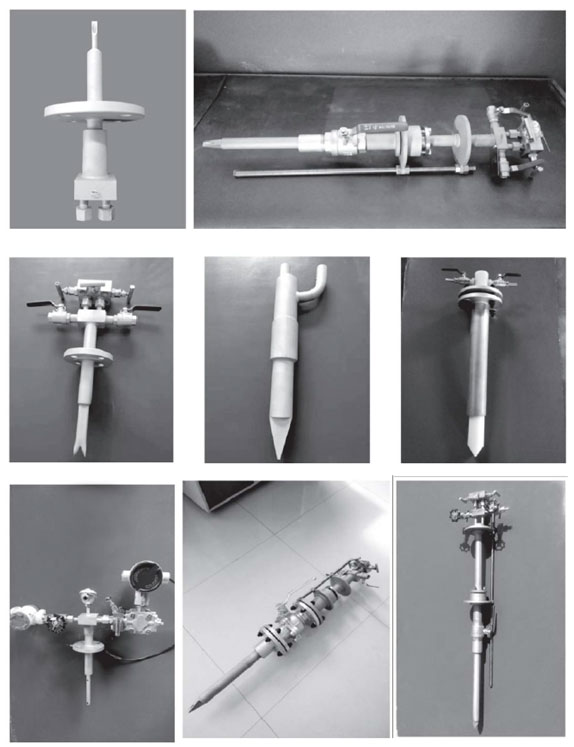

3. Prinsip Kerja (Teknologi Pitot Tube)

Prinsip operasi Pitot-Bar adalah berdasarkan tiub Pitot.

Meter Aliran Pitoba ialah meter aliran tiub Pitot purata. Ia adalah meter aliran tekanan berbeza yang direka mengikut ISO 3966 (Pengukuran aliran bendalir dalam konduit tertutup — Kaedah kawasan halaju menggunakan tiub tekanan statik Pitot).

Cara ia berfungsi:

1. Sensor (Pitot bar) dimasukkan ke tengah saluran paip.
2. Jumlah port tekanan pada probe menghadap terus ke dalam aliran.
3. Sensor mengukur dua tekanan di lokasi yang sama:
   • Jumlah (stagnasi) tekanan
   • Tekanan statik
4. Perbezaan antara tekanan total dan tekanan statik ialah tekanan dinamik bendalir. Tekanan pembezaan ini secara langsung berkaitan dengan halaju aliran pada ketika itu.
5. Meter menggunakan struktur Pitot purata untuk mewujudkan hubungan yang ditentukur antara tekanan pembezaan yang diukur dan halaju aliran purata keratan rentas saluran paip.
6. Kadar aliran kemudiannya dikira daripada:
   • halaju aliran purata, dan
   • luas keratan rentas dalaman paip yang berkesan.

Isyarat ini dihantar ke komputer aliran atau sistem DCS. Sistem melaksanakan pampasan suhu dan tekanan dan menyediakan:

• tekanan pembezaan
• tekanan statik
• suhu
• kadar aliran serta-merta
• aliran terjumlah
• halaju
• haba/tenaga (untuk stim)

Prinsip berasaskan tiub Pitot ini matang dan dipercayai dalam aeroangkasa. Tiub pitot digunakan secara meluas dalam ujian terowong angin, ujian aerodinamik enjin pesawat, dan juga sebagai probe kelajuan udara pada pesawat.

4. Ciri-ciri Prestasi

1. Penjimatan tenaga / hampir tiada kehilangan tekanan
   Probe Pitoba biasanya diperbuat daripada keluli tahan karat dengan diameter di bawah ~30 mm, jadi ia memasukkan halangan minimum ke dalam paip. Berbanding dengan plat orifis tradisional dan elemen pendikit lain, kehilangan tekanan adalah sangat rendah, mengurangkan kos operasi.
2. Suhu tinggi dan keupayaan tekanan tinggi
   Probe diperbuat daripada keluli tahan karat 304 / 316 atau aloi khas bergantung pada medium. Ia boleh beroperasi sehingga 650 °C di bawah konfigurasi standard, dan sehingga 800 °C atau lebih tinggi dengan reka bentuk khas (salutan seramik seperti Al₂O₃). Penarafan tekanan sehingga 25 MPa adalah standard dan sehingga 32 MPa tersedia untuk aplikasi khas.
3. Kebolehpercayaan yang tinggi dalam perkhidmatan kotor
   Saluran tekanan dalaman direka bentuk supaya medium di dalamnya hampir statik, dan zarah atau tar tidak mudah dibawa masuk. Ini membantu mengekalkan ketepatan dalam tempoh yang lama walaupun dalam gas yang berdebu dan mengandungi tar seperti gas serombong.
4. Pemasangan yang mudah
   Pemasangan hanya memerlukan penggerudian / penorehan panas pada saluran paip dan memasukkan probe ke garisan tengah. Meter alir boleh dikimpal atau bebibir di tempatnya. Pemasangan bertekanan (panas) boleh dilakukan dalam banyak kes.
5. Penyelenggaraan yang rendah
   Elemen pengukur utama (probe) itu sendiri biasanya tidak memerlukan penyelenggaraan rutin. Hanya penentukuran sifar/span berkala bagi pemancar tekanan pembezaan dan pengesahan isyarat analog kepada instrumen sekunder diperlukan.
6. Julat ukuran yang luas
   • Aliran gas ≥ ~6 m/s
   • Aliran cecair ≥ ~0.5 m/s
     Ini menjadikannya sesuai untuk kedua-dua aliran rendah dan diameter paip besar. Ia boleh digunakan pada gas, wap dan cecair, termasuk tar, minyak mentah, minyak berat dan larutan kimia.
7. Geometri paip fleksibel
   Tidak seperti kebanyakan meter aliran sebaris yang memerlukan paip bulat dan larian lurus yang panjang, teknologi ini boleh digunakan pada paip dengan keratan rentas bulat, elips, segi empat sama, segi empat tepat, segi tiga, trapezoid dan lain-lain. Ia juga bertolak ansur dengan keadaan larian lurus yang lebih pendek.
8. Instrumen sekunder pintar
   Meter Aliran Pitoba boleh dipasangkan dengan pemancar / penyepadu pintar untuk paparan digital tempatan dan komunikasi jauh (untuk menanam DCS / SCADA) untuk menyokong pemantauan berpusat.
9. Kebolehkhidmatan dalam talian
   Untuk titik pengukuran yang tidak boleh ditutup, probe boleh dipasang, dibersihkan atau dikorek dalam talian, walaupun untuk media dengan pencemaran yang tinggi.

5. Spesifikasi Teknikal

6. Rumusan

Meter Aliran Pitoba ialah meter alir tiub Pitot purata berasaskan ISO 3966 dengan kebolehgunaan yang sangat luas: gas, stim atau cecair; bersih atau kotor; suhu rendah atau tinggi; tekanan rendah atau tinggi; saiz paip kecil atau sangat besar.

Ia menggabungkan kehilangan tekanan rendah, pemasangan mudah, kebolehservisan dalam talian, dan pampasan pintar (tekanan + suhu) untuk menyampaikan pengukuran aliran yang stabil dan tepat dalam persekitaran industri yang menuntut.
