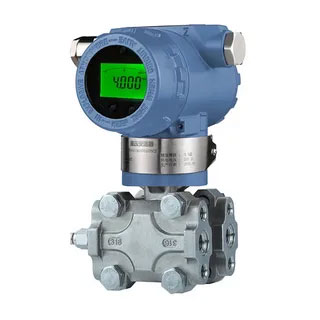

Apakah pemancar Tekanan Modbus RS485?

Apakah yang dimaksudkan untuk mempunyai pemancar tekanan dengan output komunikasi MODBUS RS485?

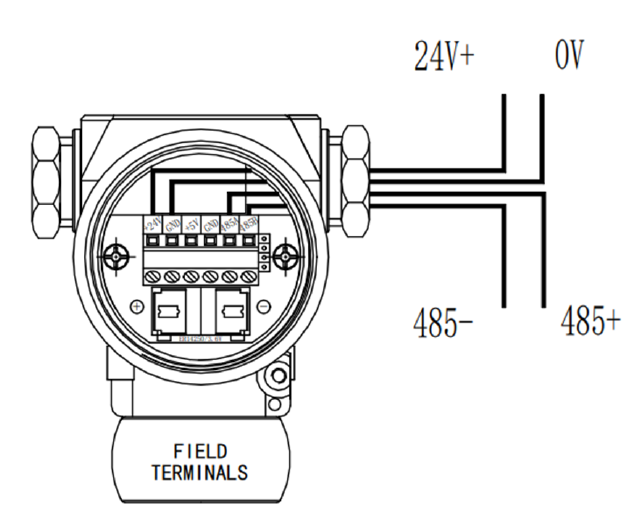

Pemancar tekanan RS485 MODBUS ialah sensor industri yang mengukur tekanan dan menghantar isyarat digital melalui rangkaian RS485. Peranti pintar ini menghantar data tekanan secara digital melalui protokol MODBUS RTU. Ini bermakna berbilang pemancar atau pemancar DP boleh menyambung ke bas dua wayar tunggal, yang berbeza daripada pemancar analog 4-20mA tradisional.

Terdapat beberapa faedah untuk menggunakan antara muka RS485 dan bukannya komunikasi analog. Anda boleh menyambung sehingga 247 instrumen medan (tidak terhad kepada pemancar tekanan; juga boleh menjadi DP, pemancar tekanan mutlak, meter aras, meter aliran atau pemancar suhu) ke satu rangkaian, menghantar data sehingga 1200 meter tanpa kehilangan kualiti isyarat, dan dapatkan maklumat diagnostik yang lebih terperinci daripada sekadar bacaan tekanan. Oleh kerana ia terbuka, boleh dipercayai dan berfungsi dengan hampir semua sistem kawalan industri, protokol MODBUS telah menjadi standard popular dalam industri.

Selalunya, pemancar atau transduser ini mengukur tekanan tolok, tekanan negatif, tekanan kompaun, tekanan mutlak atau tekanan pembezaan. Mereka menukar tekanan mekanikal kepada isyarat elektrik menggunakan teknologi penderia tekanan seperti silikon piezoresistif, silikon monohablur atau penderia kapasitif logam atau teknologi lain. Selepas itu, mikropemproses onboard mendigitalkan isyarat, menambah pampasan suhu dan membungkus data mengikut piawaian MODBUS sebelum menghantarnya melalui bas RS485.

Banyak pemancar tekanan RS485 moden mempunyai paparan LCD yang membolehkan pengendali melihat bacaan dengan segera atau mengkonfigurasi parameter melalui paparan sambil menghantar data ke bilik kawalan. Dwi fungsi ini menjadikannya sangat berguna untuk pemantauan tempatan dan kawalan berpusat.

Berapakah kos pemancar tekanan MODBUS RS485?

Harga pemancar tekanan RS485 bergantung pada ciri mereka, tetapi anda boleh mendapatkan yang terbaik bermula dari $300. Kami membuat tekanan, pemancar tekanan pembezaan atau meterai diafragma, pemancar tekanan meterai kimia di silverinstruments.com. Kami telah melakukannya selama 30 tahun, jadi kami tahu apa yang kami lakukan. Produk kami sangat stabil dan kos efektif.

Terdapat beberapa perkara yang mempengaruhi harga transduser tekanan MODBUS:

Teknologi Sensor:

Penderia silikon piezoresistif (seperti siri SH308) biasanya lebih murah daripada penderia silikon monohabluran (siri SH-M) atau transduser tekanan kapasitif, tetapi semuanya berfungsi dengan baik. Siri SH-M dengan silikon monohabluran boleh mengukur ketepatan dalam ±0.075% atau ±0.1%, manakala model silikon meresap boleh mengukur ketepatan dalam ±0.1%, ±0.2% atau ±0.5%.

Julat Tekanan:

Pemancar tekanan pembezaan jarak rendah 1 Kpa mungkin lebih mahal daripada penderia tekanan biasa 10 psi, 100 psi atau 200 psi. Produk kami datang dalam pelbagai saiz, dari 0 hingga 7 kPa hingga 0 hingga 70 MPa, jadi ia boleh digunakan dalam hampir mana-mana persekitaran industri.

Struktur Sensor Tekanan:

Struktur sensor tekanan juga mempengaruhi harga. Contohnya, pemancar diafragma pengapit tiga, pemancar diafragma bebibir, pemancar diafragma tekanan tinggi (seperti pemancar diafragma dengan bebibir 900LB), pemancar kapilari dan pemancar yang menahan suhu tinggi semuanya akan menjejaskan harga pemancar MODBUS/pemancar tekanan berbeza. Juga pengguna memerlukan pemancar tekanan lelaki atau wanita dengan MODBUS juga mempengaruhi harga.

Male Pressure transmitter	Female Pressure Transmitter

Pembinaan Bahan:
Bahagian basah keluli tahan karat standard 316L adalah yang paling murah, tetapi menggunakan bahan eksotik seperti Hastelloy C-276, Tantalum atau Monel untuk aplikasi yang menghakis meningkatkan kos. Tetapi membelanjakan wang untuk bahan yang betul menghentikan kegagalan awal dan mengurangkan kos dalam jangka panjang.

ciri-ciri:

Pemancar asas RS485 tanpa paparan adalah lebih murah daripada pemancar yang mempunyai skrin LCD, keserasian protokol HART atau pensijilan yang menyatakan ia selamat daripada letupan ATEX (Exd II BT4 atau Exia IIC T6).

Pemancar tekanan RS485 kami yang berharga dari $300 masih berkualiti tinggi. Transduser tekanan tersebut berfungsi dengan baik dalam tetapan industri yang sukar kerana ia stabil dalam ±0.2% setahun dan boleh mengendalikan suhu dari -40°C hingga +85°C (atau -40°C hingga +105°C untuk model kapasitif logam).

Mengapa MODBUS RTU Diperlukan untuk Pemancar Tekanan dan Berbeza

Terdapat sebab yang baik untuk memilih pemancar RS485 berbanding pemancar tekanan 4-20mA analog yang lebih lama apabila ia berkaitan dengan komunikasi MODBUS RTU:

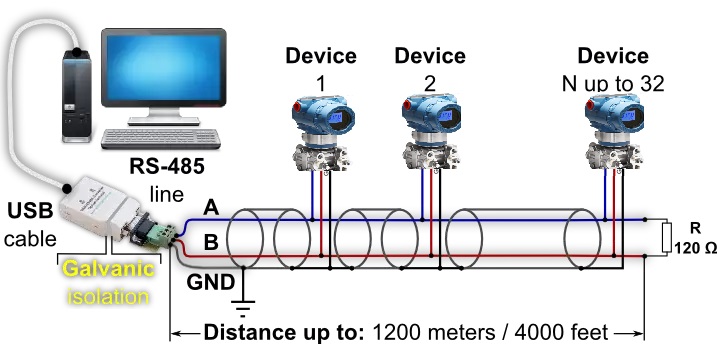

Keupayaan Berbilang Jatuh:

Anda boleh menyambungkan banyak pemancar kepada satu pasangan kabel. Dalam bangunan besar dengan banyak tempat untuk mengukur tekanan, ini mengurangkan kos pendawaian dan masa pemasangan dengan jumlah yang besar berbanding dengan menjalankan litar transduser tekanan 4-20mA yang berasingan.

Komunikasi dua hala:

MODBUS membenarkan data mengalir dalam kedua-dua arah, tidak seperti isyarat analog sehala. Anda boleh menukar tetapan pemancar tekanan dari jauh tanpa perlu menyentuhnya. Contohnya, anda boleh menukar unit tekanan, titik sifar, tempat perpuluhan atau nilai redaman walaupun tanpa melihat penderia tekanan digital tersebut. Ini sangat berguna untuk pemancar yang berada di tempat berbahaya atau tempat yang sukar dijangkau.

Akses kepada Lebih Banyak Data:

Pemancar tekanan MODBUS melakukan lebih daripada sekadar membaca nilai pengukuran tekanan. Anda boleh melihat voltan bateri, penunjuk kualiti isyarat, kod diagnostik dan parameter konfigurasi. Daftar alamat, tetapan konfigurasi, pekali penentukuran dan tekanan serta suhu dalam kedua-dua format titik terapung dan integer.

Pemancar tekanan Moubus Digital menghantar data dengan Ketepatan tinggi:

RS485 menghantar data digital yang tidak terjejas oleh hingar elektrik, yang boleh menjadikan isyarat arus 4-20mA analog kurang jelas. Apabila terdapat VFD, motor dan peralatan kimpalan di kawasan perindustrian yang membuat banyak bunyi atau memindahkan data dalam jarak jauh, komunikasi MODBUS digital boleh memastikan isyarat jelas, tetapi gelung analog 4-20mA boleh menjadi kacau atau nilai isyarat minggu.

Integrasi Sistem:

Komunikasi MODBUS disokong oleh semua sistem SCADA moden, PLC dan pengawal DCS. Ia mudah untuk disepadukan, dan protokol terbuka bermakna anda tidak perlu menggunakan sistem proprietari.

Persediaan untuk Masa Depan:

Komunikasi digital menjadi semakin penting apabila projek Industri 4.0 dan IIoT berkembang. Pemancar RS485 MODBUS berfungsi dengan sempurna dengan seni bina kilang pintar, membolehkan penyelenggaraan ramalan dan analitik lanjutan.

Protokol ini berfungsi dengan kadar baud dari 1200 hingga 38400 bps dan membolehkan anda menetapkan pariti kepada tiada, ganjil atau genap. Ini menjadikannya berfungsi dengan infrastruktur rangkaian sedia ada. Tetapan pemancar tekanan MODBUS RS485. untuk maklumat lanjut teknikal mengenai maklumat pemancar Tekanan MODBUS.

Spesifikasi Teknikal untuk Pemancar Tekanan/DP MODBUS

Memahami spesifikasi teknikal akan membantu anda memilih pemancar yang sesuai untuk keperluan anda.

Parameter untuk Komunikasi MODBUS:

- Antara muka bersiri: RS485, separuh dupleks
- Protokol: MODBUS RTU
- Kadar Baud: 1200, 2400, 4800, 9600, 19200 dan 38400 bps
- Julat Alamat: 1 hingga 247 (boleh ditukar)
- Kod Fungsi: 03H (Baca Daftar Pegangan), 04H (Baca Daftar Input), 06H (Tulis Daftar Tunggal), 10H (Tulis Berbilang Daftar)
- Bit untuk data: 8 bit - Bit untuk berhenti: 1 bit
- Pariti: Tiada, Ganjil atau Genap

Butiran Elektrik:

- Bekalan kuasa: 10–32V DC
- Penggunaan Kuasa: Reka bentuk kuasa rendah, biasanya kurang daripada 1W
- Rintangan Beban: Ini tidak digunakan untuk RS485 (tidak seperti 4-20mA, yang memerlukan pengiraan rintangan gelung)
- Output: Isyarat pembezaan RS485 digital

Sejauh mana penderia Tekanan berfungsi:

- Ketepatan: ±0.075%, ±0.1%, ±0.2% atau ±0.5% FSO, bergantung pada model - Kestabilan: ±0.2% URL setahun
- Kesan Suhu: ≤±0.1% hingga ±0.2% FS setiap 10°C - Kesan Tekanan Statik: ≤±0.1% hingga ±0.2% setiap MPa (untuk model DP)
- Masa untuk bertindak balas: 0.25 saat
- Redaman boleh ditetapkan di mana-mana dari 0 hingga 99.9 saat.

Julat Pengukuran:

- Tekanan Berbeza: 0–1.6 kPa hingga 0–10 MPa
- Tekanan Tolok: 0–6 kPa hingga 0–40 MPa
- Tekanan adalah antara 0 dan 40 kPa dan 0 dan 20 MPa.
- Nisbah Julat: Sehingga 100:1 pada model yang diperbuat daripada silikon monohabluran

Spesifikasi Alam Sekitar:

- Suhu operasi standard ialah -40°C hingga +85°C; untuk sensor kapasitif logam, ia adalah -40°C hingga +105°C.
- Suhu untuk penyimpanan: -40°C hingga +90°C
- Kelembapan: 95% RH atau kurang
- IP65 atau IP67 untuk perlindungan kemasukan

Format data:

Dalam daftar MODBUS, anda boleh mencari data tekanan dalam beberapa format yang berbeza:
- Titik Terapung (IEEE 754, susunan bait CDAB): 0x0000–0x0001
- Daftar 0x0004 untuk integer yang ditandatangani (nilai bergantung pada tetapan tempat perpuluhan)
- Suhu (jika ada): nombor titik terapung antara 0x0002 dan 0x0003 dan nombor integer antara 0x0005 dan 0x0006

Bahan penderia tekanan:

- Perumahan: aluminium die-cast dengan salutan poliuretana
- Diafragma Sensor: 316L SS (standard), Hastelloy C-276, Tantalum atau Monel
- Sambungan Proses: 316 SS dengan jenis benang yang berbeza (NPT, metrik, G-thread)
- Pengedap: gasket diperbuat daripada fluororubber (FKM), EPDM, atau tembaga
- Bendalir Isi: Minyak silikon atau minyak fluorokarbon

Ciri Konfigurasi:

- Unit Tekanan: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Tempat Perpuluhan: 0 hingga 4 digit (pengguna boleh memilih)
- Melaraskan sifar/span: menggunakan butang atau arahan MODBUS
- Paparan: LCD pilihan dengan lampu latar dan lima digit

Dapatkan Pemancar Tekanan RS485 daripada Silverinstruments.com

Apabila memilih pembekal untuk pemancar tekanan RS485, kebolehpercayaan dan pengalaman adalah penting. Setiap pemancar tekanan dan pembezaan tekanan yang kami buat di Silverinstruments.com mempunyai 30 tahun pengalaman pembuatan di belakangnya.

Perkara Yang Kami Jual:

Siri SH308 mempunyai penderia silikon meresap yang bagus untuk digunakan dalam pelbagai tetapan industri. Pemancar ini boleh mengukur tekanan tolok, mutlak atau tertutup daripada 0 hingga 7 kPa hingga 0 hingga 70 MPa dengan ketepatan ±0.1%, ±0.2% atau ±0.5%. Ia berfungsi dengan baik untuk mengukur bahan tebal, terhablur dan menghakis.

Siri SH-M menggunakan teknologi MEMS termaju untuk membuat penderia silikon monohabluran yang mempunyai prestasi tekanan lampau terbaik di dunia. Pemancar ini bagus untuk tugasan pengukuran kritikal kerana ia tepat dalam ±0.075% atau ±0.1% dan mempunyai nisbah julat sehingga 100:1. Ia bagus untuk mengukur aliran menggunakan tekanan berbeza kerana ia mempunyai kesan tekanan statik yang sangat baik (≤±0.1% per MPa).
Siri SHDP dan SHGP menggunakan penderia kapasitif logam yang berfungsi dengan baik dan tepat kepada ±0.1%, ±0.2% atau ±0.5% FSO. Ini berfungsi dengan baik dalam suhu dari -40°C hingga +105°C, yang menjadikannya lebih berguna dalam keadaan yang melampau.

Mengapa Anda Harus Memilih Silverinstruments.com:

• Kestabilan Terbukti: 30 tahun kami membuat sesuatu menunjukkan bahawa kami sentiasa melakukannya dengan baik. Kestabilan ±0.2% setahun memastikan pengukuran kekal tepat antara penentukuran.
• Harga Mampu Milik: Anda boleh mendapatkan pemancar tekanan RS485 yang baik bermula dari $300, yang membolehkan komunikasi digital untuk projek pada bajet tanpa mengorbankan prestasi.
• Aplikasi Serbaguna: Kami mempunyai model yang boleh mengukur tekanan berbeza untuk pengiraan aliran, tekanan tolok dalam bekas proses atau tekanan mutlak dalam aplikasi vakum. Terdapat NPT lelaki dan perempuan, metrik dan benang G untuk sambungan proses.
• Kelulusan Kawasan Berbahaya: Petrokimia, minyak dan gas, dan aplikasi pemprosesan kimia boleh mendapat pensijilan yang selamat secara intrinsik (Exia IIC T6) dan kalis letupan (Exd II BT4).
• Sokongan Teknikal: Jurutera kami membantu anda memilih pemancar yang betul, menyambungkannya ke MODBUS dan menyelesaikan masalah. Kami tahu betapa sukarnya untuk mengukur tekanan industri dan boleh membantu anda mencari penyelesaian praktikal.

Bagaimana untuk membeli MODBUS Pressure transmitter ?

Anda boleh melihat katalog penuh pemancar tekanan RS485 kami di silverinstruments.com. Lembaran data terperinci termasuk lukisan dimensi, gambar rajah pendawaian dan peta daftar. Panduan pemilihan model kami membantu anda mencari pemancar terbaik untuk keperluan anda dengan mengambil kira julat tekanan, keperluan ketepatan, media proses dan keadaan persekitaran anda.

Jika anda memerlukan sesuatu yang istimewa, seperti julat tekanan tertentu, bahan luar biasa, meterai diafragma yang berbeza atau cara unik untuk melekapkannya, hubungi pasukan kejuruteraan jualan profesional kami. Kami membuat pemancar tekanan tersuai untuk kegunaan khas di mana transduser standard tidak berfungsi.

Kesimpulannya:

Pemancar tekanan RS485 MODBUS ialah piawaian baharu untuk mengukur tekanan dalam industri. Mereka menggunakan komunikasi digital untuk memanfaatkan teknologi penderia yang terbukti. Pemancar ini lebih fleksibel, boleh dipercayai dan boleh berfungsi dengan sistem lain daripada instrumen analog, sama ada anda menaik taraf sistem analog lama atau membina yang baharu.

Silverinstruments.com menawarkan faedah ini dengan harga kurang daripada $300, terima kasih kepada 30 tahun menghasilkan produk berkualiti tinggi. Kami mempunyai pelbagai jenis produk yang boleh memenuhi hampir semua keperluan untuk mengukur tekanan, daripada tekanan pembezaan rendah kepada tekanan tolok tinggi.

Untuk keperluan pengukuran tekanan anda, pilih pemancar RS485 MODBUS daripada Silverinstruments.com. Di sana, pengalaman, kualiti dan nilai semuanya bersatu.
