Kebaikan dan keburukan meter aliran jisim Coriolis

Mengapakah meter aliran Coriolis begitu popular dan apakah kelebihan dan kekurangannya?

Mari kita mulakan dengan prinsip coriolis.

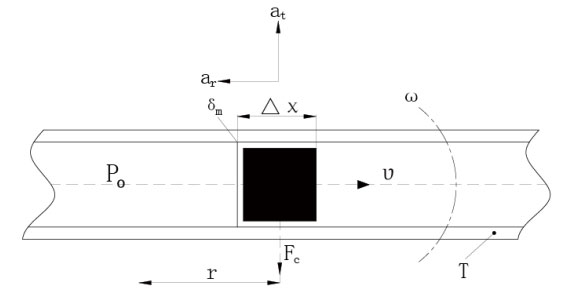

Bagaimana meter aliran Coriolis berfungsi?

Zarah berjisim δm bergerak pada halaju malar v melalui tiub yang berputar dengan halaju sudut ω mengenai titik tetap P. Zarah ini mengalami dua komponen pecutan:
1. Pecutan Sentripetal (αr):
Magnitud: ω2r
Arah: Ke arah titik P.
2. Pecutan Coriolis (αt):
Magnitud: 2ωv
Arah: Serenjang dengan (αr)

Mengikut Hukum Kedua Newton (Daya = Jisim × Pecutan), pecutan Coriolis memerlukan daya yang sepadan dalam arah αt , diberikan oleh 2ωvδm2ωvδm. Daya ini dikenakan *oleh tiub* ke atas bendalir. *Daya tindak balas* yang dikenakan *oleh bendalir ke atas tiub ialah Fc=2ωvδm (daya Coriolis).

Unsur jisim bendalir ialah δm=ρAΔxδm=ρAΔx (di mana ρ = ketumpatan bendalir, A = luas keratan rentas tiub). Oleh itu, daya Coriolis tambahan ialah:

di mana kadar aliran jisim tambahan

Untuk geometri tiub berayun tertentu dengan ciri getaran tetap, ΔFc bergantung semata-mata pada δqm. Oleh itu, mengukur daya Coriolis (ΔFc) yang disebabkan oleh bendalir yang mengalir secara langsung atau tidak langsung menyediakan pengukuran kadar aliran jisim (qm). Ini ialah prinsip operasi asas Coriolis Mass Flow Meter.

• Ia boleh terus mengambil pengukuran aliran jisim dengan ketepatan pengukuran yang tinggi. ketepatan boleh mencapai 0.1~0.5%. Meter aliran Coriolis pada masa ini adalah meter aliran paling tepat di dunia.

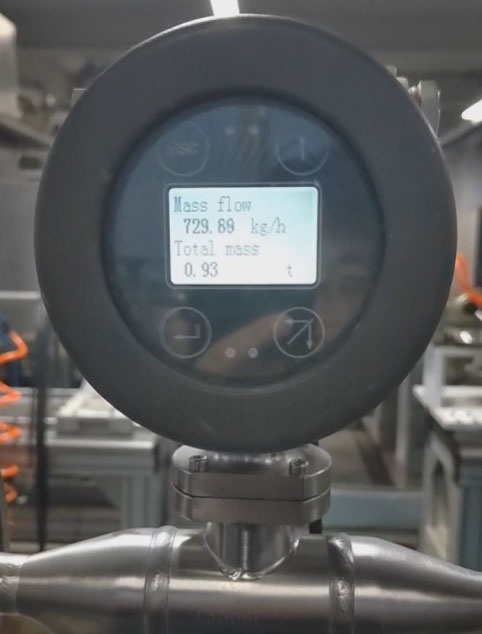

Meter aliran ketepatan terbaik di dunia

• Ia mempunyai pelbagai jenis cecair yang boleh diukur, termasuk cecair kelikatan tinggi, resin ike, madu, gam, bitumen , polimer , molase , cecair dua fasa pepejal-cecair, cecair dua fasa cecair-gas yang mengandungi gas surih, dan gas tekanan sederhana dan tinggi dengan ketumpatan yang mencukupi.

Cecair kelikatan tinggi boleh diukur dengan meter aliran Coriolis

• Aliran vorteks dan pengagihan halaju aliran tidak seragam yang disebabkan oleh saluran paip hulu dan hiliran tidak mempunyai pengaruh ke atas prestasi sensor aliran. Secara amnya, ia tidak diperlukan talian paip lurus semasa memasang sensor. Walau bagaimanapun, kebanyakan meter aliran memerlukan bahagian paip lurus hulu dan hilir, seperti meter aliran elektromagnet , meter aliran turbin , meter aliran jalan vorteks , dsb.

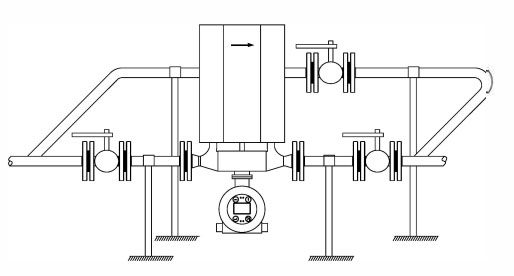

Tiada saluran paip lurus diperlukan sebelum dan selepas meter aliran jisim

• Perubahan dalam kelikatan bendalir tidak mempunyai kesan yang ketara ke atas nilai yang diukur. Meter aliran Coriolis boleh mengukur cecair kelikatan tinggi, seperti 500000 cp.
• Perubahan dalam ketumpatan bendalir mempunyai sedikit kesan ke atas nilai yang diukur. Meter alir Coriolis boleh mengukur buburan berketumpatan tinggi, seperti pulpa, mortar, buburan, dsb. Secara amnya, ketumpatan buburan tidak boleh melebihi 3 g/cm³ untuk pengukuran meter aliran Coriolis yang betul.

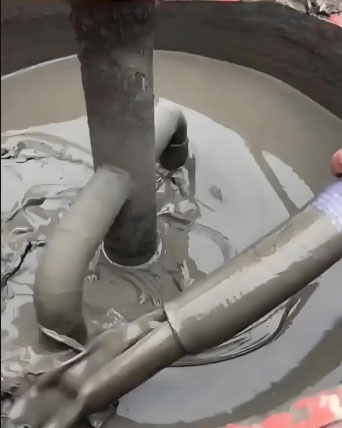

Buburan boleh diukur jika ketumpatan kurang daripada 3 g/cm³

• Terdapat berbilang output, yang secara serentak boleh mengeluarkan aliran jisim atau aliran isipadu serta-merta, ketumpatan bendalir, suhu bendalir dan isyarat lain. Ia juga mempunyai beberapa port input dan output digital, dan beberapa model boleh merealisasikan fungsi kawalan kelompok. Ia mempunyai frekuensi, nadi, output semasa 4-20mA, juga boleh mempunyai keluaran MODUBS RTU(RS485), HART atau Profibus.
• Pengukuran aliran dua arah
• Pengukuran aliran tekanan tinggi yang boleh mengukur media tekanan tinggi, malah media dengan tekanan sehingga 14000 psi, jarang untuk menahan tekanan tinggi tersebut.

Untuk buburan Simen tekanan tinggi, tekanan 40MPa, sambungan kesatuan 4 "

• Meter aliran Coriolis, seperti meter aliran elektromagnet, boleh mencapai pengukuran aliran dua arah, tetapi sebelum pengukuran terbalik ia memerlukan parameter tetapan dalam pemancar untuk mencapai pengukuran aliran terbalik.

• Ia boleh mengambil pengukuran cecair kelikatan tinggi, seperti minyak mentah, minyak berat, sisa minyak dan cecair lain dengan kelikatan yang lebih tinggi. Sebelum ini, meter aliran isipadu, meter aliran sasaran, dsb. digunakan untuk mengukur aliran. Kini, pengukur aliran jisim Coriolis digunakan, dengan kebolehpercayaan yang baik dan hasil pengukuran yang tepat.
• Meter aliran Coriolis boleh mengukur cecair yang sangat kecil, seperti 1kg/jam. Dengan ukuran aliran jisim yang begitu kecil, , pada asasnya tiada meter aliran lain yang boleh mencapainya.




Meter aliran Coriolis kecil untuk pengukuran aliran mikro


• Coriolis Mass flow meter boleh mengukur ketumpatan cecair secara serentak, membolehkan pengiraan meter aliran isipadu dan penentuan nisbah cecair dua komponen (seperti minyak dan air yang tidak serasi). Dengan memasukkan ketumpatan kedua-dua cecair. Sederhana 1 dan sederhana 2.

Peratusan paparan meter aliran jisim ialah peratusan medium 1 dalam medium campuran 1 & medium 2. Peratusan paparan adalah dari Oto 100%.

Kelemahan meter aliran Coriolis

• Kestabilan sifar yang lemah yang menjejaskan ketepatan meter aliran.
• Ia tidak boleh digunakan untuk mengukur cecair dengan ketumpatan yang lebih rendah, seperti tekanan rendah atau gas ketumpatan rendah.
• Kandungan gas yang lebih tinggi sedikit dalam cecair boleh menyebabkan peningkatan ketara dalam ralat pengukuran.
• Ia sensitif kepada gangguan getaran luaran.

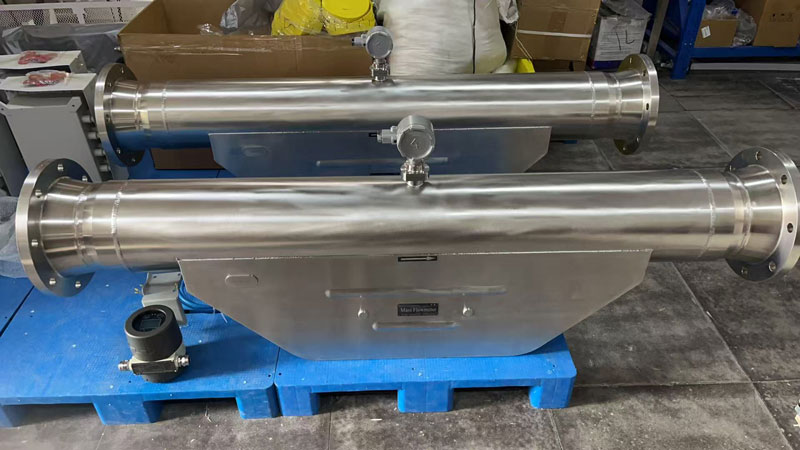

• Ia tidak boleh digunakan untuk diameter yang lebih besar. Pada masa ini saiz maksimum yang boleh kami buat ialah meter aliran Coriolis 10 inci .

• Kehilangan tekanan adalah besar, terutamanya apabila mengukur cecair dengan tekanan wap tepu yang tinggi, kehilangan tekanan boleh menyebabkan pengewapan cecair, dan peronggaan berlaku.

Meter aliran Coriolis

Pengukuran aliran jisim langsung.
Ketepatan tinggi: 0.1 %~0.2%.
Juga mengukur ketumpatan, suhu, tekanan.
Untuk semua ukuran cecair.

Meter aliran Coriolis tiub bengkok

Saiz pemasangan yang lebih kecil.
Saiz sensor maksimum 10 inci.
Profibus PA/HART/MODBUS.
Lebih baik untuk kelikatan tinggi atau cecair buburan.

Meter aliran Coriolis kebersihan

Pengapit tiga atau pemasangan hujung DIN 11851.
Bahagian basah 316L SS.
Untuk wain, molase, madu, susu, yogurt, coklat...
untuk makanan, tenusu, bio-teknologi, industri farmaseutikal.

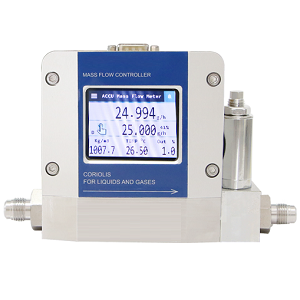

Meter/pengawal aliran Coriolis

Prinsip Coriolis meter aliran kecil/pengawal aliran.
Meter aliran jisim ketepatan terbaik untuk gas, cecair dan wap.
Ia boleh mengesan aliran 40 g/j atau lebih rendah.

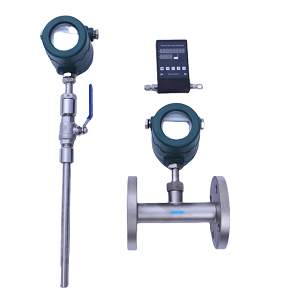

Meter aliran jisim terma
